拆解小米无线吸尘器

小米米家随手无线吸尘器一经推出，便凭借超高的性价比与紧凑小巧的产品设计，收获了广大消费者的喜爱与认可。

相较于市面上动辄数千元的高端无线吸尘器产品，小米这款随手型吸尘器，更是将“够用即好”的产品理念诠释得淋漓尽致。

它未追求夸张的吸力参数，也未搭载复杂的智能操控功能，而是在有限的成本预算与体积限制下，最大限度地实现了基础清洁功能的高效输出。

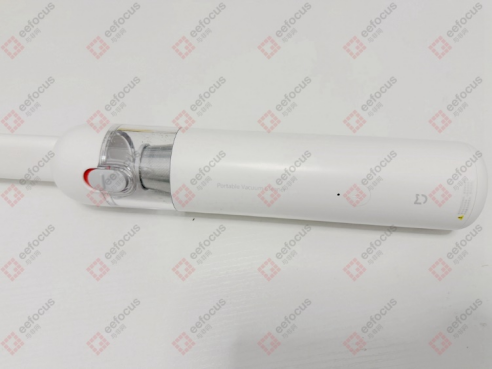

从外观设计来看，小米随手无线吸尘器延续了小米生态链产品标志性的简约设计理念。

机身以纯净的白色为主色调，搭配低调的灰色细节进行点缀，整体呈现出简洁利落的棍状造型。

从工业设计的角度而言，该产品最突出的优势便是其高度的一体化设计。

除了可便捷拆卸的吸头与集尘仓之外，机身主体部分几乎看不到明显的拼接缝隙。

这种设计不仅提升了产品的整体美观度，更重要的是有效增强了机身结构的稳固性与耐用性。

不到二百元的市场售价，却能提供无线便携、多场景适配的清洁解决方案，这也引发了人们的好奇：在如此亲民的定价背后，小米究竟采用了怎样的硬件配置方案？内部元器件的选型又蕴含着哪些独到的考量？

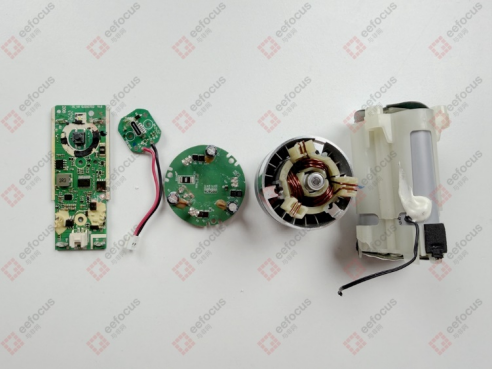

将小米随手无线吸尘器拆解后可以发现，其内部布局紧凑而规整，充分彰显了现代消费电子产品高度集成的技术特点。

整个设备的内部结构主要由四大核心部件构成：三相无刷电机、电机驱动板、控制电路板以及供电电池。本文将重点围绕电机驱动板与控制电路板的结构、元器件选型及功能展开详细解读。

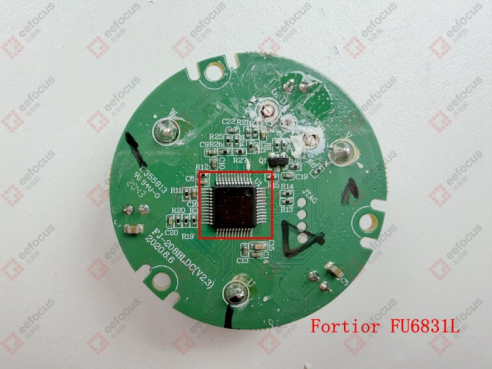

该吸尘器电机驱动板所采用的驱动芯片为峰岹科技生产的FU6831L，这是一款专门用于三相电机控制的微控制器（MCU）。

该系列MCU的核心优势的在于集成了电机控制引擎（ME）与8051内核，两者协同工作，可实现高性能的电机控制效果。

其中，电机控制引擎（ME）内置了磁场定向控制（FOC）、电机驱动单元（MDU）、低通滤波器（LPF）、比例积分调节器（PI）、空间矢量脉宽调制（SVPWM）/正弦脉宽调制（SPWM）等多种硬件模块，能够通过硬件自动完成电机的FOC/BLDC运算与控制；8051内核则主要负责参数配置、日常事务处理等辅助功能，双核并行的工作模式大幅提升了电机控制的效率与稳定性。

值得注意的是，这款8051内核的大部分指令周期仅为1T或2T，运算效率较高。

芯片内部还集成了高速运算放大器、比较器、预驱动器（Predriver，FU6811型号除外）、高速模数转换器（ADC）、高速乘/除法器、循环冗余校验（CRC）、串行外设接口（SPI）、集成电路总线（I2C）、通用异步收发传输器（UART）、多种定时器（TIMER）、脉冲宽度调制（PWM）等丰富功能，同时内置高压低压差稳压器（LDO），非常适用于无刷直流电机（BLDC）/永磁同步电机（PMSM）的方波、SVPWM/SPWM、FOC驱动控制场景。

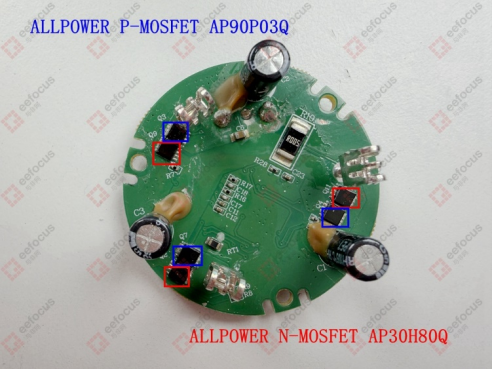

在电机驱动板的背面，设计有3组由铨力电子生产的N沟道金属-氧化物-半导体场效应晶体管（N-MOSFET）与P沟道金属-氧化物-半导体场效应晶体管（P-MOSFET）组成的驱动电路，其中N-MOSFET的型号为AP30H80Q，P-MOSFET的型号为AP90P03Q，两者配合可实现电机的高效驱动与精准控制。

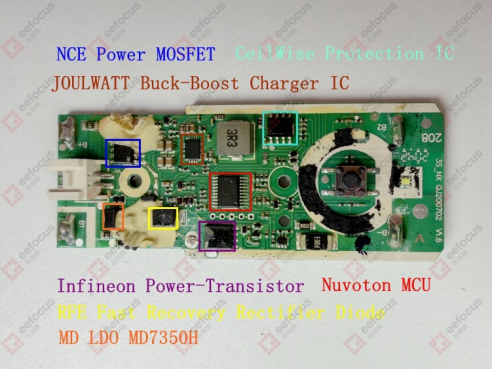

控制电路板的核心主控芯片选用了中国台湾新唐科技研发的高速1T 8051微控制器系列产品（型号为N76E003）。

该主控芯片配备了18KB Flash ROM、可灵活配置的Data Flash以及1KB大容量静态随机存取存储器（SRAM），支持2.4V至5.5V的宽工作电压范围与-40℃至105℃的宽工作温度范围，具备7KV ESD、4KV EFT的高抗干扰性能，能够适应复杂的工作环境，保障设备稳定运行。

此外，该主控芯片还集成了双串口、SPI、I²C、6通道PWM输出等多种接口与功能；内置精度优于同类产品、误差小于2%的高精度16MHz RC晶振，以及高分辨率的8通道12位ADC，可实现精准的信号采集与处理；同时具备自我唤醒、欠压检测等实用功能，能够有效降低设备功耗，延长电池使用寿命。

除核心主控芯片外，控制电路板上还集成了多款功能各异的电源管理芯片，具体如下：

• 英飞凌生产的功率管BSC022N03S，这是一款集成快速MOSFET的开关电源器件，具备高效的电源转换能力；
• 明达微研发的LDO稳压器MD7350H，主要用于稳定输出电压，保障各元器件正常工作；
• 杰华特电子生产的同步升降压充电芯片JW3655E，负责电池的充电管理，实现高效、安全的充电控制；
• 新洁能推出的功率MOSFET NCE4953，用于电源回路的开关控制，提升电源利用效率；
• 赛维微电研发的低成本3串电池保护IC CW1030，主要用于电池组的过充、过放、过流保护，保障电池使用安全；
• RFE生产的快速恢复整流二极管GR3JB，用于电源电路的整流作用，减少信号干扰。

从市场选型来看，上述电源芯片的替代选择较为丰富。

国外厂商方面，德州仪器（TI）、ADI、MPS等都有性能类似的替代产品；国内厂商中，圣邦微、矽力杰等也推出了性能相当、性价比出众的替代型号。

不过，结合产品成本控制与供货稳定性的考量，原设计所选用的国产芯片在性价比方面具备较为明显的优势，更符合该产品的定位需求。

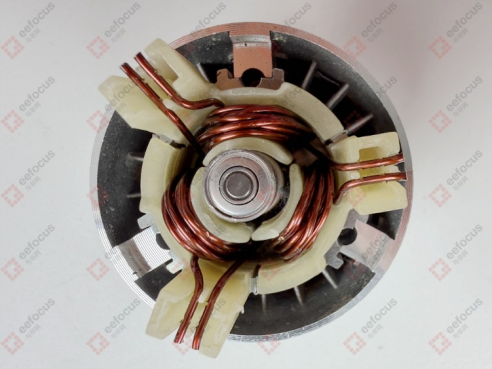

小米这款随手无线吸尘器所搭载的电机为BL4560W系列无刷直流风机，专门适配无线吸尘器等小型清洁设备，具备体积小、功耗低、风力稳定的特点。

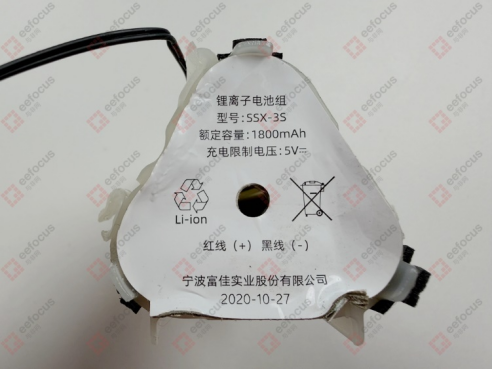

供电电池则选用了宁波富佳实业股份有限公司生产的锂离子电池组，型号为SSX-3S，额定容量为1800mAh，能够为设备提供稳定的续航支持，满足日常随手清洁的续航需求。

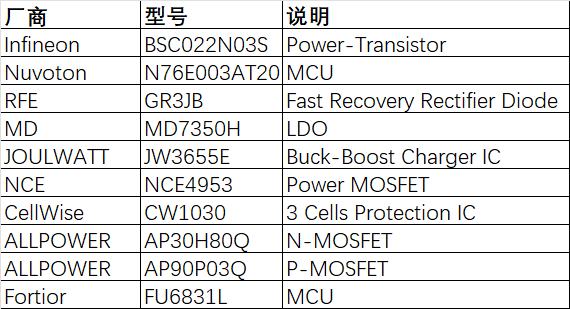

以上便是小米米家随手无线吸尘器的完整拆解分析，其核心元器件的详细信息可参考如下BOM表：

综合来看，小米米家随手无线吸尘器的硬件方案在严苛的成本管控范围内，最大化地实现了产品核心清洁功能，并未盲目追求极致性能，而是在价格、功能与可靠性三者之间找到了绝佳的平衡点。

这款产品的市场成功，充分彰显了“适度设计”理念的价值——并非所有产品都需要搭载最先进的技术、具备最强大的性能，很多时候，贴合用户需求的恰到好处的功能的与合理亲民的定价，才是赢得市场认可的关键。该产品并未试图覆盖所有清洁场景、满足所有用户的需求，而是聚焦“随手清洁”这一特定场景，做到了足够好用、足够实惠，这种精准的产品定义能力，或许比任何单项技术创新都更具市场价值。

在芯片国产化的大趋势下，这类销量可观的消费电子产品正扮演着国产芯片“练兵场”的重要角色。

它们为国产芯片提供了宝贵的实际应用场景与市场反馈，助力国产芯片在反复迭代升级中不断完善性能、提升可靠性。从这款吸尘器的拆解分析中我们能够清晰看到，国产芯片已能够在消费电子领域承担起重要作用，这既是中国半导体产业稳步进步的真实写照，也让我们对未来更高水平的芯片国产化进程充满期待。
