Celestial AI：5nm CMOS与硅光3D集成的56Gb/s NRZ光收发器

一、AI算力爆发下的互连技术瓶颈

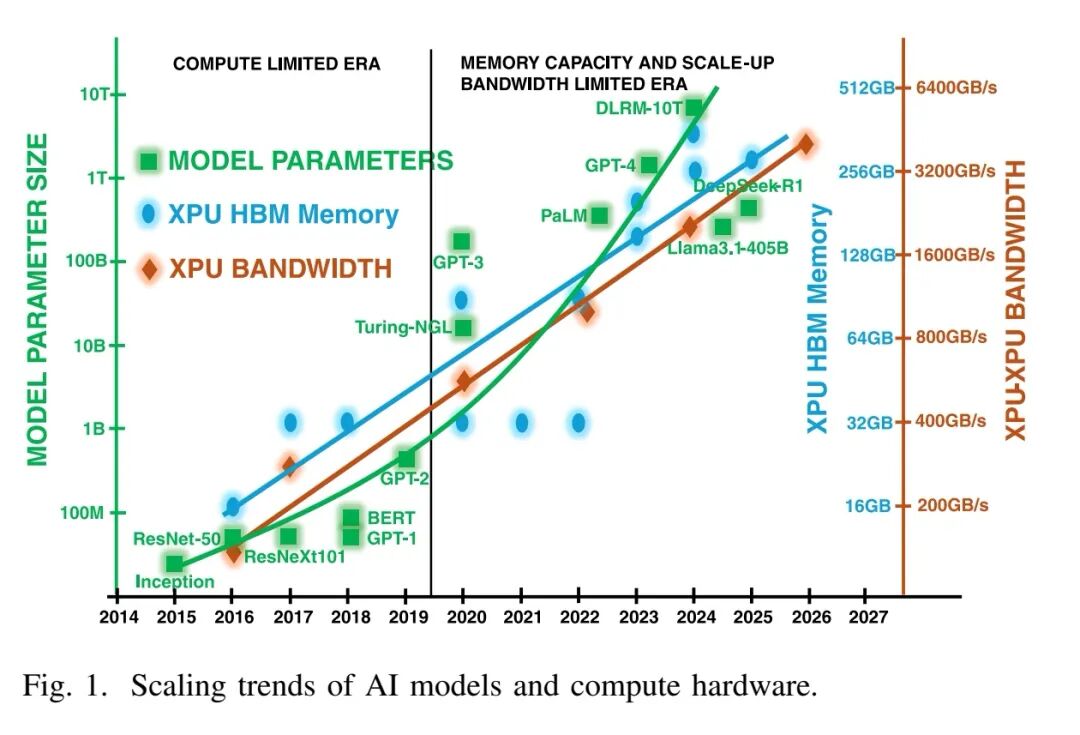

近年来AI与机器学习的快速发展，推动AI算力需求以每6个月翻一番的速度增长，显著超过了传统摩尔定律下XPU性能、内存容量与I/O带宽每2年翻一番的演进节奏。为匹配算力需求，AI集群规模已扩展至1万~10万个XPU，随着生成式AI模型规模与复杂度的持续提升，以及AI推理、智能体AI的发展，集群规模仍需持续扩大，海量数据的传输、存储与访问已成为AI数据中心的核心性能瓶颈。

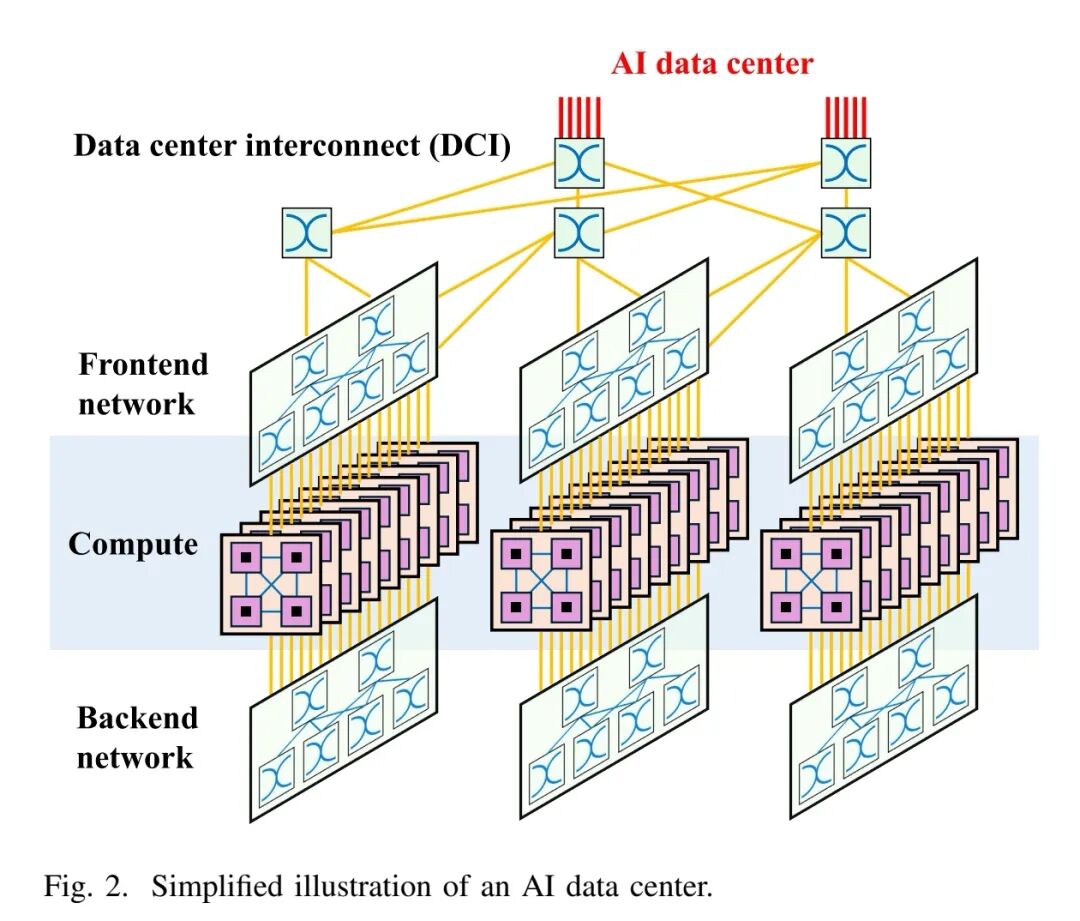

AI数据中心的网络可分为两类：scale-out前端网络通过分层交换机连接多个计算集群，现有以太网、InfiniBand技术可充分满足需求；而scale-up后端网络用于连接单个机架或跨机架的AI加速器/XPU，当前基于铜基的互连方案已无法满足大规模集群对带宽、延迟、功耗、传输距离的要求——当集群规模超过数百个XPU时，scale-up互连需跨多个机架，超出了100+Gb/s铜链路的有效传输距离。

现有商用光互连方案存在明显局限：可插拔光模块虽广泛应用于scale-out网络，但无法满足scale-up网络对带宽密度、延迟、功耗效率的要求；线性可插拔光学（LPO）方案通过移除模块内的DSP降低了功耗，但带宽密度仍受限于可插拔形态。而封装内光互连技术将光学模块拉近至计算ASIC，在同一封装内实现集成，可同时解决可插拔方案的功耗与带宽瓶颈，为AI scale-up网络提供高能效、长距离的互连解决方案。

本文提出的混合硅光+CMOS收发器，专为未来AI计算系统的封装内光I/O设计，核心通过两大方向实现技术突破：一是采用基于电吸收调制器（EAM）的硅光平台，相比当前主流研究采用的微环调制器（MRM），具备更优异的固有温度鲁棒性；二是采用先进5nm CMOS工艺实现电子集成电路（EIC），实现了PPA的全面优化。

二、面向AI互连的Photonic Fabric技术架构

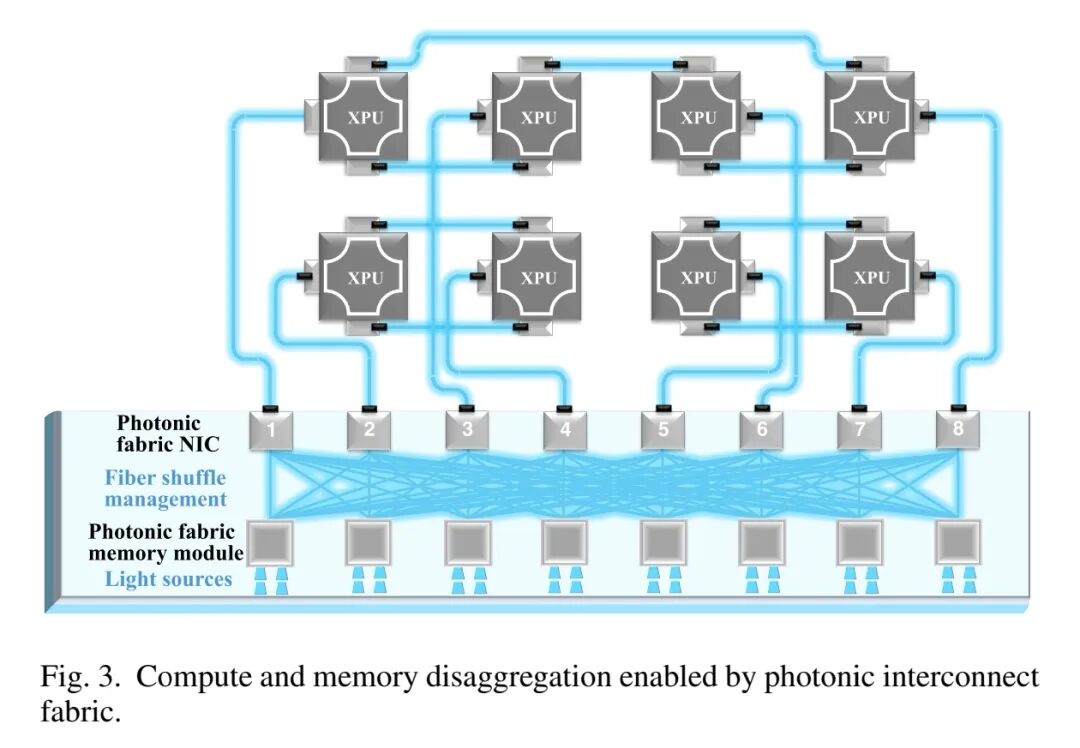

光计算互连（OCI）技术通过将光学引入ASIC封装，可实现高带宽、长距离的光互连网络，用于连接XPU、交换机与存储集群，打破了现有电互连固有的带宽-距离权衡限制，实现计算与内存资源的解耦，解决AI数据中心的资源利用率与内存瓶颈问题。

◆ 封装内光互连的两种实现路径

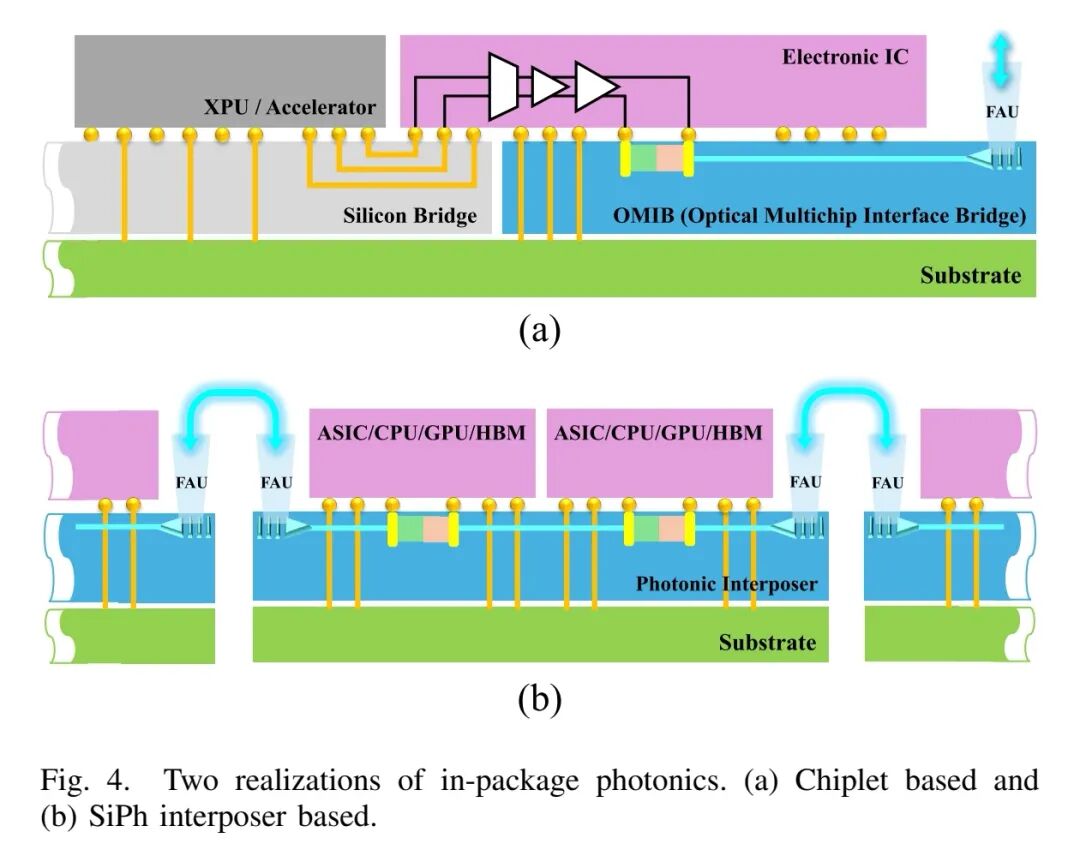

本文提出了两种封装内光互连的实现形态，可适配不同的AI系统需求：

第一种是chiplet级实现，光收发器作为独立chiplet集成至ASIC封装内，采用EIC与PIC的3D堆叠结构，可最小化封装尺寸与电光寄生参数，同时实现电子与光子芯片制造工艺的独立优化；Host ASIC与光互连chiplet之间可通过UCIe等标准化die-to-die接口通信，核心优势是无需对高成本的主机ASIC进行定制化修改，但受限于芯片边缘的焊盘资源，可实现的带宽密度仍存在瓶颈。

第二种是硅光中介层实现，将光互连chiplet内的电子电路迁移至ASIC，同时扩展PIC作为光中介层，彻底突破了chiplet方案的芯片边缘限制；该方案虽需要对ASIC进行定制化设计以直接对接光学接口，但可带来两大核心收益：一是消除了数据传输至芯片边缘、跨die跳转的功耗开销，提升了能效；二是移除了芯片边缘对封装外I/O的布局限制，释放的封装空间可用于提升HBM容量。

◆ 高热稳定性的核心光器件设计

封装内光互连的核心需求是紧凑型、微米级的光调制器，当前绝大多数光I/O研究均采用MRM，其为可调谐谐振器件，直径通常为10~20μm，但谐振特性使其对温度变化高度敏感，需要复杂的主动热控环路。本文采用锗硅（GeSi）EAM作为核心调制器件，基于Franz-Keldysh（FK）效应实现光强调制，具备远超MRM的固有热鲁棒性，可适配高功耗ASIC附近的严苛热环境，尤其是硅光中介层方案的极端温度波动场景。

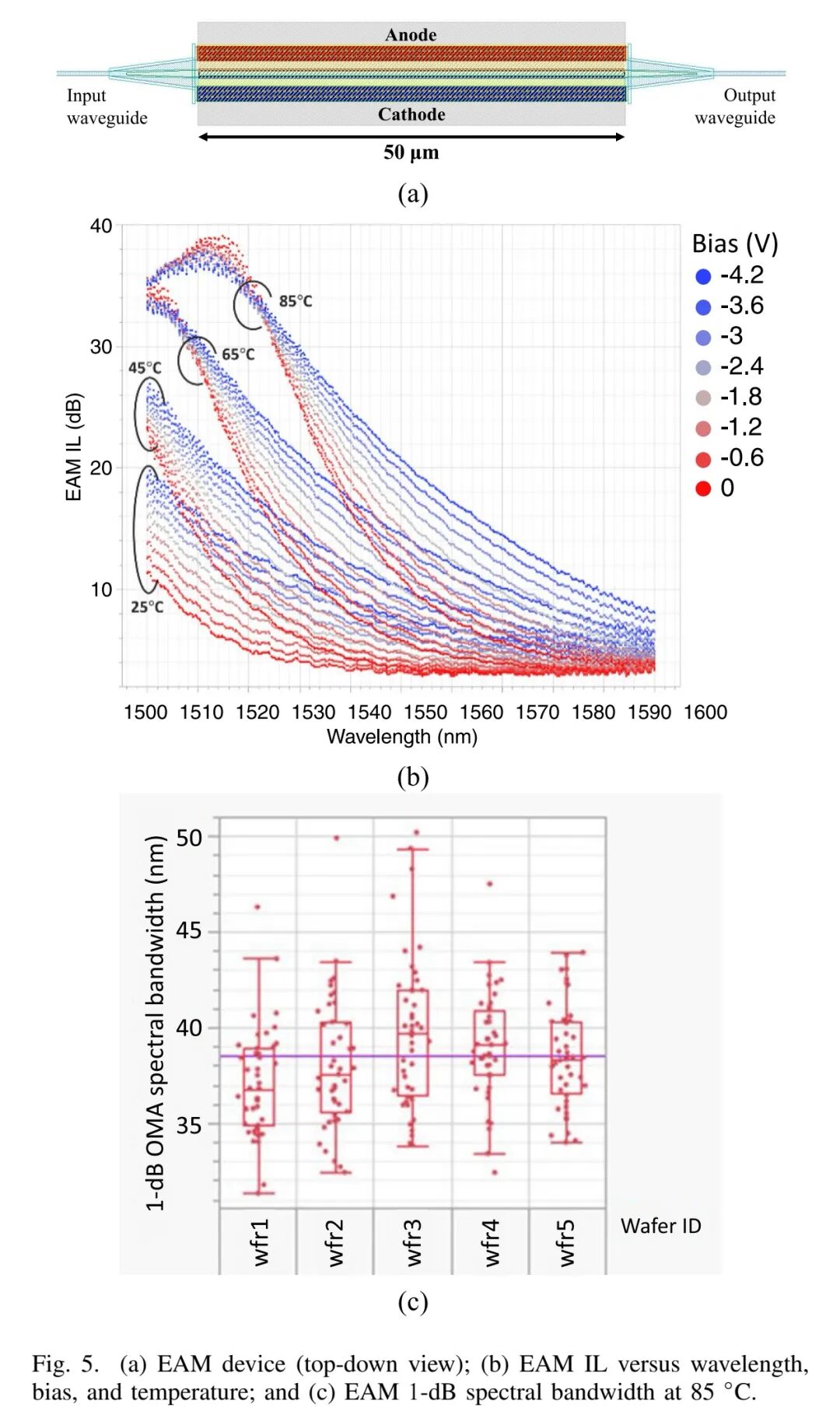

该EAM器件为长度约50μm的横向p-i-n二极管结构，通过调制p-i-n二极管的偏置电压改变GeSi波导内的电场，进而改变其光吸收特性，可在C波段与L波段实现光强调制。FK效应具备亚ps级的响应速度，可支持>50GHz的3dB电光带宽，同时具备宽光谱特性，晶圆级测试显示其1dB光谱带宽>35nm，既可为密集波分复用（DWDM）提供充足的带宽扩展空间，也可适配中介层配置下PIC的快速温度变化。

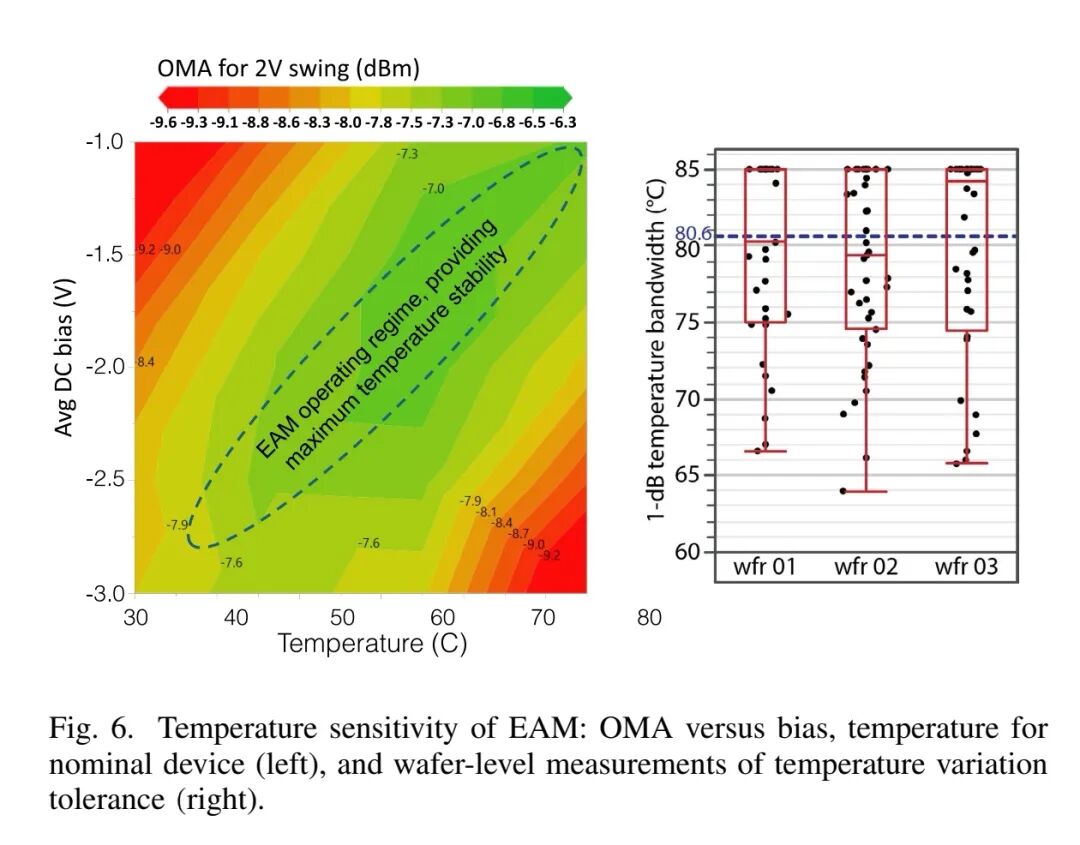

通过优化GeSi层的带隙，该EAM可在L波段（约1570nm）工作，1.8Vpp调制电压下即可实现>3dB的消光比（ER）。实测显示，在0dBm输入光功率、2Vpp调制幅度下，2V反向偏置、无额外控制信号的条件下，>25℃的温度变化范围内，光调制幅度（OMA）变化<0.5dB；在30℃~80℃的温度范围内，固定2V偏置下OMA约有2dB的变化，通过随温度升高线性降低反向偏置幅度，可将OMA变化控制在<0.5dB，晶圆级测试验证其可耐受>80℃的温度变化，OMA损失<1dB，具备优异的热鲁棒性。

配套的硅光平台还集成了完整的核心光器件：GeSi光电二极管（PD），具备1A/W的响应度与>50GHz的带宽；基于微环的波分复用/解复用器，支持DWDM扩展；低损耗光栅耦合器；通用无源光路由库，可基于单波长EAM收发器扩展为紧凑型DWDM收发器。

三、5nm CMOS收发器电子学设计与3D集成架构

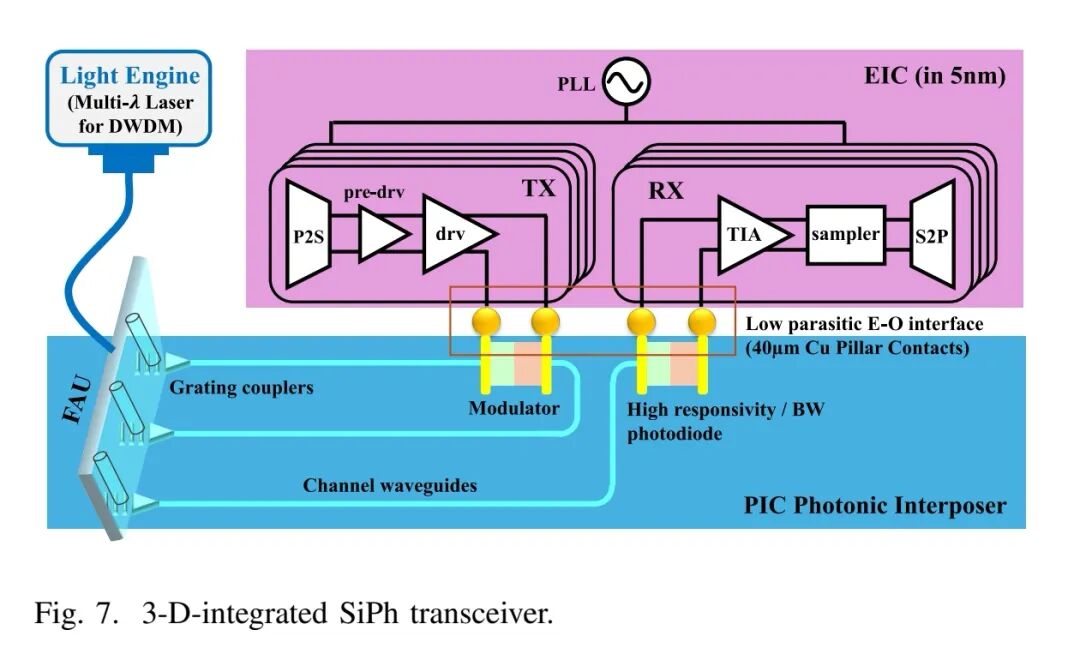

本文的3D集成硅光收发器由硅光PIC与CMOS EIC两部分组成，PIC集成EAM与PD，通过低轮廓铜柱3D贴装至EIC，PIC与EIC进行协同设计，最小化关键电光接口的寄生参数，同时满足供电需求；光信号通过PIC内的低损耗光栅耦合器与贴装的光纤阵列单元（FAU）实现与外部光纤的耦合，同时FAU为PIC路由来自外置光源的光功率。

EIC采用5nm CMOS工艺实现，集成了所有接口电子电路，全局PLL从外部200MHz参考时钟生成14GHz差分时钟，通过稳压CMOS时钟缓冲器驱动的传输线，分配至4组TX与RX通道。

◆ 发射机（TX）电路设计

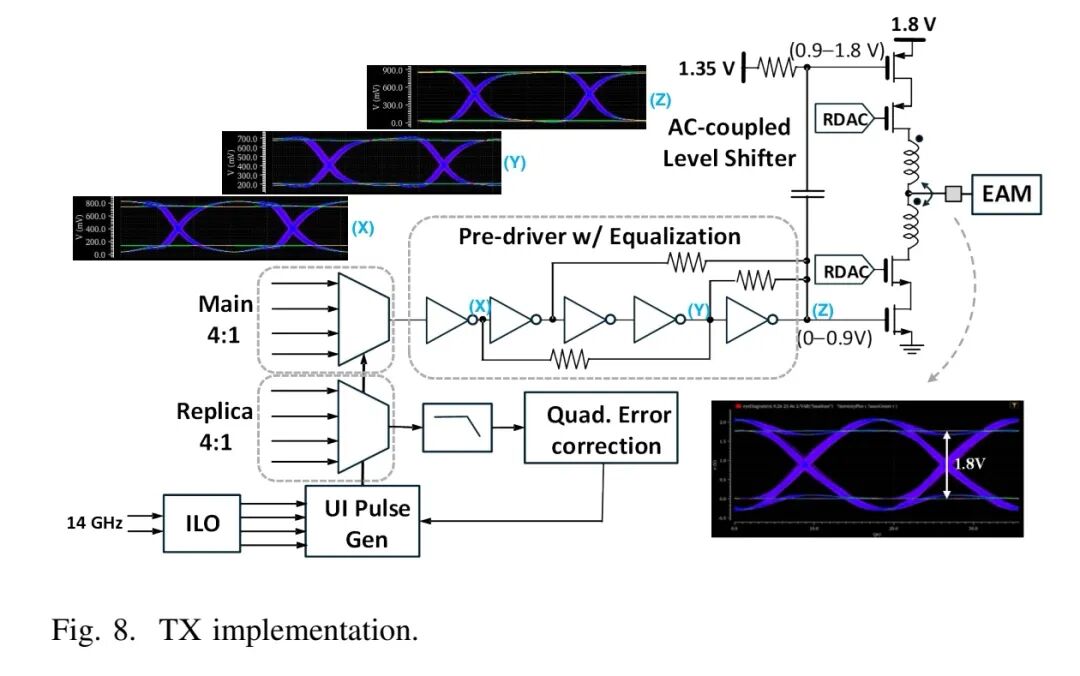

发射通道由64:1串化器、预驱动与EAM驱动器组成，为最小化功耗，64:1串化器的最后一级采用基于14GHz正交时钟的4:1 CMOS串化器架构，正交时钟由每通道内的注入锁定环形振荡器（ILO）本地生成，ILO锁定至全局PLL分发的14GHz差分时钟。针对4:1串化器对14GHz I/Q正交时钟的相位误差（QPE）敏感的问题，设计了连续的后台校准机制：一是通过模拟控制环路持续监测ILO四相输出的相位偏移，调整其自由振荡频率；二是通过带可编程输入图案的复制4:1串化器，同时检测占空比误差与QPE。

4:1串化器输出的全速率56-Gb/s CMOS电平信号，经预驱动缓冲后输入EAM驱动器。为补偿4:1串化器输出节点的带宽限制，预驱动内设计了基于反相器多电阻反馈的sub-UI发射均衡，可实现最高3dB的预加重，与传统DAC-based发射预加重相比，可实现适中的带宽扩展效果，同时功耗开销显著更低。

针对EAM所需的1.8Vpp调制电压（叠加随温度变化的偏置），而5nm CMOS工艺的标称Vdd仅为0.9V的矛盾，EAM驱动器采用双堆叠反相器拓扑，共源共栅N/P器件的栅极标称偏置为Vdd，开关PMOS的输入相对于开关NMOS输入进行了Vdd电平位移，可在无电过应力的条件下实现2×Vdd的输出摆幅。设计中分离了N/P共源共栅的栅极偏置，支持在0.9V标称值附近的有限可调范围，用于补偿EAM非线性与工艺偏差带来的上升/下降时间不对称；驱动器PMOS开关的电平位移通过偏置在1.5×Vdd的AC耦合器实现，输出匹配网络集成T-coil，用于适配driver、ESD、EIC/PIC焊盘、bump与EAM器件的寄生，同时调谐至提供约2dB的峰值，补偿下游链路的带宽限制。

◆ 接收机（RX）电路设计

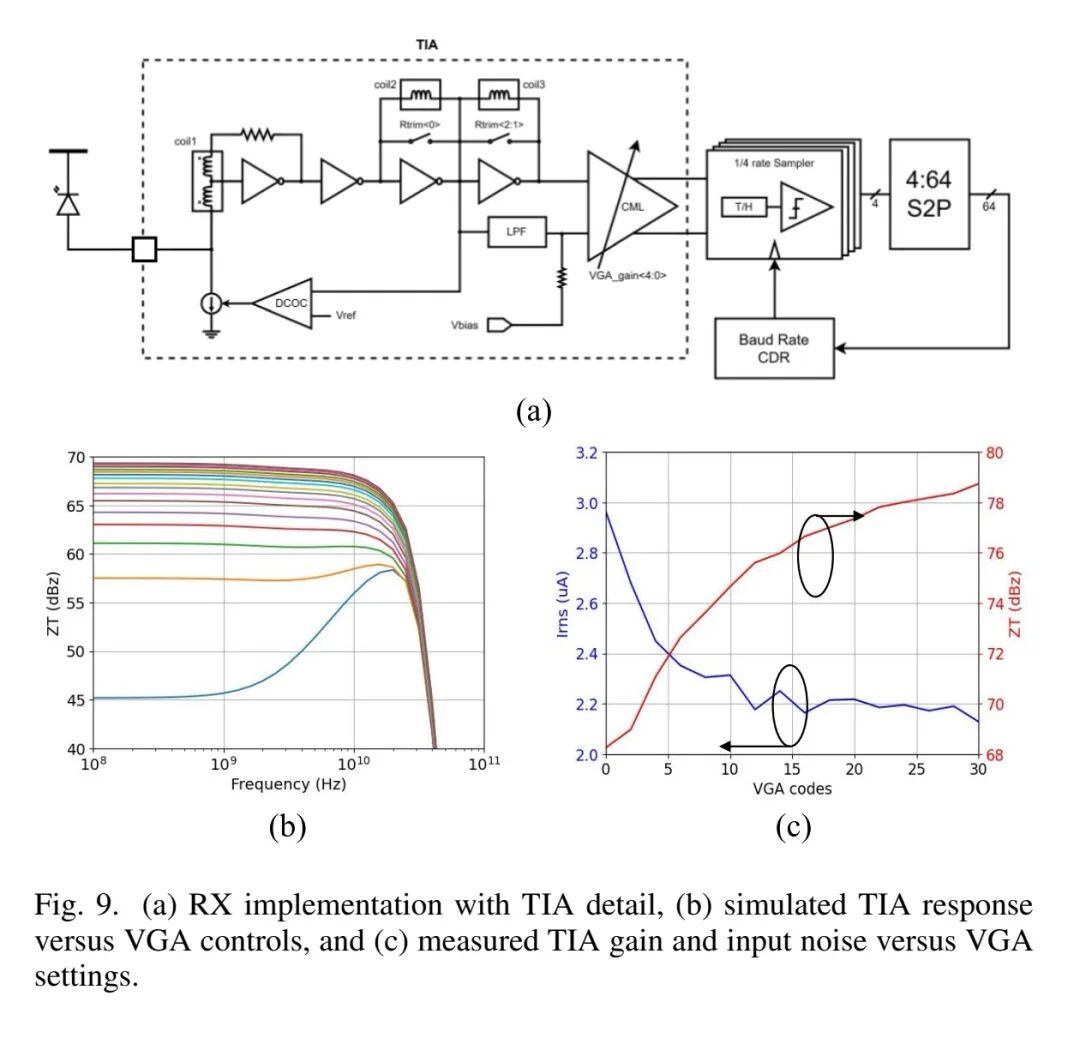

RX模拟前端（AFE）的核心功能是放大单端光电流输入，将其转换为差分信号，供给后续采样器。PD-TIA接口的有效电容（来自PD、ESD、AFE输入电容与bump寄生），会对光接收机的灵敏度产生显著负面影响，传统高速跨阻放大器（TIA）前端常用的电感与T-coil会占用大量面积，限制先进CMOS工艺带来的面积缩放收益。为此，设计中将输入T-coil分布式布设在多个金属层，在<50μm²的面积内实现了600pH的电感，同时将构成电感线圈的下层金属的电阻吸收至跨阻反馈网络中，在不牺牲性能的前提下大幅减小了面积开销。

AFE的第一级放大采用反相器型并联反馈TIA（SF-TIA），其输出电压的平均值与复制TIA的输出进行对比，调整TIA输入处的电流沉，实现一阶直流失调消除（DCOC），DCOC环路的低通滤波器调谐至200kHz的低截止频率。后续的gm-ZT级采用电感峰值技术实现带宽扩展，通过差分共源放大器（CSA）将gm-ZT放大器的输出与gm级的平均值进行对比，实现单端到差分的转换；CSA与gm-ZT级的R-C源极退化支持调谐，可适配输入光电流的带宽与幅度变化。每通道集成片上LDO，将AFE的电源稳压至0.9V。该RX AFE可实现标称65dBΩ的跨阻增益，同时提供22GHz的3dB带宽与2μA-rms的输入参考噪声，通过最小化放大器级数、将单端转差分延迟至最后一级，将AFE功耗降低至26mW。

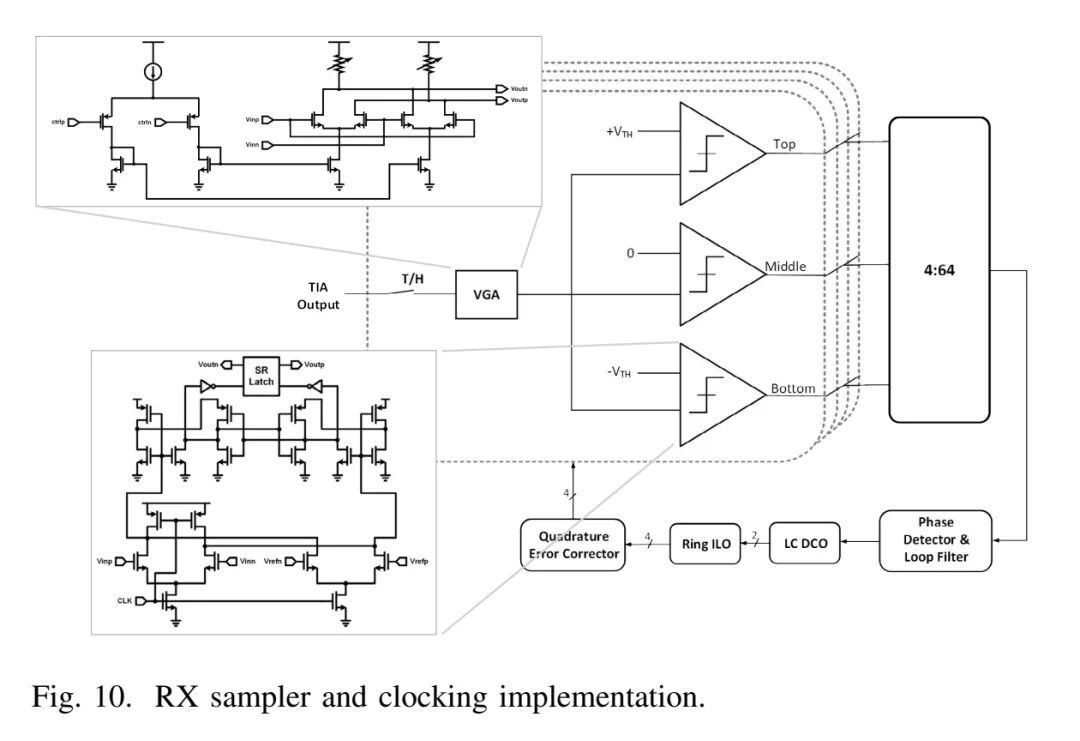

数据采样与时钟恢复采用四路时间交织采样器，基于积分型采样保持放大器实现低功耗的增益放大，通过每相增益调节校准四路之间的失配。每个采样切片内设置三个限幅器：一个数据限幅器与两个误差限幅器，数据限幅器的标称阈值为零，两个误差限幅器的阈值分别调谐至标称比特“0”与“1”电平，为无损耗波特率Mueller-Muller（MM）CDR提供完整的误差检测支持。与TX通道一致，采用ILO生成所需的四相14GHz时钟，通过可调延迟缓冲器消除QPE；四路时间交织切片的MM鉴相器输出分别进行平均，用于检测与校正QPE，其聚合平均值驱动基于PLL的CDR，将标称采样相位居中，实现4MHz的抖动跟踪带宽。

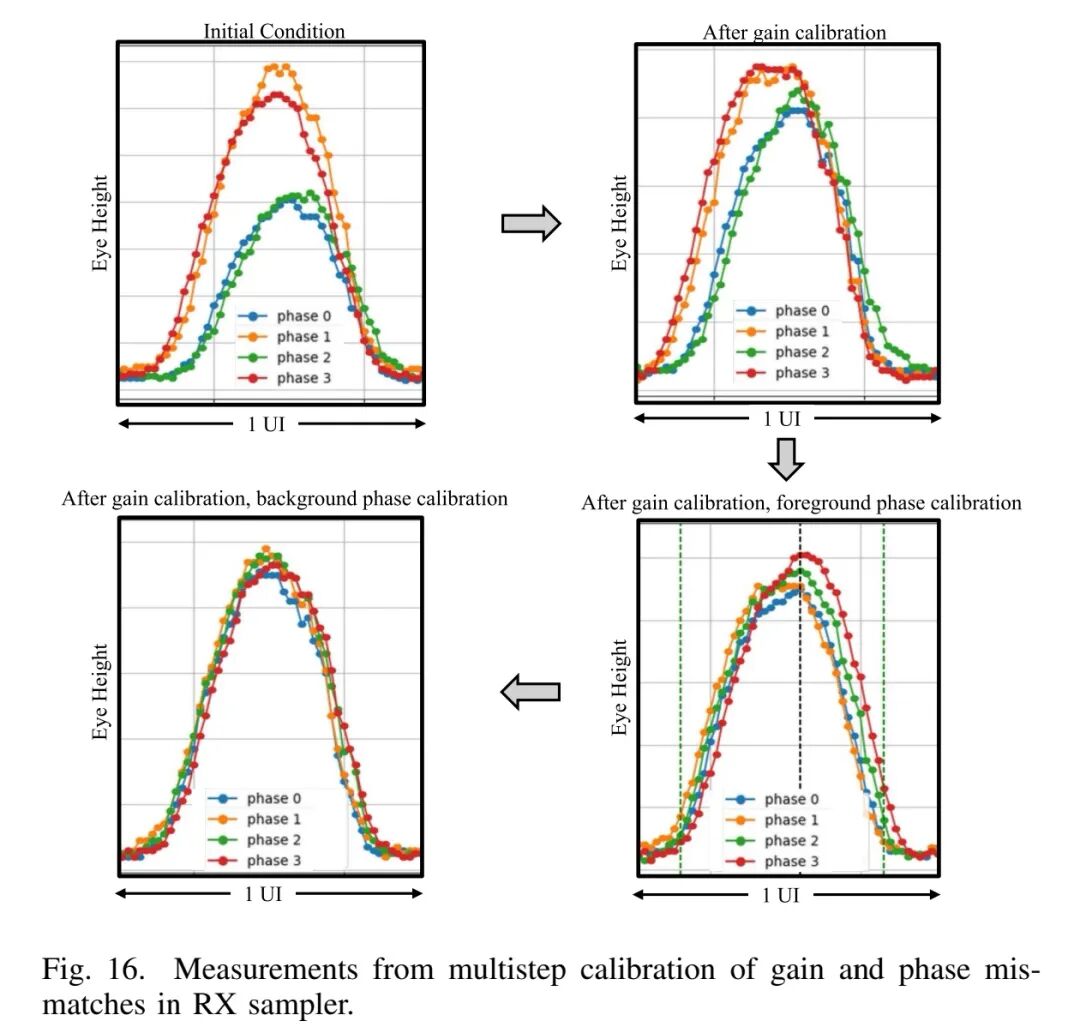

针对采样器的增益与相位失配，设计了多步校准机制：初始化阶段，通过向所有四路时间交织切片输入共同的直流差分电压，实现QPE的前台校准；CDR使能后，通过MM鉴相器的输出实现QPE的连续后台校准，可显著降低四路采样切片的眼图裕量不对称。

四、原型实现与测试验证

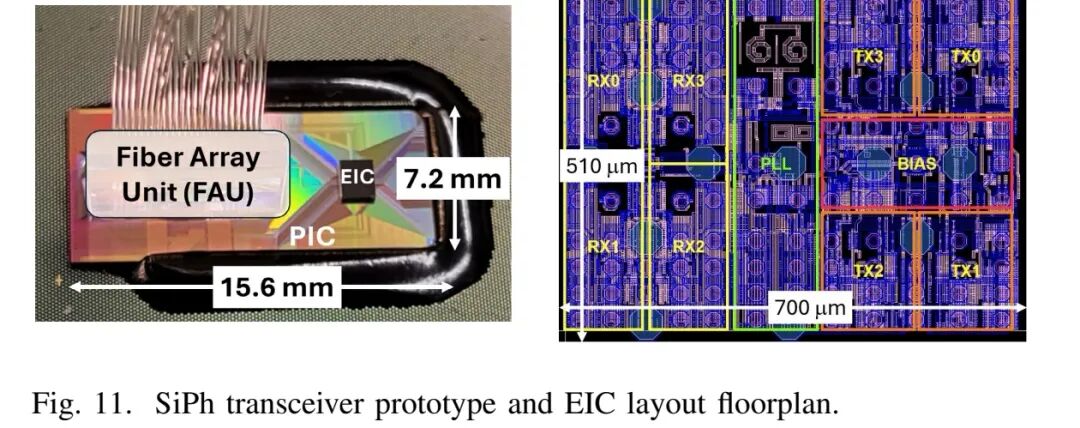

本文完成了3D集成光收发器原型的流片与测试验证，原型采用5nm CMOS EIC通过铜柱倒装焊至PIC，FAU贴装在PIC上，支持TX/RX光数据传输，同时路由外部1570nm激光器的光功率。EIC布局包含4组56-Gb/s NRZ TX/RX通道与共享的全局PLL，单组TX-RX对的面积仅0.09mm²。

◆ 发射机实测性能

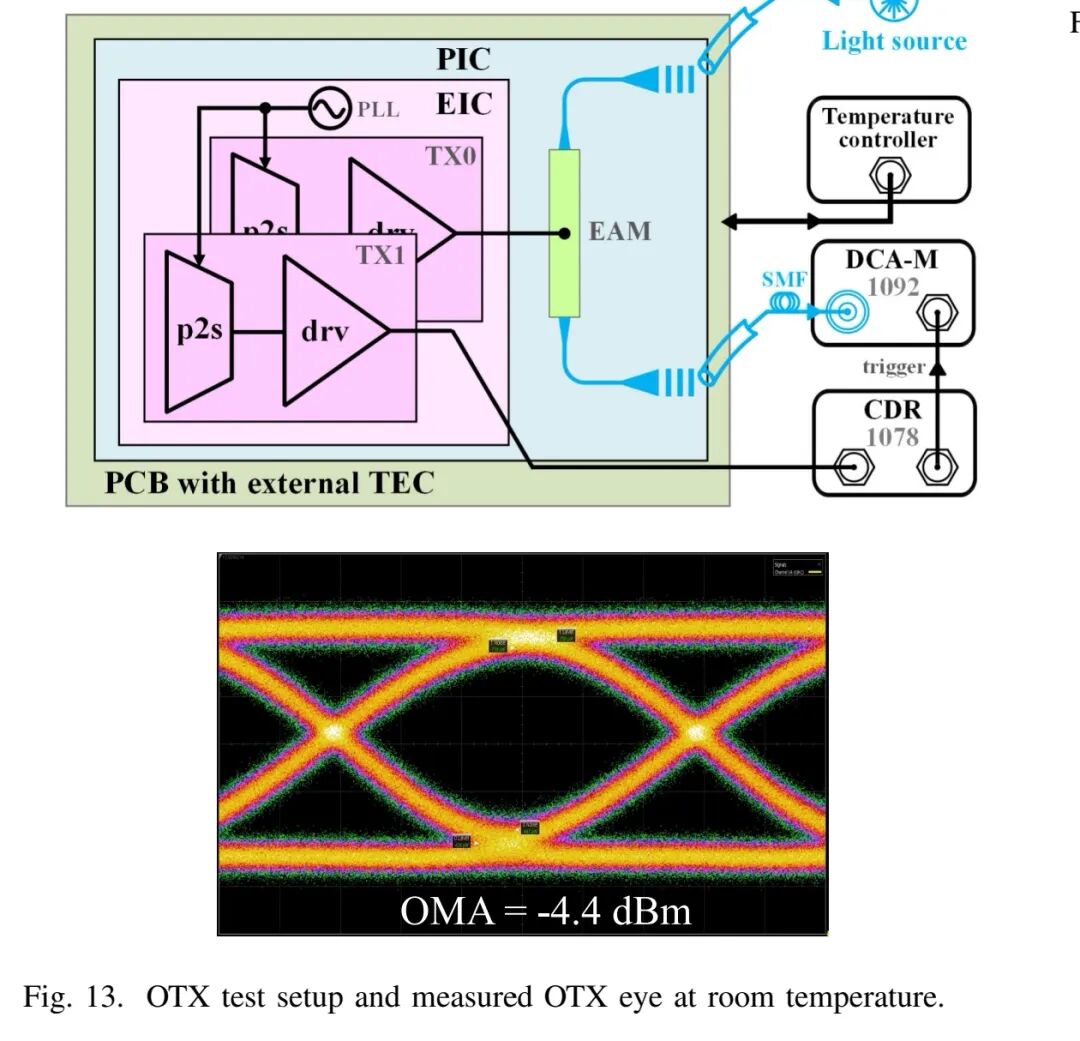

时钟与抖动测试显示，PLL与时钟分布网络的输出RMS抖动为152fs（4MHz CDR带宽以上）；传输56-Gb/s码型时，光发射机输出的RMS抖动为637fs（包含仪器TIA的噪声贡献）。光眼图测试显示，室温环境下传输56-Gb/s PRBS13码型时，光发射机在光纤输出端实现-4.4dBm的OMA与3.5dB的消光比，预驱动均衡、QPE校正、驱动器上升/下降时间控制可显著优化光眼图的开启度与质量。

温度鲁棒性测试中，将PCB温度从15℃扫至80℃，通过~25mV/℃的自适应EAM偏置调整，TX OMA的最大劣化仅0.6dB，充分验证了EAM的固有热鲁棒性。

◆ 接收机与完整链路实测性能

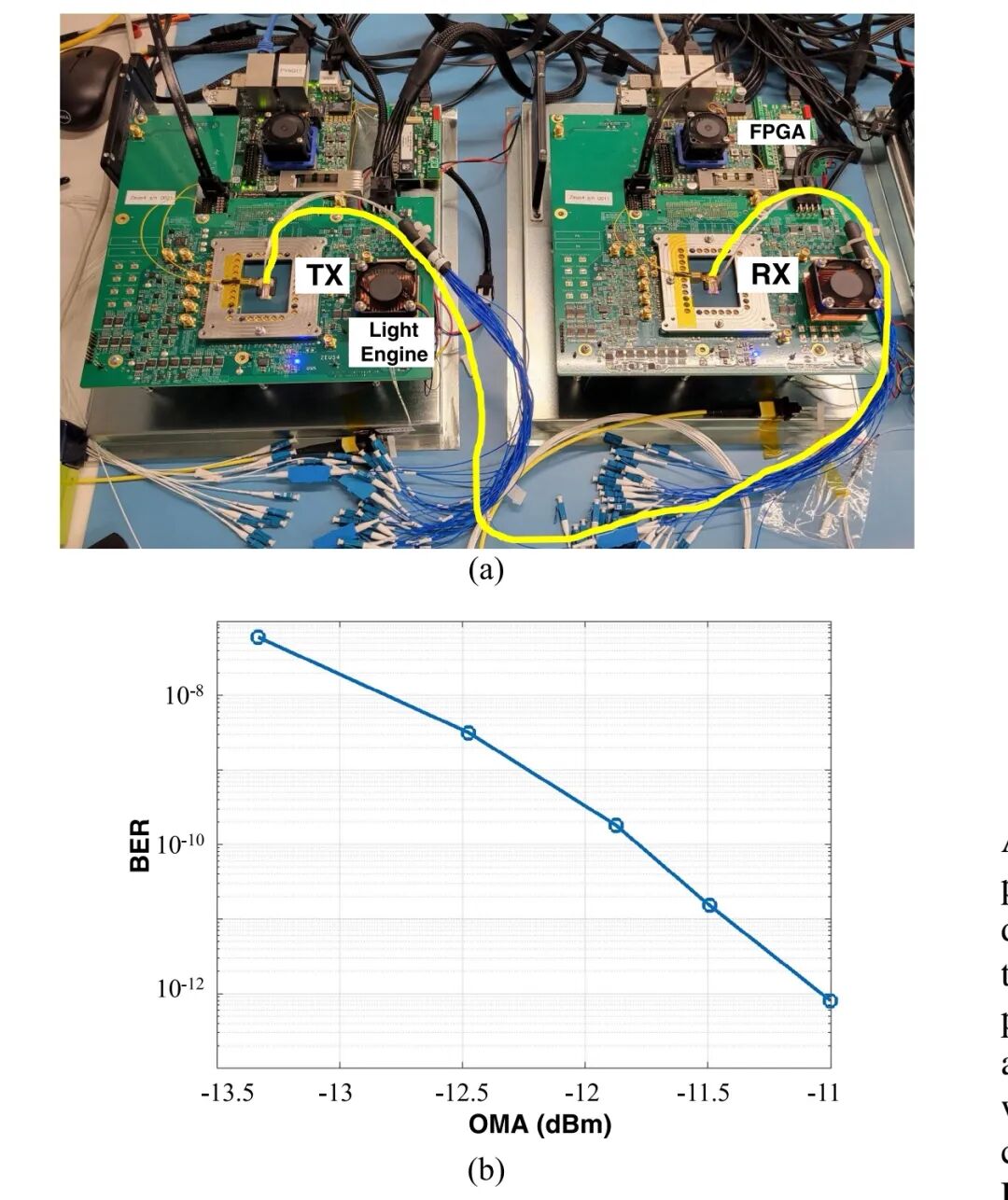

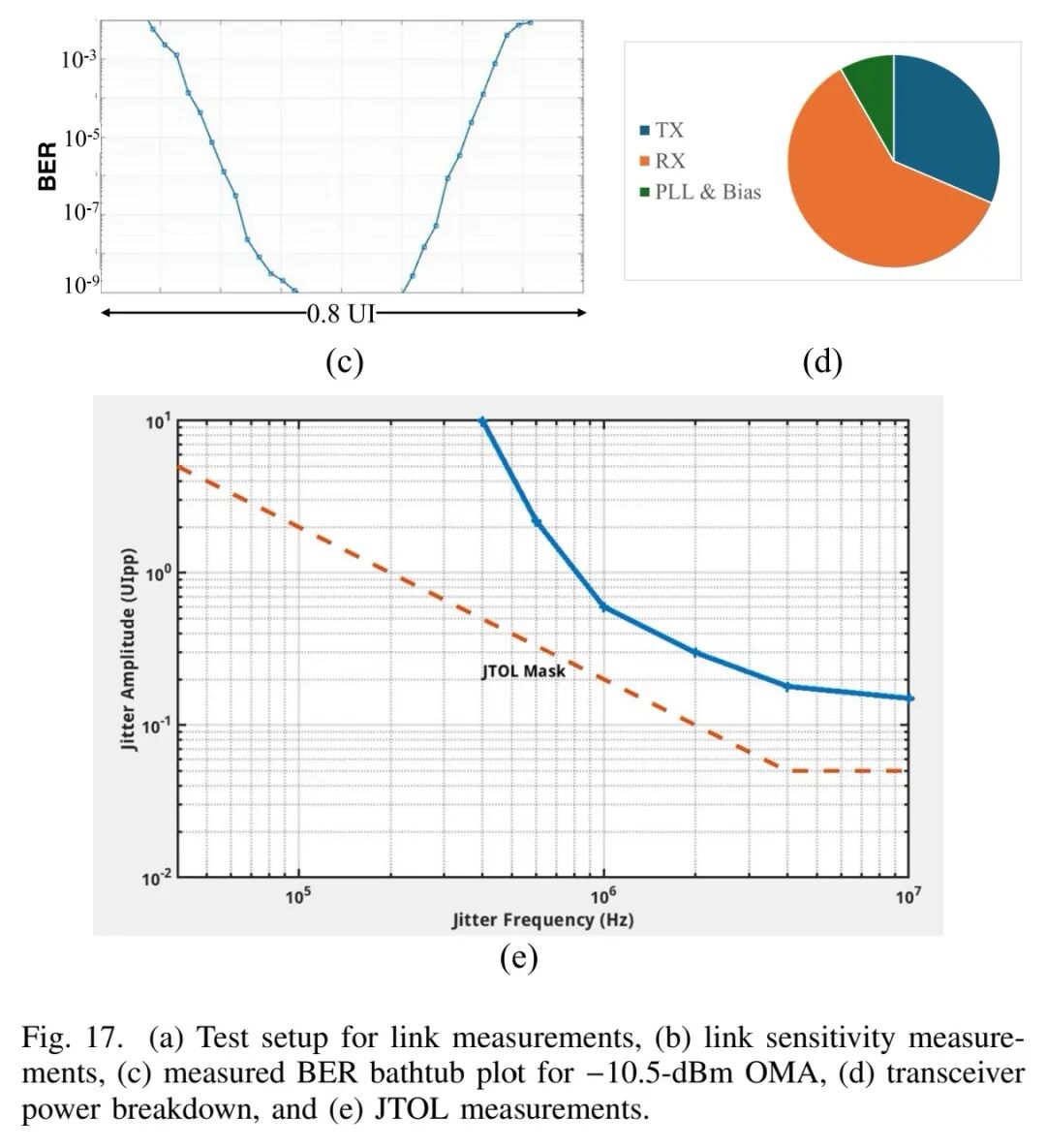

完整光链路测试采用两块分别搭载收发器的PCB，通过光纤连接，两块PCB使用独立的参考时钟，解串后的RX数据发送至外部FPGA进行误码检测。实测结果显示，在BER<1e-12的条件下，RX OMA灵敏度达到-11dBm；环回链路配置（TX与RX通道由共同的PLL提供时钟）下，-10.5dBm RX输入OMA时，1e-9 BER下实现了0.18UI的时序裕量，同时完成了抖动容限（JTOL）测试验证。

功耗与带宽密度方面，收发器电子学的总能效为2.8pJ/bit，其中60%的功耗来自RX；基于最优1:8分光比与耦合损耗测算，激光源的能效约为1pJ/bit。单通道面积仅0.09mm²，实现了>600Gb/s/mm²的面带宽密度。

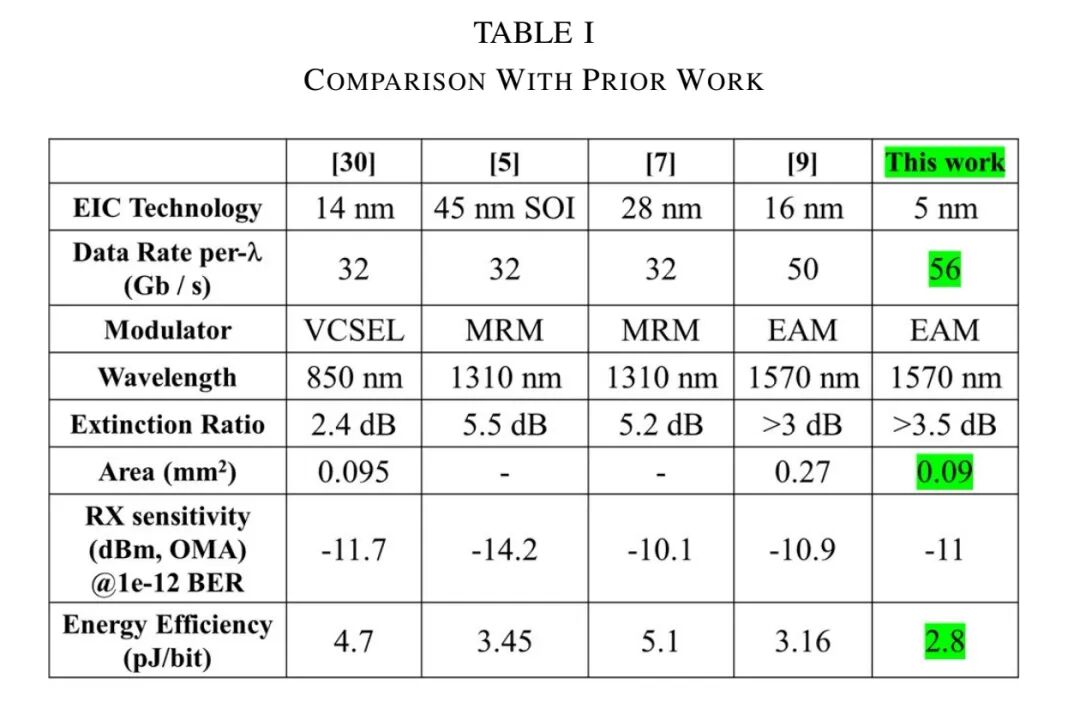

与已发表的同类型先进工作相比，本工作采用业界最先进的5nm CMOS工艺实现EIC，单波长数据速率达到56Gb/s，高于现有同类型工作的32Gb/s、50Gb/s水平；采用EAM调制器实现>3.5dB的消光比，与同类型EAM方案相比，RX灵敏度相当，面带宽密度提升3.4倍，能效提升11%，同时集成了更多的RX限幅器以支持无损耗波特率CDR。

五、结论

本文成功演示了一款混合硅光与5nm CMOS 3D集成收发器，专为解决AI计算中的数据移动瓶颈的光计算互连设计。该收发器采用紧凑型、高固有热鲁棒性的GeSi EAM，可同时适配新兴的chiplet型光I/O与未来的硅光中介层型Photonic Fabric架构，后者可彻底消除芯片边缘对带宽密度的限制，充分释放光I/O的性能潜力。

实测验证了该收发器可实现56-Gb/s/λ的NRZ数据传输，在BER<1e-12下达到-11dBm的RX OMA灵敏度，面带宽密度>600Gb/s/mm²，电子学能效2.8pJ/bit，激光源能效约1pJ/bit，为AI计算系统的高带宽、高能效、高热鲁棒性光互连提供了可行的实现方案。
