inout信号在仿真中没有变化

Question

假设我有一个名为"HostToDevice“的实体，它有一个"ps2c”inout信号(VHDL)。在这个实体中，我只将这个信号设置为'Z‘(高阻抗)，因为我希望另一个实体来控制它。

我创建了一个测试平台来检查这种行为，然后发生了一些奇怪的事情(对我来说)。在测试平台中，我有以下代码：

ps2ctemp_process :process
begin
    ps2ctemp <= '0';
    wait for ps2c_period/2;
    ps2ctemp <= '1';
    wait for ps2c_period/2;
end process;

及之后：

stim_proc: process
begin
    ps2c <= ps2ctemp;

    wait;
end process;

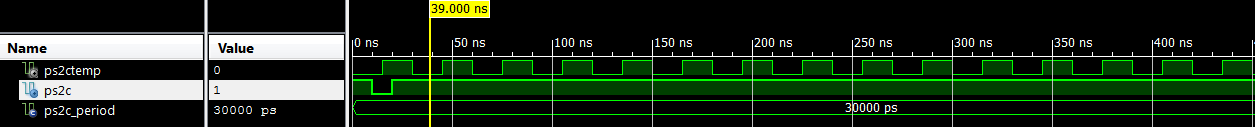

当我运行模拟(行为)时，"ps2c“inout信号很低，不像ps2ctemp信号那样改变。

​

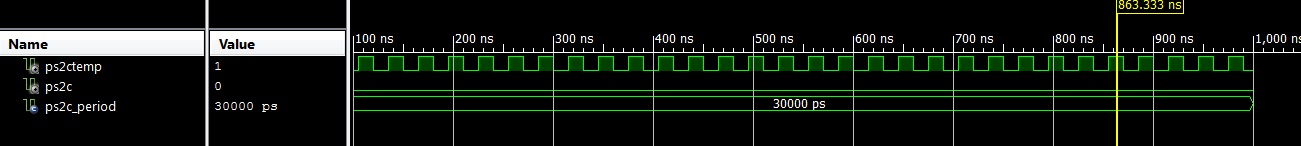

相反，如果我在不使用其他信号的情况下手动驱动ps2c信号，它就能正常工作；如下所示：

ps2c <= '1';
wait for 10 ns;
ps2c <= '0';
wait for 10 ns;
ps2c <= '1';

​

​

Answer 1

您的"stim_proc“没有敏感列表，只有一个没有事件或超时的”等待“，因此它打算运行一次，然后永远等待。这似乎就是sim正在做的事，所以，很好。

现在，我将在这里作一个粗略的猜测，您实际上希望每次ps2ctemp更改时都会唤醒它，并将新值传递给ps2c。

有两种方法可以做到这一点：

(1)具有敏感性列表

stim_proc: process(psc2temp)
begin
    ps2c <= ps2ctemp;

    --wait;
    -- no, we want the process to complete, so it can be woken up
    -- and run from the start again
end process;

(2)等待某一特定事件.

stim_proc: process
begin
    ps2c <= ps2ctemp;

    wait until ps2ctemp'event;
    -- any activity at all on ps2ctemp should wake this process,
    -- in case there is something it ought to be doing...
end process;

在这个简单的例子中，这两种形式本质上是等价的。所以更简单的(敏感列表)是首选.
