机械臂关节模组的控制模式

作者头像
索旭东
发布2026-09-15 20:22:12
发布2026-09-15 20:22:12
920
举报
文章被收录于专栏:具身小站具身小站

在机器人关节模组(执行器)中,控制模式决定了“发什么指令,执行什么”。常见的底层控制模式主要分为位置、速度、力矩(电流) 三大类,以及在此基础上衍生的高级混合模式(如MIT模式),下面按底层物理量、通信同步方式、以及混合控制三个维度来系统梳理。

一、按控制的基本物理量分类(最根本)

这是所有模式的基础,决定了驱动器最终在闭环什么物理量。

模式

输入指令

控制回路

特点

典型应用

位置模式

目标位置(角度)

最外层位置环,内层速度环,最内层电流环(三环级联)

刚度极大,试图精确到达位置,对外力有很强的抵抗

高速点到点运动、传送带跟踪、无接触场景,不适合力交互

速度模式

目标速度(角速度)

速度环+电流环,位置由外部或时间积分决定

类似巡航控制,保持恒定速度,位置不闭环

传送带跟随、搅拌、需要恒速运动场景

力矩模式

目标力矩(或电流,力矩≈电流×常数)

仅电流环(力矩环),位置和速度开环

真正的柔顺,输出力可控,但位置易受外力和惯性影响

力控、拖动示教、力位混合控制、协作机器人

三者本质区别

  • 位置模式:不管有多重,必须到达这个点,力是任意大的,直到达到位置。
  • 速度模式:不管走多远,必须按这个速度转,力自适应。
  • 力矩模式:用这个大小的力推,到哪里我不管,是真正的力源。

二、按工业总线同步方式分类

在工业机器人中,通过 EtherCAT 总线通信时,常以 CSP、CSV、CST 作为同步运行模式。

模式

全称

对应基本模式

指令与反馈同步机制

特点

CSP

Cyclic Synchronous Position循环同步位置

位置模式

每个通信周期主站发送目标位置,驱动器同步跟随

轨迹插补在控制器完成,实时性高,适合多轴联动

CSV

Cyclic Synchronous Velocity循环同步位置

速度模式

控制器实时发送目标速度

用于需要精确速度控制且主站做轨迹规划的场景

CST

Cyclic Synchronous Torque循环同步扭矩

力矩模式

控制器实时发送目标力矩

力控、导纳/阻抗控制的底层基础

PP/PV/PT

Profile Position/Velocity/Torque简单位置/速度/扭矩

位置/速度/力矩

轨迹在驱动器内部生成,控制器只需发目标值和加减速参数

适合简单点到点运动,无需高实时性总线

CSP vs PP

  • CSP:轨迹规划在控制器(如工控机),每1ms发送一次位置,运动平滑。
  • PP:发一个目标位置和速度,驱动器自己算轨迹,简单但多轴同步性差。

机器人的实际情况: 如果使用 EtherCAT 伺服,CSP 就是标准的位置模式同步版。导纳控制器输出位置修正量,可叠加到 CSP 指令中,所以位置模式足以实现导纳控制,如果未来想做直接力控或阻抗控制,需要切换到 CST 模式。


三、按高级混合模式分类

这是学术界和协作机器人领域常提到的“MIT模式”,本质是关节层面的阻抗控制。

  • MIT模式(因 MIT Cheetah 机器人闻名)

控制器发期望位置、期望速度、前馈力矩、位置刚度 Kp、速度阻尼 Kd,驱动器执行如下控制律,这是一个关节空间阻抗控制器

物理意义是将关节看作一个弹簧-阻尼系统,刚度 Kp可调,力前馈 τff 可用于抵消重力或动力学补偿,用于足式机器人(Cheetah)、需要柔顺交互的关节的场景,本质上是位置+力矩的混合。

  • 类似模式
    • 力位混合控制:在约束空间力控,自由空间位置控。
    • 导纳控制:外环力反馈,输出位置/速度修正给内环位置/速度模式,这是清洁模组的方案。
    • 阻抗控制:外环位置/速度反馈,输出力矩给力矩模式内环。通常用于有关节力矩传感器的机器人。

MIT模式与导纳控制的区别

  • MIT模式是关节层的阻抗控制,输入是关节期望位置、刚度、阻尼,输出关节力矩。
  • 导纳控制是笛卡尔空间的,输出位置修正,再通过逆运动学转成关节位置发给位置环,实现上更简单,不需要关节力矩环。

四、各模式应用对比

控制模式

适用环节

备注

CSP (位置同步)

当前主要模式:高速趋近、轨迹跟随、导纳控制的位置内环

导纳控制器输出位姿修正量,叠加到轨迹上,发送给 CSP。

CSV (速度同步)

可用于恒速清洁运动或视觉伺服趋近

可简化速度控制,但位置漂移需外部闭环

CST (力矩同步)

未来若想做直接力控、或实现关节层阻抗控制

需高性能力矩环和精确动力学模型,难度大,暂时不需要

MIT/关节阻抗模式

可应用于足式支撑或移动底盘悬架,或需要关节柔顺的场景

末端力控,不需要关节阻抗

PP/PT等

适合简单辅助运动,如工具库取放、回充等

非实时同步,不用于清洁过程


五、工程建议

  1. 现阶段核心模式:CSP(或基础位置模式)。 架构“导纳外环 → 位置修正 → 逆运动学 → 关节位置指令”与 CSP 天然契合。导纳本质是生成一条动态的轨迹,位置环负责执行,稳定且调试简单。
  2. 力控精度保证在末端六维力传感器,不依赖关节力矩,所以无需追求 CST 或 MIT 模式。
  3. 若未来想实现“零力拖动示教”,则需要动力学补偿下的 CST 模式或 MIT 模式,让关节输出恰好抵消重力和摩擦力的力矩,使人可轻松拖拽。
  4. 总线选择:如果使用 EtherCAT 伺服,务必使用 CSP 模式(或 CSV),保证多轴同步和实时性。PP 模式多轴难以精确联动,不建议用于清洁轨迹。

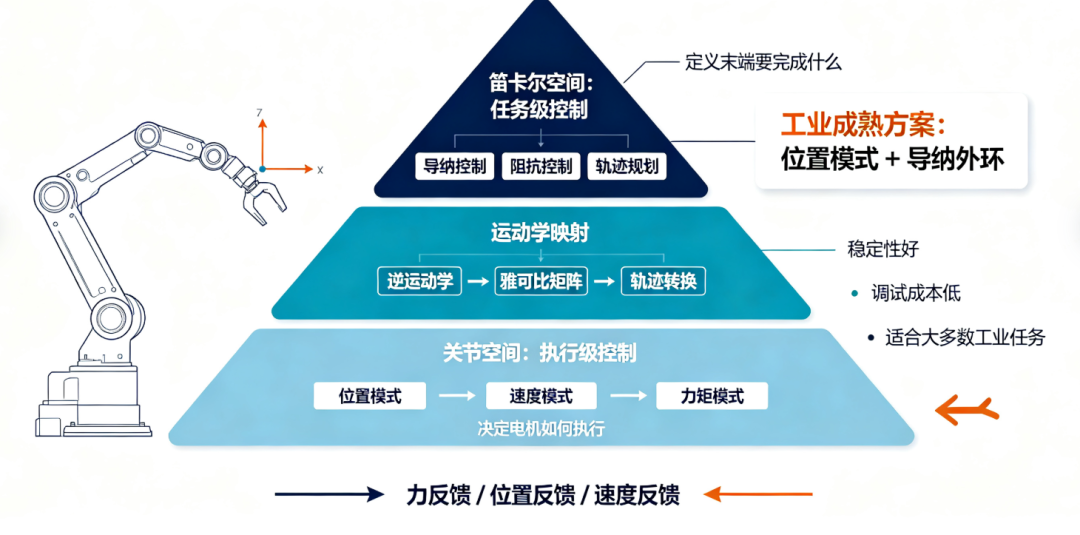

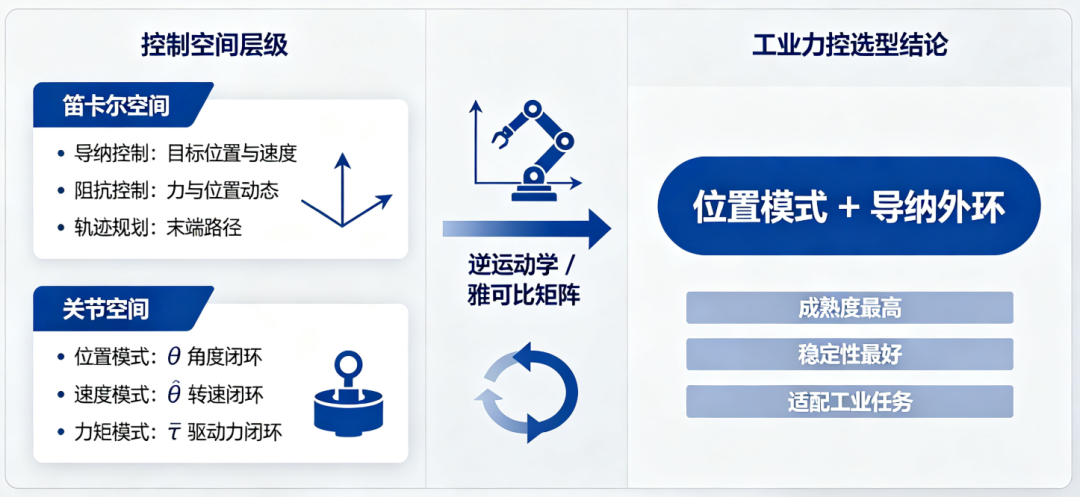

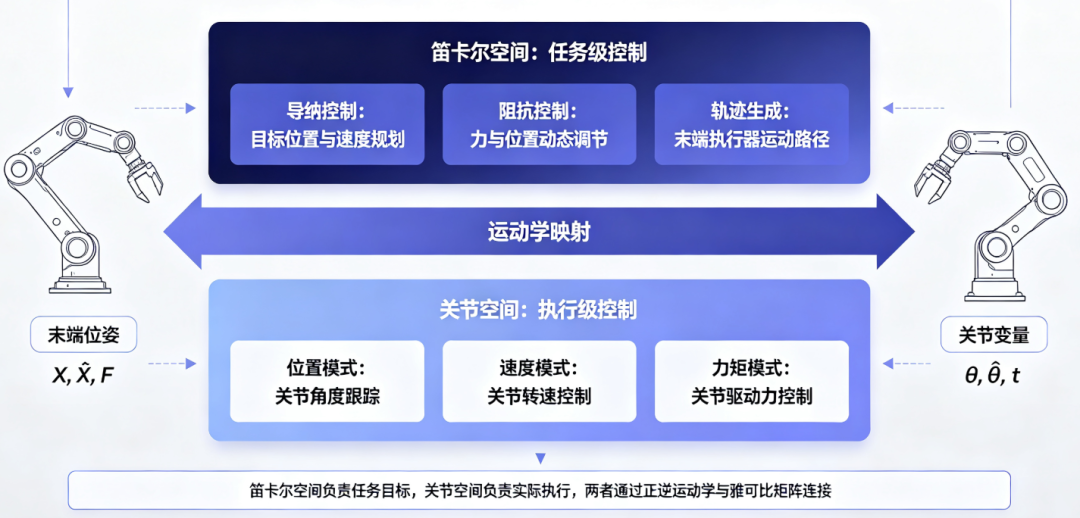

清楚区分“关节空间的位置/速度/力矩模式”与“笛卡尔空间的导纳/阻抗控制”的层级关系,是做出合适选择的根本,目前的“位置模式+导纳外环”已是业界最成熟、最适合工业任务的力控方案。
