Zynq全可编程片上系统详解

本篇主要是Zynq全可编程片上系统详解。

1. 什么是 Zynq？

Zynq 是由赛灵思（Xilinx，现为 AMD 的一部分）推出的一系列全可编程片上系统。它的革命性创新在于，它不是传统的 FPGA，也不是传统的处理器，而是将高性能的 ARM Cortex-A 系列处理器与传统的 FPGA 可编程逻辑紧密地集成在单一芯片上。

简单来说，你可以把 Zynq 理解为一颗“双（单或多）核 ARM 处理器 + 一块 FPGA”的超级合体芯片。但这不仅仅是简单的物理拼接，而是深度的、系统级的集成。

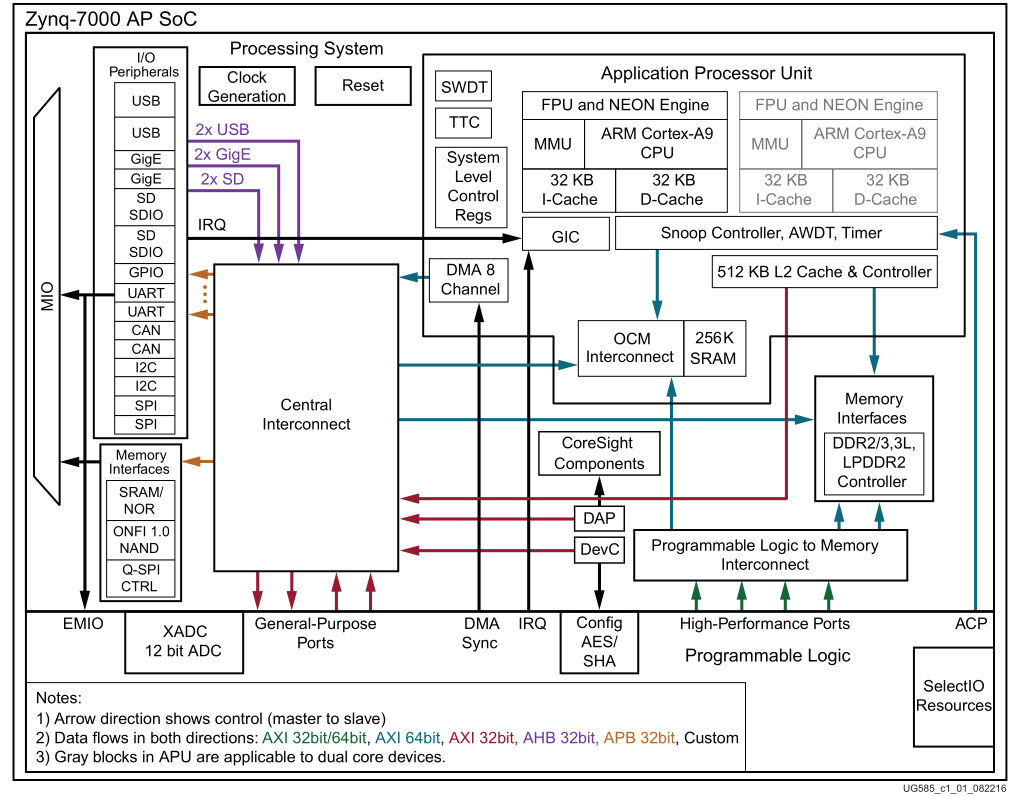

2. Zynq 的核心架构：Processing System (PS) + Programmable Logic (PL)

这是理解 Zynq 的关键。其芯片内部清晰地划分为两大功能单元：

A. 处理系统 - Processing System (PS)

这部分就是一个完整的、硬核的 ARM 处理器子系统，相当于一颗标准的应用处理器。它独立于 FPGA 逻辑，即使不使用 PL 部分，PS 也能像普通 ARM 芯片一样独立运行。

PS 的主要组成部分：

• 应用处理器单元（APU）：
  • CPU Cores: 通常是双核的 ARM Cortex-A9（Zynq-7000系列）或更强大的 Cortex-A53（Zynq UltraScale+ MPSoC系列）或 Cortex-R5 实时处理器。
  • 缓存: 一级和二级缓存。
  • 内存管理单元（MMU）： 支持运行复杂的操作系统，如 Linux。
• 存储器接口：
  • DDR 控制器： 用于连接外部 DDR 内存（如 DDR3, DDR4）。
  • 静态存储器控制器： 用于连接 Flash、SRAM 等。
• 丰富的 I/O 外设：
  • 通用外设： 如 Gigabit Ethernet、USB、UART、I2C, SPI, CAN 等。
  • 专用接口： 如 SD/SDIO, GPIO 等。
• 互联系统： 包括 AMBA AXI 总线，用于连接 PS 内部的各个单元，以及连接 PS 和 PL 的关键桥梁。

B. 可编程逻辑 - Programmable Logic (PL)

这部分就是传统的 FPGA 架构，由可编程的逻辑资源组成。

PL 的主要组成部分：

• 可配置逻辑块（CLB）： 由查找表（LUT）和触发器（Flip-Flop）组成，用于实现自定义的数字逻辑功能。
• 块 RAM（BRAM）： 分布在各处的嵌入式内存块，可用于数据缓存或 FIFO。
• 数字信号处理单元（DSP Slice）： 专为高性能数学运算（如乘法、累加）优化的硬件单元，非常适合做滤波器、FFT 等。
• 可编程 I/O： 支持多种电气标准和协议。
• 其他硬核IP： 如高速串行收发器（GTP/GTX）、PCIe 控制器、ADC 转换器等（取决于具体型号）。

C. PS 与 PL 之间的互联：AXI 接口

PS 和 PL 之间通过高性能的 AXI（Advanced eXtensible Interface） 总线连接。这不是简单的 GPIO 连接，而是类似于 SOC 内部使用的高带宽、低延迟的片上总线。它允许：

• 高带宽数据流： PS 和 PL 之间可以高速传输数据。
• 内存一致性： PL 可以直接通过 AXI 访问 PS 控制下的 DDR 内存，无需 CPU 参与。
• 低延迟控制： PS 可以像控制外设一样配置和控制 PL 中的逻辑。

这种深度集成是 Zynq 与传统“处理器+FPGA”分立方案的本质区别，它带来了性能、功耗和体积上的巨大优势。

3. Zynq 的主要优势和特点

1. 系统集成与小型化： 将处理器和 FPGA 合二为一，显著减少了 PCB 面积、元件数量和系统复杂度。
2. 高性能与低延迟： PS 和 PL 之间的 AXI 互联提供了远超传统芯片间总线（如 PCIe）的带宽和极低的通信延迟。
3. 功耗效率： 相比分立方案，芯片内部通信的功耗更低。
4. 无与伦比的灵活性：
   • 硬件可重构： PL 部分可以根据不同的应用场景进行重新编程，实现不同的硬件加速器或外设。
   • 软件可编程： PS 部分可以运行复杂的操作系统（如 Linux）或裸机程序。
5. 真正的硬件加速： 可以将算法中计算密集的部分（如图像处理、加密解密、矩阵运算）用 PL 实现为硬件加速器，由 PS 调用，性能提升可达数十倍甚至上百倍。
6. 功能安全与可靠性： 尤其适用于 Zynq UltraScale+ MPSoC，它集成了实时处理器（Cortex-R5）和应用处理器（Cortex-A53），可以在一颗芯片上同时实现富功能（如人机界面）和强实时/高可靠性的控制任务。

4. Zynq 的开发流程

开发 Zynq 需要软硬件协同设计，主要使用 AMD 的 Vivado 和 Vitis 工具链。

1. 硬件平台创建（在 Vivado 中）：
   • 创建 Block Design。
   • 添加并配置 Zynq IP，使能 PS 端需要的外设（如 UART, Ethernet）。
   • 在 PL 端设计自定义的硬件加速器 IP，并通过 AXI 接口连接到 PS。
   • 生成比特流文件。
2. 软件应用开发（在 Vitis 中）：
   • Vivado 导出的硬件平台（.xsa 文件）会定义系统的硬件信息。
   • 在 Vitis 中，基于该硬件平台创建板级支持包，它包含了操作硬件所需的驱动和库。
   • 创建应用程序项目，编写 C/C++ 代码，调用硬件加速器，处理业务逻辑。
   • 编译、调试应用程序。
3. 系统部署：
   • 将比特流文件（配置 PL）和应用程序可执行文件（如 ELF）加载到目标板上运行。

5. Zynq 产品系列

• Zynq-7000 SoC： 最经典和广泛使用的系列，采用 Cortex-A9 双核处理器，是许多工业、汽车、消费电子项目的首选。

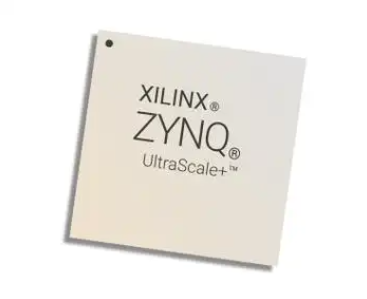

• Zynq UltraScale+ MPSoC： 更强大的下一代产品，采用 64 位 Cortex-A53 应用处理器、Cortex-R5 实时处理器和 Mali GPU，还集成了 H.265/H.264 视频编解码器，面向高端嵌入式视觉、ADAS（高级驾驶辅助系统）、通信等应用。

6. 典型应用场景

• 嵌入式视觉： 相机中，PS 运行 Linux 处理网络通信和用户界面，PL 实现图像传感器接口、去马赛克、色彩空间转换等高速图像预处理。
• 高级驾驶辅助系统（ADAS）： 利用 PL 并行处理能力实时处理多路雷达、激光雷达和摄像头数据，进行目标识别和融合。
• 工业物联网与电机控制： PS 运行通信协议栈并连接云端，PL 实现多路高精度的 PWM 输出和编码器接口，实现复杂的伺服控制算法。
• 通信系统： 实现软件定义无线电（SDR），基带处理在 PL 中完成，协议栈在 PS 中运行。
• 测试与测量： 构建高度定制化的仪器，PL 用于实现特定的协议分析或信号生成逻辑。

总结

Zynq 通过将高性能 ARM 处理器与 FPGA 可编程逻辑的深度集成，创造了一种全新的“软硬一体”的芯片品类。它完美地平衡了处理器的灵活编程能力和 FPGA 的并行高性能，为复杂的嵌入式系统设计提供了高性能、高灵活性、高集成度的终极解决方案，是应对现代智能边缘设备各种挑战的理想平台。
