SanDisk：PCIe Gen5功耗困局与智能破局：SSD动态链路管理

阅读收获

• 了解如何通过队列深度、移动平均滤波器和早期饱和检测来实现负载感知的动态调速，为自有产品的功耗优化提供设计参考。
• PCIe功耗问题已成为厂商的优先级关注点，反映出数据中心能耗成本和移动设备续航成为竞争的新焦点，预示着功耗管理类创新将成为未来的差异化卖点。
• ALSM在动态负载场景中仅以20%的性能代价换取50%的功耗削减，验证了非对称调速策略的有效性，为后续的优化研究指明了方向。

全文概览

随着PCIe技术从Gen3演进到Gen5，SSD的带宽性能得到质的飞跃，但一个隐藏的问题正日益凸显——接口本身的功耗已成为SSD总功耗的主要黑洞。在Gen5时代，仅维持链路运行就可能消耗近40%的电力预算，即使设备处于低负载状态也要承受约1.5W的恒定功耗。这对数据中心的散热管理、移动设备的续航能力都构成了新的挑战。

那么，是否有办法在不牺牲性能的前提下，让SSD更"聪明"地管理这些能耗呢？本文介绍的自适应链路速度管理技术（ALSM）提供了一个创新的解决方案——通过实时监控负载特征，动态调整PCIe链路速度，在不同工作场景间智能切换，从而在性能与功耗之间找到最优平衡点。这不仅代表了存储芯片厂商对市场需求的深刻理解，也预示着未来SSD设计的新方向。

👉 划线高亮 观点批注

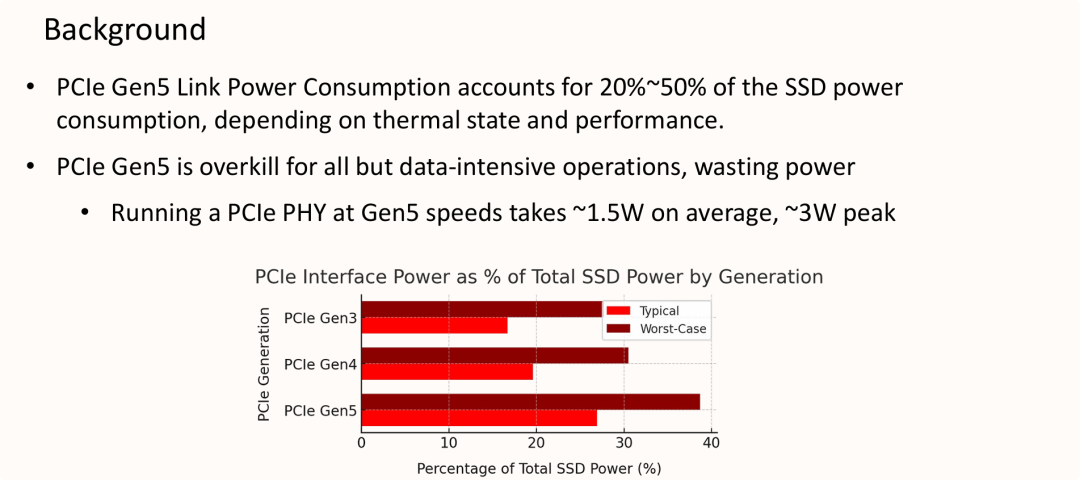

水平条形图，对比了三代 PCIe 接口功耗占 SSD 总功耗的百分比，分为“典型值（Typical，红色）”和“最坏情况（Worst-Case，深红色）”

图片的核心观点是：PCIe 接口本身已成为 Gen5 SSD 的主要功耗来源，且存在严重的能效失衡。

1. 接口功耗占比剧增： 随着 PCIe 世代演进，接口（PHY/Link）在 SSD 总能耗中的占比持续升高。在 Gen5 时代，仅仅维持链路运行就可能吃掉 SSD 近四成的电力预算。
2. 非负载敏感型浪费： 即使在低负载任务中，维持 Gen5 的高带宽物理层连接也会产生约 1.5W 的恒定功耗。这暗示了在未来的 SSD 设计中，链路功率管理（Link Power Management） 或动态带宽调整将是降低数据中心及移动端功耗的关键优化方向。

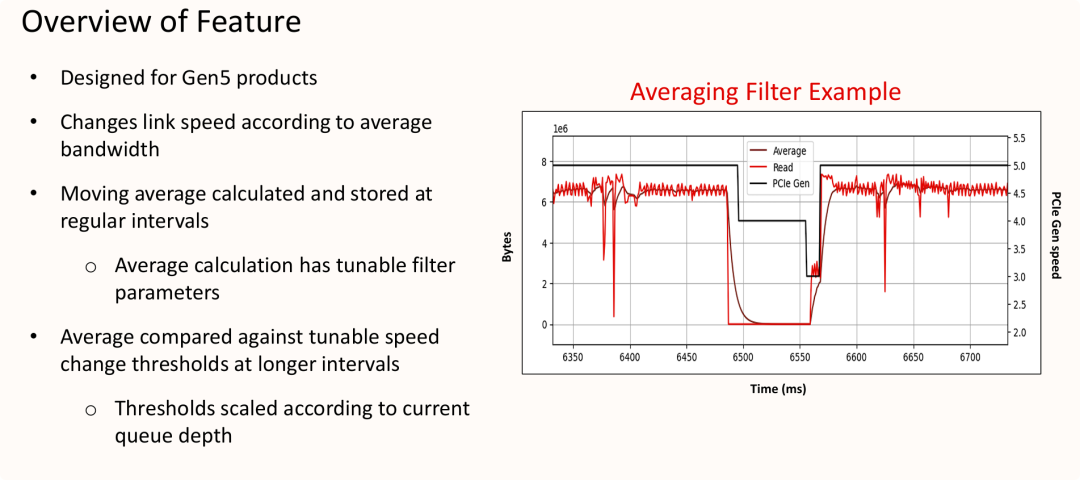

图片的核心观点是展示了一种基于负载感知的智能 PCIe 调速算法。

1. 动态节能策略： 针对 Gen5 接口功耗高的问题，该方案并未采用静态设置，而是通过实时监控平均带宽来动态调整 PCIe 链路速度（例如在空闲或低负载时从 Gen5 降至 Gen4）。
2. 抗干扰设计（Hysteresis）： 通过引入“移动平均滤波器”和“可调阈值”，该算法避免了因瞬间流量抖动而导致的链路速度频繁切换，保证了系统的稳定性。
3. 性能优先的智能感知： 算法结合了“队列深度（QD）”作为判断依据，确保在有大量数据堆积时能维持高性能，避免因误判降速而影响系统响应时间（Latency）。

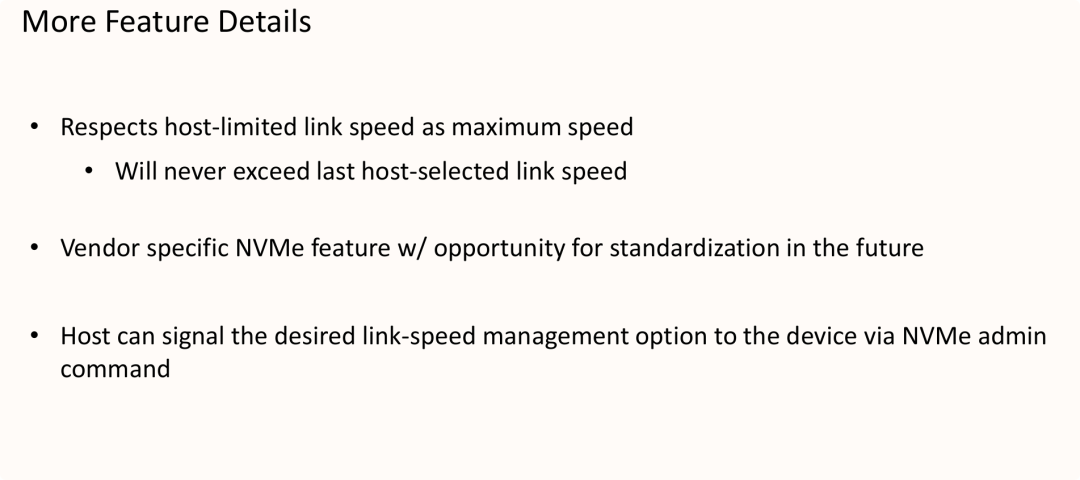

图片的核心观点是介绍一种由主机主导的动态链路速度管理机制。

1. 强制性约束： 设备必须严格遵守主机设定的链路速度上限，不可逾越。
2. 管理路径清晰： 确立了通过NVMe管理命令作为软硬件交互的控制接口。
3. 技术演进： 该特性目前虽属于厂商私有定义，但具备成为NVMe行业标准的潜力。

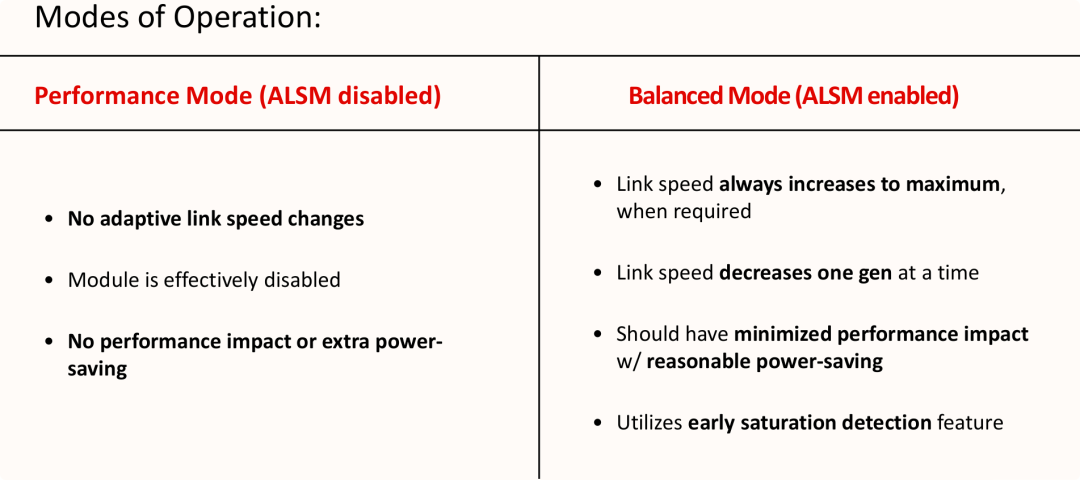

图片展示了 ALSM 技术 (Adaptive Link Speed Management，自适应链路速度管理) 如何在性能与功耗之间寻求平衡：

1. 策略差异： “高性能模式”是传统的固定高速模式，追求极致性能但功耗较高；“平衡模式”则引入了智能调节机制。
2. 升降速逻辑： 在平衡模式下，升速是阶跃式的（直接到最高），以保证瞬时响应；降速是渐进式的（逐级下降），以维持系统稳定性。
3. 智能触发： 该技术依赖于“早期饱和检测”来预判负载需求，从而在不明显牺牲性能的前提下实现节能。

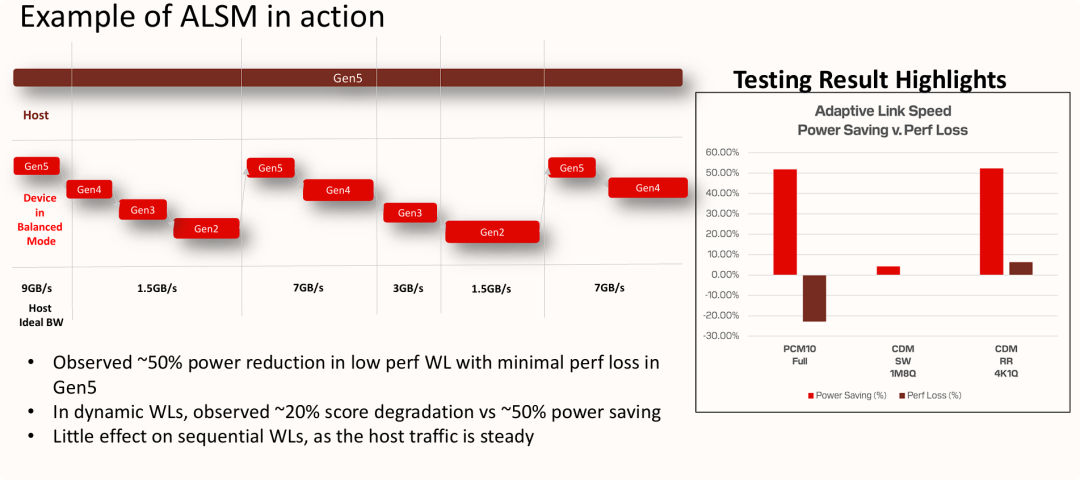

图片的核心观点是验证了 ALSM 技术在非连续高负载场景下的卓越能效比：

1. 非对称调节策略的有效性：通过“即时升频至 Gen5”保证了高负载启动时的响应，通过“逐级降频”在低负载时最大限度节省功耗。
2. 高性价比节能：在动态负载中，仅以约 20% 的性能性能代价换取了高达 50% 的功耗缩减，这对于移动设备或数据中心散热管理具有重大意义。
3. 适用场景明确：该技术最适合随机或间歇性的动态负载，而对于稳定的顺序读写负载则会自动保持在高带宽状态，不产生干扰。

补充：不同测试项（PCM10 Full, CDM SW, CDM RR）的模型场景

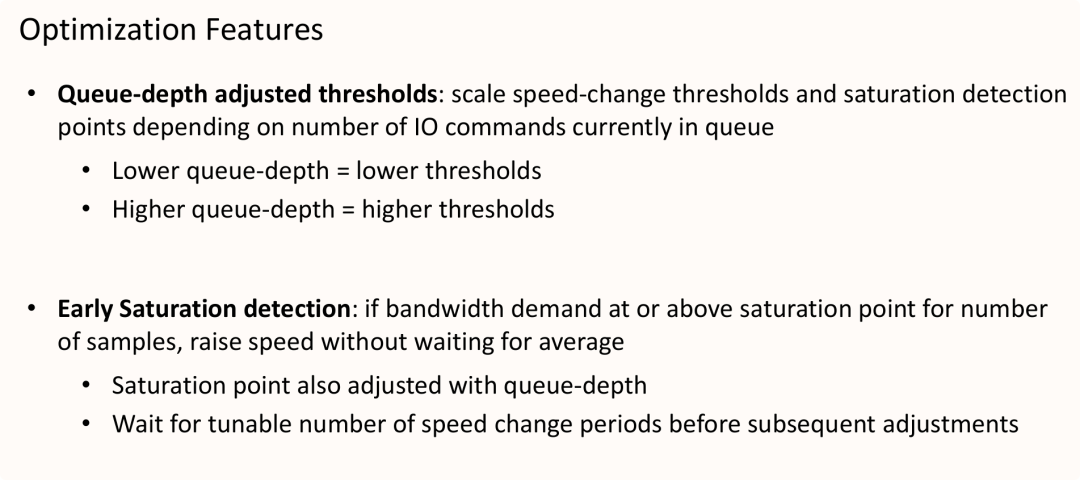

图片揭示了 ALSM 能够兼顾节能与性能的“算法大脑”：

1. 负载感知灵敏度： 系统不是使用死板的固定带宽数值来决定升降速，而是引入了队列深度（Queue-depth） 这一关键维度。这使得设备能区分“偶然的高带宽”和“真正繁忙的任务”。
2. 极速响应机制： “早期饱和检测”确保了当高负载来袭时，设备能跳过复杂的平均值计算，实现即时升速，从而将对性能的影响（Perf Loss）降到最低。
3. 稳定性控制： 通过可调的等待周期，避免了链路在不同 Gen（世代）之间反复横跳（Thrashing），保证了系统的可靠性。

延伸思考

这次分享的内容就到这里了，或许以下几个问题，能够启发你更多的思考，欢迎留言，说说你的想法~

• 在你的产品或系统中，当前是采用固定高性能模式还是已有动态功耗管理机制？ALSM这样的自适应方案在落地时会面临哪些兼容性或集成挑战？
• 如果ALSM从厂商私有特性演进为NVMe行业标准，这对整个SSD生态的影响会有多大？标准化会带来互操作性的提升，但同时是否也会削弱厂商的差异化竞争空间？
• 在你看来，功耗优化与性能保证之间是否存在本质的对立？未来是否有可能通过架构创新而非仅靠算法调整，从根本上解决PCIe接口的能效失衡问题？

原文标题：Adaptive Link Speed Management Benchmarking[1]
