ADMX3652 设计解剖 2.实物硬件补充

可以先看这个：ADMX3652 设计解剖 1.综述

这篇是实物到手，进行了一些拆解，主要补充的是以前文章里面没有出现的细节和一些未给出的芯片类型。

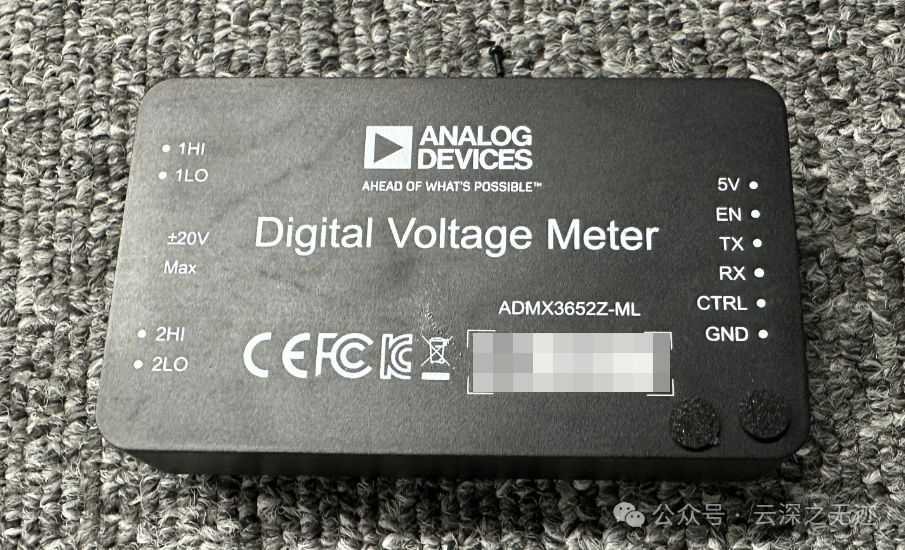

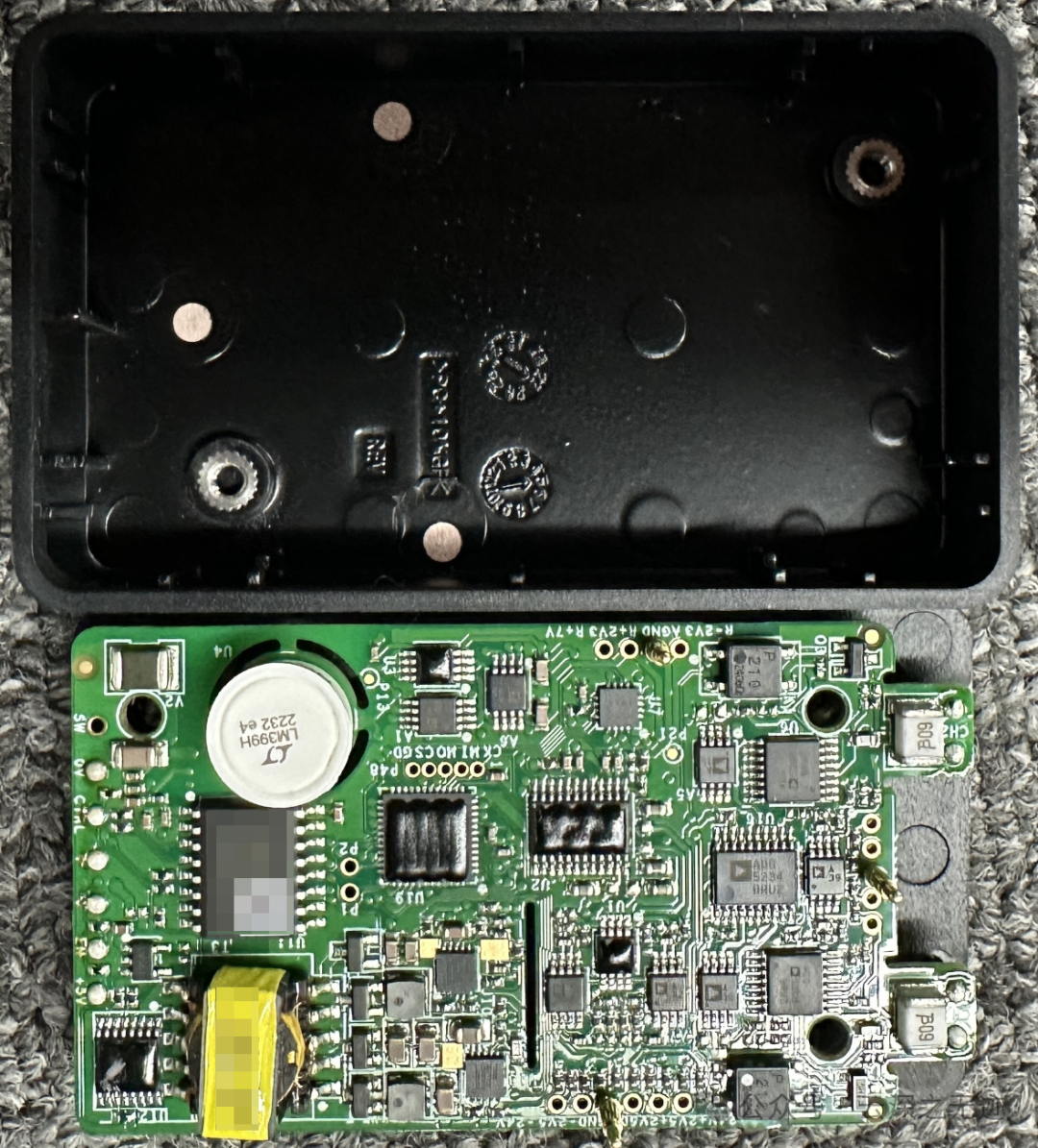

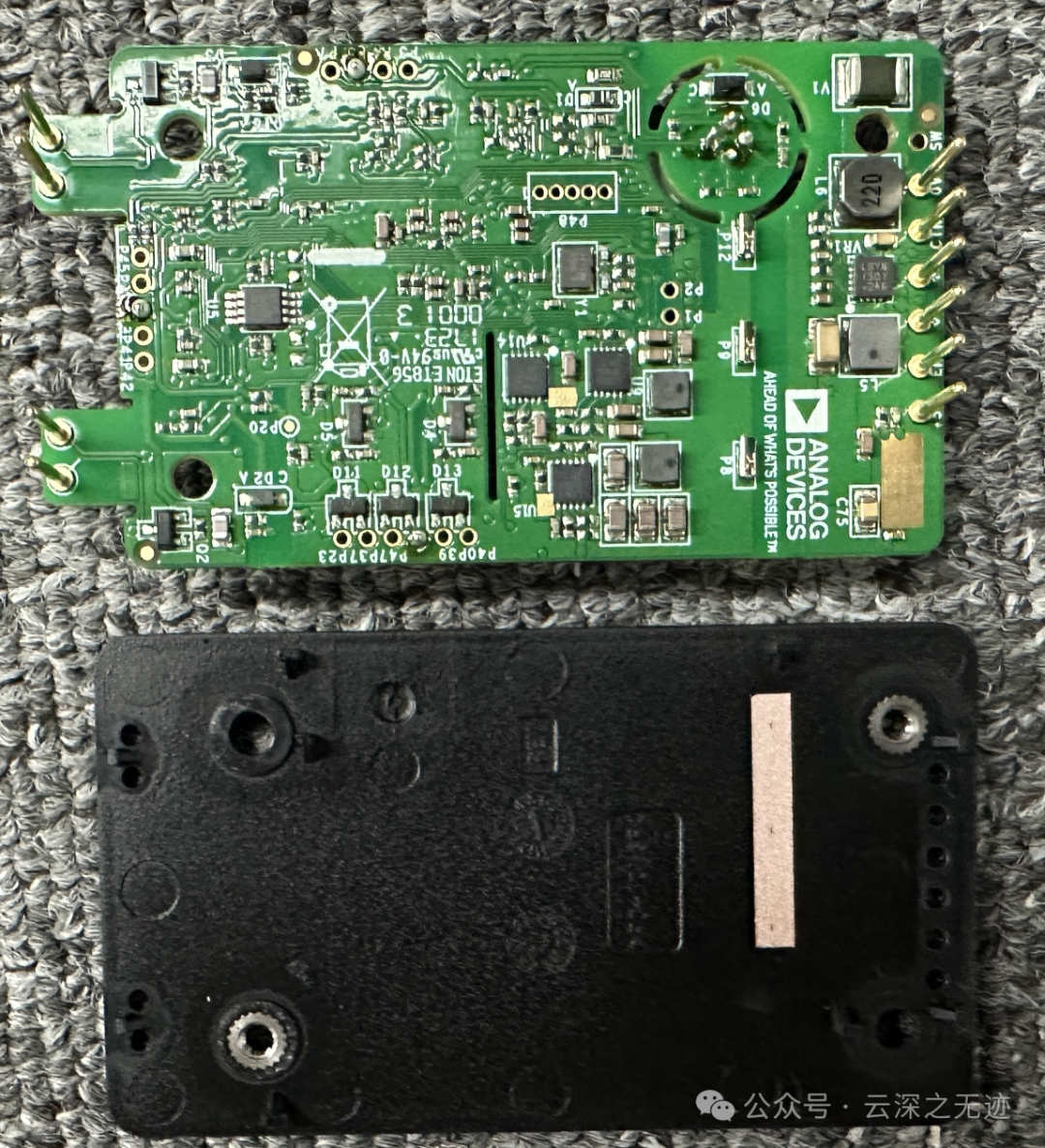

正面，真轻啊，还以为是买到假货了

正面，有两个针是顶到上面的壳子的

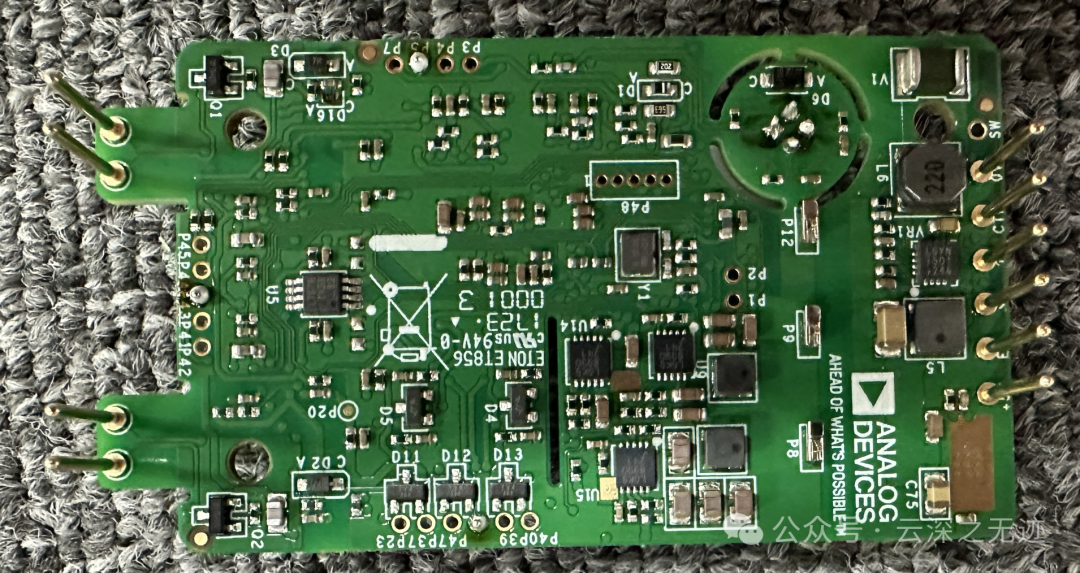

后面，我感觉是电源和电阻控制多

单独一张

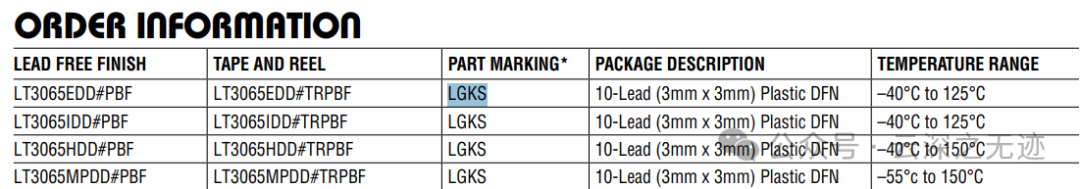

不是磨了丝印，是滴了胶，只能打磨，这个其实已经查的很详细了，但是还有一些没有补全，ADI没有TI的丝印反查，不好搞，我拍了一些图发上来了。

这是一眼就是电源，大电容，但是丝印不好找，我只能知道是什么类型的，但是不能精确的定位，不过肯定是服务核心元件的。

引脚没有问题的

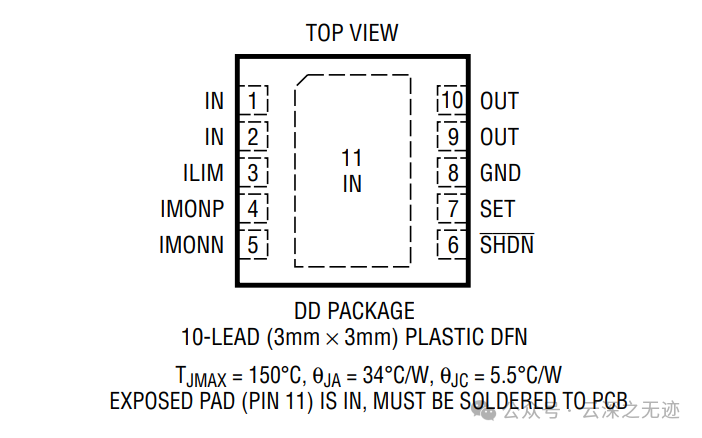

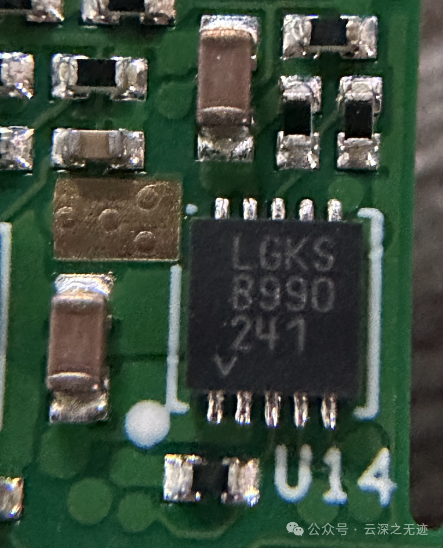

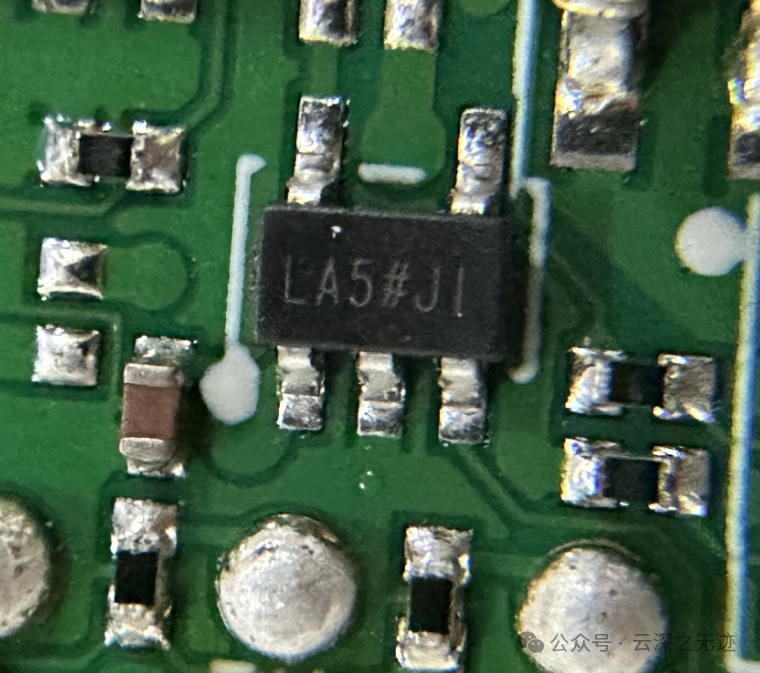

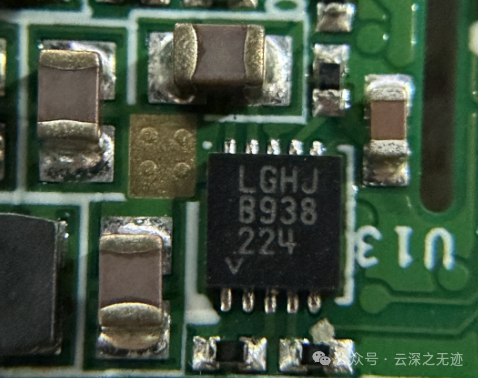

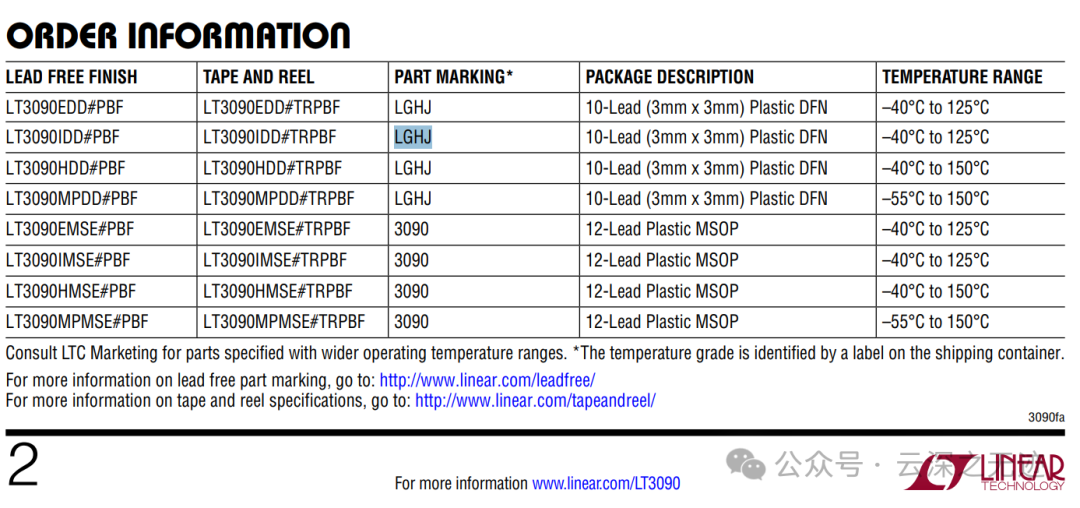

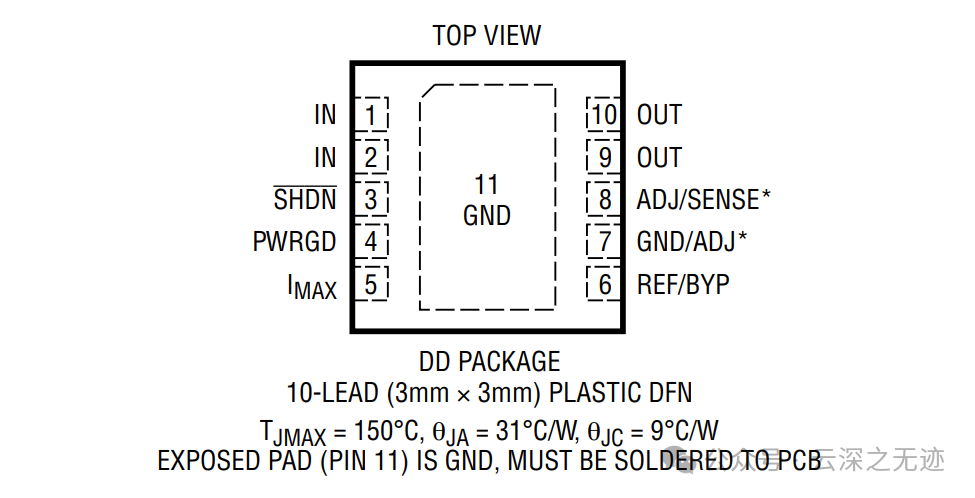

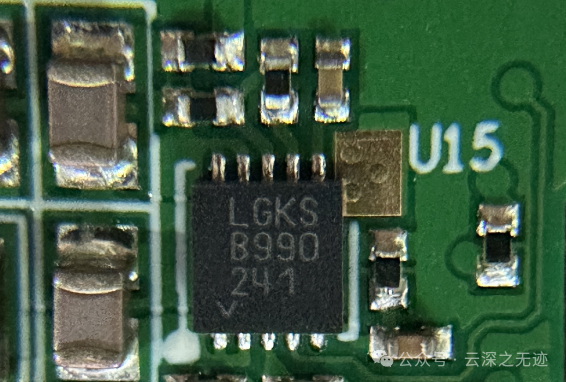

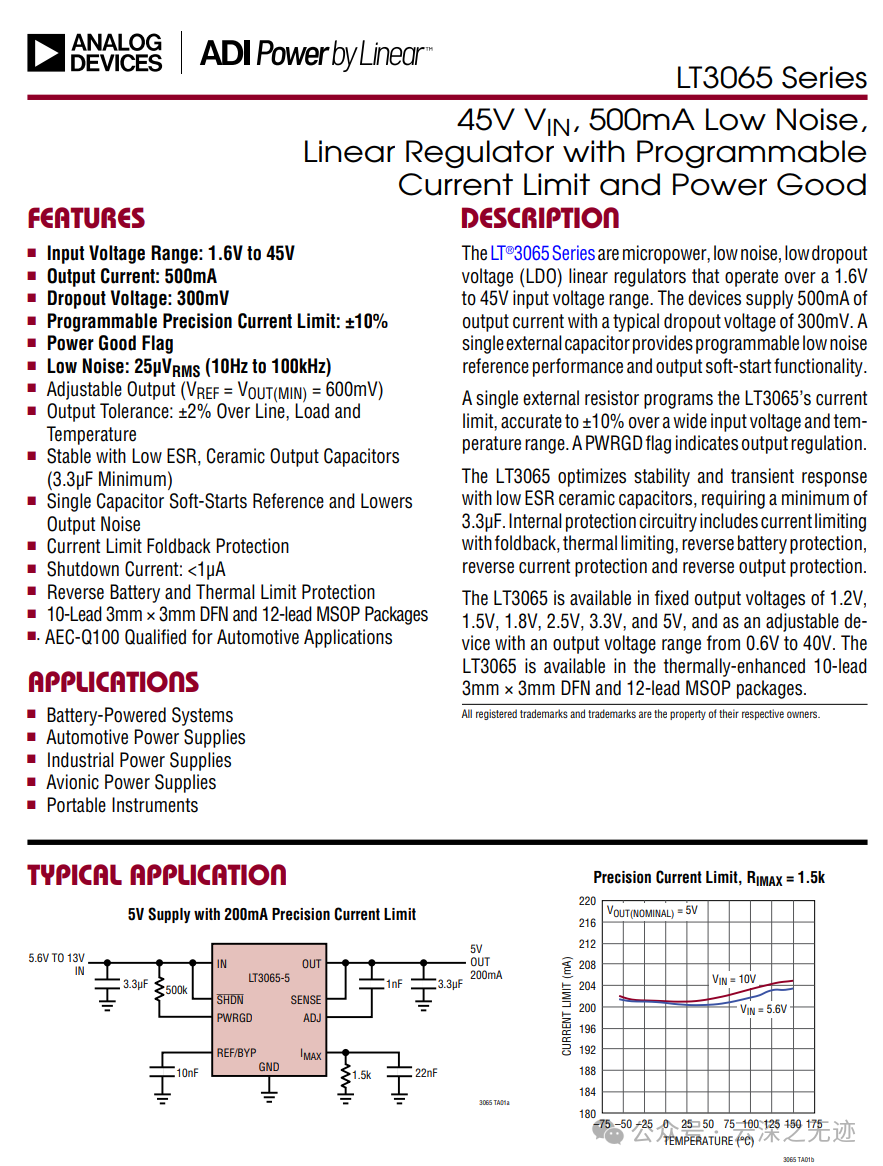

LT3090，负电压的LDO（这里不确定，只能说是LT的电源）

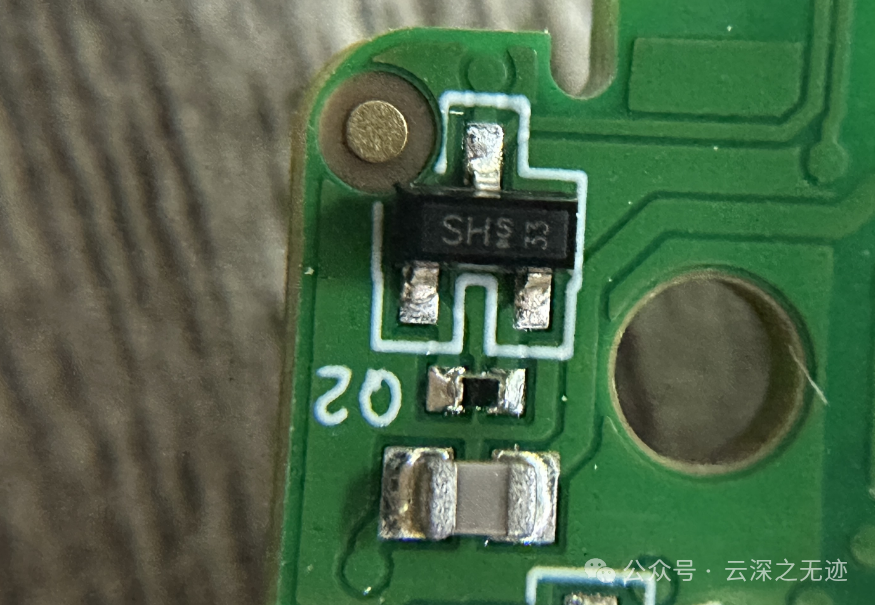

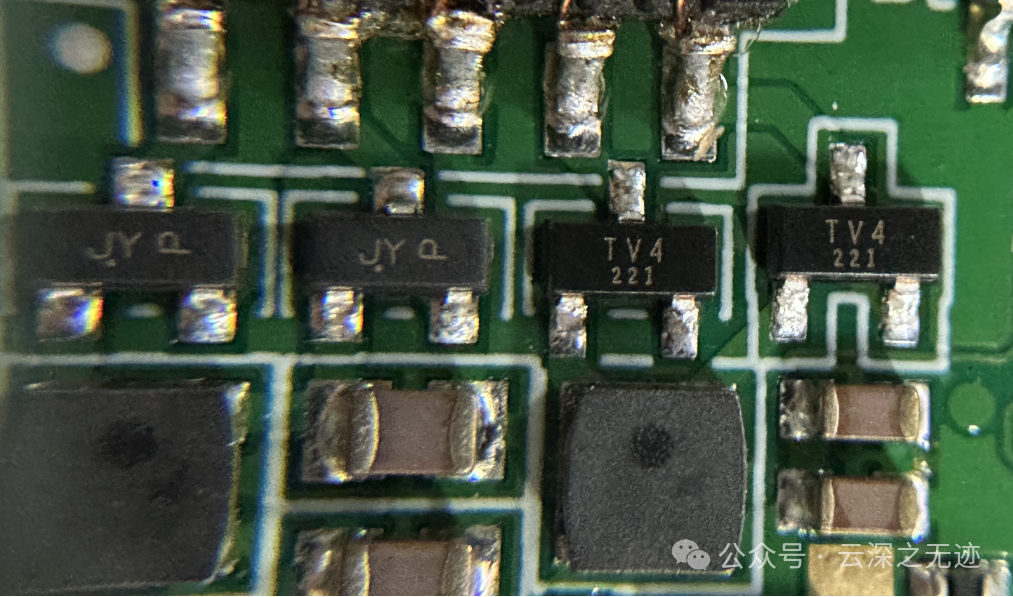

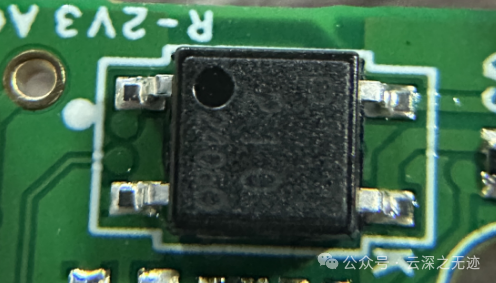

这个封装的不好说，但是看隔离，应该是一些二极管

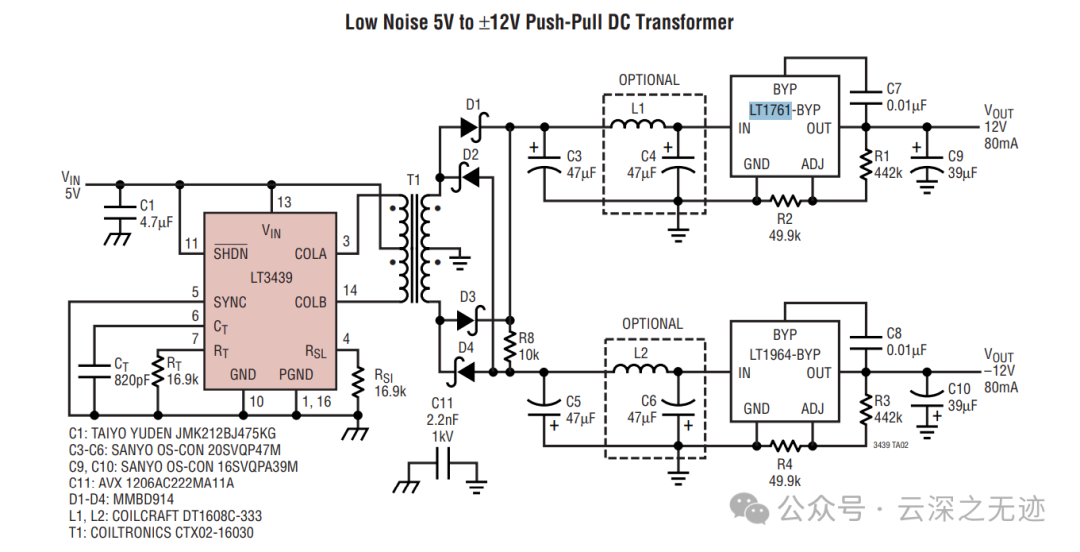

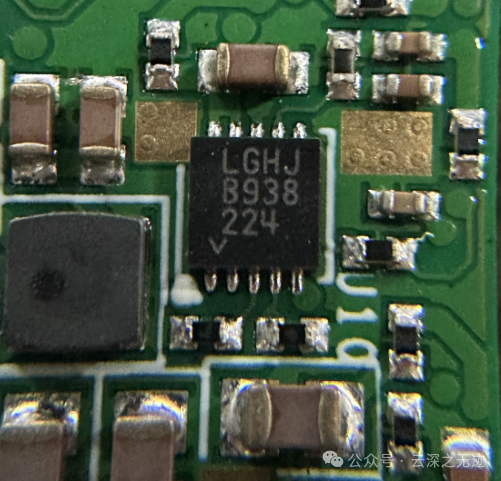

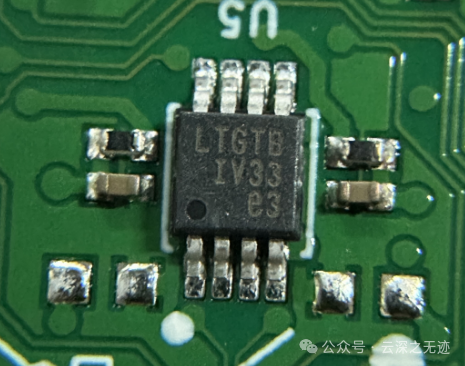

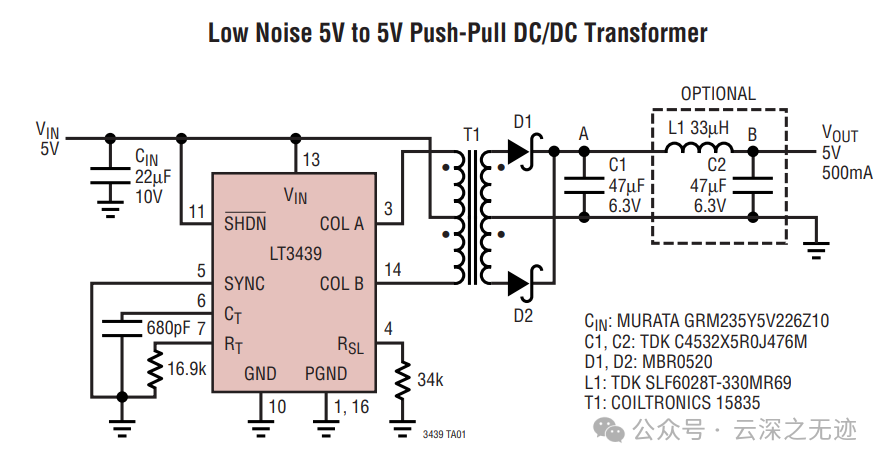

LT3439：压摆率控制超低噪声 1A 隔离式 DC/DC 变压器驱动器

也就是USB的电源是给到了这里，是一个隔离的变压器电源

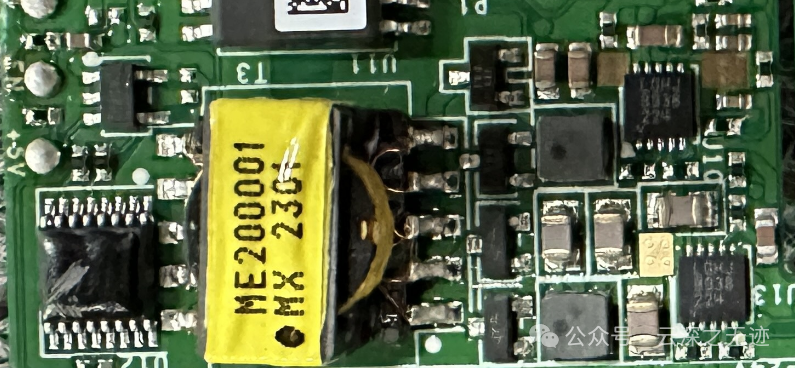

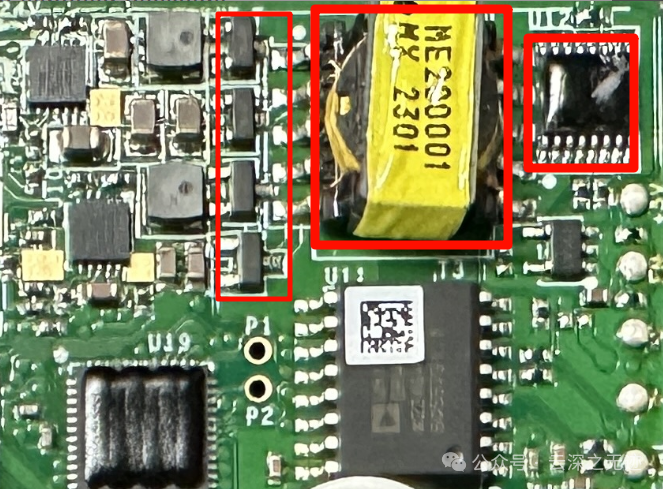

看布局，比较顺，DCDC的隔离前级，下面是几个大电感，又是跟着两个DCDC：

我是信这个设计的，除了丝印不对，都对了，而且有电感。

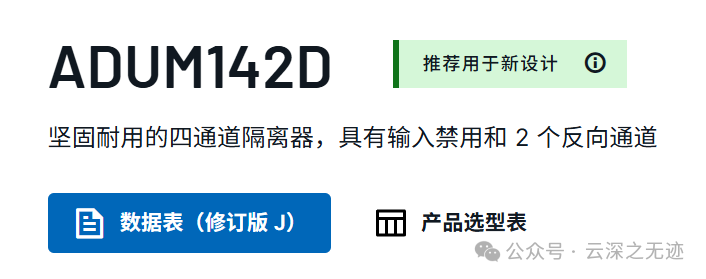

隔离了USB和MCU的链接，串口吧

OK,好东西但是太贵了

运放还没有看连接

可以看到是，进来以后有气体管做保护，主要是过压，接着光耦，接着是MUX，个人感觉是为了做短接校准的。

后面几个运放应该是辅助ADC的，我就不细看了，因为是可以和万用表的信号对上的。

对称的差分

这个不知道

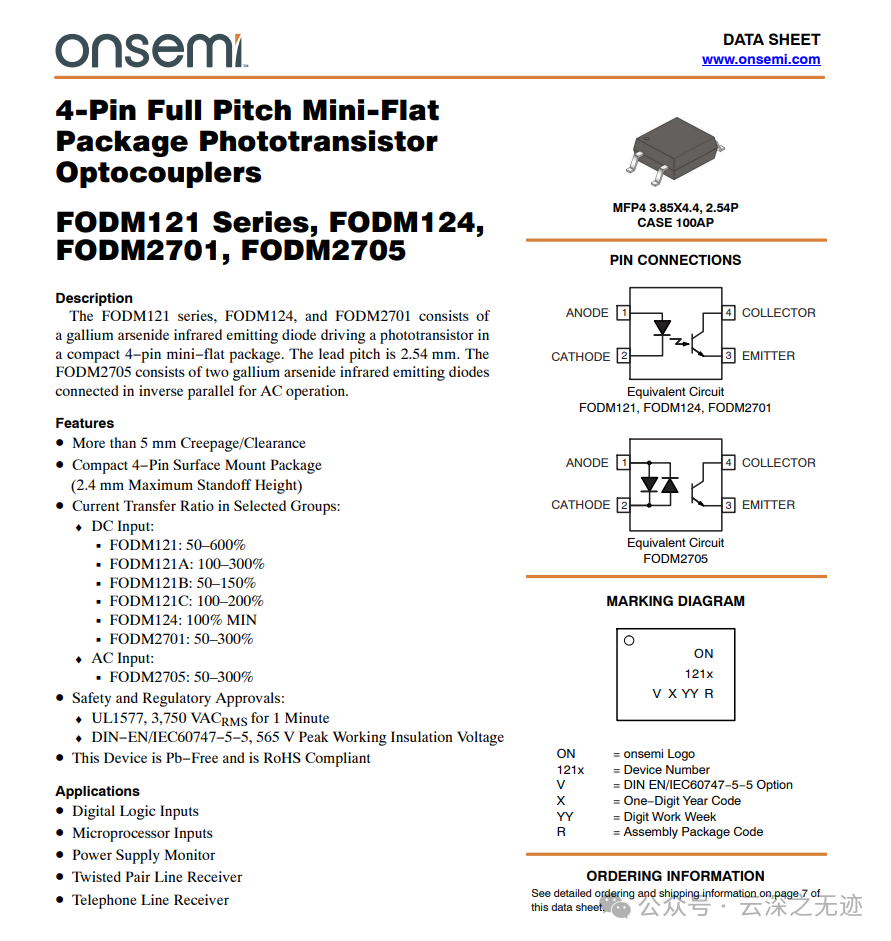

光耦

隔离前级

这个有点像温度计。。。

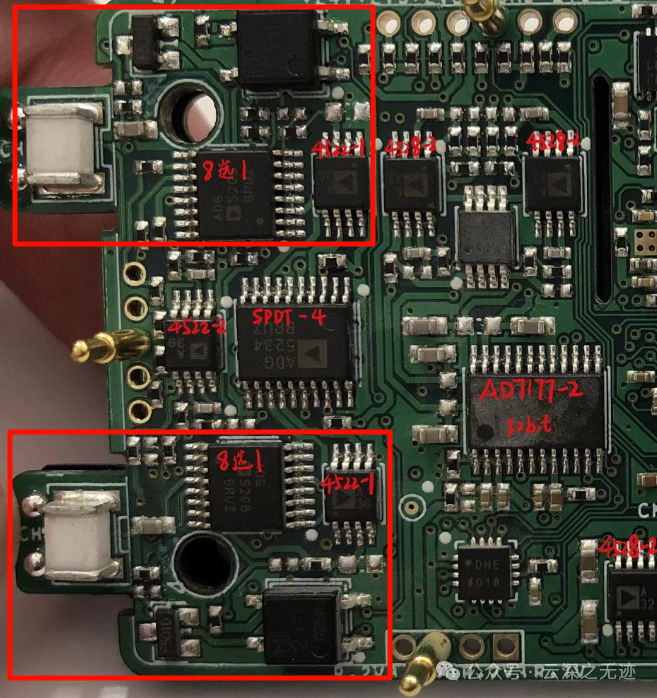

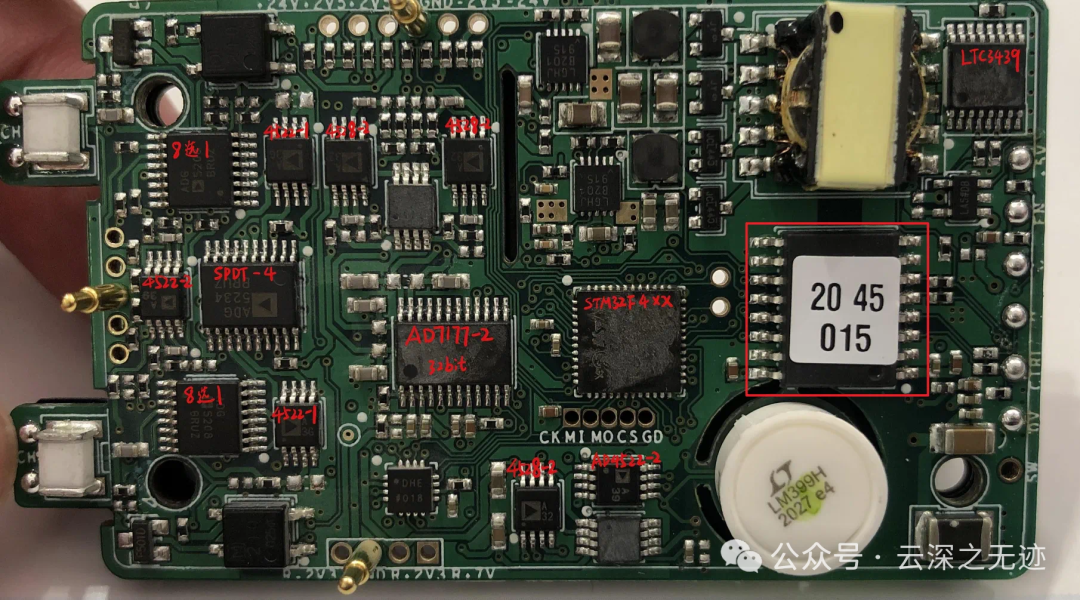

这些是背后的芯片，感兴趣的自己去查查（这里只做参考）

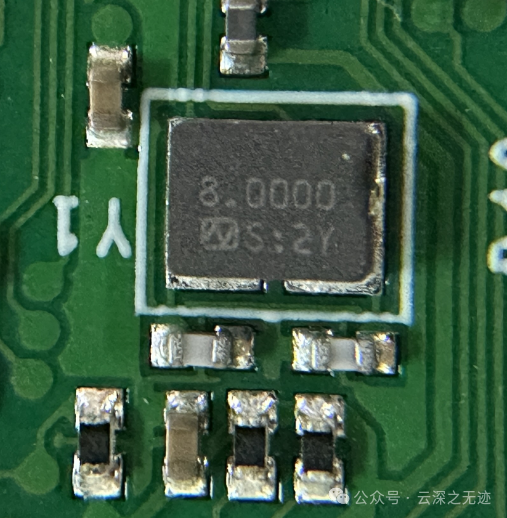

一颗大晶振

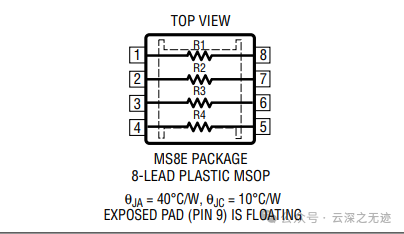

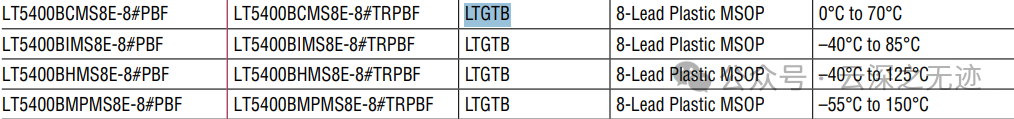

老朋友LT5400

东西昂贵就不拆了，不过可以看到，核心还是以高精度的ADC和基准构成，使用了很多的电源，来满足隔离，功耗，以及精度的要求，因为这个测量的范围比较大，在负压处理这块，不是使用的电荷泵，而是反向DCDC（叫什么名字来着）。

接下来就是前级的调理，首先是要照顾ADC的，全都都使用双运放，保证一致性，选了0失调，轨到轨的精密运放，可以少一些失调电压带来的误差。在这篇文章： 七位半高精度DAQ如何设计？ADI工程师带你实测对比！

也是推荐了差不多的型号：

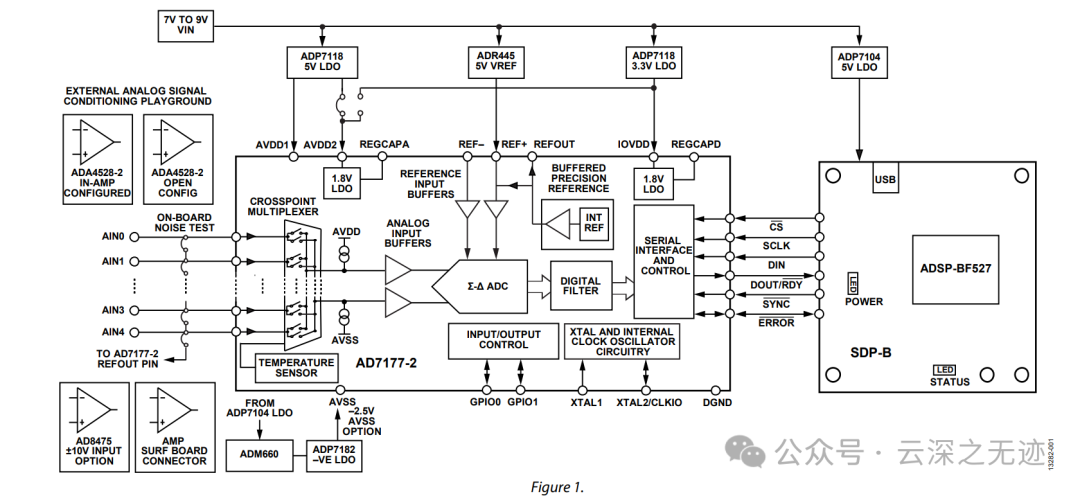

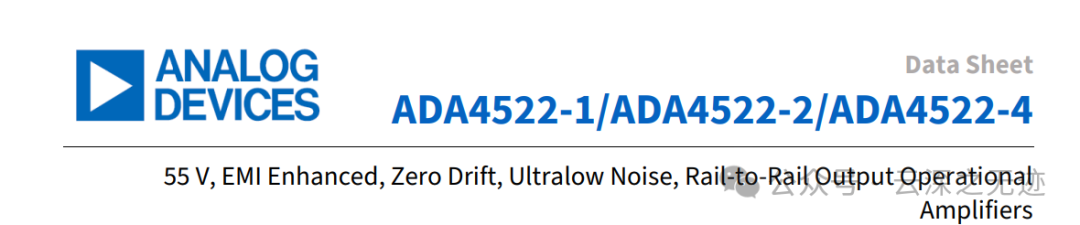

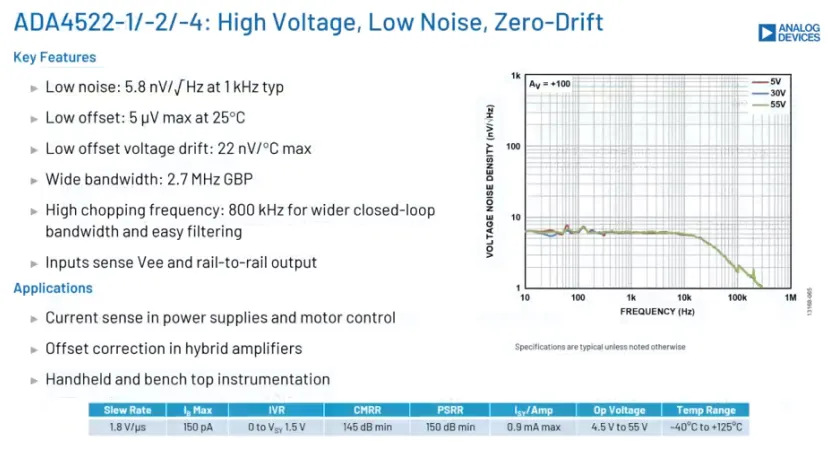

ADA4522：这是一款高压零漂移低噪声放大器，最高供电电压可达55V。它具有5.8nV/√Hz的电压噪声密度和超低的22nV/℃偏置电压漂移，广泛应用于手持和台式测量仪器。

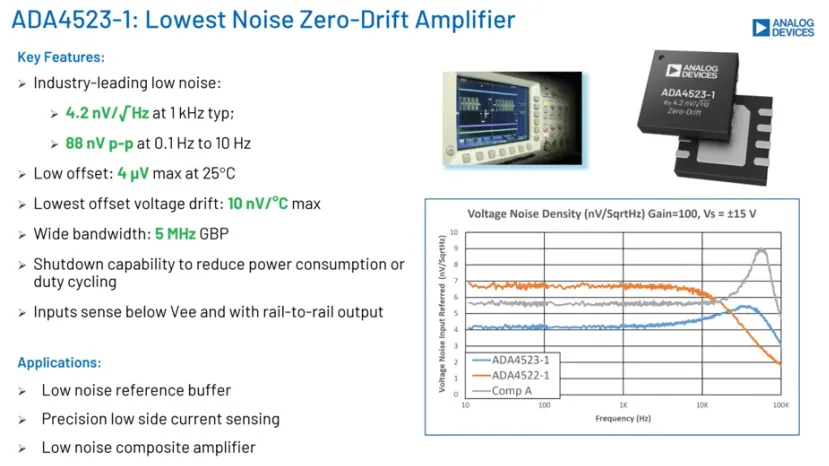

ADA4523-1：这是最新推出的放大器，具有4.2nV/√Hz的电压噪声密度和88nV p-p的低频噪声，被称为业界最低噪声的零漂移放大器。其偏置电压漂移只有10nV/℃，增益带宽积为5MHz，比ADA4522更宽。下图对比了ADA4523、ADA4522以及其他公司产品的性能。

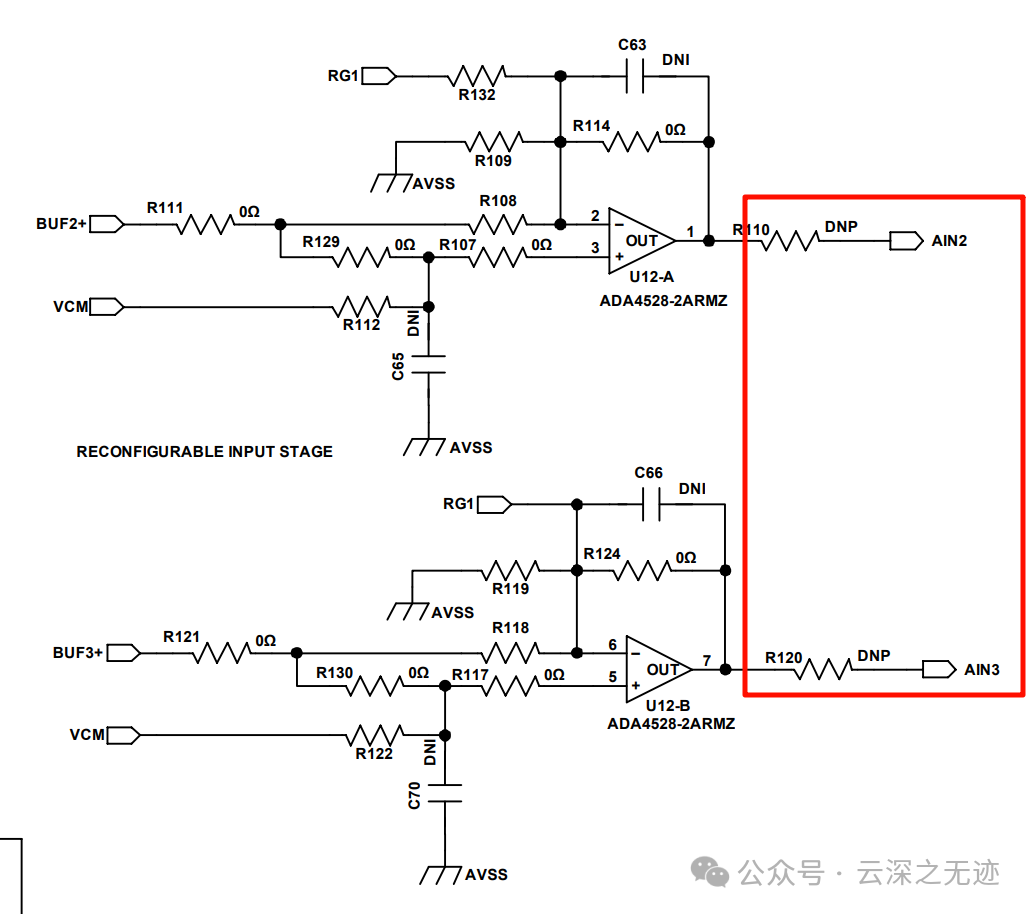

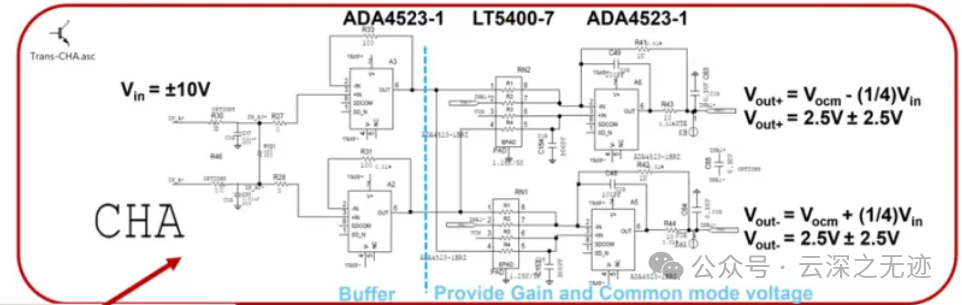

将±10V 范围的输入信号（单端）通过缓冲、增益变换和共模移位，转换为差分信号输出。

使用两颗零漂移精密运放 ADA4523-1，将 ±10V 的单端输入信号 Vin 分别缓冲（A1、A2）：

1. 对称电阻分压后送入两个缓冲器。
2. 输出电压范围仍为 ±10V，但提供了高输入阻抗，消除了源阻抗影响。

使用 LT5400-7 高精度激光匹配电阻网络进行差分放大设计：可以提供 1/4增益（0.25×），差分信号生成，最后提供共模参考点（通过 Vcm = 2.5V 进行偏置），电阻网络设计也能保证增益精度和共模抑制（CMRR）

再使用两颗 ADA4523-1 运放（A4、A5）进行差分输出缓冲，提供：

高输出驱动能力，输出直流偏置 = 2.5V；

最后差分输出电压：±2.5V（适配 5V 满量程的 ADC）

思路大概就是这样，但是噪音是一点也控制不了，算的全对，焊板子一塌糊涂，再说吧。

https://www.ftdichip.com/Support/Documents/DataSheets/ICs/DS_FT232R_V212.pdf
