Xilinx，Zynq，AXI4互连。配置寄存器片和数据fifo选项的性能含义是什么？

Question

考虑PL (FPGA)侧的AXI4互连。

​

​

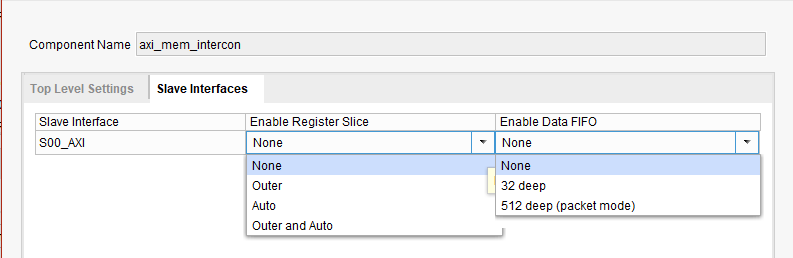

当我双击查看可用选项时，从接口中有一个选项卡。包含以下选项。

​

​

启用寄存器片的目的是什么？外部是指L2缓存吗？汽车是什么意思？

启用数据FIFO的目的是什么？为了突发交易？DMA控制器不是有自己的FIFO吗？

Answer 1

寄存器片

启用寄存器片 (AXI互连v2.1-PG.93)基本上会在AXI主连接和从连接之间创建一条管道，以中断关键的定时路径。它似乎没有任何与L2缓存相关的内容。可用的选项为您提供以下内容(pg )。113)：

• 如果未选择任何(0)，则不插入寄存器片。
• 如果选择外部(1)，则在SI耦合器单元层次结构的SI侧插入寄存器片。
• 如果自动(2)被选择，如果检测到具有公共定时路径的SI耦合器单元，则在SI耦合器单元层次结构中自动插入寄存器片。
• 如果选择外部和Auto (3)，则在SI耦合器单元层次结构的SI侧插入寄存器片，如果检测到具有公共定时路径的SI耦合器单元，则可以插入附加寄存器片。

AXI参考指南在第91页为AXI系统优化提供了指导。例如，它指出：“大而复杂的IP块，如处理器、DDR3内存控制器和PCIe网桥是启用寄存器片的良好选择。寄存器片打破了定时路径，允许位置和路由(PAR)工具更自由地移动一个大的IP块，使其远离互连核和其他IP逻辑的拥塞”。尽管如此，我还是建议阅读整个章节，因为过度使用寄存器片可能会适得其反。

数据FIFO

启用数据FIFO的目的是提供数据缓冲并支持更高的吞吐量。32深模式选项提供了基于32深度LUT的FIFO (仅数据信道)，而512 deep (分组模式)提供了基于512个深块RAM的分组FIFO。分组FIFO模式在相关地址信道上提供了一个额外的32深度FIFO，以避免在突发过程中出现满/空的中断。这基本上增加了读/写操作的延迟，以避免中断。要获得更多的深度信息，请阅读以下页面。(AXI互连v2.1-PG.94)。这些备选方案规定如下：

• 如果参数值为0，则不插入数据FIFO。
• 如果参数值为1，则插入32深度数据FIFO .
• 如果参数值为2，则插入512深度的数据FIFO，并启用其数据包模式功能。

最后，我不知道Xilinx的DMA实现的要求，但我相信如果接收模块的速度不如DMA，那么包含缓冲区的意图就会出现。也就是说，DMA可以提供比模块所能读取的更多的数据，因此缓冲其输出可以提高通信速度(在某些情况下释放DMA的速度更快)。
