社区首页 >问答首页 >VHDL中并行CRC CCITT 16 Kermit

问VHDL中并行CRC CCITT 16 Kermit
EN

Stack Overflow用户
提问于 2017-09-18 20:27:11
回答 1查看 1.5K关注 0票数 2

我试图用VHDL语言实现CCITT 16真类型(Kermit)。

以下是参数：

代码语言：javascript
复制
width=16
poly=0x1021
init=0x0000
refin=true
refout=true
xorout=0x0000
check=0x2189
residue=0x0000
name="KERMIT"

我有32位数据，并希望生成16位CRC Kermit类型.我使用CRC发生器来生成VHDL代码。用于生成代码的设置/参数是：

  1. 时钟正边触发
  2. 重置活动低，初始值为0x0000
  3. 输入寄存器的第一个位是LSB，因为Kermit有Refin true。
  4. 数据总线宽度32
  5. 聚x^15+x^12+x^5+1或CCITT 16 bit XMODEM type
  6. 初值0x0000

下面是一个示例：

代码语言：javascript
复制
Data_in:                 0x54091010
CRC value kermit:        0xBEF4
CRC value Xmodem:        0x3019
CRC generated from code: 0x980C

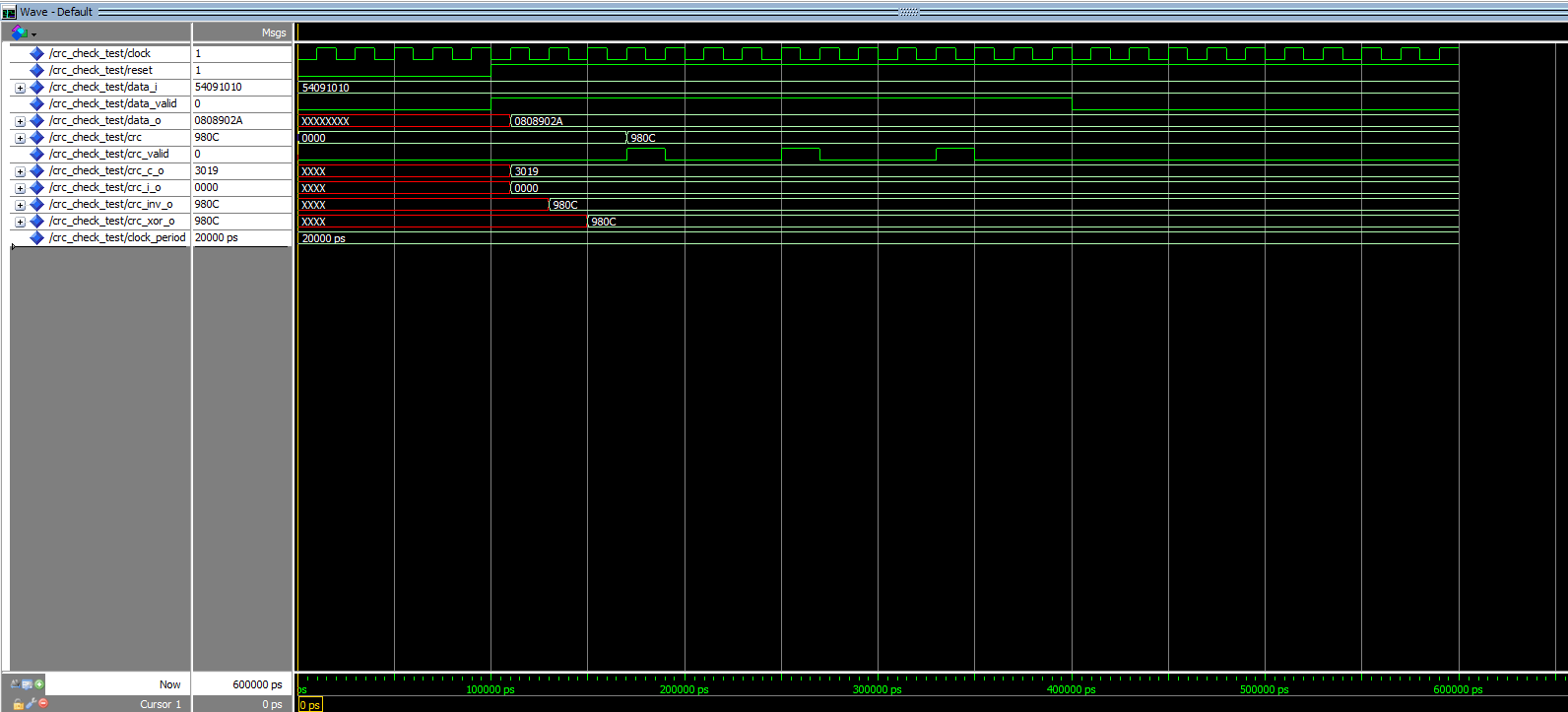

下面是Modelsim的模拟：

(点击放大)

如果您观察仿真波形图，那么您将发现代码生成正确的XModem CRC，但是由于REFIn和REFOUT对于Kermit是正确的，因此CRC被反射，即0x980C (0x3019非反射CRC)。下一步是使用初始值0x0000对其进行异或，这将产生相同的CRC，即0x980C。

这些数据也反映在最后的“儿童权利公约”之前。

请让我知道，如果我做了一些错误，因为我是困惑，因为许多CRC格式。

代码语言：javascript
复制
-- ********************************
--           Specification
-- ********************************
-- File Name       : CRC16_DATA32.vhd
-- Description     : CRC Engine ENTITY
-- Clock           : Positive Edge
-- Reset           : Active Low
-- First Serial    : MSB
-- Data Bus Width  : 32 bits
-- Polynomial      : (0 5 12 16)
-- Date            : 14-Sep-2017
-- Version         : 1.0
-- ########################################################################

LIBRARY IEEE ;
USE ieee.std_logic_1164.all ;
USE ieee.std_logic_arith.all ;
USE ieee.std_logic_unsigned.all ;

ENTITY crc_gen IS
   PORT(
           clock                : IN  STD_LOGIC;
           reset                : IN  STD_LOGIC;

           data_i               : IN  STD_LOGIC_VECTOR(31 DOWNTO 0);
           data_valid           : IN  STD_LOGIC;
       data_o               : OUT  STD_LOGIC_VECTOR(31 DOWNTO 0);

           crc              : OUT STD_LOGIC_VECTOR(15 DOWNTO 0);
           crc_valid            : OUT STD_LOGIC;

       crc_c_o                  : out STD_LOGIC_VECTOR(15 DOWNTO 0);
       crc_i_o                  : out STD_LOGIC_VECTOR(15 DOWNTO 0);

       crc_inv_o            : out STD_LOGIC_VECTOR(15 DOWNTO 0);
       crc_xor_o                : out STD_LOGIC_VECTOR(15 DOWNTO 0));
END crc_gen;

ARCHITECTURE behave OF crc_gen IS

function reverse_any_vector (a: in std_logic_vector)
return std_logic_vector is
  variable result: std_logic_vector(a'RANGE);
  alias aa: std_logic_vector(a'REVERSE_RANGE) is a;
begin
  for i in aa'RANGE loop
    result(i) := aa(i);
  end loop;
  return result;
end; -- function reverse_any_vector

function crc_xor(b: in std_logic_vector; c: in std_logic_vector)
    return std_logic_vector is
    variable crc_xor_c: std_logic_vector (15 downto 0);
begin
        crc_xor_c := b xor c;
        return crc_xor_c;
end;


    SIGNAL crc_r                : STD_LOGIC_VECTOR(15 DOWNTO 0);--reverse crc value
    SIGNAL crc_c                : STD_LOGIC_VECTOR(15 DOWNTO 0);-- computing crc value
    SIGNAL crc_i                : STD_LOGIC_VECTOR(15 DOWNTO 0); --initial crc value
    SIGNAL crc_inv_i            : STD_LOGIC_VECTOR(15 DOWNTO 0);
    SIGNAL crc_xor_i            : STD_LOGIC_VECTOR(15 DOWNTO 0);
    SIGNAL data         : STD_LOGIC_VECTOR(31 DOWNTO 0);
    SIGNAL clk_count        : INTEGER range 0 to 3;

BEGIN



crc_c(0) <= data(31) XOR data(27) XOR data(20) XOR data(11) XOR data(4) XOR crc_i(11) XOR crc_i(4) XOR data(3) XOR crc_i(12) XOR data(9) XOR crc_i(6) XOR data(12) XOR crc_i(3) XOR data(23) XOR data(5) XOR crc_i(10) XOR data(19);
crc_c(1) <= data(30) XOR data(26) XOR data(19) XOR data(10) XOR data(3) XOR crc_i(12) XOR crc_i(5) XOR data(2) XOR crc_i(13) XOR data(8) XOR crc_i(7) XOR data(11) XOR crc_i(4) XOR data(22) XOR data(4) XOR crc_i(11) XOR data(18);
crc_c(2) <= data(29) XOR data(25) XOR data(18) XOR data(9) XOR data(2) XOR crc_i(13) XOR crc_i(6) XOR data(1) XOR crc_i(14) XOR data(7) XOR crc_i(8) XOR data(10) XOR crc_i(5) XOR data(21) XOR data(3) XOR crc_i(12) XOR data(17);
crc_c(3) <= data(28) XOR data(24) XOR data(17) XOR data(8) XOR data(1) XOR crc_i(14) XOR crc_i(7) XOR data(0) XOR crc_i(15) XOR data(6) XOR crc_i(9) XOR data(9) XOR crc_i(6) XOR data(20) XOR data(2) XOR crc_i(13) XOR data(16);
crc_c(4) <= data(27) XOR data(23) XOR data(16) XOR data(7) XOR data(0) XOR crc_i(15) XOR crc_i(8) XOR data(5) XOR crc_i(10) XOR data(8) XOR crc_i(7) XOR data(19) XOR data(1) XOR crc_i(14) XOR data(15) XOR crc_i(0);
crc_c(5) <= data(31) XOR data(26) XOR data(22) XOR data(15) XOR data(6) XOR crc_i(9) XOR crc_i(0) XOR data(7) XOR crc_i(8) XOR data(18) XOR data(0) XOR crc_i(15) XOR data(14) XOR crc_i(1) XOR data(27) XOR data(20) XOR data(11) XOR crc_i(4) XOR data(3) XOR crc_i(12) XOR data(9) XOR crc_i(6) XOR data(12) XOR crc_i(3) XOR data(23) XOR data(5) XOR crc_i(10) XOR data(19);
crc_c(6) <= data(30) XOR data(25) XOR data(21) XOR data(14) XOR data(5) XOR crc_i(10) XOR crc_i(1) XOR data(6) XOR crc_i(9) XOR data(17) XOR data(13) XOR crc_i(2) XOR data(26) XOR data(19) XOR data(10) XOR crc_i(5) XOR data(2) XOR crc_i(13) XOR data(8) XOR crc_i(7) XOR data(11) XOR crc_i(4) XOR data(22) XOR data(4) XOR crc_i(11) XOR data(18);
crc_c(7) <= data(29) XOR data(24) XOR data(20) XOR data(13) XOR data(4) XOR crc_i(11) XOR crc_i(2) XOR data(5) XOR crc_i(10) XOR data(16) XOR data(12) XOR crc_i(3) XOR data(25) XOR data(18) XOR data(9) XOR crc_i(6) XOR data(1) XOR crc_i(14) XOR data(7) XOR crc_i(8) XOR data(10) XOR crc_i(5) XOR data(21) XOR data(3) XOR crc_i(12) XOR data(17);
crc_c(8) <= data(28) XOR data(23) XOR data(19) XOR data(12) XOR data(3) XOR crc_i(12) XOR crc_i(3) XOR data(4) XOR crc_i(11) XOR data(15) XOR data(11) XOR crc_i(0) XOR crc_i(4) XOR data(24) XOR data(17) XOR data(8) XOR crc_i(7) XOR data(0) XOR crc_i(15) XOR data(6) XOR crc_i(9) XOR data(9) XOR crc_i(6) XOR data(20) XOR data(2) XOR crc_i(13) XOR data(16);
crc_c(9) <= data(27) XOR data(22) XOR data(18) XOR data(11) XOR data(2) XOR crc_i(13) XOR crc_i(4) XOR data(3) XOR crc_i(12) XOR data(14) XOR data(10) XOR crc_i(1) XOR crc_i(5) XOR data(23) XOR data(16) XOR data(7) XOR crc_i(8) XOR data(5) XOR crc_i(10) XOR data(8) XOR crc_i(7) XOR data(19) XOR data(1) XOR crc_i(14) XOR data(15) XOR crc_i(0);
crc_c(10) <= data(26) XOR data(21) XOR data(17) XOR data(10) XOR data(1) XOR crc_i(14) XOR crc_i(5) XOR data(2) XOR crc_i(13) XOR data(13) XOR data(9) XOR crc_i(2) XOR crc_i(6) XOR data(22) XOR data(15) XOR data(6) XOR crc_i(9) XOR data(4) XOR crc_i(0) XOR crc_i(11) XOR data(7) XOR crc_i(8) XOR data(18) XOR data(0) XOR crc_i(15) XOR data(14) XOR crc_i(1);
crc_c(11) <= data(25) XOR data(20) XOR data(16) XOR data(9) XOR data(0) XOR crc_i(15) XOR crc_i(6) XOR data(1) XOR crc_i(14) XOR data(12) XOR data(8) XOR crc_i(3) XOR crc_i(7) XOR data(21) XOR data(14) XOR data(5) XOR crc_i(10) XOR data(3) XOR crc_i(1) XOR crc_i(12) XOR data(6) XOR crc_i(9) XOR data(17) XOR data(13) XOR crc_i(2);
crc_c(12) <= data(31) XOR data(24) XOR data(15) XOR data(8) XOR crc_i(7) XOR data(0) XOR crc_i(15) XOR crc_i(0) XOR data(7) XOR crc_i(8) XOR data(13) XOR data(2) XOR crc_i(2) XOR crc_i(13) XOR data(16) XOR data(27) XOR data(3) XOR crc_i(12) XOR data(9) XOR crc_i(6) XOR data(23);
crc_c(13) <= data(30) XOR data(23) XOR data(14) XOR data(7) XOR crc_i(8) XOR crc_i(1) XOR data(6) XOR crc_i(9) XOR data(12) XOR data(1) XOR crc_i(3) XOR crc_i(14) XOR data(15) XOR crc_i(0) XOR data(26) XOR data(2) XOR crc_i(13) XOR data(8) XOR crc_i(7) XOR data(22);
crc_c(14) <= data(29) XOR data(22) XOR data(13) XOR data(6) XOR crc_i(9) XOR crc_i(2) XOR data(5) XOR crc_i(10) XOR data(11) XOR data(0) XOR crc_i(4) XOR crc_i(15) XOR data(14) XOR crc_i(1) XOR data(25) XOR data(1) XOR crc_i(14) XOR data(7) XOR crc_i(8) XOR data(21);
crc_c(15) <= data(28) XOR data(21) XOR data(12) XOR data(5) XOR crc_i(10) XOR crc_i(3) XOR data(4) XOR crc_i(11) XOR data(10) XOR crc_i(5) XOR data(13) XOR crc_i(2) XOR data(24) XOR data(0) XOR crc_i(15) XOR data(6) XOR crc_i(9) XOR data(20);

crc_gen_process : PROCESS(clock, reset)

BEGIN
 IF(reset = '0') THEN
    crc_r <= "0000000000000000" ;
    crc_valid <='0';
    clk_count <= 0 ;
 ELSIF( clock 'EVENT AND clock = '1') THEN
        if (data_valid = '1' and clk_count = 0) then
    --data<=data_i;
    data <= reverse_any_vector (data_i);
    crc_i <= "0000000000000000" ;
    crc_valid <='0';
    clk_count<= clk_count+1;
    elsif (data_valid = '1' and clk_count = 1) then
    crc_inv_i <= reverse_any_vector (crc_c);
    crc_valid <='0';
    clk_count<= clk_count+1;
    elsif (data_valid = '1' and clk_count = 2) then
    crc_xor_i <= crc_xor (x"0000", crc_inv_i);
    crc_valid <='0';
    clk_count<= clk_count+1;
    elsif (data_valid = '1' and clk_count = 3) then
    crc_r <= crc_xor_i;
    crc_valid <='1';
    clk_count <= 0 ;
    END IF;
 END IF;
END PROCESS crc_gen_process;




data_o <= data;
crc_c_o <= crc_c;
crc_i_o <= crc_i;
crc_inv_o <= crc_inv_i;
crc_xor_o <= crc_xor_i;
crc <= crc_r;


END behave;

    ****************************************************************************
Simulation testbench
****************************************************************************
LIBRARY ieee;
USE ieee.std_logic_1164.ALL;

ENTITY crc_check_test IS
END crc_check_test;

ARCHITECTURE behavior OF crc_check_test IS
component crc_gen
port (
       clock                : IN  STD_LOGIC;
           reset                : IN  STD_LOGIC;

           data_i               : IN  STD_LOGIC_VECTOR(31 DOWNTO 0);
           data_valid           : IN  STD_LOGIC;
       data_o               : OUT  STD_LOGIC_VECTOR(31 DOWNTO 0);

           crc              : OUT STD_LOGIC_VECTOR(15 DOWNTO 0);
           crc_valid            : OUT STD_LOGIC;

       crc_c_o                  : out STD_LOGIC_VECTOR(15 DOWNTO 0);
       crc_i_o                  : out STD_LOGIC_VECTOR(15 DOWNTO 0);

       crc_inv_o            : out STD_LOGIC_VECTOR(15 DOWNTO 0);
       crc_xor_o                : out STD_LOGIC_VECTOR(15 DOWNTO 0));

 end component crc_gen;
signal clock: std_logic :='0';
signal reset: std_logic :='0';
signal data_i: std_logic_vector(31 DOWNTO 0):= x"54_09_10_10";
signal data_valid: std_logic :='0';
signal data_o: std_logic_vector(31 DOWNTO 0);

signal crc              : std_logic_vector(15 DOWNTO 0);--:="0000_0000_0000_0000";
signal crc_valid            : std_logic; -- :='0';
SIGNAL crc_c_o                  : STD_LOGIC_VECTOR(15 DOWNTO 0);
SIGNAL crc_i_o                  : STD_LOGIC_VECTOR(15 DOWNTO 0);
SIGNAL crc_inv_o                : STD_LOGIC_VECTOR(15 DOWNTO 0);
SIGNAL crc_xor_o                : STD_LOGIC_VECTOR(15 DOWNTO 0);

constant clock_period : time := 20 ns;


BEGIN

    -- Instantiate the Unit Under Test (UUT)
   uut: crc_gen  PORT MAP (
            clock=>clock,
            reset=>reset,
            data_i=>data_i,
            data_valid=>data_valid,
            data_o=>data_o,
            crc=>crc,
            crc_valid=>crc_valid,
            crc_c_o => crc_c_o,
            crc_i_o => crc_i_o,
            crc_inv_o => crc_inv_o,
            crc_xor_o  => crc_xor_o);


clock_process :process
begin
clock <= '0';
wait for clock_period/2;
clock <= '1';
wait for clock_period/2;
end process;

stop_simulation :process
begin
wait for 600 ns; --run the simulation for this duration
assert false
report "simulation ended"
severity failure;
end process ;


   -- Applying inputs to the entity under test
   stim_proc: process
   begin
        reset <= '0'; data_valid <= '0';    wait for 100 ns;
    reset <= '1'; data_valid <= '1';    wait for 300 ns;
        reset <= '1'; data_valid <= '0';    wait for 100 ns;

        wait;
   end process;

END;
vhdl
fpga
xilinx
modelsim
crc16
EN

回答 1

Stack Overflow用户

发布于 2022-10-11 20:22:06

我知道这是一篇老文章，但我想说的是，你必须把它循环起来，或者换句话说，通过将输出反馈回输入来关闭循环，但是你最后的评论澄清了你自己的问题。

票数 -1
EN
