多边形为SCNGeometry的primitiveType

Question

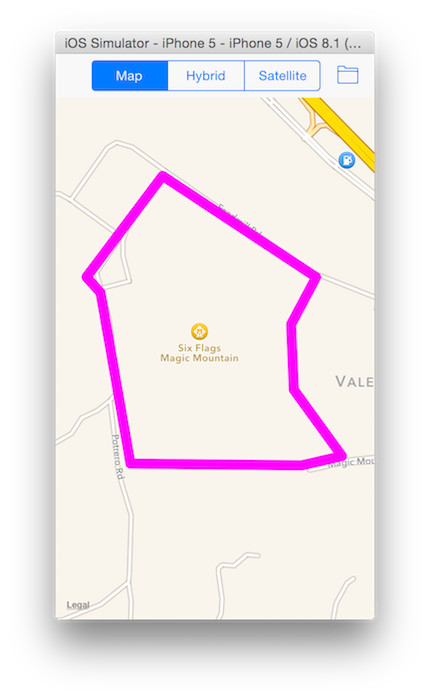

为了弄清楚如何创建以多边形为SCNGeometry的primitiveType，我的目标是将多边形形状的节点添加为球体节点的子节点，并使其看起来像地图工具包如本例所示的MKPolygon。

​

​

我目前的代码是：

//Take an arbitrary array of vectors
let vertices: [SCNVector3] = [
SCNVector3Make(-0.1304485, 0.551937, 0.8236193),
SCNVector3Make(0.01393811, 0.601815, 0.7985139),
SCNVector3Make(0.2971005, 0.5591929, 0.7739732),
SCNVector3Make(0.4516893, 0.5150381, 0.7285002),
SCNVector3Make(0.4629132, 0.4383712, 0.7704169),
SCNVector3Make(0.1333823, 0.5224985, 0.8421428),
SCNVector3Make(-0.1684743, 0.4694716, 0.8667254)]

//Does polygon shape require indices?
let indices: [Int] = [0,1,2,3,4,5,6]

let vertexSource = SCNGeometrySource(vertices: vertices)
let indexData = Data(bytes: indices, count: indices.count * MemoryLayout<Int>.size)

//Note!!! I get compiler error if primitiveCount is greater than 0
let element = SCNGeometryElement(data: indexData, primitiveType: .polygon, primitiveCount: 0, bytesPerIndex: MemoryLayout<Int>.size)
let geometry = SCNGeometry(sources: [vertexSource], elements: [element])

let material = SCNMaterial()
material.diffuse.contents = UIColor.purple.withAlphaComponent(0.75)
material.isDoubleSided = true
geometry.firstMaterial = material

let node = SCNNode(geometry: geometry)

像这样使用SCNGeometryElement时，我会得到一个空节点。

Answer 1

你有两个问题：

1. SceneKit (和金属)只支持32位整数作为索引(来源)。所以索引数组的类型需要是[Int32]。
2. SceneKit需要两条多边形信息:多边形中的点数和顶点数组中点的索引。来自苹果关于SCNGeometryPrimitiveTypePolygon的文档(只存在于Objective中)：

元素的数据属性包含两个值序列。

• 第一个序列的值等于几何元素的primitiveCount值。此序列中的每个值指定多边形基元中的顶点数。例如，如果第一个序列是5，3，则几何元素包含一个五边形，后面跟着一个三角形。
• 其余的数据是一个顶点索引序列。第一序列中的每个条目指定第二序列中相应的条目数。例如，如果第一个序列包含值5、3，则第二个序列包含五个五边形指数，然后是三角形的三个指数。

需要将索引数组更改为：

let indices: [Int32] = [7, /* We have a polygon with seven points */,
                        0,1,2,3,4,5,6 /* The seven indices for our polygon */
                       ]

然后，将primitiveCount设置为1(我们有一个要绘制的多边形)，并更改缓冲区的大小：

let indexData = Data(bytes: indices,
                     count: indices.count * MemoryLayout<Int32>.size)

// Now without runtime error
let element = SCNGeometryElement(data: indexData,
                                 primitiveType: .polygon,
                                 primitiveCount: 1,
                                 bytesPerIndex: MemoryLayout<Int32>.size)
