用Directx11实现DXT压缩纹理的错误运行时更新

Question

上下文：，我正在开发一个原生的C++统一5插件，它读取DXT压缩的纹理数据，并将其上传到GPU，以便在统一中进一步使用。其目的是创建一个快速的图像序列播放器，实时更新图像数据.使用脱机控制台应用程序压缩纹理。统一可以使用不同的图形引擎，我的目标是DirectX11和OpenGL 3.3+。

问题：运行时纹理更新代码，通过映射的子资源，在不同的图形驱动程序上提供不同的输出。通过这样的映射资源更新纹理意味着将指针映射到纹理数据，并将数据从RAM缓冲器映射到映射的GPU缓冲区。这样做，不同的驱动程序在复制字节时，似乎对行间距值期望不同的参数。我从来没有问题的几个Nvidia GPU的测试，但AMD和英特尔GPU似乎采取不同的行动，我得到扭曲的输出，如下图所示。此外，我正在处理DXT1像素数据(0.5bpp)和DXT5数据(1bpp)。我似乎无法得到这些DXT纹理的正确的音调参数.

代码：以下初始化代码，用于生成d3d11纹理并填充初始纹理数据--例如，图像序列的第一帧--对所有驱动程序都是完美的。播放机指针指向一个自定义类，该类处理当前加载的DXT压缩帧的所有文件读取和包含getter，以及它的尺寸等。

if (s_DeviceType == kUnityGfxRendererD3D11)
    {
        HRESULT hr;
        DXGI_FORMAT format = (compression_type == DxtCompressionType::DXT_TYPE_DXT1_NO_ALPHA) ? DXGI_FORMAT_BC1_UNORM : DXGI_FORMAT_BC3_UNORM;

        // Create texture
        D3D11_TEXTURE2D_DESC desc;
        desc.Width = w;
        desc.Height = h;
        desc.MipLevels = 1;
        desc.ArraySize = 1;
        desc.Format = format;
        // no anti-aliasing
        desc.SampleDesc.Count = 1;
        desc.SampleDesc.Quality = 0;
        desc.Usage = D3D11_USAGE_DYNAMIC;
        desc.BindFlags = D3D11_BIND_SHADER_RESOURCE;
        desc.CPUAccessFlags = D3D11_CPU_ACCESS_WRITE;
        desc.MiscFlags = 0;

        // Initial data: first frame
        D3D11_SUBRESOURCE_DATA data;
        data.pSysMem = player->getBufferPtr();
        data.SysMemPitch = 16 * (player->getWidth() / 4);
        data.SysMemSlicePitch = 0; // just a 2d texture, no depth

        // Init with initial data
        hr = g_D3D11Device->CreateTexture2D(&desc, &data, &dxt_d3d_tex);

        if (SUCCEEDED(hr) && dxt_d3d_tex != 0)
        {
            DXT_VERBOSE("Succesfully created D3D Texture.");

            DXT_VERBOSE("Creating D3D SRV.");
            D3D11_SHADER_RESOURCE_VIEW_DESC SRVDesc;
            memset(&SRVDesc, 0, sizeof(SRVDesc));
            SRVDesc.Format = format;
            SRVDesc.ViewDimension = D3D11_SRV_DIMENSION_TEXTURE2D;
            SRVDesc.Texture2D.MipLevels = 1;

            hr = g_D3D11Device->CreateShaderResourceView(dxt_d3d_tex, &SRVDesc, &textureView);
            if (FAILED(hr))
            {
                dxt_d3d_tex->Release();
                return hr;
            }
            DXT_VERBOSE("Succesfully created D3D SRV.");
        }
        else
        {
            DXT_ERROR("Error creating D3D texture.")
        }
    }

以下为每个新帧运行的更新代码在某个地方出现错误。请注意，包含方法1的注释行使用一个简单的memcpy，没有指定任何行距，这对NVIDIA驱动程序很有效。

您可以在方法2中进一步看到，我记录了不同的行间距值。例如，对于1920x960帧，缓冲器步长为1920，运行时步长为2048。这128个像素的差异可能需要填充(如下面的示例图所示)，但我不知道如何填充。当我只使用mappedResource.RowPitch而不将它除以4(由位移位完成)时，团结就会崩溃。

    ID3D11DeviceContext* ctx = NULL;
    g_D3D11Device->GetImmediateContext(&ctx);

    if (dxt_d3d_tex && bShouldUpload)
    {
        if (player->gather_stats) before_upload = ns();

        D3D11_MAPPED_SUBRESOURCE mappedResource;
        ctx->Map(dxt_d3d_tex, 0, D3D11_MAP_WRITE_DISCARD, 0, &mappedResource);

        /* 1: THIS CODE WORKS ON ALL NVIDIA DRIVERS BUT GENERATES DISTORTED OR NO OUTPUT ON AMD/INTEL: */
        //memcpy(mappedResource.pData, player->getBufferPtr(), player->getBytesPerFrame());

        /* 2: THIS CODE GENERATES OUTPUT BUT SEEMS TO NEED PADDING? */
        BYTE* mappedData = reinterpret_cast<BYTE*>(mappedResource.pData);
        BYTE* buffer = player->getBufferPtr();
        UINT height = player->getHeight();
        UINT buffer_stride = player->getBytesPerFrame() / player->getHeight();
        UINT runtime_stride = mappedResource.RowPitch >> 2;

        DXT_VERBOSE("Buffer stride: %d", buffer_stride);
        DXT_VERBOSE("Runtime stride: %d", runtime_stride);

        for (UINT i = 0; i < height; ++i)
        {
            memcpy(mappedData, buffer, buffer_stride);
            mappedData += runtime_stride;
            buffer += buffer_stride;
        }

        ctx->Unmap(dxt_d3d_tex, 0);
    }

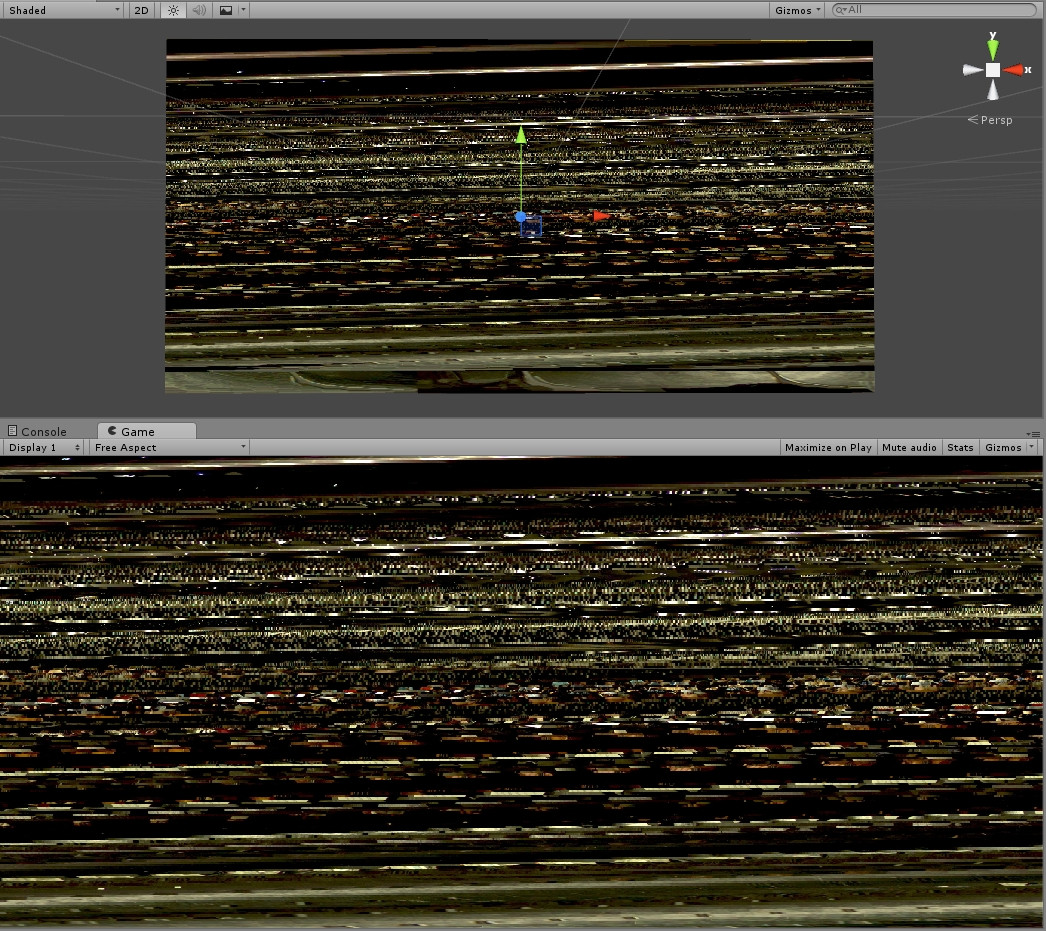

示例图1 -当使用memcpy复制整个缓冲区而不使用AMD/INTEL上的单独行间距时失真的输出(方法1)

​

​

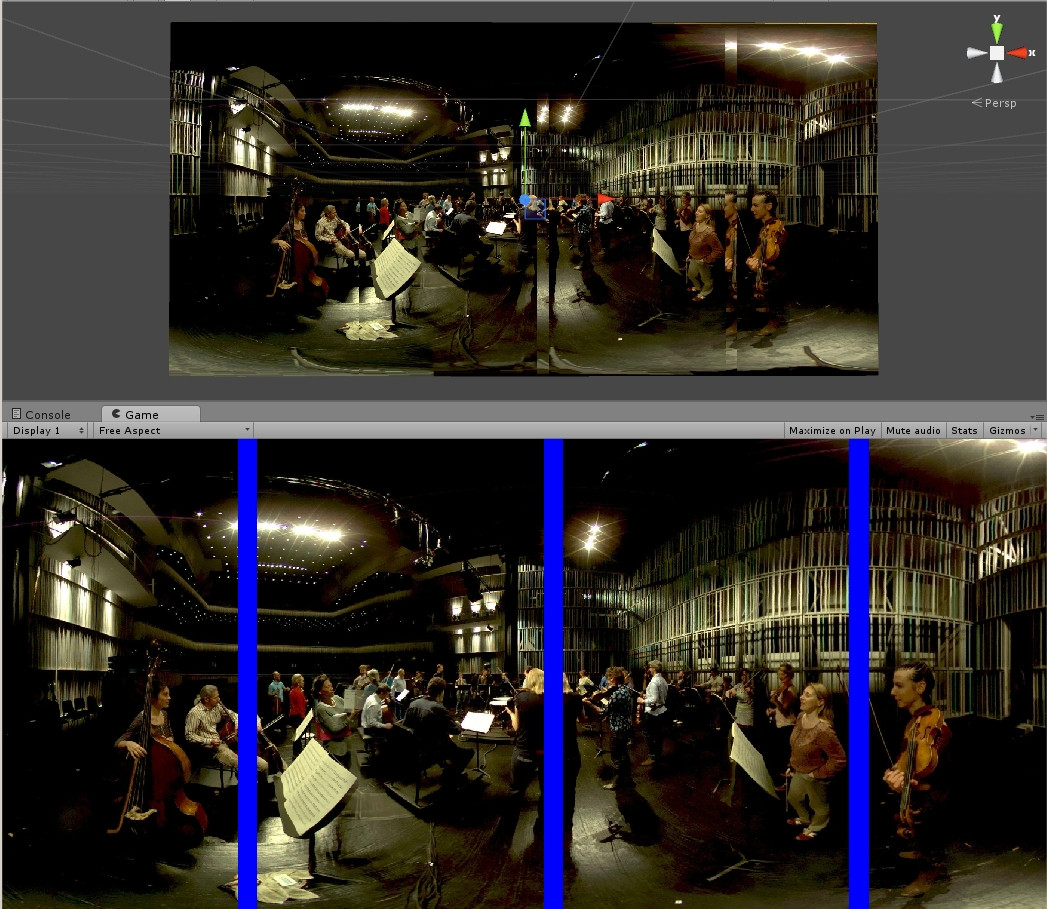

示例pic 2 -当在AMD/INTEL上使用上面的mappedResource.RowPitch代码时，输出效果更好，但仍然是错误的(方法2)。蓝色条形表示错误区域，需要消失，所以所有像素都很好地对齐，形成一幅图像。

​

​

谢谢你的指点！最好，文森特

Answer 1

映射的数据行间距是以字节为单位的，如果除以4，则肯定是一个问题。

UINT runtime_stride = mappedResource.RowPitch >> 2;
...
mappedData += runtime_stride; // here you are only jumping one quarter of a row

它是一个BC格式的高度计数除以4。

另外，BC1格式是每4x4块8字节，所以下面的行应该是8 *而不是16 *，但是只要您正确地处理行，d3d就会理解，您在这里浪费了一半的内存。

data.SysMemPitch = 16 * (player->getWidth() / 4);
