右移(srl)在VHDL Quartus II上出错

Question

我试着在Quartus II上做一个8位的顺序乘法器。我对所有的块做了所有的模拟，但是其中一个在VWF仿真上出现了错误。sum_reg块，它在很小的时间间隔内做了无限的移位。

​

​

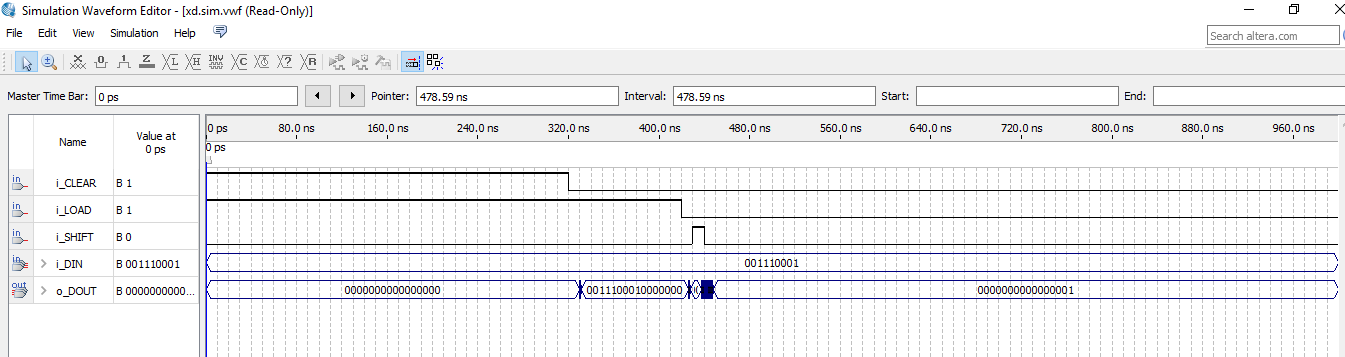

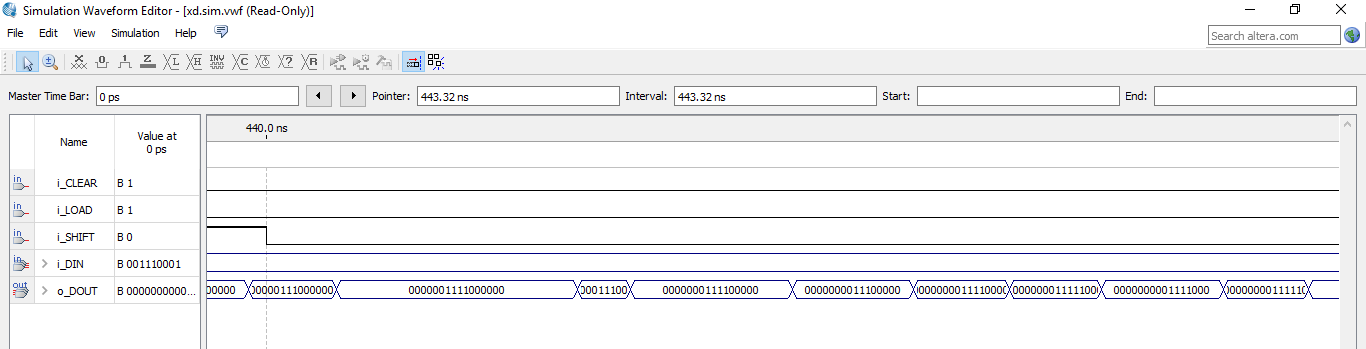

在波形模拟的“深蓝色”部分，在o_DOUT上，这是当位移信号无限大，直到MSB到达LSB为止。下图显示了模拟的深蓝色部分所发生的情况：

​

​

有人知道发生了什么吗？

守则如下：

和寄存器(模拟出错的地方)：

 library IEEE;
 use IEEE.std_logic_1164.all;
 use IEEE.numeric_std.all;

 entity sum_register is
 port (
     i_DIN   : in UNSIGNED(8 DOWNTO 0);
     i_LOAD  : in STD_LOGIC;
     i_CLEAR : in STD_LOGIC;
     i_SHIFT : in STD_LOGIC;
     o_DOUT  : buffer UNSIGNED(15 downto 0)
 );
 end sum_register;

 architecture arch_1 of sum_register is
 begin
     process(i_CLEAR,i_LOAD,i_SHIFT, i_DIN)
     begin
        IF (i_CLEAR = '1') THEN
            o_DOUT <= "0000000000000000";
        ELSIF (i_LOAD = '1') THEN
            o_DOUT(15 downto 7) <= i_DIN;
        ELSIF (i_SHIFT = '1') THEN
             o_DOUT <= o_DOUT SRL 1;
        END IF;
      end process;
end arch_1;

Answer 1

您需要在电路中使用时钟信号来实现同步，您需要在实体中输入如下所示：

i_CLOCK : in STD_ULOGIC;

在此之后，您将需要使您的过程敏感的时钟：

process(i_CLOCK)

你的架构会变成这样：

 architecture arch_1 of sum_register is
  SIGNAL r_DOUT : unsigned(15 downto 0);
 begin
     process(i_CLOCK)
     begin
     IF rising_edge(i_CLOCK) THEN
        IF (i_CLEAR = '1') THEN
            r_DOUT <= "0000000000000000";
        ELSIF (i_LOAD = '1') THEN
            r_DOUT(15 downto 8) <= i_DIN;
        ELSIF (i_SHIFT = '1') THEN
              r_DOUT <= r_DOUT SRL 1;
        END IF;
      END IF;
      end process;
      o_DOUT <= r_DOUT;
end arch_1;

使用此架构，您将需要一个无符号信号来为您的输出o_DOUT进行分配，这样您就可以再次将您的o_DOUT输出更改为输出类型(而不是缓冲区)。

注:时钟信号必须是相同的所有块！
