Quartus II只在模拟中使用文件

Question

我想在Quartus里做个模拟。因此，我在赋值菜单中分配了一个Testbench。我的测试平台包括我的DUT(D)和一个额外的组件(E)，它仅用于模拟(因此这个组件包括不具有同步性的语句)。如果我将E从Testbench中删除，那么我的模拟就会运行，但是当我想将E包含在Testbench中时，我从modelsim中得到了错误：

 my_testbench.vhd(197): (vcom-1195) cannot find expanded name "mylib.only_for_simulation".

如何使Quartus/Modelsim编译E文件？

Answer 1

启动模拟时，Quartus 将分析项目设置中指定的所有文件(可通过菜单分配->设置->文件访问)。但是，只详细说明了从顶级实体开始的DUT所需的实体(参见菜单赋值 -> Settings -> General)。例如，在我的测试项目中，top指定了DUT的实体，而my_testbench和only_for_simulation仅用于模拟。这是启动模拟后消息窗口中Quartus的输出：

信息(12021)：在源文件my_testbench.vhdl中找到2个设计单元，包括1个实体 信息(12021)：在源文件top.vhdl中找到2个设计单元，包括1个实体 信息(12021)：在源文件only_for_simulation.vhdl中找到2个设计单元，包括1个实体 Info (12127)：为顶层层次结构详细说明实体“顶部”

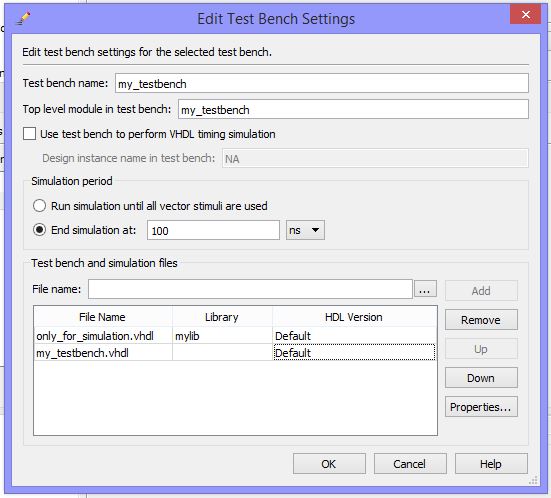

只有存储在精化过程中发现的实体的文件才会自动添加到脚本中，以启动ModelSim模拟器。因此，my_testbench和only_for_simulation是否被列为项目文件并不重要。进一步的仿真文件必须始终在测试平台设置中指定，通过菜单分配、->设置、->模拟、->编译、测试台架、->测试台、->新建/编辑来访问。在那里，您必须列出存储my_testbench和only_for_simulation的文件。您必须按照正确的编译顺序列出它们，即only_for_simulation在my_testbench之前。在此对话框中，还可以通过属性将only_for_simulation库设置为mylib。这里是我的测试平台设置的屏幕截图。

​

​

生成的ModelSim脚本存储在子目录模拟/模拟文件中，扩展名为.do。它列出了要由ModelSim编译的所有文件。ModelSim只按给定的顺序编译它们。
