FPGA系统中的同步与异步重设

Question

我刚开始创建一个FPGA系统来驱动I2C总线(尽管我认为这个问题适用于任何FPGA系统)，使用各种不同的模块，这些模块都使用同步复位。

该模块使用时钟分频器模块进行时钟锁定，该分频器模块获取系统时钟，并将较低的频率输出到系统的其余部分。

我遇到的问题是，当复位信号变低时，分频器会重置，因此其他模块依赖于停止的时钟-因此其他模块不会注册重置。

一个明显的解决方案是异步重置，然而，在Xilinx中，它似乎不喜欢它们，并发出警告说这与Spartan-6FPGA不兼容(特别是当异步代码后的代码是同步的，这是因为I2C总线使用总线时钟将位放入总线上)。

另一种解决方案是，时钟分配器根本无法复位，因此时钟永远不会停止，所有模块都会正确地重置。然而，这意味着时钟分配器寄存器不能初始化/重新初始化到一个已知的状态--我被告知这将是一个大问题，尽管我知道您可以在模拟中使用:= '0'/'1';操作符，但是这在实际的FPGA(?)上编程后就不能工作了。

同步重置的约定是什么？时钟发生器一般不会重置吗？或者它们只在复位信号的瞬时边缘重置？或者我的建议都不是真正的解决方案！

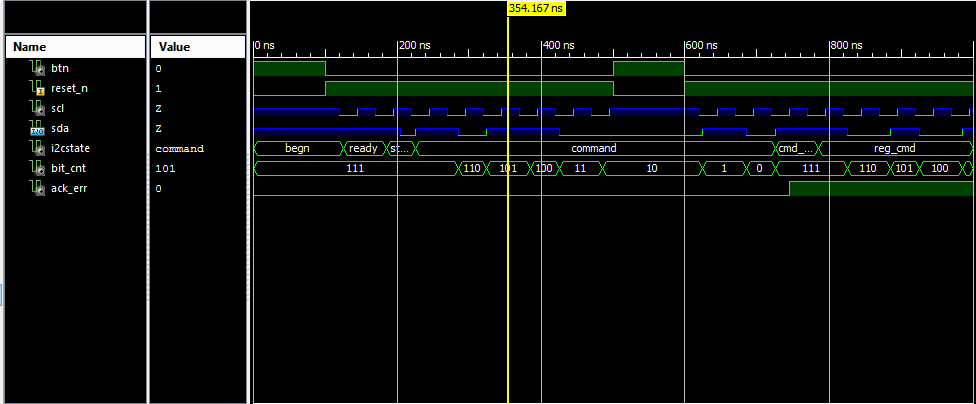

我提供了一个时序图以及我的代码来说明我的意思，并展示我一直在使用的代码。

非常感谢！

大卫

​

​

library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
use IEEE.NUMERIC_STD.ALL;
library UNISIM;
use UNISIM.VComponents.all;
ENTITY CLK_DIVIDER IS
    GENERIC(INPUT_FREQ : INTEGER;
            OUT1_FREQ  : INTEGER;
            OUT2_FREQ  : INTEGER
    );
    PORT(SYSCLK  : IN  STD_LOGIC;
         RESET_N : IN  STD_LOGIC;
         OUT1    : OUT STD_LOGIC;
         OUT2    : OUT STD_LOGIC);
END CLK_DIVIDER;
architecture Behavioral of Clk_Divider is
    constant divider1 : integer   := INPUT_FREQ / OUT1_FREQ / 2;
    constant divider2 : integer   := INPUT_FREQ / OUT2_FREQ / 2;
    signal counter1   : integer   := 0;
    signal counter2   : integer   := 0;
    signal output1    : std_logic := '0';
    signal output2    : std_logic := '0';
begin
    output1_proc : process(SYSCLK)
    begin
        if rising_edge(SYSCLK) then
            if RESET_N = '0' then
                counter1 <= 0;
                output1  <= '1';
            else
                if counter1 >= divider1 - 1 then
                    output1  <= not output1;
                    counter1 <= 0;
                else
                    counter1 <= counter1 + 1;
                end if;
            end if;
        end if;
    end process;
    output2_proc : process(SYSCLK)
    begin
        if rising_edge(SYSCLK) then
            if RESET_N = '0' then
                counter2 <= 0;
                output2  <= '1';
            else
                if counter2 >= divider2 - 1 then
                    output2  <= not output2;
                    counter2 <= 0;
                else
                    counter2 <= counter2 + 1;
                end if;
            end if;
        end if;
    end process;
    OUT1 <= output1;
    OUT2 <= output2;
end Behavioral;

Answer 1

不要生成具有用户逻辑的内部时钟，但是如果确实需要多个时钟，则使用特定于设备的PLL/DCM。然后，在导出时钟上运行的所有用户逻辑都应该保持复位状态，直到时钟稳定为止，然后根据设计的要求，可以释放对用户逻辑的重置。可以使用同步复位或异步复位。

但在这种情况下，可能会生成时钟启用信号，并在每次需要更新信号时断言该启用信号为单个周期，以便生成所需的任何协议，例如具有适当定时的I2C协议。

使用较少的时钟，再加上同步时钟启用信号，可以简化静态时序分析(STA)的设置，同时也避免了重置同步和时钟域交叉(CDC)的问题。

Answer 2

在这样的系统中，一种处理重置的健壮方法如下：

使用Xilinx FPGA中的DCM/PLL/MMCM处理输入系统时钟并生成所需的所有输出时钟频率，同时考虑到真正的低频，您应该在时钟管理器的规范范围内使用一个时钟，并生成一个与之结合使用的时钟启用信号。这可以在启动时从主机系统重置，或者如果在任何时候输入时钟被移除，然后重新应用。

反转来自时钟管理器的锁定信号，以便在复位时或在锁定到输入端的过程中产生活动的高复位。这应该通过SRL16或SRL32来延迟。这个SRL应该与PLL的输出一起时钟，当它被放在一个BUFG的全局时钟路由上之后。在SRL之后使用额外的触发器来改进计时。然后，该信号可用作对所需设备中的逻辑的其余部分的主动高同步复位。

如果在时钟上出现计时错误，因为它是高扇形网络，那么也可以通过BUFG来访问快速的全球时钟网络来提高定时。

Answer 3

@斯图尔特·维维安

(这应该作为评论发布，但我没有足够的声誉点来这么做，对此我很抱歉)

考虑使用计数器而不是移位寄存器来延迟重置，因为如果在加载比特流之后没有清除LUT内容(一些FPGA家族具有这种行为)，重置信号可能会反弹，导致不可预测的结果。
