无法获得纹理显示正确的三维模型

Question

我用“为OpenGL学习OpenGL ES :现代3D图形编程的动手指南”一书“尝试”学习iOS

我已经到了一个阶段，我正试图在测试程序中加载一个3D模型来确认我的知识，虽然我可以让模型显示出来，但是它看起来是颠倒的，纹理看起来是部分显示(或者显示不正确)。

我试过GL_BLEND，GL_DEPTH_TEST，使用矫形器，但没有用矫形器，但我意识到我可能遗漏了什么东西，integral..thinking，这可能与面部正常人有关？

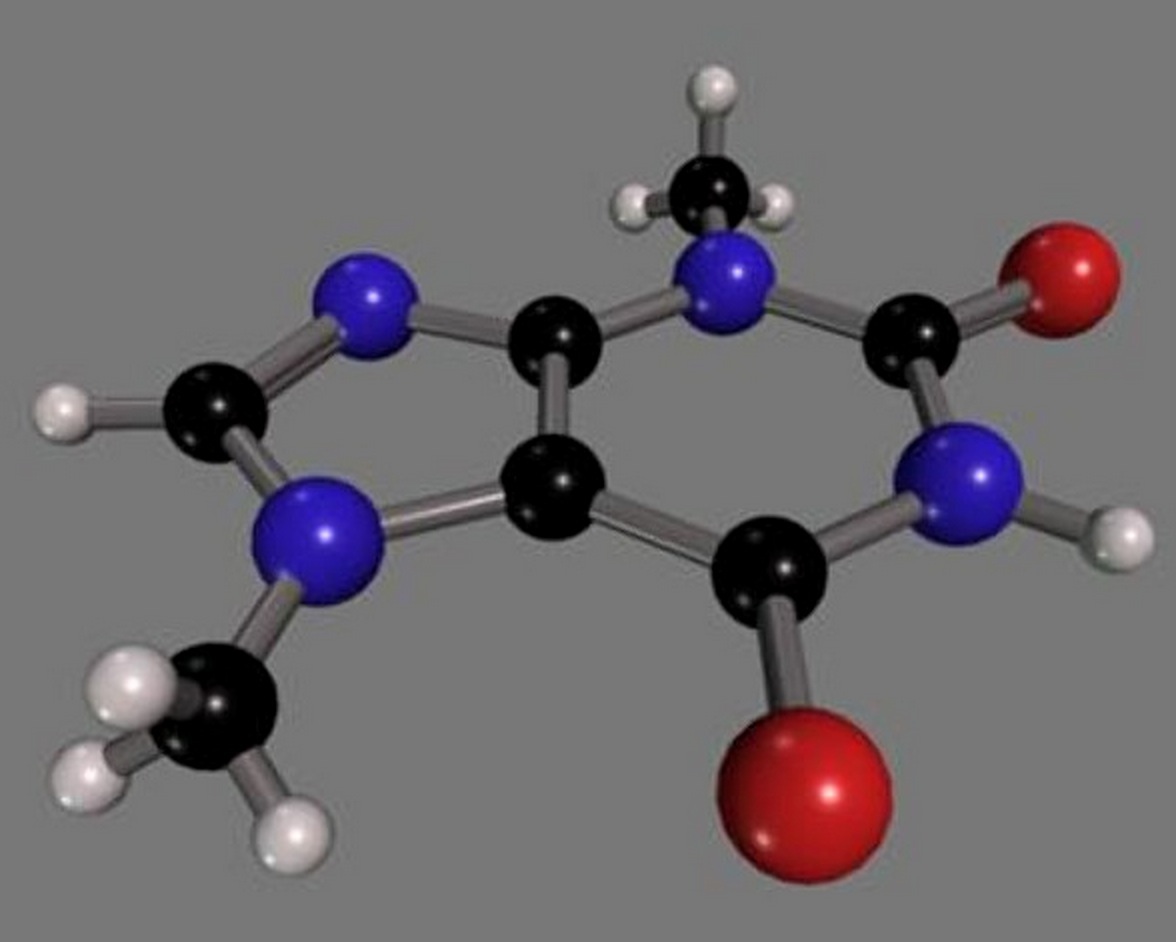

以下是应该出现的情况：

​

​

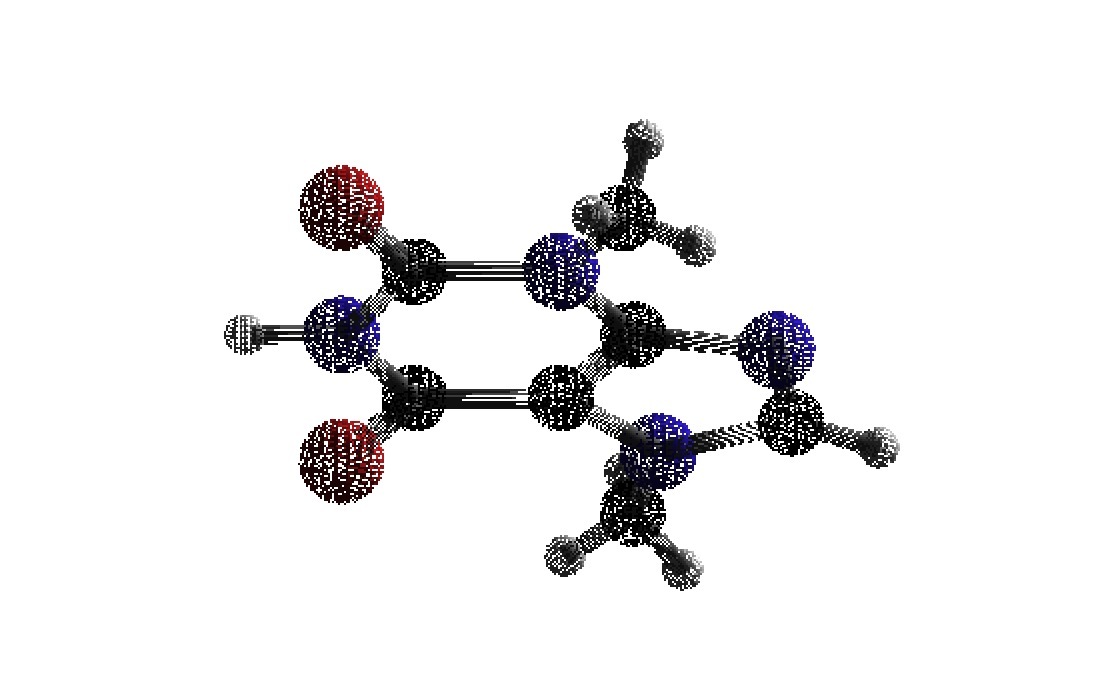

我得到的是：

​

有人能帮忙吗？

谢谢

Answer 1

这本书的作者为我看了这本书，发现了以下几点：

.obj模型是使用“四边多边形”生成的，但OpenGL ES只能绘制点、线和三角形。结果，每个四角只呈现了一半(一个三角形)。

打开搅拌机中的.obj文件并使用三角形导出，结果显示正确。

感谢埃里克·巴克抽出时间帮助他的一位读者，也感谢@clayMontgomery对他的帮助；

Answer 2

我认为你的球体模型的代码假设背面剔除或者要求相反的绕线方向(时钟方向或反时钟方向)对它的三角形条。您应该尝试正确地初始化OpenGL ES，以满足该代码的要求。我想试试这个：

gl.glDisable(GL10.GL_CULL_FACE);

或

gl.glEnable(GL10.GL_CULL_FACE);
gl.glFrontFace(GL10.GL_CCW);
gl.glCullFace(GL10.GL_BACK);

或

gl.glEnable(GL10.GL_CULL_FACE);
gl.glFrontFace(GL10.GL_CW);
gl.glCullFace(GL10.GL_BACK);

有关更多信息，请参见OpenGL红皮书第2章中的“多边形详细信息”：

http://www.glprogramming.com/red/chapter02.html
