(戈多引擎)用几何的merge_polygons_2d()方法合并多个多边形

Question

考虑到以下场景:给定n个类似于“阴影”的Polygon2D节点(带有减半alpha值的黑色)，如何使用merge_polygons_2d()方法将所有这些节点组合成一个单一的Polygon2D节点？

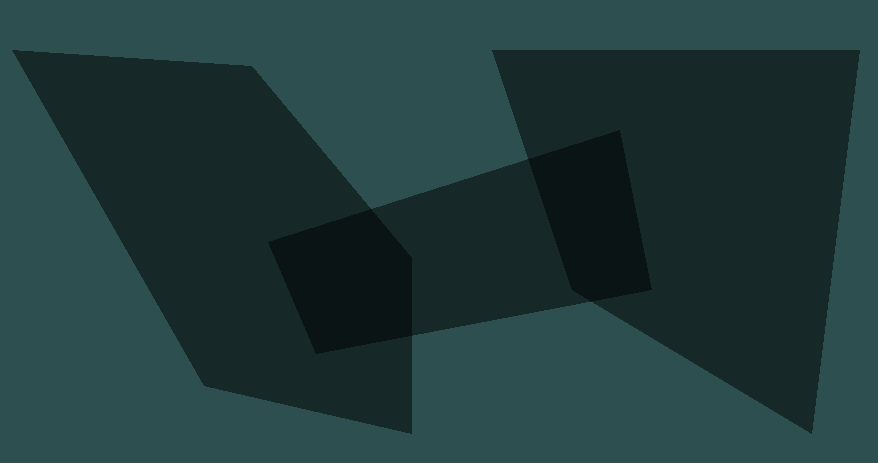

三个叠加多边形的例子。

​

使用以下硬编码代码，我成功地将所有三个多边形合并为一个.但我想不出如何通过迭代来自动化这个过程，以避免我的方法在这种情况下可能会超过10。20..例如，要合并的多边形。

func Merge_Map_Shadows() -> void:
# Get all "shadow" polygons and store them in an array,
# then apply xform transform in order to retain it's position and rotation.
# After that, delete the original shadow.
if Map_Shadows.get_child_count() > 0:
    var _detected_shadows: Array = []
    for _shadow in Map_Shadows.get_children():
        var _transformed_polygon: PoolVector2Array = []
        for _vector in _shadow.polygon: _transformed_polygon.append(_shadow.transform.xform(_vector))
        _detected_shadows.append(_transformed_polygon)
        _shadow.call_deferred("queue_free")

    # Create the "master shadow" node
    var _master_shadow: Polygon2D = Polygon2D.new() ; _master_shadow.color = Color.black ; _master_shadow.color.a = 0.5

    # Manually merge two "shadows" to the third and than apply the result to the master node
    var _merged_shadow_1: Array = []
    var _merged_shadow_2: Array = []
    _merged_shadow_1 = Geometry.merge_polygons_2d(_detected_shadows[0], _detected_shadows[2])
    _merged_shadow_2 = Geometry.merge_polygons_2d(_merged_shadow_1[0], _detected_shadows[1])
    _master_shadow.set_polygon(_merged_shadow_2.front())

    Map_Shadows.add_child(_master_shadow)

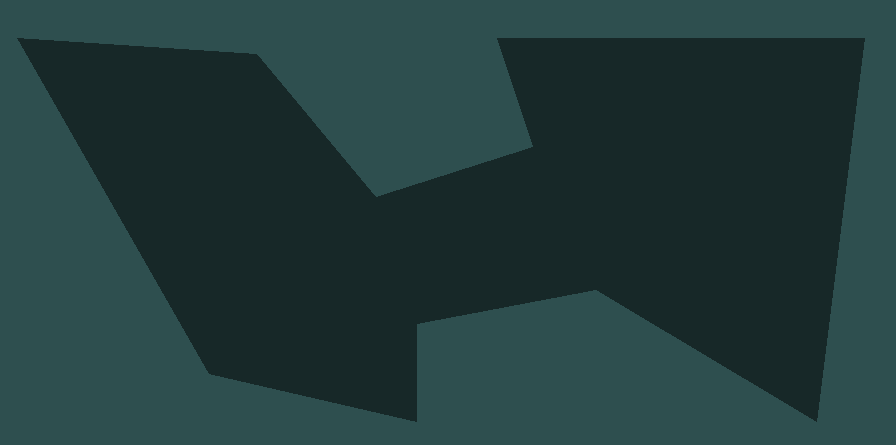

结果正是我所期望的。

​

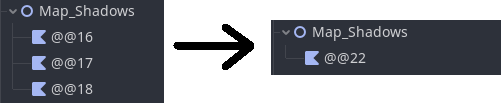

在节点结构上的多边形合并过程之前和之后。

​

谢谢你迈克。

Answer 1

因为您是作为同一节点的子节点移除和添加的。我将利用这份儿童名单。

在我们开始之前，我们需要记住几件事：

Polygon2D.

• Not不是所有的节点都是Polygon2D重叠的。

• Polygon2D节点可能应用了非身份转换。

。

计划是将多边形合并到适当的位置。我会列出需要删除的多边形。以后就会恢复到那种状态了。

让我们首先迭代一遍儿童的列表。我使用整数索引是出于以后才有意义的原因，所以我有：

for child_index in Map_Shadows.get_child_count():
    pass

我们当然需要孩子，所以：

for child_index in Map_Shadows.get_child_count():
    var child = Map_Shadows.get_child(child_index)

但是我们需要确保它是一个Polygon2D

for child_index in Map_Shadows.get_child_count():
    var child = Map_Shadows.get_child(child_index)
    var found_polygon:Polygon2D = child as Polygon2D
    if found_polygon == null:
        continue

此外，由于我们将从同一列表中删除，我们需要考虑的是，它可能会排队等待删除：

for child_index in Map_Shadows.get_child_count():
    var child = Map_Shadows.get_child(child_index)
    var found_polygon:Polygon2D = child as Polygon2D
    if found_polygon == null or found_polygon.is_queued_for_deletion():
        continue

接下来，我们需要检查子程序是否已应用了非标识转换，如果应用了，则撤消它：

if found_polygon.transform != Transform2D.IDENTITY:
    var transformed_polygon = found_polygon.transform.xform(found_polygon.polygon)
    found_polygon.transform = Transform2D.IDENTITY
    found_polygon.polygon = transformed_polygon

注意，我们不需要对多边形的点进行迭代。

现在，我们将尝试将多边形与我们已经看到的所有多边形合并。要做到这一点，我们需要另一个循环。它看起来就像第一个，只是上升到了当前的指数。这就是为什么我要用一个索引来迭代。

    for child_subindex in child_index:
        var other_child = Map_Shadows.get_child(child_subindex)
        var other_found_polygon:Polygon2D = other_child as Polygon2D
        if other_found_polygon == null or other_found_polygon.is_queued_for_deletion():
            continue

现在我们尝试合并：

        var merged_polygon = Geometry.merge_polygons_2d(found_polygon.polygon, other_found_polygon.polygon)

如果它们合并了，我们就会得到一个带有单个项(合并多边形)的数组，如果不是这样的话，它们就不会合并。因此：

    if merged_polygon.size() != 1:
        continue

最后，当它们合并时，我们将移除当前的多边形(好的，我们将它放在一个数组中，以便稍后删除它)，并将另一个多边形设置为合并的多边形：

    other_found_polygon.polygon = merged_polygon[0]
    polygons_to_remove.append(found_polygon)
    break

我在这里中断，因为我们已经找到了一个多边形来合并当前的多边形。不用再找了。

当然，一次通过多边形可能不会完成所有的合并。因此，将整个过程放入一个while(true)循环中，如下所示：

var polygons_to_remove:Array
while(true):
    polygons_to_remove = []

    # the rest of the code here

    if polygons_to_remove.size() == 0:
        break

    for polygon_to_remove in polygons_to_remove:
        polygon_to_remove.queue_free()

正如我在一开始所说的，我们保留了一个需要删除的多边形列表(嗯，一个数组)。

如果我们没有合并任何多边形，那么我们也不必删除任何多边形。这意味着我们完蛋了。这就是为什么当要删除的多边形列表为空时，我们退出了while(true)循环。

当然，如果列表不是空的，我们实际上需要删除这些节点。所以给他们打电话叫queue_free。不，我们不需要call_deferred，事实上，我们不需要call_deferred，因为我们正在检查is_queued_for_deletion，所以我们需要它们立即排队。

因为人们喜欢复制和粘贴，这是完整的相关代码：

var polygons_to_remove:Array
while(true):
    polygons_to_remove = []
    for child_index in Map_Shadows.get_child_count():
        var child = Map_Shadows.get_child(child_index)
        var found_polygon:Polygon2D = child as Polygon2D
        if found_polygon == null or found_polygon.is_queued_for_deletion():
            continue

        if found_polygon.transform != Transform2D.IDENTITY:
            var transformed_polygon = found_polygon.transform.xform(found_polygon.polygon)
            found_polygon.transform = Transform2D.IDENTITY
            found_polygon.polygon = transformed_polygon

        for child_subindex in child_index:
            var other_child = Map_Shadows.get_child(child_subindex)
            var other_found_polygon:Polygon2D = other_child as Polygon2D
            if other_found_polygon == null or other_found_polygon.is_queued_for_deletion():
                continue

            var merged_polygon = Geometry.merge_polygons_2d(found_polygon.polygon, other_found_polygon.polygon)
            if merged_polygon.size() != 1:
                continue

            other_found_polygon.polygon = merged_polygon[0]
            polygons_to_remove.append(found_polygon)
            break

    if polygons_to_remove.size() == 0:
        break

    for polygon_to_remove in polygons_to_remove:
        polygon_to_remove.queue_free()

是的，我测试过那个东西。它起作用了。然而，我假设这些都是行为良好的多边形。可能会有边缘病例。特别是，我没有使用少于三个顶点的Polygon2D进行测试，没有用invert_enable__的Polygon2D测试，也没有用polygons集的Polygon2D进行测试(参见)。

我还可以考虑进一步的优化:我们只需要检查合并在前一次传递中的多边形之间的进一步合并。如果一个多边形完成了一个没有合并的传递，这意味着它是孤立的，并且我们不需要一直检查那个。
