iCE40 Ultra Plus 5k -如何设置PLL (没有丙型GUI工具)(续)

Question

在这个question中，我被建议使用现有的库来测试iCE40 Ultra Plus 5k的PLL。

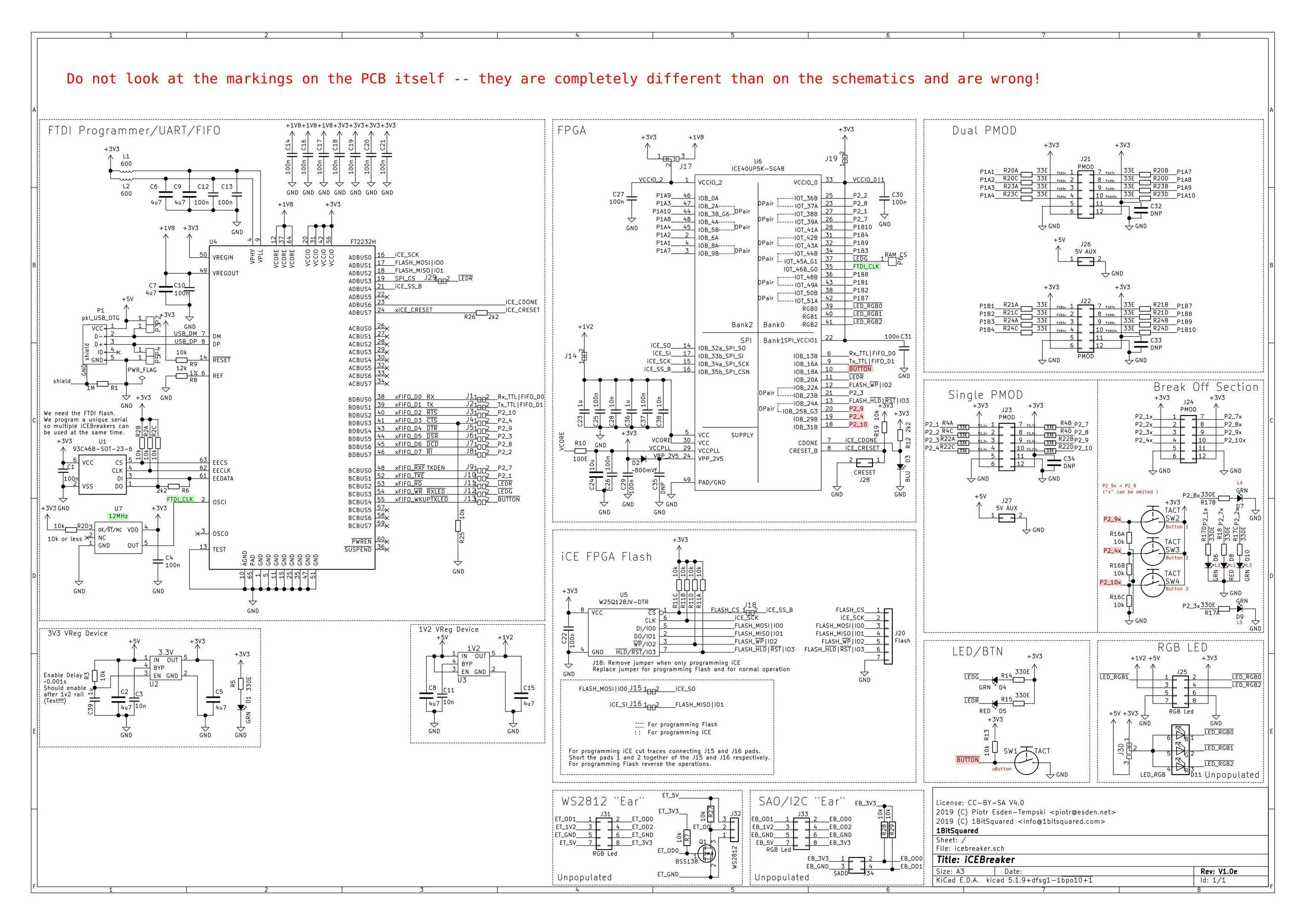

我买了破冰船V1.0e板，看起来是这样的：

​

​

外部12 MHz振荡器连接到格格iCE40UP5k (包SG48)的引脚35 (标记为绿色)。

Pin 35具有IOT_46b_G0功能，类型：DPIO/GBIN0，位于银行：0)。

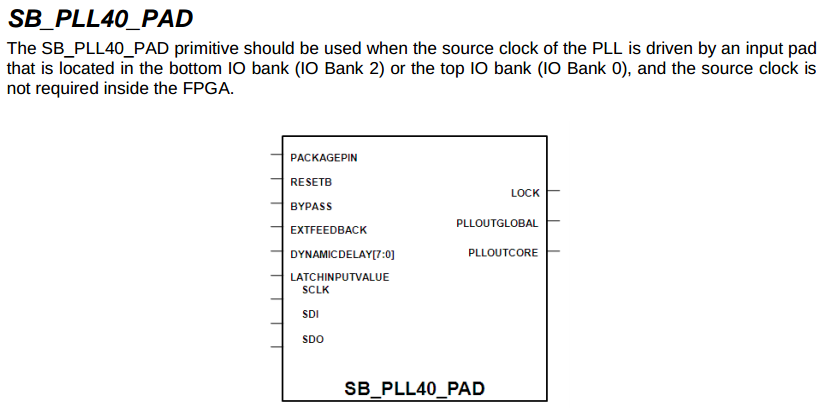

当我在上面发布的库中搜索时，我在第98页上找到了一个不错的原始SB_PLL40_PAD。这个原始人的描述完全符合冰断路器V1.0e的原理图。以下是描述：

​

​

请注意，它与上面的引脚描述相匹配！现在，我想在我的VHDL中使用它，所以在开始时，我只为这个原语编写了一个VHDL包装：

-- A:
library ieee;
use ieee.std_logic_1164.all;

-- B:
entity pll_icebreaker is port(
    C1_1: in std_ulogic;
    C1_2: out std_ulogic;
    C1_3: out std_ulogic;
    C1_4: out std_ulogic;
    C1_5: in std_ulogic;
    C1_6: in std_ulogic_vector (6 downto 0);
    C1_7: in std_ulogic;
    C1_8: in std_ulogic;
    C1_9: in std_ulogic
);
end pll_icebreaker;

-- C:
architecture logic_001 of pll_icebreaker is

    -- D:
    component SB_PLL_40_PAD is port (
        PACKAGEPIN: in std_ulogic;
        PLLOUTGLOBAL: out std_ulogic;
        PLLOUTCORE: out std_ulogic;
        LOCK: out std_ulogic;
        EXTFEEDBACK: in std_ulogic;
        DYNAMICDELAY: in std_ulogic_vector (6 downto 0);
        RESETB: in std_ulogic;
        BYPASS: in std_ulogic;
        LATCHINPUTVALUE: in std_ulogic
    );
    end component;

begin

    -- E:
    C1: SB_PLL_40_PAD port map(
        PACKAGEPIN => C1_1,
        PLLOUTGLOBAL => C1_2,
        PLLOUTCORE => C1_3,
        LOCK => C1_4,
        EXTFEEDBACK => C1_5,
        DYNAMICDELAY => C1_6,
        RESETB => C1_7,
        BYPASS => C1_8,
        LATCHINPUTVALUE => C1_9
    );

end architecture logic_001;

现在，我尝试使用这个makefile目标all编译这个VHDL设计(只使用FOSS工具)。

# A:
file_main = pll_icebreaker
file_pcf = icebreaker

module_top = pll_icebreaker
entity_top = $(module_top)

####################################################################################################

# B:
all:
    yosys \
        -m ghdl \
        -p "ghdl $(file_main).vhdl -e $(entity_top); write_verilog $(file_main).v"
    yosys \
        -p "synth_ice40 -top $(module_top) -blif $(file_main).blif" \
        $(file_main).v
    arachne-pnr \
        -d 5k \
        -P sg48 \
        -o $(file_main).asc \
        -p $(file_pcf).pcf $(file_main).blif
    icepack $(file_main).asc $(file_main).bin

我的工具链抱怨它找不到模块SB_PLL_40_PAD

2.2.1. Analyzing design hierarchy..
Top module:  \pll_icebreaker
ERROR: Module `\SB_PLL_40_PAD' referenced in module `\pll_icebreaker' in cell `\c1' is not part of the design.
make: *** [makefile:81: all] Error 1

怎么会这样?格子技术库不是用Yosys的工具实现的吗？我有点困惑..。我该如何解决这个问题？

Answer 1

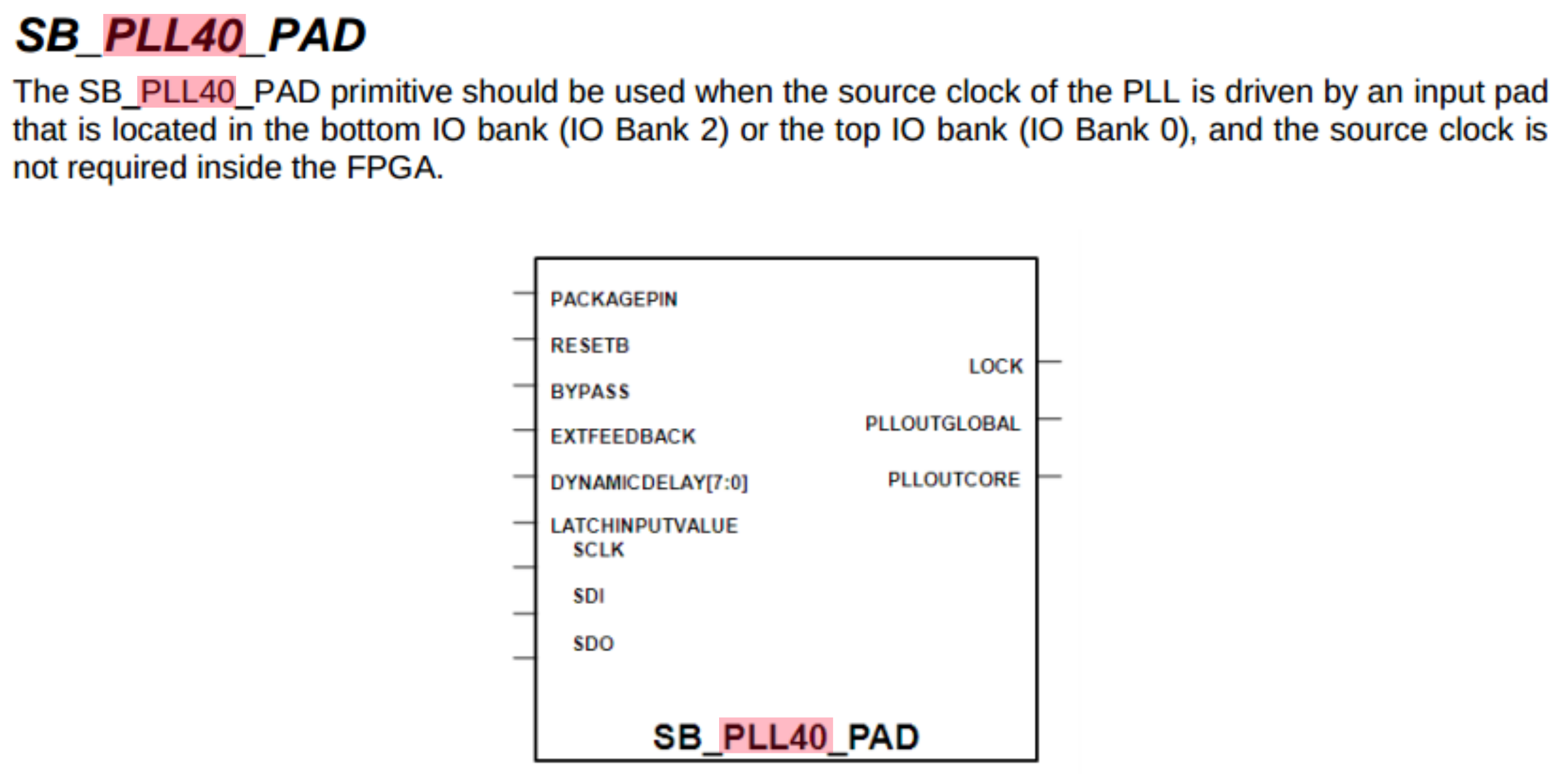

看上去我看不懂。点阵技术库提到SB_PLL40_PAD

​

​

我用了SB_PLL_40_PAD..。所以当然不能用了！现在它编译了！

因此，我在这里有一个开始，以便创建一个很好的PLL示例，即使用FPGA内已有的硬件！
