电流又在 3A 以内，空间还紧，那 GM6503 系列就值得看一眼~

大伙有没有碰到过这种场景？

你手里有一块 FPGA、ASIC、SoC、光模块或者小型工业控制板，系统输入一般是 5V，或者前级已经给你生成了一路 3.3V/5V 母线。

但是后面的芯片可不跟你客气，核心可能要 0.8V，DDR 可能要 1.2V，IO 可能要 1.8V，某些外设可能还要 3.3V。

总之电压不高，但电流不小

一路核心电源动不动就是 1A、2A，甚至 3A。

这时候用 LDO 行不行？

简单算一下就知道了！比如 5V 转 1.2V，输出 3A；如果用 LDO，损耗就是：

这已经不是稳压器了，这是电烙铁，所以这种低压大电流场景，基本还是得上 Buck。

问题来了～

Buck 是能做，但麻烦也是真麻烦；要选电感，要算饱和电流，要看 DCR，要摆输入电容,要压 SW 节点面积，要处理反馈线，还要担心 EMI、瞬态响应、环路稳定和温升。

原理图上看起来就是一个 Buck；但真到 PCB 上，就是一堆细节。

有没有一种芯片，把 Buck、电感、补偿这些东西直接打包，外面只留几个电容和反馈电阻？

最近出的共模 GM6503 系列，就是冲着这个痛点来的。

说白了：

5V 小系统里，一路 3A 低压 Buck，不想自己折腾电感和补偿，可以看看这类集成电源模块。

GM6503 系列

为什么是系列？因为一次四颗！

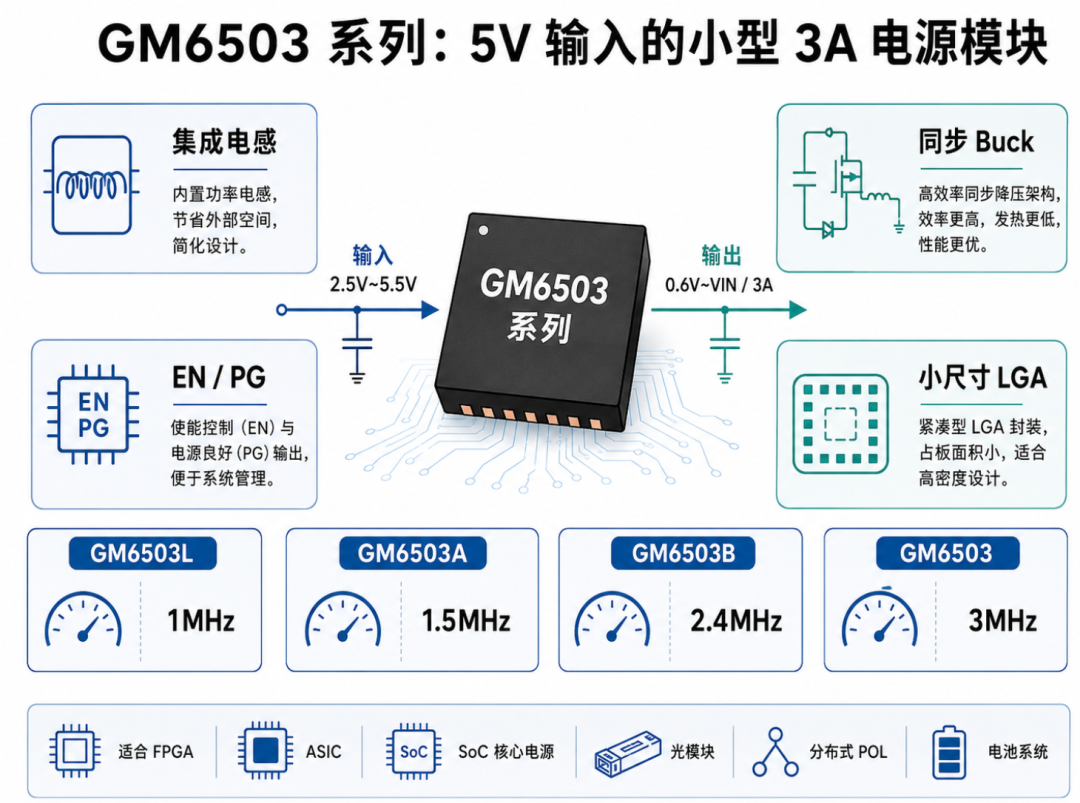

GM6503 系列是一组 5V 输入范围、3A 输出的小尺寸同步降压电源模块。

它们的共同特征很清楚：

输入电压：

输出电流：

反馈参考：

输出电压通过反馈电阻设置，带 EN 使能，带 PG 电源良好；支持短路保护、输出过压保护、热关断和 100% 占空比工作。（这些功能都是基操了）

应用方向也很典型：被光通信、服务器、电信、汽车、工业、通信、分布式 POL、FPGA、ASIC、微处理器核心电源、电池供电系统；这些应用都指向一个共同场景：

低压、大电流、小面积、靠近负载的点负载电源。

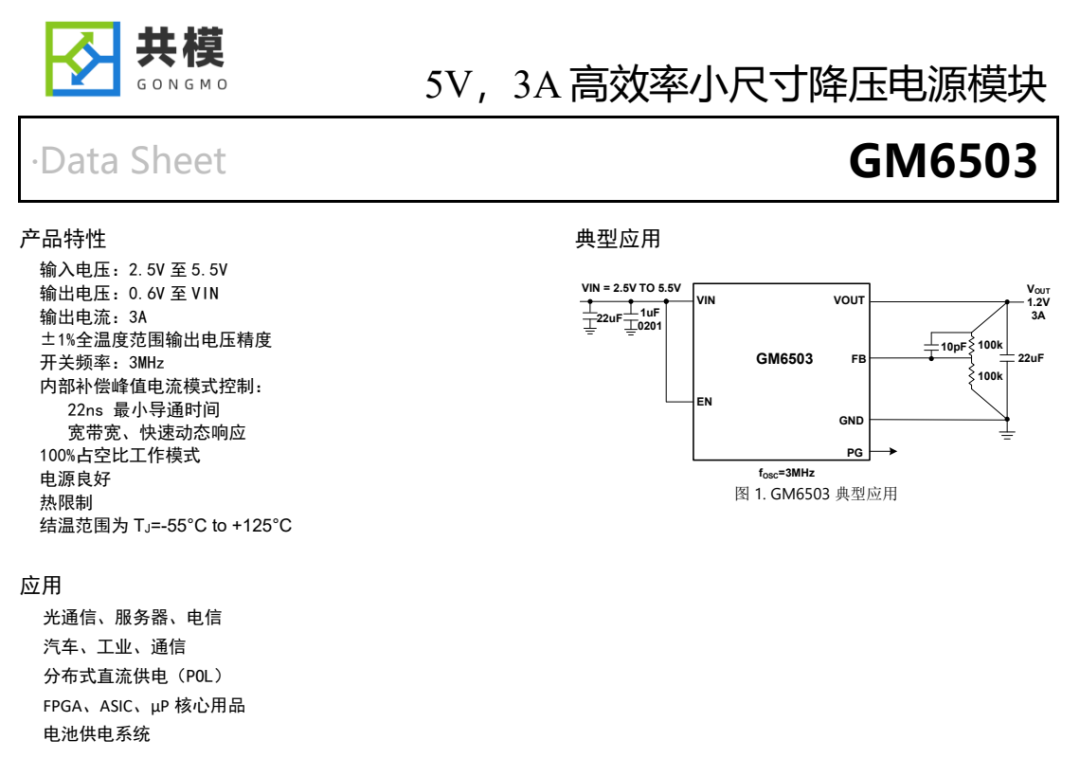

数据手册中，GM6503、GM6503A、GM6503B、GM6503L 都被定义为 5V、3A 高效率小尺寸降压电源模块，输入范围均为 2.5V 至 5.5V，输出电流为 3A，输出电压通过 0.6V 反馈基准设置。

原来最烦的是电感，不是 Buck 芯片

在第一次做 Buck，以为最难的是选芯片；其实不是。。。。Buck 芯片反而好选，难的是电感和布局；电感太小，容易饱和；电感 DCR 太大，效率掉；电感尺寸太大，板子放不下；电感离芯片太远，开关回路变大；SW 节点一长，EMI 就开始找你麻烦。

一路 Buck 还好，如果板子上有三四路低压电源，每路都摆一个 Buck、电感、电容和反馈网络，电源区域很快就铺开了；所以 GM6503 系列最适合的，不是那种空间很宽松、成本极致敏感的大板子。

更适合：板子小；电流不小；电源离负载很近；项目不想在 Buck Layout 上反复返板，在这类项目里面，模块化电源的价值就出来了；它不是让你不用懂电源。

封装小到几 mm

封装小到几 mm

而是把容易犯错、容易占面积、容易调 EMI 的部分，提前帮你压进封装里。

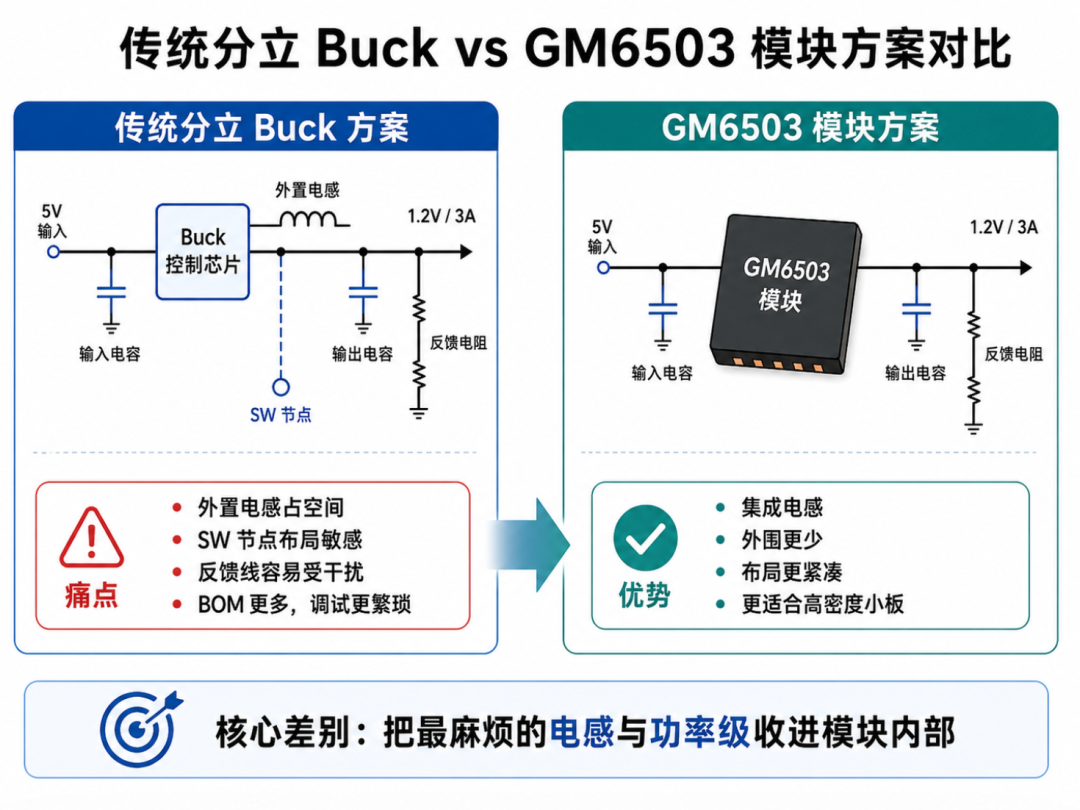

image-20260723032519742

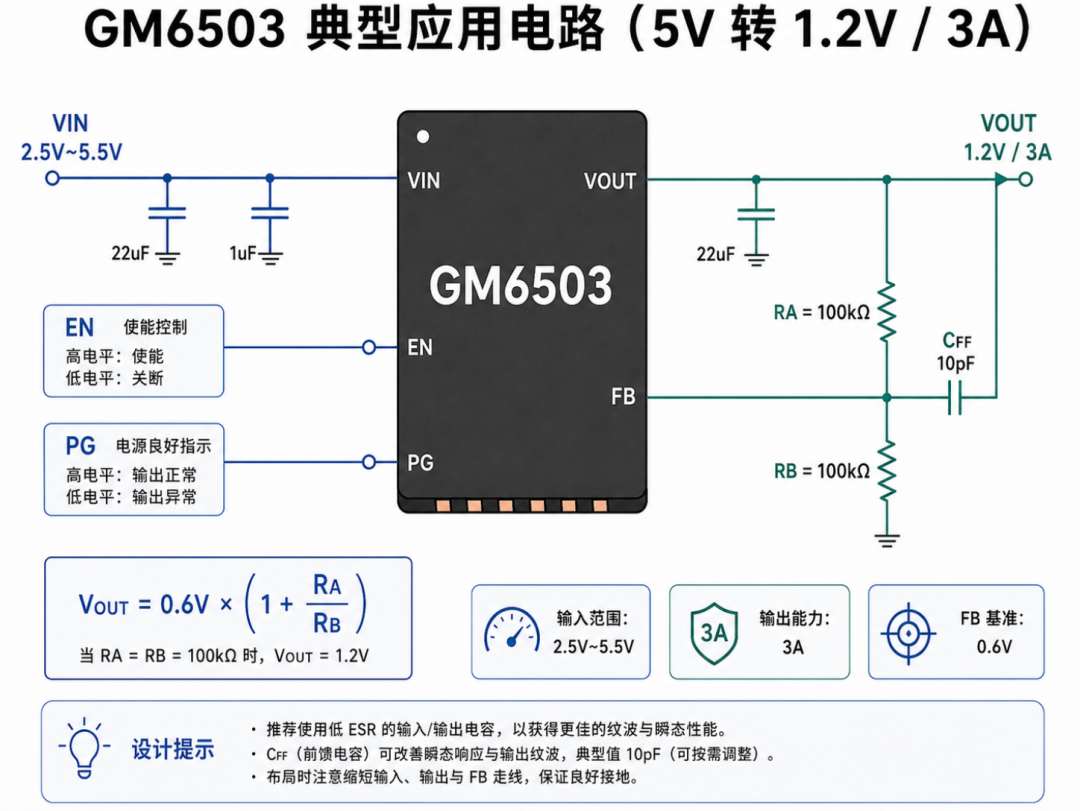

外围有多简单？典型 1.2V/3A 直接这么接

以典型应用来说，GM6503 系列经常给出一个很常见的例子：

输入：

输出：

电流：

外围主要就是：输入侧 22μF；一个靠近输入的 1μF 小电容；输出侧 22μF；反馈电阻；可选的前馈电容 CFF；EN；PG。

典型应用里，1.2V 输出用了 100kΩ 和 100kΩ 的反馈分压。这个很容易理解，因为 FB 参考是 0.6V：

当：

就有：

所以 1.2V 输出，两个 100kΩ 就能搞定。

如果想输出 0.8V，也一样；公式反过来就是：

比如 ，输出 0.8V：

这就是这种模块的方便之处。

电感不用你摆，补偿大部分内部处理，电压通过两个电阻设置；对很多小型数字电源来说，这个开发门槛就低了很多。

这几个型号到底差在哪？

GM6503 系列名字有点绕。

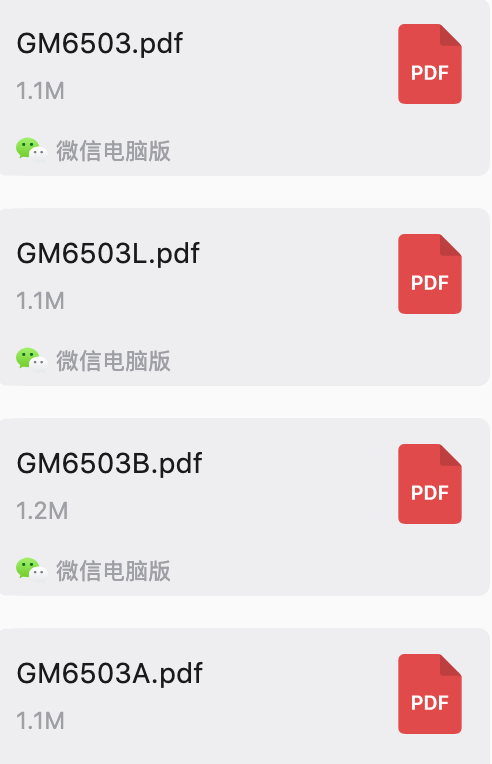

一共四款

一共四款

GM6503，GM6503A，GM6503B，GM6503L，看起来都差不多。

共同点是：都是 3A，都是 2.5V 到 5.5V 输入，都是 0.6V 反馈基准，都是小尺寸 LGA 电源模块。

真正要看的，主要是两个东西：

开关频率和封装

先直接列一下。

GM6503L 数据手册给出的固定开关频率是 1MHz，GM6503A 是 1.5MHz，GM6503B 是 2.4MHz，GM6503 标准版是 3MHz；对应封装分别为 14 引脚 2.5mm × 2.5mm × 1.3mm LGA、14 引脚 2.5mm × 2.5mm × 1.3mm LGA、8 引脚 2.8mm × 3.0mm × 1.3mm LGA、10 引脚 2.0mm × 2.5mm × 1.3mm LGA。

这时候别简单理解成：

3MHz 最好，1MHz 最差。

不是这么回事；频率越高，开关周期越短，储能元件更容易做小，瞬态响应也更容易做快；但代价是开关损耗更高，对布局、输入电容和散热更敏感；频率越低，开关损耗压力小一点，热可能更舒服一点，但外围电容和瞬态响应的压力会增加。

所以这几个型号不是谁替代谁。而是给你不同的取舍。

GM6503：3MHz，小板子优先

先看 GM6503 标准版，它最显眼的是 3MHz。

3MHz 是什么概念？

开关周期：

数据手册里给出的最小导通时间典型值是 22ns；那么理论最小占空比大约是：

这对 5V 转低压很重要。

比如 5V 转 0.6V：

这个占空比已经很低了。

如果芯片最小导通时间太长，就可能压不到这么低的输出，或者进入脉冲跳跃、调节变差的状态；所以 22ns 最小导通时间不是摆着好看的参数；直接决定了高输入、低输出、高频工作时，这颗芯片有没有足够余量。

GM6503 的另外一个特点是封装小；2.0mm × 2.5mm × 1.3mm 的 LGA-10，本体面积很小；这类东西就适合光模块、小型 FPGA 板、紧凑通信模块、便携设备里面的核心供电。

板子空间紧，电流又不小，还不想自己摆电感，那 GM6503 这种 3MHz 版本就很对路。

当然，缺点也得说；封装越小，热越要小心；GM6503 的 θJA 是 92°C/W，如果实际损耗 0.8W，粗略温升就是：

比如环境已经 50°C，那结温就很容易上去。

GM6503A：1.5MHz，更像常规稳妥版

GM6503A 的频率是 1.5MHz，它没有 GM6503 的 3MHz 那么激进，也比 1MHz 的 GM6503L 更高一点。

我觉得它更像一个比较稳妥的中间版本。

封装是 14 引脚 LGA：

热阻 θJA 为 56.7°C/W。这个热阻比 GM6503 标准版舒服不少；如果板子不是极限追求最小面积，而是想要一个更稳妥的 3A POL 电源，GM6503A 这种 1.5MHz 版本会更均衡。但相比 3MHz，开关损耗压力小一些；相比 1MHz，频率又不算低。

说白了：

GM6503A 更适合常规小型数字板卡里，一路 1.2V/1.8V/0.8V 核心电源。

GM6503B：2.4MHz，夹在中间的折中方案

GM6503B 的频率是 2.4MHz。封装是 8 引脚 LGA：

热阻 θJA 为 64.6°C/W。

这个版本比较像折中型。

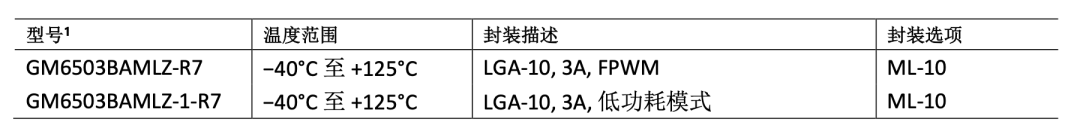

频率比 GM6503A 高，低于 GM6503；封装不是最小，但也不大；它的数据手册里面还列出了 FPWM 和低功耗模式两个订购选项。

这个就很关键；同样一颗 Buck，工作模式不同，性格也不一样；FPWM，也就是强制 PWM，更适合对纹波频谱和噪声模式比较敏感的系统。

低功耗模式，更适合轻载时间多、在意待机功耗的系统。

所以 GM6503B 不能只看“2.4MHz、3A”，还要看买的是哪个版本；如果后面负载是 FPGA 核心、SERDES 辅助电源、对纹波频率分布比较敏感，就优先考虑 FPWM；如果是便携设备、待机模块、负载变化范围大，就要考虑低功耗模式。

GM6503L：1MHz，低频版本不是落后，是另一种取舍

GM6503L 的频率是 1MHz，有些人一看到 1MHz，就觉得是不是不如 3MHz。

这不对，1MHz 有 1MHz 的用法。

频率低一些，开关损耗通常更友好，热压力也可能更容易控制。

而且 GM6503L 的封装同样是 14 引脚 2.5mm × 2.5mm × 1.3mm LGA，θJA 也是 56.7°C/W；这就适合一些不追求极限高频，但要稳稳做一路 3A Buck 的场景。

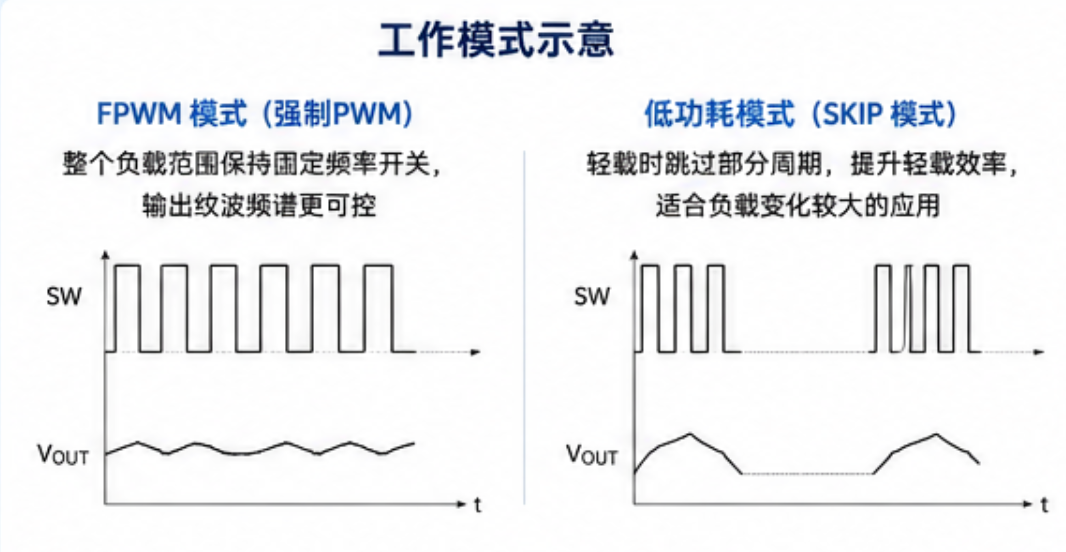

FPWM 和低功耗模式，别搞反了

这里单独说一下工作模式，很多人看电源芯片只看效率曲线；但给真实系统供电，模式比效率数字还重要。

FPWM 模式下，芯片保持强制连续开关，纹波频率相对固定；频谱更可预测；轻载下不会频繁进入很低频的突发模式；适合对电源纹波幅度和频谱比较敏感的系统；就是轻载效率一般不如低功耗模式。

低功耗模式则反过来；轻载时，芯片不是一直高频工作，而是输出电容充到一定程度后，让电路休息一会儿，再继续工作；肯定静态损耗低；轻载效率好；适合待机和电池系统，但低频纹波和频谱成分可能更明显。

输出电容不要乱省，模块不是魔法

用了电源模块以后，有个误区要避免，不是说外部只剩电容，电容就可以随便放，输出电容仍然非常关键；至少干两件事。

第一，把开关波形滤成直流输出。 第二，在负载突变时，先顶住输出电压。

比如 FPGA 核心电流突然从 0.1A 跳到 1.6A，控制环路不可能瞬间反应，这时候输出电压一定会先掉一下；数据手册里面给了一个近似公式：

其中 ， 单位是 MHz， 单位是 μF。数据手册还提醒，较小的输出电容可以节省空间和成本，但瞬态性能会受到影响，并且环路稳定性必须验证。

负载跳变导致的输出压降，也可以粗略理解为：

这类芯片适合什么设备？

我觉得 GM6503 系列最适合下面几类。

第一类，FPGA / ASIC / SoC 核心电源。

比如 5V 或 3.3V 输入，输出 1.2V、1.0V、0.8V，电流 1A 到 3A。

第二类，光通信和小型通信板卡。

空间紧，电源轨多，电流又不小。

一颗专为光模块场景优化的DCDC：GM2500

第三类，分布式 POL 电源。

前级给 5V，负载附近再用 GM6503 系列降到核心电压。

第四类，电池供电系统后级。

尤其是有轻载和待机需求的系统，可以关注低功耗模式版本。

第五类，小型工业控制板。

板子不大，但又希望电源模块稳定、省事，减少分立 Buck 的调试风险。

说白了，只要场景是：

电流又在 3A 以内，空间还紧，那 GM6503 系列就值得看一眼。

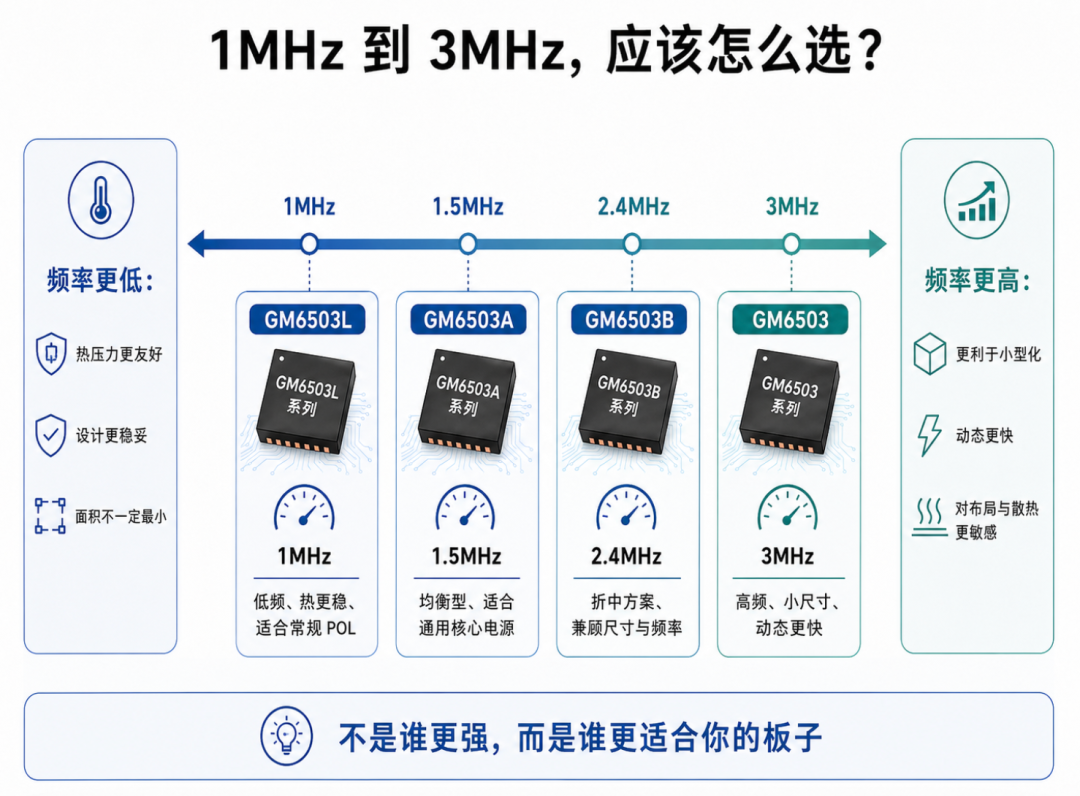

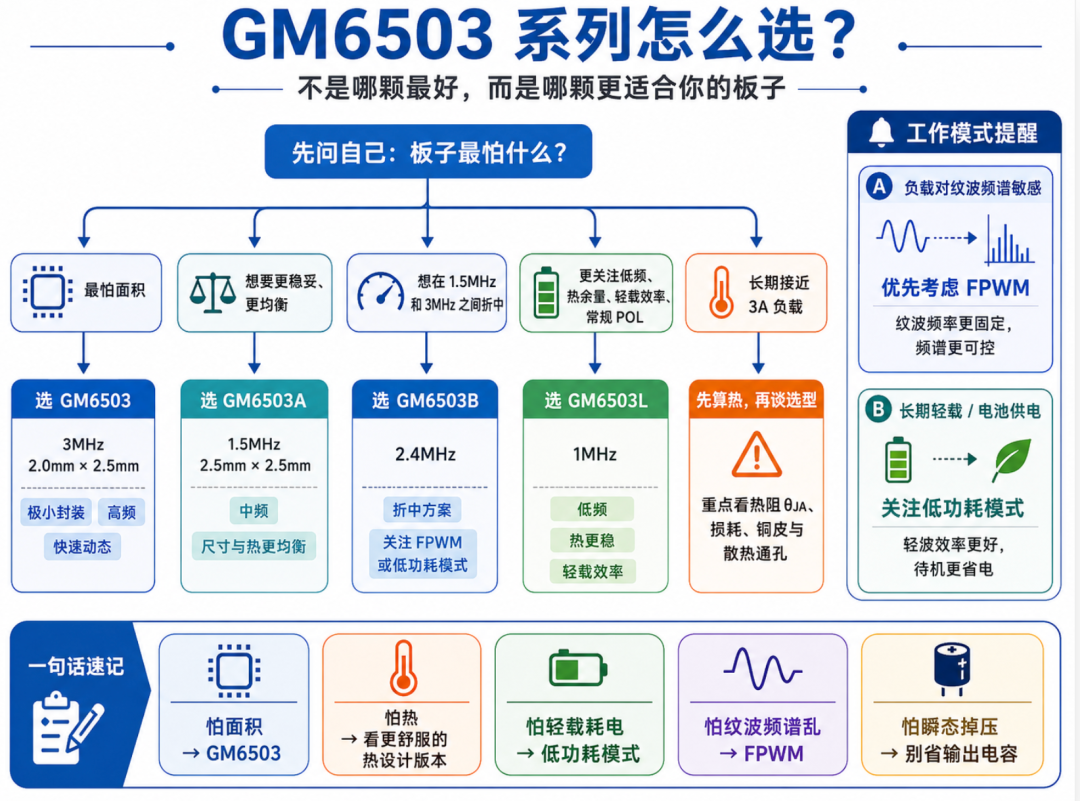

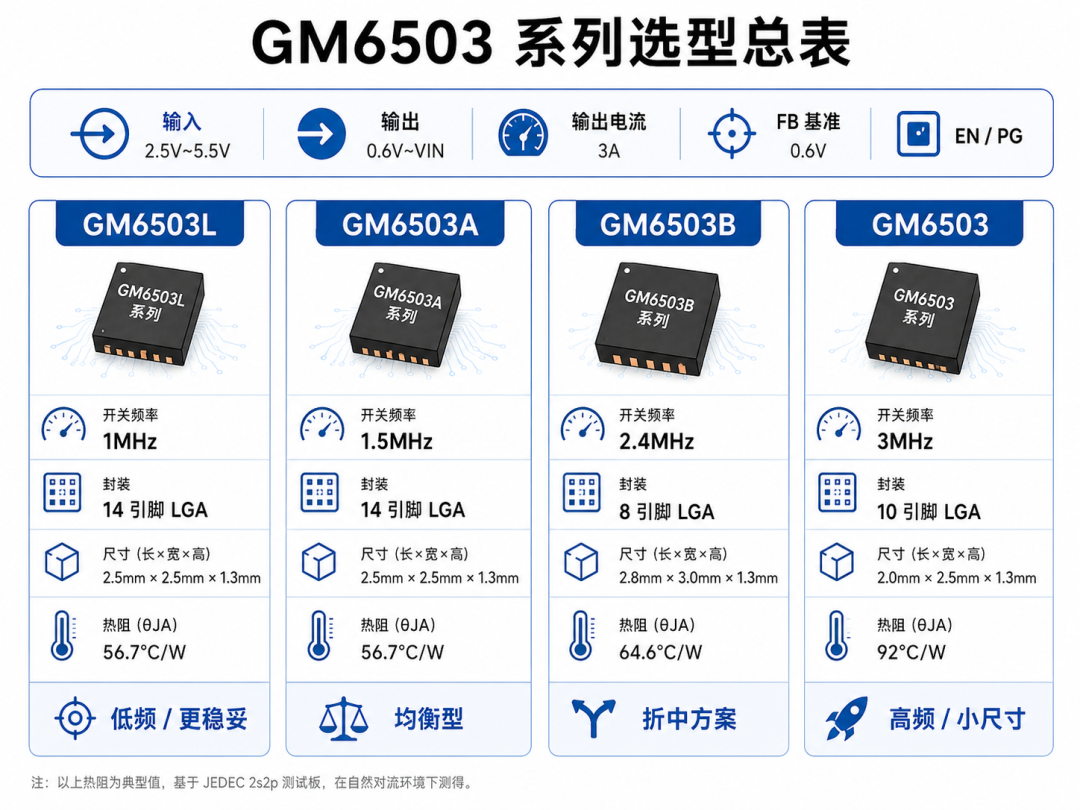

这个图是我调了很久的图，感觉还不错，在 4 颗产品之间快速选择

这个图是我调了很久的图，感觉还不错，在 4 颗产品之间快速选择

后记

有时候硬件设计的快乐，不在于堆多复杂的电路；而在于找到一颗刚好合适的小芯片，把一大块麻烦直接收掉；那GM6503 系列就是这种思路。

它不适合所有板子！

但如果你的项目正好是：5V 输入；低压输出；3A 以内；板子空间紧；又不想在 Buck 电感和 Layout 上反复折腾；那它确实值得放进选型表里。
