FPGA 玩转 4K 视频输入输出：让图像处理更“丝滑”

FPGA技术江湖

发布于 2026-03-23 20:21:23

1670

在游戏、影视和显示领域，4K 已经成为标配。而今天，我们就来聊聊——如何用 FPGA 实现 4K 视频的输入输出与处理。

💡 从 HDMI 1.4 到 HDMI 2.0：瓶颈与突破

目前，大多数基于 HDMI 的 FPGA 图像处理方案，通常采用两种思路：

直接用 FPGA IO 管脚配置为 TMDS 接收/发送模式，详见下面链接；

https://github.com/Digilent/vivado-library

通过外部 HDMI PHY 收发芯片，将并行视频数据与 TMDS 信号互转。

这些方案在 HDMI 1.4 时代已经相当成熟，能够实现：

✅ 最高 4K@24Hz 视频输入输出

✅ 或者 1080p@120Hz 的高帧率显示

这样的性能足以满足多数中低速应用，比如工业检测、嵌入式显示屏等。

但问题来了——

要实现更流畅的 4K@60Hz 视频传输，就必须迈入 HDMI 2.0 时代。

⚙️ 挑战：18 Gbps 的带宽压力

HDMI 2.0 标准要求带宽高达 18 Gbps，这远远超过传统 FPGA I/O 能承受的速率。

而在这类高带宽设计中，高速串行收发器（GTH/GTY）就成了关键。

在这方面，AMD Artix™ UltraScale+™ FPGA 表现亮眼。它内部集成的 GTH 收发器可支持最高 6 Gbps 的速率，完全能胜任 4K@60Hz 的传输需求。

这也意味着：我们终于能在一块 FPGA 上，完整跑通 HDMI 2.0 的 4K 视频链路！

🧩 架构设计：从输入到输出，一气呵成

本项目的目标，是构建一个简洁高效的 4K 视频直通参考设计（Pass-through Design）。

简单来说，就是——

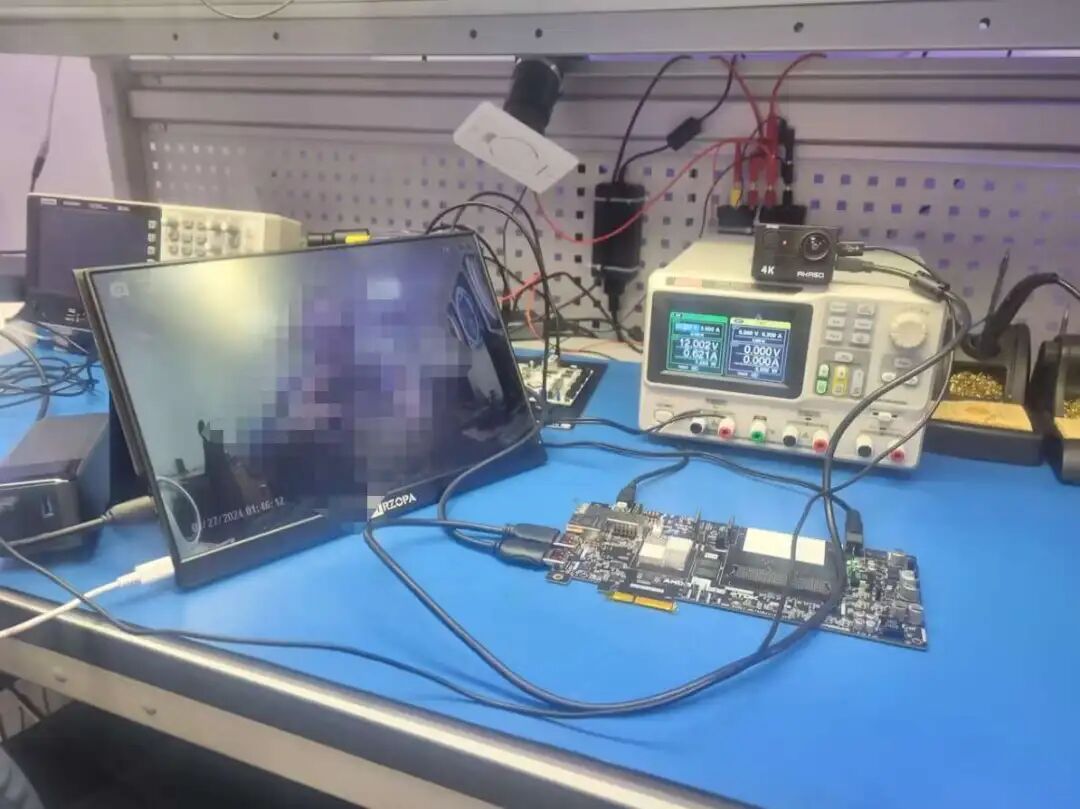

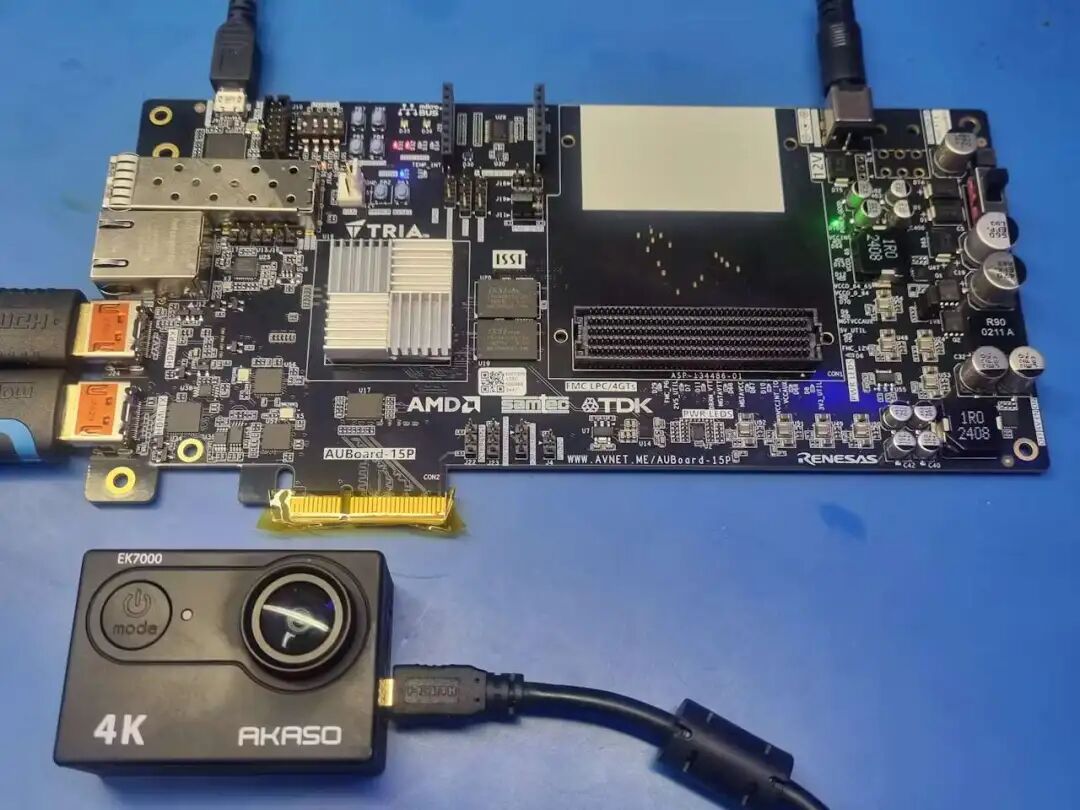

从相机或笔记本电脑输入 HDMI 视频 → FPGA 处理 → 输出到显示器，实时显示高分辨率画面。

整个系统由以下几个关键模块组成：

🧠 AMD MicroBlaze™ 软核处理器

负责初始化与配置各个 IP 核；

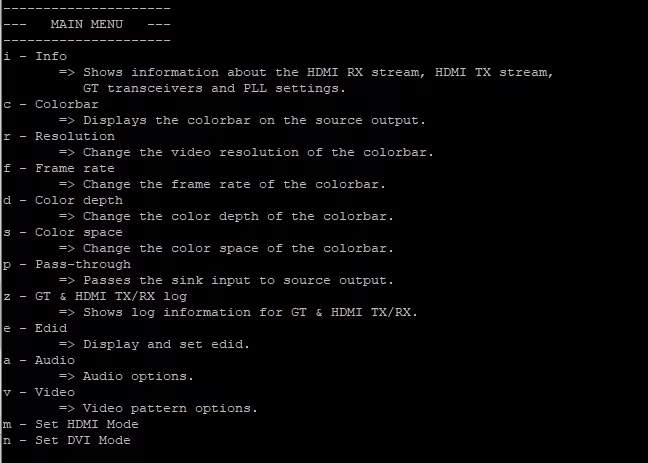

通过串口菜单提供简易的系统控制界面；

控制时钟发生器（Clock Wizard）和视频参数。

📺 HDMI RX 1.4 / 2.0 子系统

接收来自外部源（相机/笔记本）的 HDMI 信号；

将 TMDS 信号解码为 FPGA 可处理的视频流格式。

📤 HDMI TX 1.4 / 2.0 子系统

将处理后的视频流重新编码为 TMDS 信号；

输出到 HDMI 显示设备（如 4K 显示器）。

🔄 视频物理层控制器（PHY Controller）

负责 HDMI 子系统与 FPGA 内部 GTH 收发器之间的接口；

管理数据传输与时钟同步。

🎨 视频测试模式生成器（TPG）

当没有外部视频输入时，可自动生成测试图案；

便于验证 HDMI 输出链路是否工作正常。

🔧 实践：基于 AMD 官方参考设计

整个方案的实现基于 AMD 官方 HDMI 参考设计，在此基础上进行了调整与优化：

增加了对 HDMI 2.0 帧率与分辨率的支持；

通过 MicroBlaze 实现灵活的软件可配置控制；

充分利用 Artix UltraScale+ 的 GTH 特性，实现稳定的高速传输。

许可

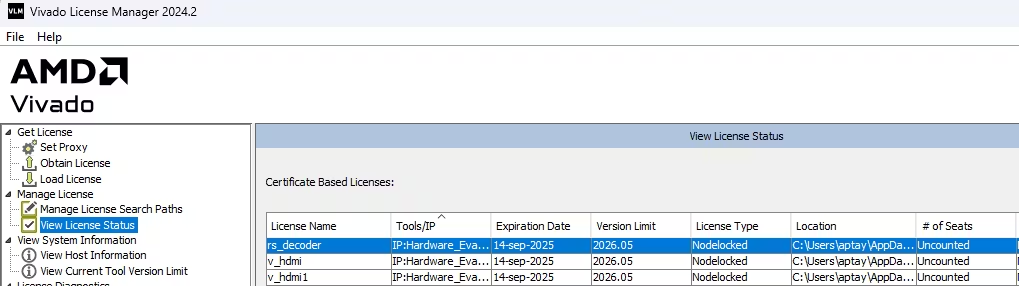

我不清楚我电脑里Vivado为啥都有license，如果没有的话可以通过官网申请试用，详见：

xilinx_ip_license申请

这里提供一个网络下载的license，我电脑里应该时安装了这个，大家可以尝试一下：

分享一波“各种各样”的资源

创建参考设计

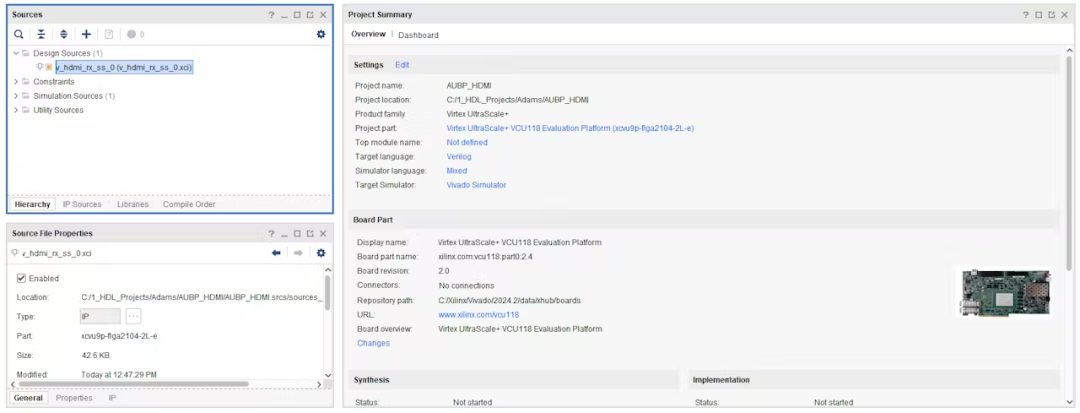

在 AMD Vivado™ 设计套件中创建设计之前，我们打开一个针对 VCU118 的项目。

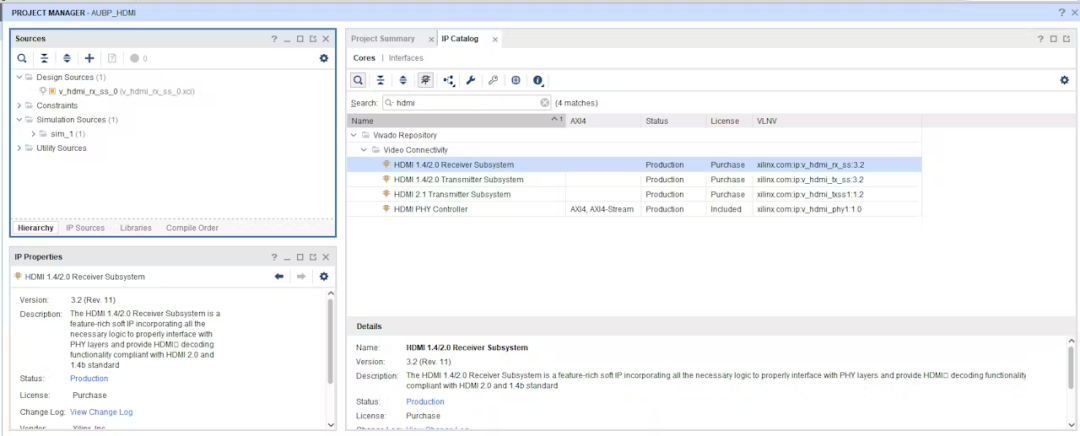

项目打开后，打开 IP 库并选择 HDMI 1.4 / 2.0 接收器子系统。

这会将 IP 添加到项目中。选择 IP。

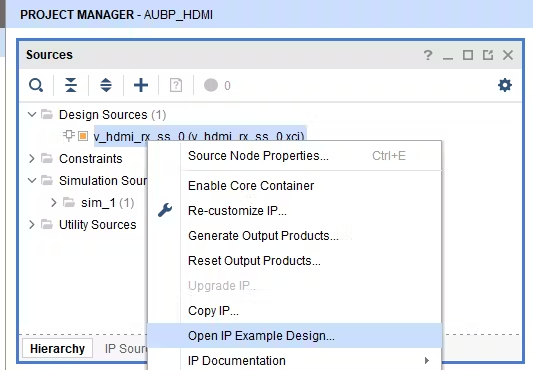

右键单击选定的 IP，然后选择“打开 IP 示例设计”。

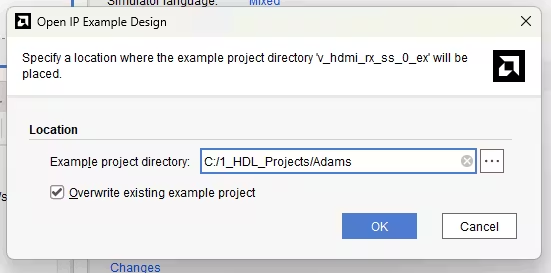

对话框打开后，选择要存储项目的位置。

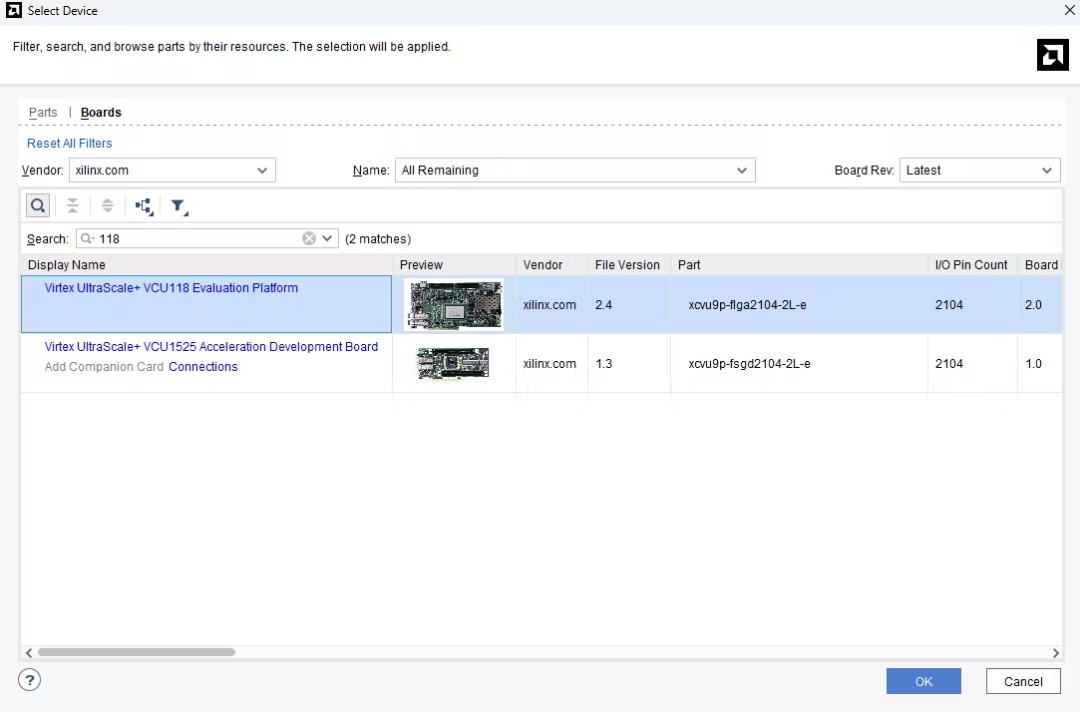

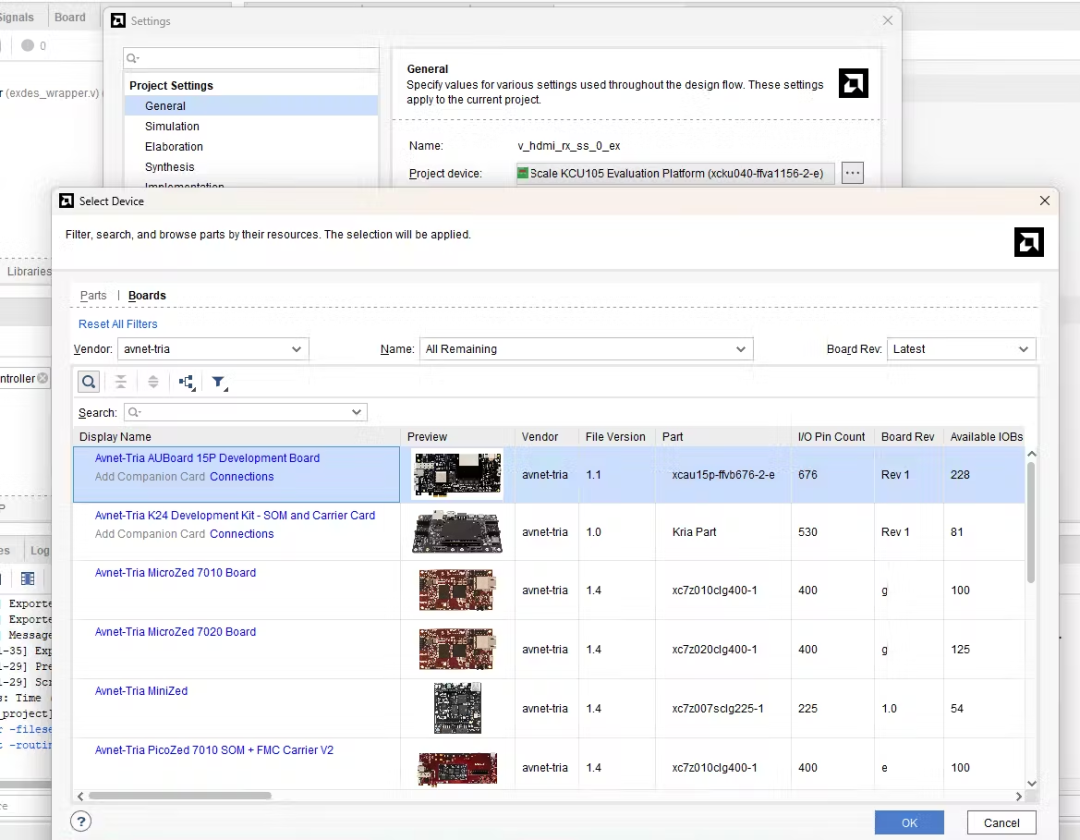

这将打开一个针对 VCU118 的示例设计。我们需要将目标板更改为自己的开发板。

更换FPGA芯片IP会被锁定，需要更新：

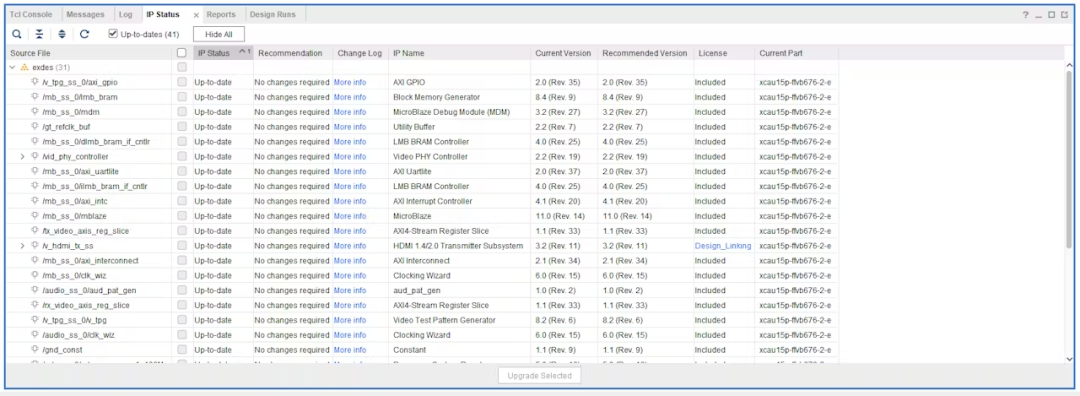

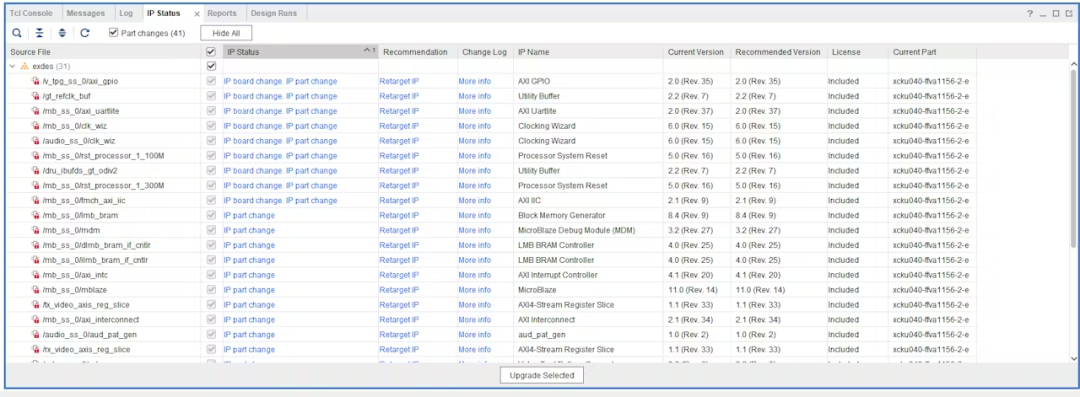

更新选定的 IP 并重新运行 IP 状态报告，IP 现在应该显示为最新的。

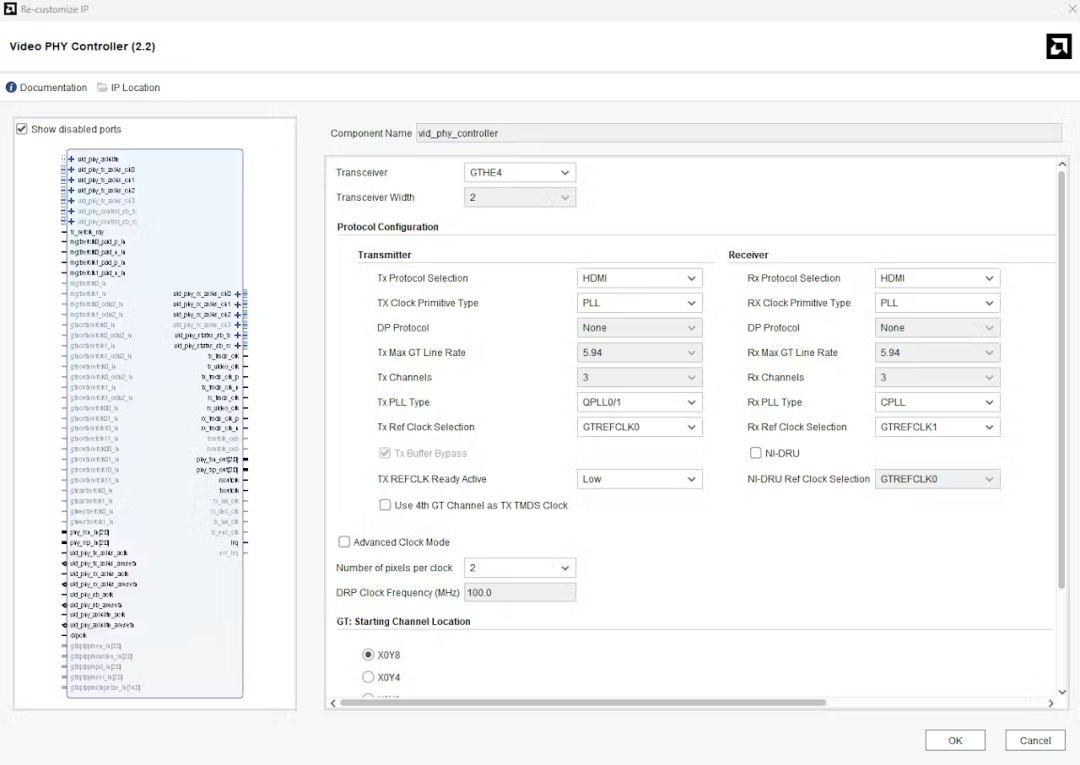

下一步是对视频 PHY 控制器进行修改，以更新 AMD Artix™ UltraScale+™ 设备上提供的 GTHE4。确保将时钟原语设置为 PLL。

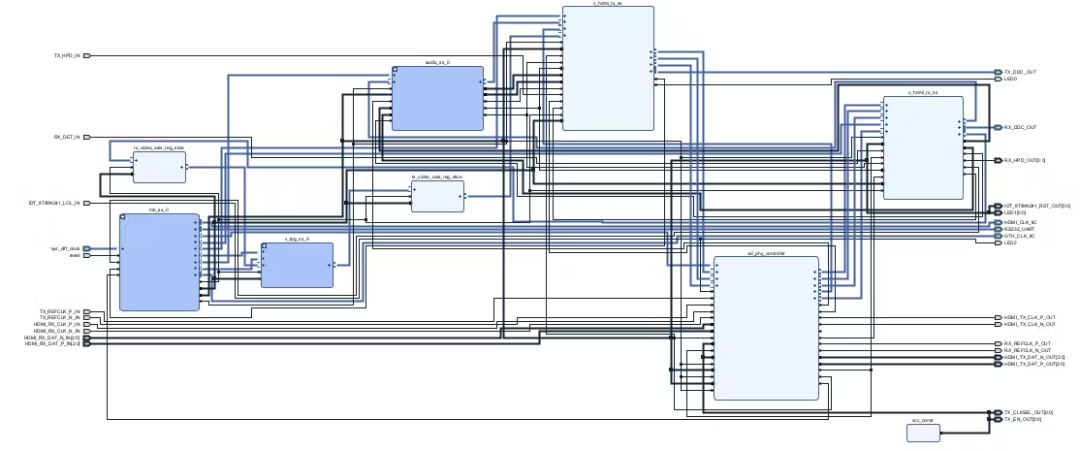

设计应如下所示。

在本设计中，视频通过 TGP 从 HDMI Rx 传输到 HDMI Tx。为了确保能够支持最高的分辨率和帧率，视频像素以每时钟 2 像素或每时钟 4 像素的速率提供（取决于模块的配置）。

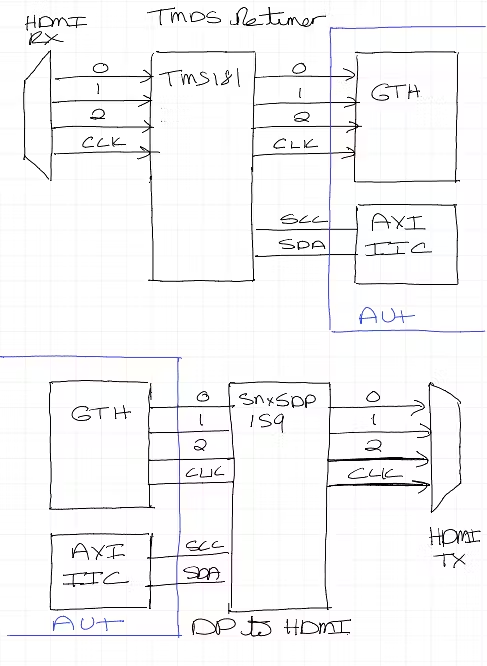

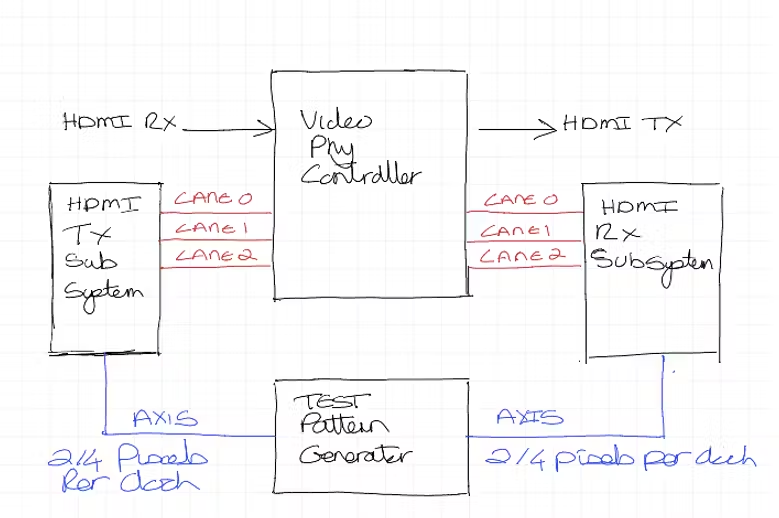

该设计的架构如下所示。外部传输路径使用 Display Port 转 HDMI 转换器，接收器使用 TMDS 重定时器。

在内部，视频物理层控制器（Video Phy Controller）与 GTH 收发器相连，用于发送（Tx）和接收（Rx）操作，并为 HDMI 发送端和接收端各提供 3 条数据通道（data lane）。这些通道与 HDMI 子系统相互连接。

HDMI 解决方案需要多个 IIC 接口用于连接 HDMI Tx 和 Rx 的 DDC，这些 DDC 直接连接或来自 HDMI Tx/Rx 子系统。这些解决方案还需要 IIC 接口用于 SN65DP159RGZT 和 TMS181（驱动和均衡芯片），用于改善输入和输出 GTH 信号。

我们还需要第二个通道 AXI IIC 连接到时钟发生器。该时钟发生器提供 GTH 参考时钟。

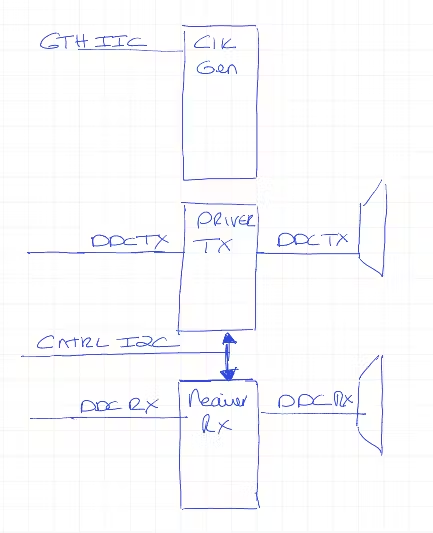

本次板卡的 IIC 网络如下所示。

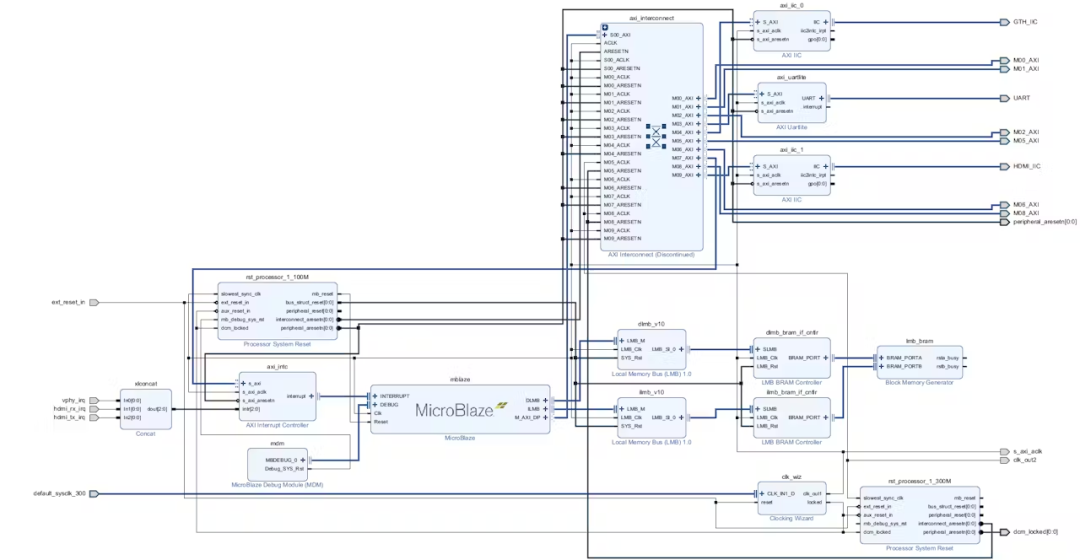

在 AMD MicroBlaze™ 处理器模块内，添加第二个 AXI IIC 并将其信号连接到外部。

修改约束后就可以进行综合实现了~

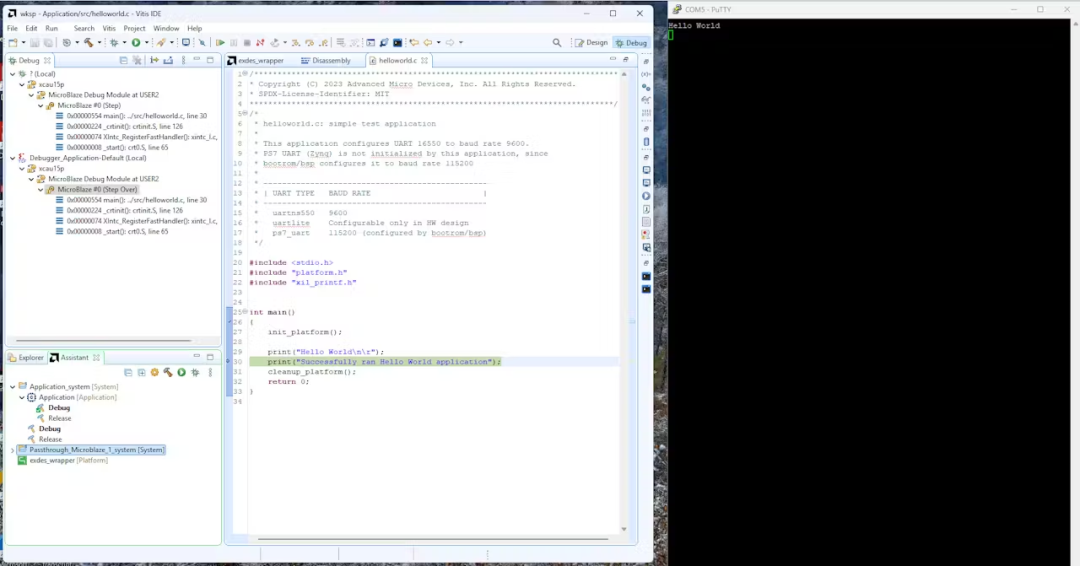

从 AMD Vivado™ 设计套件导出 XSA，有了 XSA，我们可以在 AMD Vitis™ 统一软件平台中创建一个简单的 Hello World 应用程序。这个 Hello World 应用程序将创建一个平台和一个应用程序。编译并运行 Hello World 应用程序确保我们能够在 AMD MicroBlaze 处理器上生成并运行应用程序。

现在我们知道我们有一个可行的系统，并且可以在 AMD MicroBlaze™ 处理器上执行程序，我们需要为 HDMI 直通创建应用软件。

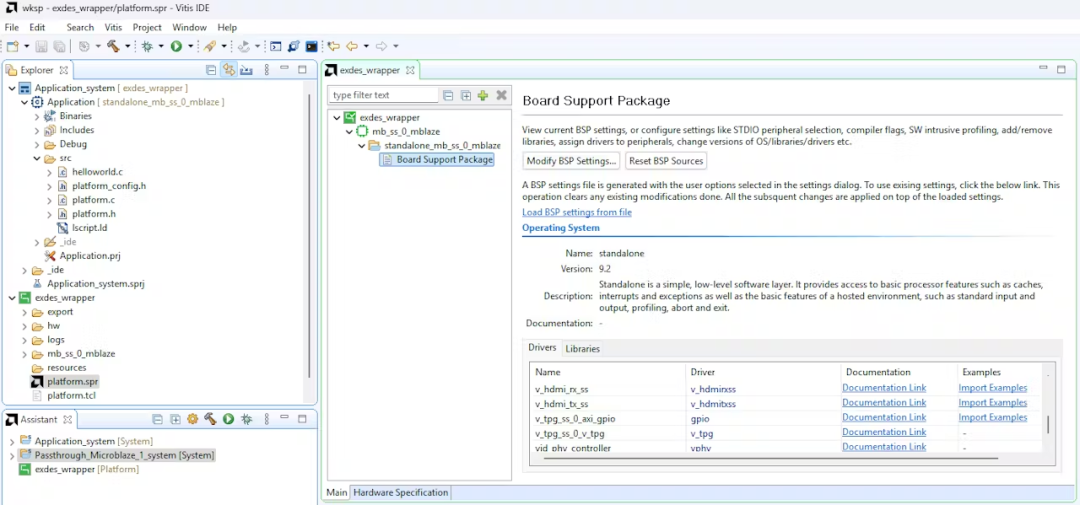

在平台中，打开 platform.spr 文件并选择板级支持包 (Board Support Package)。在板级支持包下，向下滚动找到 v_hdmi_rx_ss 驱动程序，然后选择导入示例。

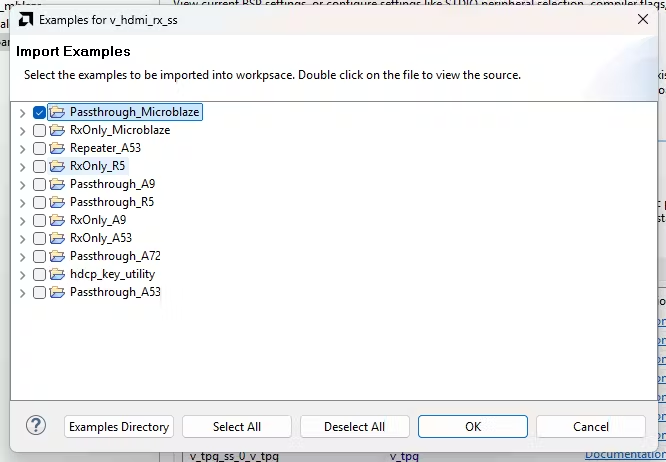

这将为我们提供一系列应用示例。在本例中，我们将使用 Passthrough_MicroBlaze。

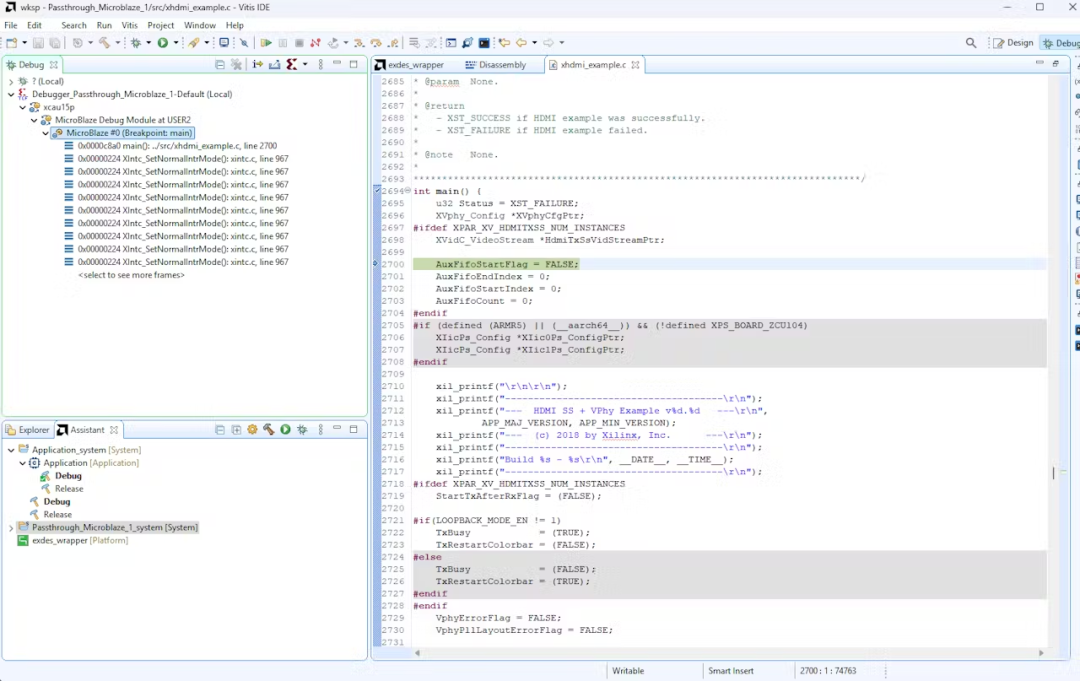

这样就创建好了应用程序。不过，我们需要对主应用程序示例进行一些修改，确保时钟发生器芯片配置正确。

主要的修改是对条件编译进行修改，更改正在编程的 I2C 时钟发生器类型。默认情况下，软件预期编程 Si5324 设备，而我们的开发板具有瑞萨 8T49N24 时钟发生器设备。

int I2cClk(u32 InFreq, u32 OutFreq)
{
 int Status;

//#if (!defined XPS_BOARD_ZCU104)
#if (defined XPS_BOARD_ZCU104)
 /* Free running mode */
if (InFreq == 0) {

  Status = Si5324_SetClock((XPAR_IIC_0_BASEADDR),
      (I2C_CLK_ADDR),
                    (SI5324_CLKSRC_XTAL),
      (SI5324_XTAL_FREQ),
      OutFreq);
if (Status != (SI5324_SUCCESS)) {
   xil_printf("Error programming SI5324\r\n");
   return 0;
  }
 }

 /* Locked mode */
else {
  Status = Si5324_SetClock((XPAR_IIC_0_BASEADDR),
      (I2C_CLK_ADDR),
      (SI5324_CLKSRC_CLK1),
      InFreq,
      OutFreq);

if (Status != (SI5324_SUCCESS)) {
   xil_printf("Error programming SI5324\r\n");
   return 0;
  }
 }
#else
 /* Reset I2C controller before issuing new transaction.
  * This is required torecover the IIC controller incase a previous
  * transaction is pending.
  */
 XIic_WriteReg(XPAR_IIC_0_BASEADDR, XIIC_RESETR_OFFSET,
      XIIC_RESET_MASK);

 /* Free running mode */
if (InFreq == 0) {
  Status = IDT_8T49N24x_SetClock((XPAR_IIC_0_BASEADDR),
            (I2C_CLK_ADDR),
            (IDT_8T49N24X_XTAL_FREQ),
            OutFreq,
            TRUE);

if (Status != (XST_SUCCESS)) {
   print("Error programming IDT_8T49N241\r\n");
   return 0;
  }
 }

 /* Locked mode */
else {
  Status = IDT_8T49N24x_SetClock((XPAR_IIC_0_BASEADDR),
            (I2C_CLK_ADDR),
            InFreq,
            OutFreq,
            FALSE);

if (Status != (XST_SUCCESS)) {
   print("Error programming IDT_8T49N241\r\n");
   return 0;
  }
 }
#endif
return 1;
}

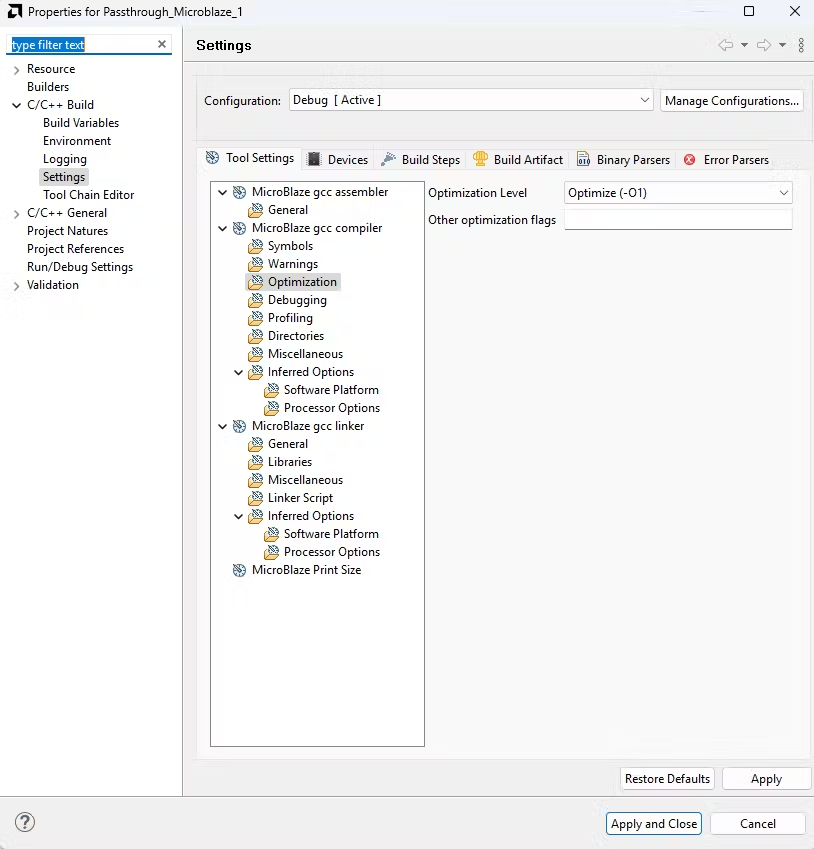

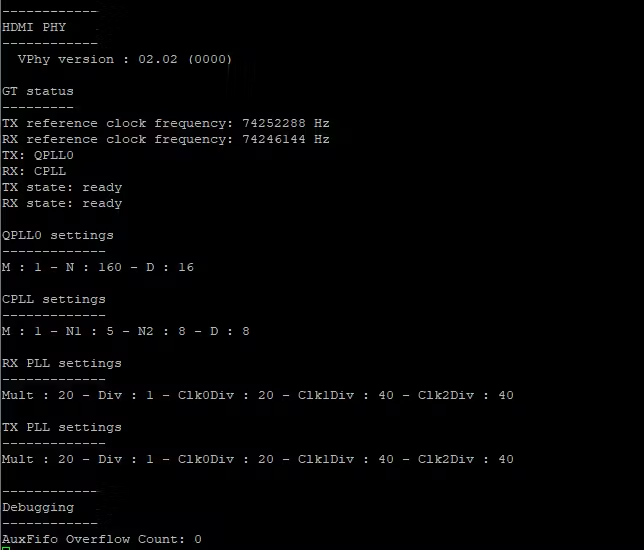

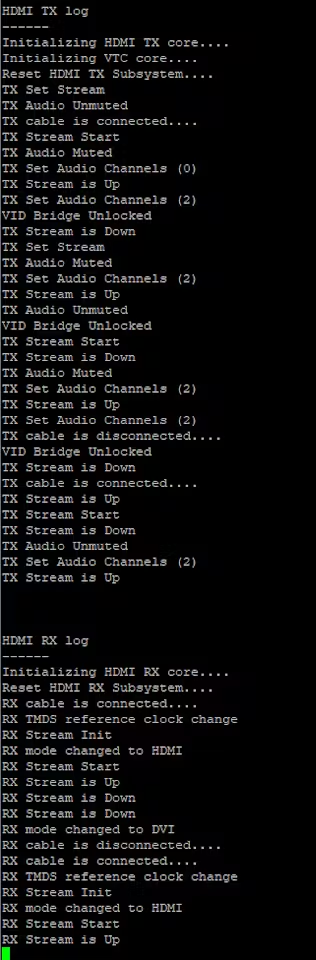

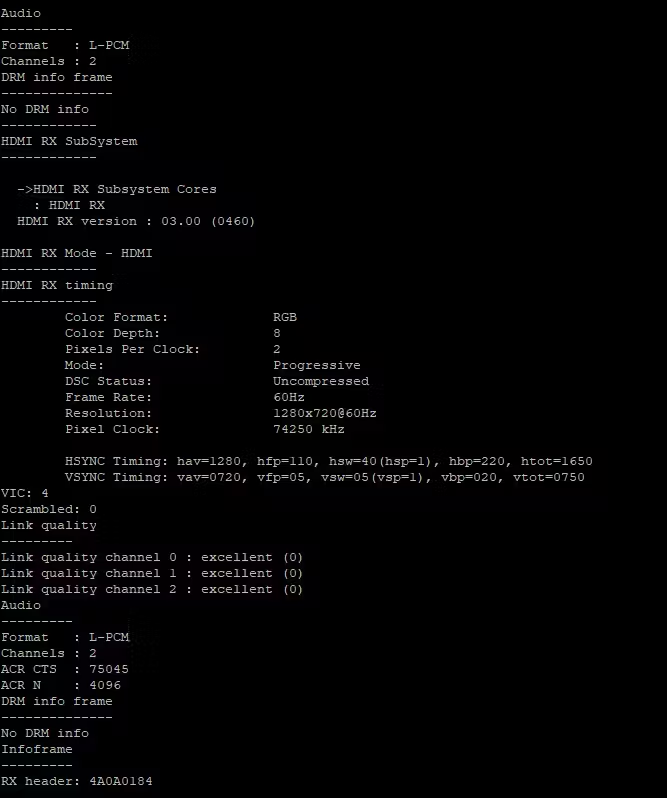

为了确保软件应用程序能够适应所提供的 256KB 内存，将优化级别设置为 O1。
