光刻过程常见的瑕疵及解决方法

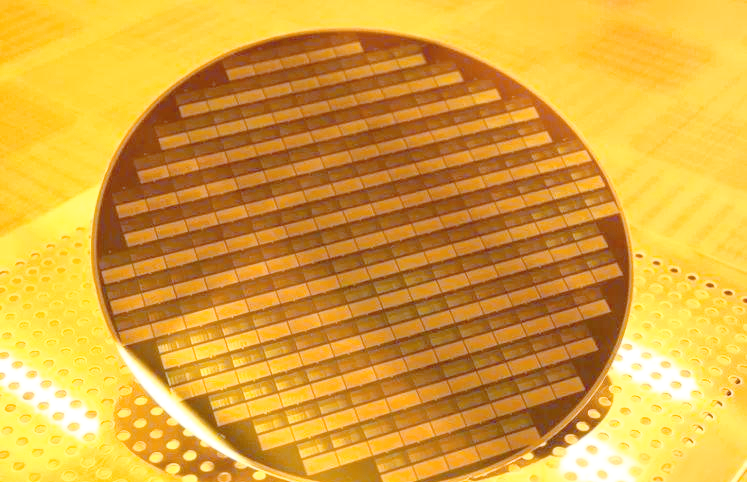

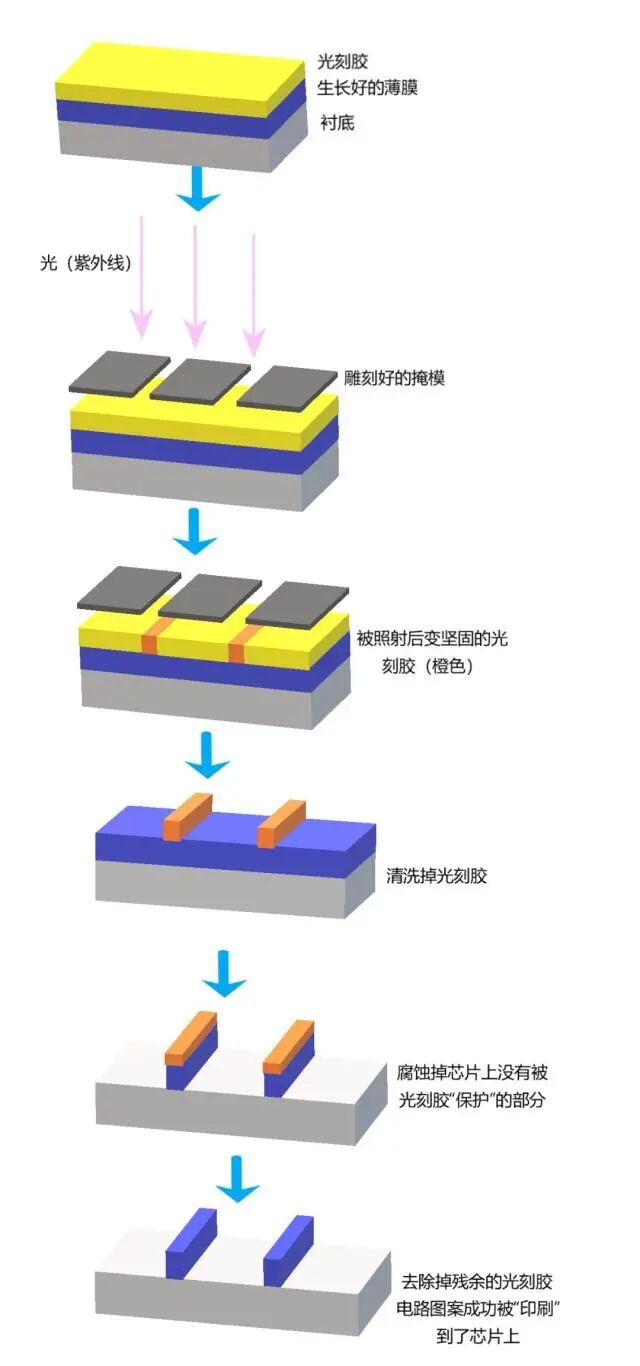

光刻过程是半导体制造中的关键步骤，用于在硅片上形成电路图案。

这个过程中可能出现多种异常情况，不过光刻也有一点方便的地方，可以返工，但是返工后的晶圆要特别标记，返工几次可能就洗不干净了、甚至报废或者做瑕疵品晶圆。 原则是少量瑕疵、判定过。

下面是一些常见的异常及其解决方法的概述。

1. 图案失真（Pattern Distortion）

• 现象：图形转移后与掩模版上的设计不符。
• 原因：光刻胶厚度不均、曝光剂量不当、显影时间过长或过短等。更离谱的也可能是拿错光刻板了，或者板图没有更新为最新的设计。
• 解决方法：优化光刻胶旋涂工艺以确保均匀性；调整曝光剂量和显影时间至最佳值。

2. 线宽偏差（CD Uniformity Error）

• 现象：线宽不符合设计要求，可能过大也可能过小。
• 原因：光源波长变化、透镜污染、曝光聚焦不准等。
• 解决方法：定期维护设备保证光源稳定；清洁或更换透镜；精确调整焦距。

3. 边缘粗糙度（Edge Roughness）

• 现象：图案边缘呈现不规则形状，影响器件性能。
• 原因：材料特性、显影液浓度不合适等。
• 解决方法：选择合适的光刻胶及显影液配方；改善蚀刻工艺参数。

4. 掩膜缺陷（Mask Defects）

• 现象：最终产品中出现不应有的线条或点。
• 原因：掩膜本身存在瑕疵或受到污染。
• 解决方法：使用前仔细检查掩膜质量；采用更严格的洁净室标准减少污染。

5. 胶层残留（Resist Scumming）

• 现象：在显影后仍有部分光刻胶未被去除。
• 原因：显影不充分或光刻胶过度烘烤。
• 解决方法：调整显影条件如温度、时间和搅拌速度；避免过度烘烤。
