导致机械臂抖动的模态频率分析

1. 模态频率原理

所有阶次的固有频率和振型，都源于同一个物理原理：结构自身的刚度（恢复力）和质量（惯性）在空间上的分布与平衡。

• 核心方程：结构的自由振动方程可以简化为 [K]{ϕ}=ω2[M]{ϕ}，其中[

K] 是刚度矩阵，[M]是质量矩阵，ω是圆频率，{ϕ}是振型向量。

• 物理意义：求解这个方程就是在寻找一系列特殊的振动形态（振型），在这些形态下，结构上每一点运动的惯性力 ω2[M]{ϕ}都能被结构自身的弹性恢复力 [K]{ϕ}精确平衡，每一个平衡状态对应一个特定的频率 ωi和振型。
• 阶数的本质：一阶对应的是满足上述平衡条件的最简单的、整体变形最大的形态（能量最低状态）。二阶、三阶... 则对应更复杂、具有更多波峰波谷（节点）的平衡形态，这些形态需要结构以更高的频率振动来维持惯性力与弹性力的平衡，因此频率依次升高。

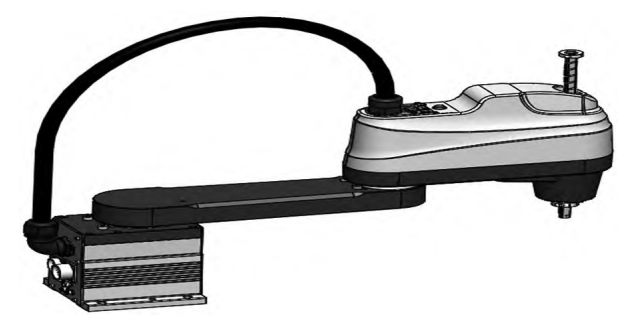

• 频率关系：它们之间的比例取决于结构复杂的刚度-质量分布，例如，一个简单的悬臂梁，其频率比大致是 f1:f2:f3≈1:6.27:17.55，非整数倍关系，对于SCARA机械臂结构，比例关系更不规则了。
• 振型关系：它们是彼此独立且正交的向量，这意味着：
  • 能量独立性：结构在自由振动时，其任何复杂的振动形态，都可以精确地分解为各阶振型以不同比例（幅值）的叠加，就像任何复杂的光都可以分解为不同频率的单色光一样。
  • 正交性原理：数学上，不同阶的振型关于质量矩阵[M]和刚度矩阵[K]加权正交，简单理解就是，结构以某一阶振型振动时，其惯性力和弹性力所做的功，不会激发起另一阶振型的振动，系统中互不干扰的、独立的“振动模式”。

2. 不同阶模态的触发机制

触发机制完全取决于 “激励源” 与 “结构模态” 的匹配关系

分离频率：核心任务是通过优化，使机械臂的基频（一阶） 以及可能重要的二阶频率，远离所有主要的、可预见的激励频率（如运动最高节拍频率、伺服系统带宽等），这是避免共振、抑制抖动的第一道防线。

关注激励源头：在分析抖动问题时，不仅要看结构本身（模态分析），更要结合动力学分析（谐响应、瞬态分析），模拟真实的运动与负载，看看是哪个频率激励哪一模态。

3. 诊断抖动的模态频率

核心思路是：将实际测得的抖动频率，与结构固有的模态频率进行匹配。需要“测试”与“仿真”双管齐下

3.1 实验测试诊断（最直接）

1. 布置传感器：在机械臂末端（或怀疑抖动最严重的部位）安装加速度传感器。
2. 采集振动数据：
   • 空载运行：让机械臂以不同速度执行典型轨迹（特别是容易抖动的动作），记录加速度随时间变化的信号。
   • 敲击测试：在机械臂静止时，用力锤敲击关键部位（如小臂末端），记录其自由衰减的振动响应，排除控制系统的干扰，纯粹获取结构模态。
3. 信号分析：将采集到的时域加速度信号，通过快速傅里叶变换（FFT） 转换为频域频谱图。在频谱图上，出现尖峰（峰值）的频率，就是被实际激发出来的结构固有频率。
4. 匹配判断：将测得的峰值频率，通过ANSYS模态分析得到的前6阶固有频率表进行对比。最接近的哪个仿真频率，其对应的振型就是导致抖动的主要“元凶”。

3.2 仿真动力学分析（预测与验证）

1. 进行瞬态动力学分析：给大臂、小臂关节施加真实的运动规律（速度、加速度曲线），模拟启动、停止、匀速过程。
2. 进行谐响应分析：在关节或末端施加一个频率连续变化的简谐力，分析末端响应随频率的变化。
3. 查看结果：这两种分析都会输出末端位移/加速度的频率响应曲线，曲线上幅值最大的频率点，就是最容易引发剧烈振动的频率，直接对应某一阶模态。

用实验验证仿真模型的准确性，再用修正后的仿真模型预测整改效果。

4. 整改以远离激励频率

调整固有频率的本质是改变结构的刚度和质量分布。其关系由基本公式决定：

其中，f是频率，k是刚度，m是质量，整改的物理本质，是调整特定阶次振型所对应的局部刚度与质量。目标是：1）提高该阶频率，远离激励源；2）改变振型，减小末端振幅。

结构优化不是盲目的“加强”或“减重”，而是智能地重新分配材料，将材料从振动节点转移到关键承力区，从而用最小的质量代价，换取最大的动态性能提升。
