低速协议系列：SPI.4（历史）

居然都第 4 篇了（第三篇是 FPGA 串并这个，为了观看体验换了位置），先回忆一下我们的工作有哪些？

先从 bit 开始，讲了数据的组织方式，然后学了最常见的 HAL 库里面的发送函数，为了最大化的接收效率（使用了中断处理技术，以及引入了 DMA 和双缓冲区技术）；第二篇，开始说了几种编程模型，接着研究了QSPI 这一个常见的 SPI 变种，从物理的角度分析了它的过程，发现其中的奥秘在串和并的处理上，为了更加本质的讨论这个话题，拿出了高云 FPGA 的 IO 原语；限于篇幅，在第三篇专门写了一个 FPGA 的 demo 来演示。（难吗？应该是不难，其实就是bit 的拼接）

Action

对于别人可能这个话题就结束了，但是对我来说还有的写，SPI 是一个还没有完结的系列。

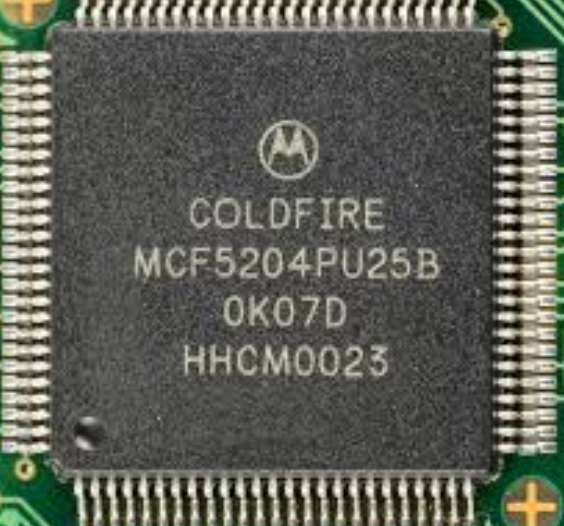

第二篇里面的 QSPI， 是 NXP（买了摩托罗拉的 MCU 业务），推出来的 ColdFire：

上面搭载的

上面搭载的

另外这个 SPI 协议虽然大家都用，但是 SPI 协议并非由国际标准组织（如 IEEE 或 ISO）制定的公开标准，而是由 摩托罗拉 (Motorola) 公司提出的私有技术，因此它没有像 I2C（由飞利浦制定）那样拥有正式的 RFC 或标准协议白皮书，目前业界没有公认的“非官方标准”。

SPI 本质是一个带片选的同步移位寄存器链，它的祖先可以追溯到：1970 年代的 shift register 总线，早期微处理器并行 I/O 串行扩展，74HC595 / 74HC165 移位器结构。

所以它并不是“突然发明的”，而是：

把移位寄存器 + 时钟 + 片选，封装成 MCU 外设

SPI 出现时间线（大致）

1983–1985-Motorola 在 68HC 系列 MCU 中加入 SPI

1988-SPI 已成为 Motorola MCU 标准外设

1990s-被 Microchip / Atmel / TI 等采用

2000s-成为事实标准（de facto standard）

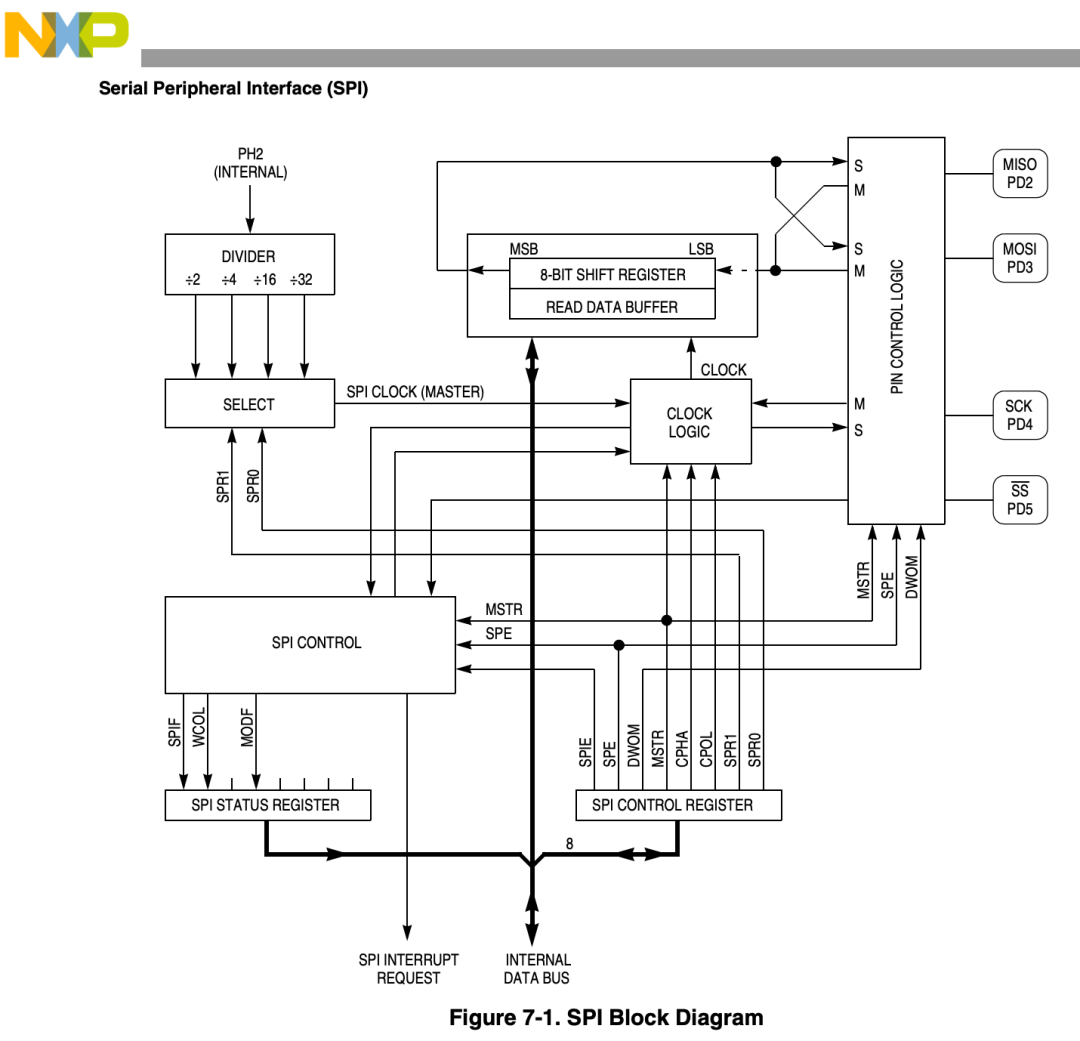

MC68HC11

MC68HC11

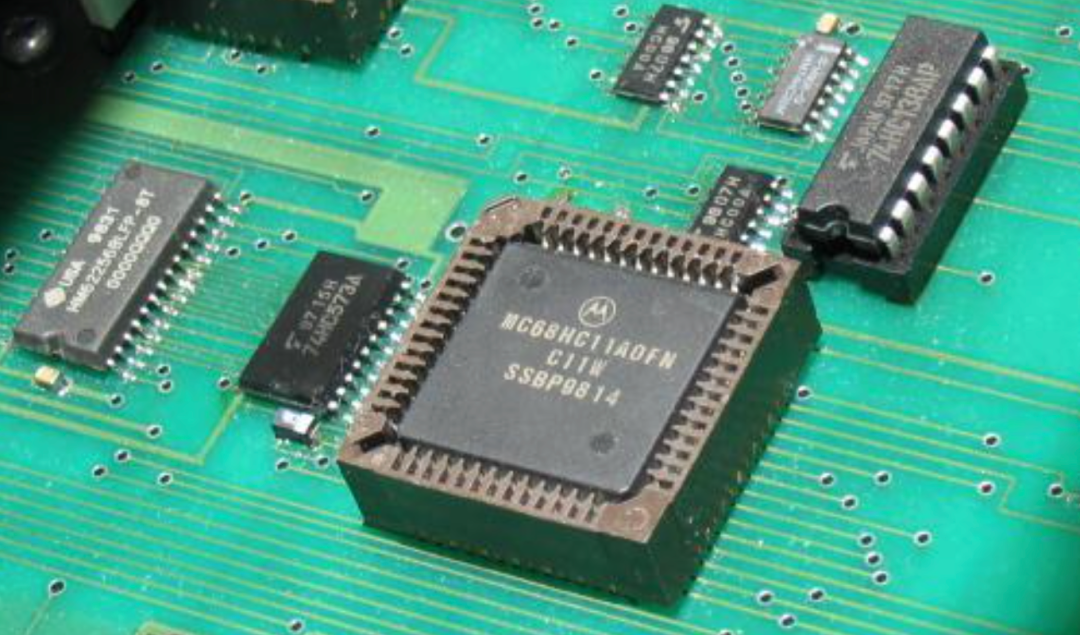

就是这个老芯片

就是这个老芯片

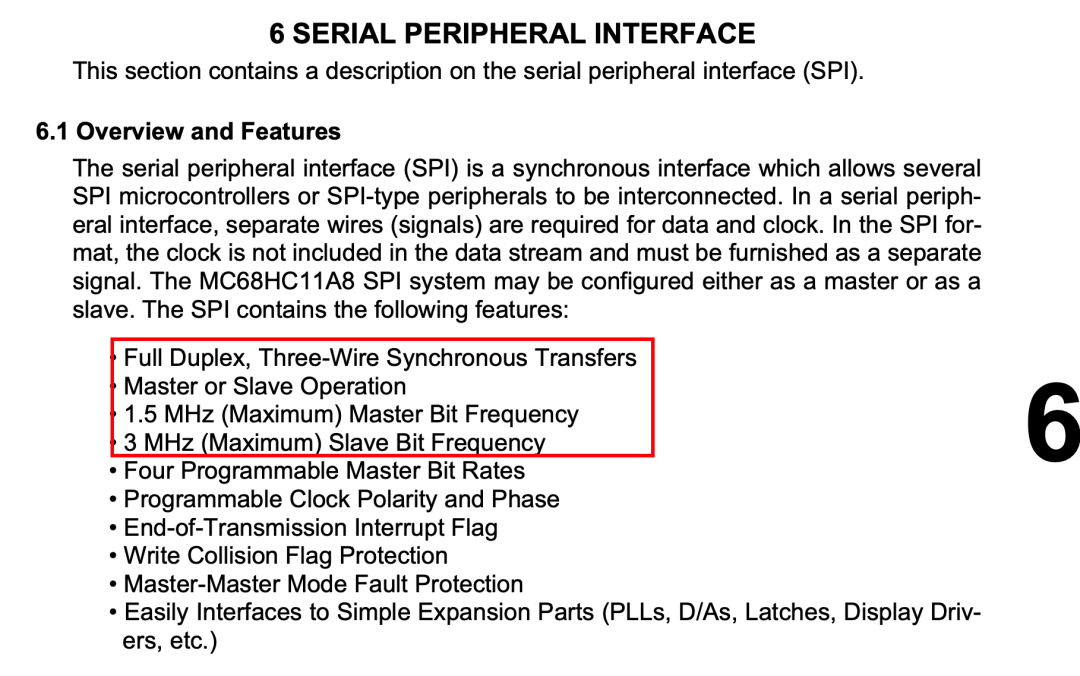

这样看，SPI 活了好多年了

这样看，SPI 活了好多年了

时间回到 1983–1985 年，当时：MCU 刚刚兴起，外设（EEPROM / ADC / DAC）越来越多，并行总线太贵，UART 太慢；Motorola 需要一种：低成本，同步，容易硬件实现，占用引脚少的片内外设接口。

于是：

SPI 被定义为 MCU 内部硬件模块

它最初甚至不是“协议”，只是：

带片选的同步移位寄存器接口

没有：帧结构，地址字段，校验机制，仲裁机制，电气规范文档，统一时序标准所以它很难被定义成“标准协议”。（这些文章里面会补全）

SPI 为什么后来变成“事实标准”？

因为它太简单了，任何厂商都可以轻松实现：一个移位寄存器，一个时钟，一个片选，没有专利限制，没有复杂规范。

于是它变成：

de facto standard（事实标准）

而不是：

de jure standard（法律/组织标准）

SPI 没有标准带来的后果

首先就是时序宽松，有的设备：要求 SS 提前一个周期，有的要求延迟，有的支持连续模式，有的不支持。

帧结构完全自定义

SPI 设备协议完全各厂商自定：8 bit，16 bit，24 bit，连续流，带 CRC，不带 CRC

所以：

SPI 是“物理通道”，不是“协议层”

为什么后来没人去标准化 SPI？

已经被广泛使用，所以简单性是最大优势，强制标准会增加复杂度，而且各厂商不愿被约束；如果真的标准化：必须统一时序，必须统一电气参数，必须定义帧结构。

但是SPI 的价值就在于：

“不约束”

SPI 为什么没有仲裁（Arbitration）？

答案并不是“忘了设计”，而是：

SPI 从结构上就不是一个需要仲裁的共享总线系统。

什么是仲裁？

仲裁出现的前提是：

多个设备可能同时驱动同一条物理总线。

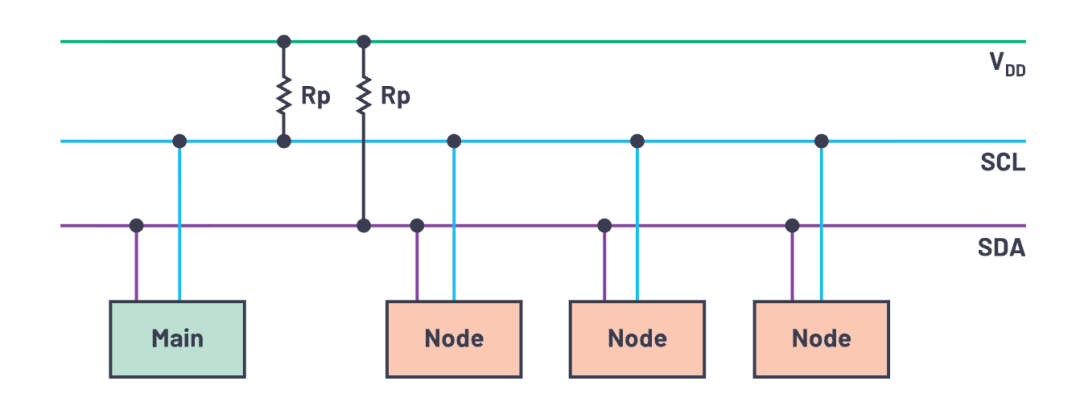

例如 I²C：多主机，所有设备共用 SDA/SCL开漏结构，可能两个 Master 同时发送。

串一堆

串一堆

于是必须比较电平，失去仲裁者退出，胜者继续

这叫：

竞争型共享总线（Contention Bus）

SPI 的物理结构决定不需要仲裁

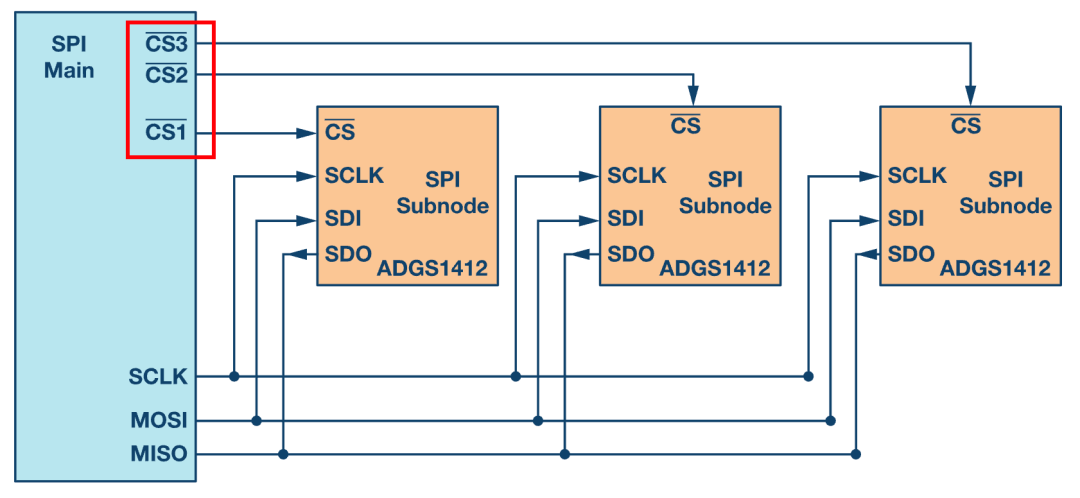

SPI 是：

1 Master
N Slave

结构特点：只有 Master 产生 SCK，Slave 不能产生时钟，每个 Slave 有独立 SS，只有被选中的 Slave 驱动 MISO，其他 Slave 输出三态。

因此：

不存在两个驱动源同时竞争

没有竞争，就不需要仲裁。

SPI 是“中心化控制模型”

SPI 架构是：

单一控制源被动响应节点

它是：

严格的主从系统

不像 I²C：

多个可能的主动节点

SPI 中Slave 永远不能主动发起通信。Slave 永远不能抢占总线，所有时序由 Master 决定

所以：

冲突结构上被禁止

从有限状态机角度看

SPI 可以建模为：

状态转移仅由 SCK 决定，没有：异步竞争输入，多源控制，冲突检测状态

它是：

单输入同步状态机

仲裁只存在于：

多输入竞争系统

SPI 没有多输入。

为什么 Motorola 当年不设计多主？

回到 1980s，SPI 的设计目标是：MCU ↔ 外设，MCU ↔ EEPROM，MCU ↔ ADC

典型拓扑是：

MCU
 ├── ADC
 ├── DAC
 ├── EEPROM
 └── Display

根本不存在两个 MCU 同时抢总线的需求；如果有两个 MCU：设计师会明确规定一个是 Master，另一个只能 Slave

SPI 假设：

系统设计者负责拓扑规划

而 I²C 假设：

系统允许动态竞争

从实时系统角度

SPI 满足：

严格确定。

如果存在仲裁：

其中：

不可预测

这就破坏了：

确定性实时系统性质

为什么 Motorola 当年不加地址？

这个和上面的问题有点重合，时间还是回到 1980s，最初的设计目标是：PCB 内芯片互联，短距离，高速，低复杂度，MCU 引脚够用；那时候：8-bit MCU 40 引脚，多几个 SS 完全可接受；如果加地址机制：需要协议解析，需要帧结构需要仲裁，需要 ACK，增加硬件复杂度，降低最高速度。而 Motorola 的目标是简单 + 快，所以选择物理片选。

为什么 SPI 加地址反而会变差？

如果给 SPI 加地址，会发生什么？每次通信前必须发送地址，所有设备都要监听，必须加入冲突机制，必须加入 ACK，时钟边沿不能太快。

为什么 SPI 特别适合高速数据流？

因为没有地址机制，不需要帧开销，不需要 ACK 等待，没有仲裁延迟，时钟可以连续，这使得：SPI 可以做纯数据流接口。

如果 SPI 有地址，会影响什么？

我们从数学上看。

假设：

每次通信需要 8 bit 地址

则：

有效带宽：

R_effective = R_spi × (payload / (payload + address))

对于小数据：50% 带宽浪费；对于高速流：完全不可接受。
