单片机内部时钟 vs 外部时钟详解

一、时钟系统的作用

时钟就像是单片机的心脏，提供稳定的节拍来协调所有操作。没有时钟，单片机就无法执行任何指令。

二、核心区别对比

特性	内部时钟	外部时钟
来源	单片机内部集成的RC振荡电路	外部晶振或时钟源
精度	较低（通常±1%~10%）	高（±10~100ppm）
稳定性	受温度、电压影响较大	非常稳定
频率范围	通常有限（如1-48MHz）	范围广（kHz~MHz）
成本	无额外成本	需要外部元件
PCB面积	不占空间	需要布局晶振和电容
启动速度	快速启动	需要起振时间
功耗	通常较低	略高（取决于晶振类型）

三、内部时钟详解

工作原理

单片机内部
┌─────────────────┐
│   RC振荡电路    │←─ 内部电路
│ (电阻+电容)     │
└─────────────────┘
        ↓
┌─────────────────┐
│   频率校准      │←─ 工厂校准/用户校准
│   (可微调)      │
└─────────────────┘
        ↓
┌─────────────────┐
│ 系统时钟分配    │
│ (CPU、外设等)   │
└─────────────────┘

特点

集成度高：无需外部元件
成本低：节约BOM成本和PCB面积
启动快：上电即可工作
精度有限：适用于对时序要求不严的应用

四、外部时钟详解

常见类型

晶体振荡器（Crystal）

      ┌─────┐
XTAL1 ├─┤ │ ├─┐
      │ └─────┘ │
      │  晶体   │ 负载电容
      │ ┌─────┐ │
XTAL2 ├─┤ │ ├─┘
      └─────┘

陶瓷谐振器

有源晶振（直接提供时钟信号）

特点

精度高：适合通信、精密计时
稳定可靠：不受温度电压显著影响
灵活性高：可选择各种频率

五、应用场景对比

适合使用内部时钟的场景 ✅

场景1：成本敏感型消费电子产品

应用示例：遥控器、玩具、小家电
考虑因素：成本优先、空间受限
内部时钟优势：节省晶振成本（$0.01-$0.10）和PCB面积

场景2：对时序精度要求不高的应用

应用示例：LED闪烁控制、简单逻辑控制
时序要求：±5%误差可接受
示例：控制LED每秒闪烁一次，即使0.95秒或1.05秒也可接受

场景3：低功耗电池供电设备

应用示例：无线传感器节点、电子标签
优势：无晶振起振功耗，快速唤醒
典型情况：设备大部分时间休眠，内部时钟快速唤醒处理任务

场景4：原型开发与测试

优势：简化电路设计，快速验证功能
开发流程：原型用内部时钟 → 量产评估是否需要外部时钟

适合使用外部时钟的场景 ✅

场景1：通信接口要求严格时序

应用示例：UART、I2C、SPI、USB通信
问题：内部时钟误差可能导致通信失败
示例：115200波特率UART，1%误差可能导致数据错误

场景2：精确计时应用

应用示例：实时时钟(RTC)、数据记录仪、工业定时
要求：每天误差<几秒
对比：内部时钟可能每天误差几分钟，外部时钟误差仅几秒

场景3：高速数据处理

应用示例：音频处理、数字信号处理
要求：稳定时钟保证处理精度
示例：音频采样率44.1kHz需要精确时钟防止音质下降

场景4：多设备同步

应用示例：工业控制系统、多机通信
要求：多个单片机需要同步操作
方案：所有设备使用相同外部时钟源

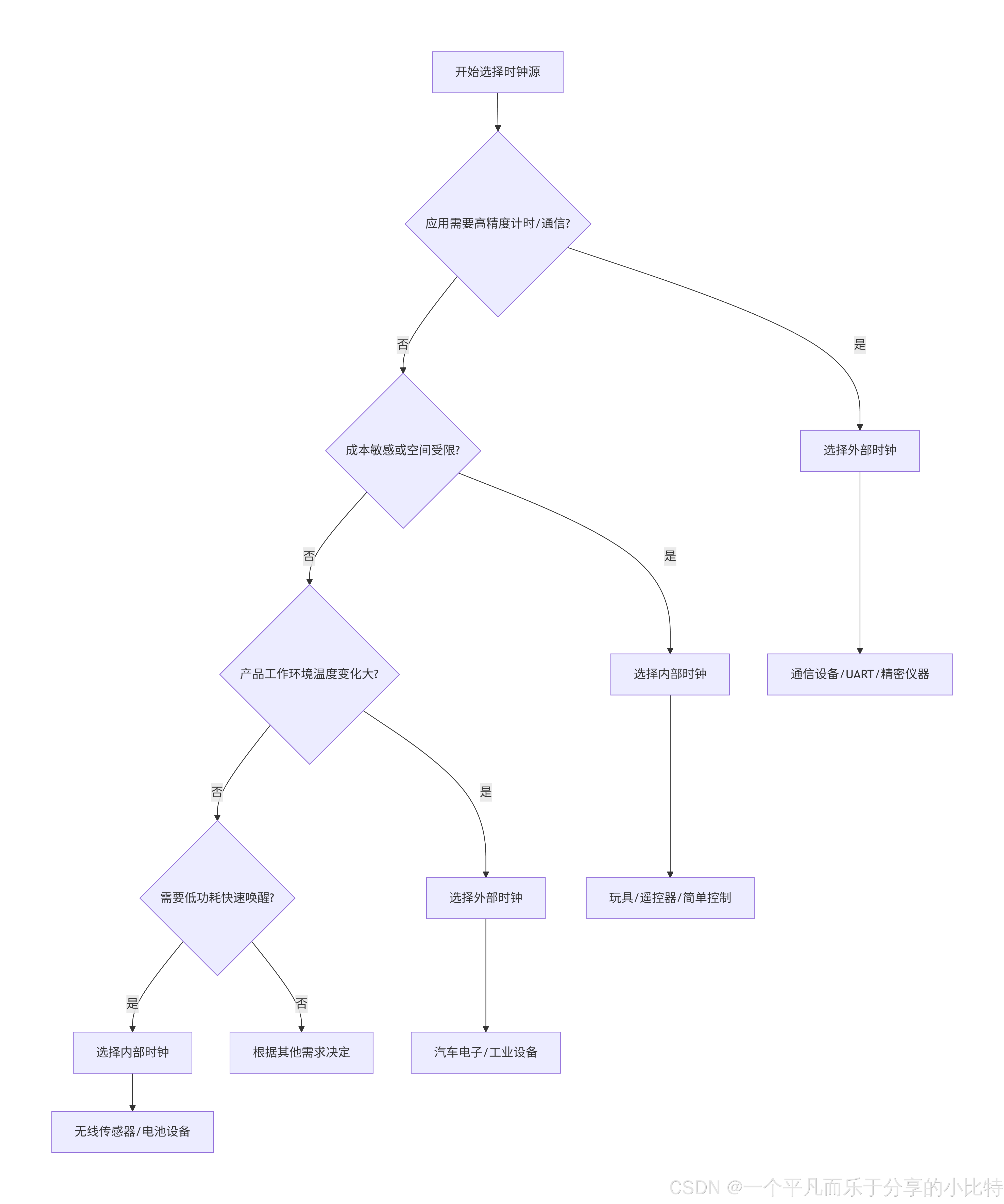

六、实际选择流程图

七、混合使用方案

现代单片机常提供灵活配置：

// 示例：STM32时钟配置
void SystemClock_Config(void) {
    // 1. 启动时使用内部高速时钟(HSI)
    // 2. 尝试使能外部高速时钟(HSE)
    // 3. 如果HSE就绪，切换到HSE
    // 4. 否则继续使用HSI并报错

    // 实时时钟(RTC)通常使用外部32.768kHz晶振
    // 主系统时钟可使用外部高精度晶振
    // 低功耗模式可切换回内部时钟
}
