代理服务器-LVS的NAT模式

作者介绍：简历上没有一个精通的运维工程师。请点击上方的蓝色《运维小路》关注我，下面的思维导图也是预计更新的内容和当前进度(不定时更新)。

我们上一章介绍了Web服务器，其中以Nginx为主，本章我们来讲解几个代理软件：Squid，Haproxy，LVS，FRP(内网穿透)。

前面两个小节，我们介绍了LVS的相关概念和里面涉及到3种模式和算法。由于算法相对固定，并且Nginx里面也有类似的算法，所以下面2个小节，我们来讲讲里面的其中两种模式。

一、NAT 模式的核心原理

NAT 模式通过修改数据包的 源 IP 和 目标 IP 实现流量转发，是 LVS 三种工作模式中配置最简单但性能较低的一种。 关键流程：

1. 客户端发送请求到 VIP（Virtual IP），Director 接收请求。Director 修改请求包的 目标 IP（VIP → Real Server IP），并通过 DIP（Director IP） 转发给 Real Server。
2. Real Server 响应：Real Server 处理请求后，将响应返回给 Director 的 DIP。Director 修改响应包的 源 IP（Real Server IP → VIP），返回给客户端。

流量路径示意图：

Client → [VIP] Director [DIP] → Real Server
Client ← [VIP] Director [DIP] ← Real Server

二、NAT 模式的关键配置

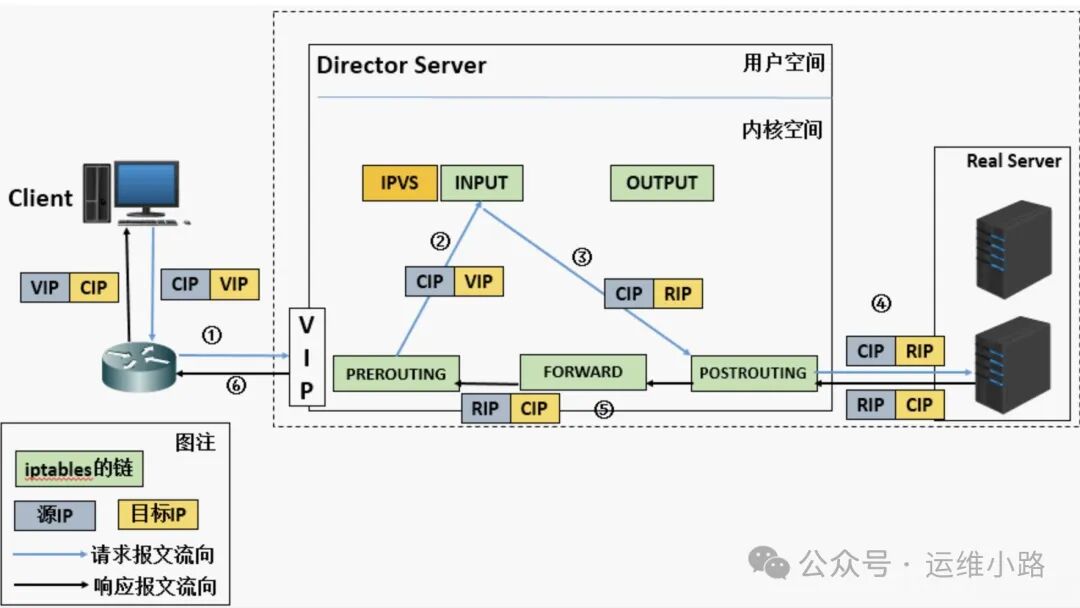

1.网络拓扑：

此图来源于网络

2.内核参数：Director 必须开启 IP 转发（net.ipv4.ip_forward=1）。

三、NAT 模式的部署

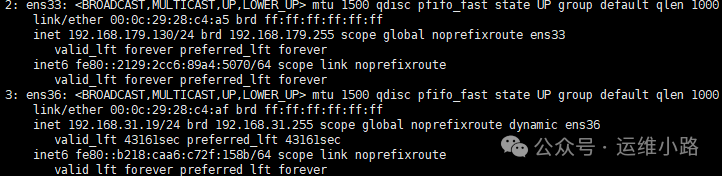

原本打算使用单网卡来模拟这个情况的，但是最后测试发现DR在转发请求到后端RS的时候，只修改目的IP,不修改源端IP，导致没办法回包，所以请求失败，所以下面这个还是基于2张网卡来实现。其中

VIP:192.168.31.19(模拟外网IP)《网卡1》

DR:192.168.179.130 《网卡2》

RS:192.168.179.131/132（部署Nginx提供web服务）

这里我按照前面的小节完成ipvsadm的部署，以及内核转发功能的打开。

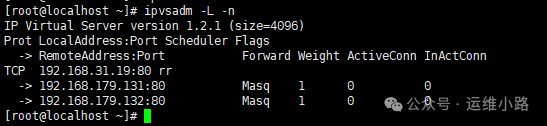

DR：添加ipvs规则

#  添加 NAT 规则（将 VIP:80 的请求转发到 Real Server）
ipvsadm -A -t 192.168.31.19:80 -s rr
ipvsadm -a -t 192.168.31.19:80 -r 192.168.179.131:80 -m
ipvsadm -a -t 192.168.31.19:80 -r 192.168.179.132:80 -m

-A: 添加一个新的虚拟服务。

-t: 指定TCP协议的服务。

-s rr: 指定调度算法（scheduler），这里的rr代表轮询（Round Robin）。

-a: 向已有的虚拟服务添加真实服务器（real server）。

-t: 再次指定虚拟服务的IP地址和端口（192.168.31.19:80）。

-r: 指定真实服务器的IP地址和端口（192.168.179.131:80）。

-m:请求将通过NAT方式转发到真实服务器。

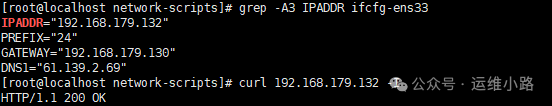

RS：启用Nginx，将服务器网关指向192.168.179.130

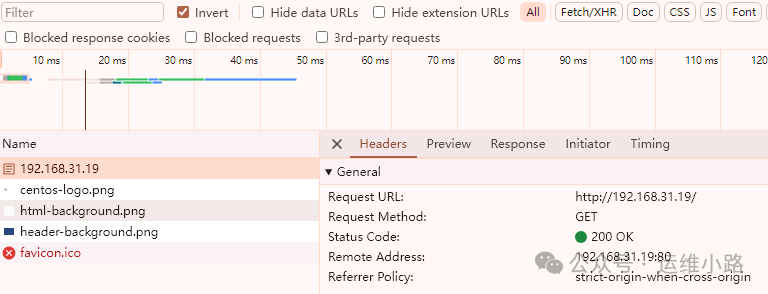

测试访问

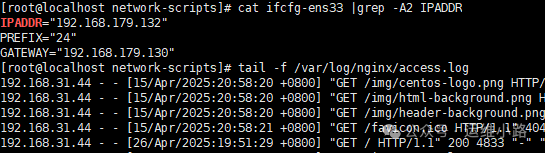

后端RS日志

这里有个小疑问，以前没怎么关注这个问题。从后端RS的日志发现，这里的发现DR只修改了目标地址，并没有修改源IP地址。和传统的NAT（同时修改目标地址和源地址）这里说的是一种DNAT-only允许后端服务器直接获取客户端真实IP，适用于需要审计或基于IP的访问控制场景。这一特性在2010年代随着云计算和微服务架构的普及被广泛采用。
