嵌入式 ARM Linux 系统构成(5)： 中间件层 (Middleware)

在嵌入式 ARM Linux 系统中，中间件层（Middleware） 是连接操作系统内核与应用层的关键桥梁。它不仅屏蔽了底层硬件的复杂性，还为上层应用提供了丰富的通用服务与协议支持，极大简化了开发流程。

一、中间件层的基础认知

1.1. 定义与作用

中间件层位于操作系统内核（如 Linux Kernel）和用户应用程序之间，其核心目标是抽象硬件差异、提供标准化服务接口。通过中间件，开发者无需直接操作硬件或重复实现通用功能（如网络通信、文件存储），而是聚焦于业务逻辑开发。其核心作用包括：

• 硬件抽象：统一外设（GPIO、I2C、显示设备）的访问接口。
• 协议兼容：支持物联网（MQTT）、工业控制（Modbus）等标准协议。
• 资源优化：针对嵌入式设备的资源限制（内存、CPU）进行功能裁剪。
• 功能模块化：提供即插即用的组件（如数据库、图形库），加速开发周期。

1.2. 与其他层次的交互关系

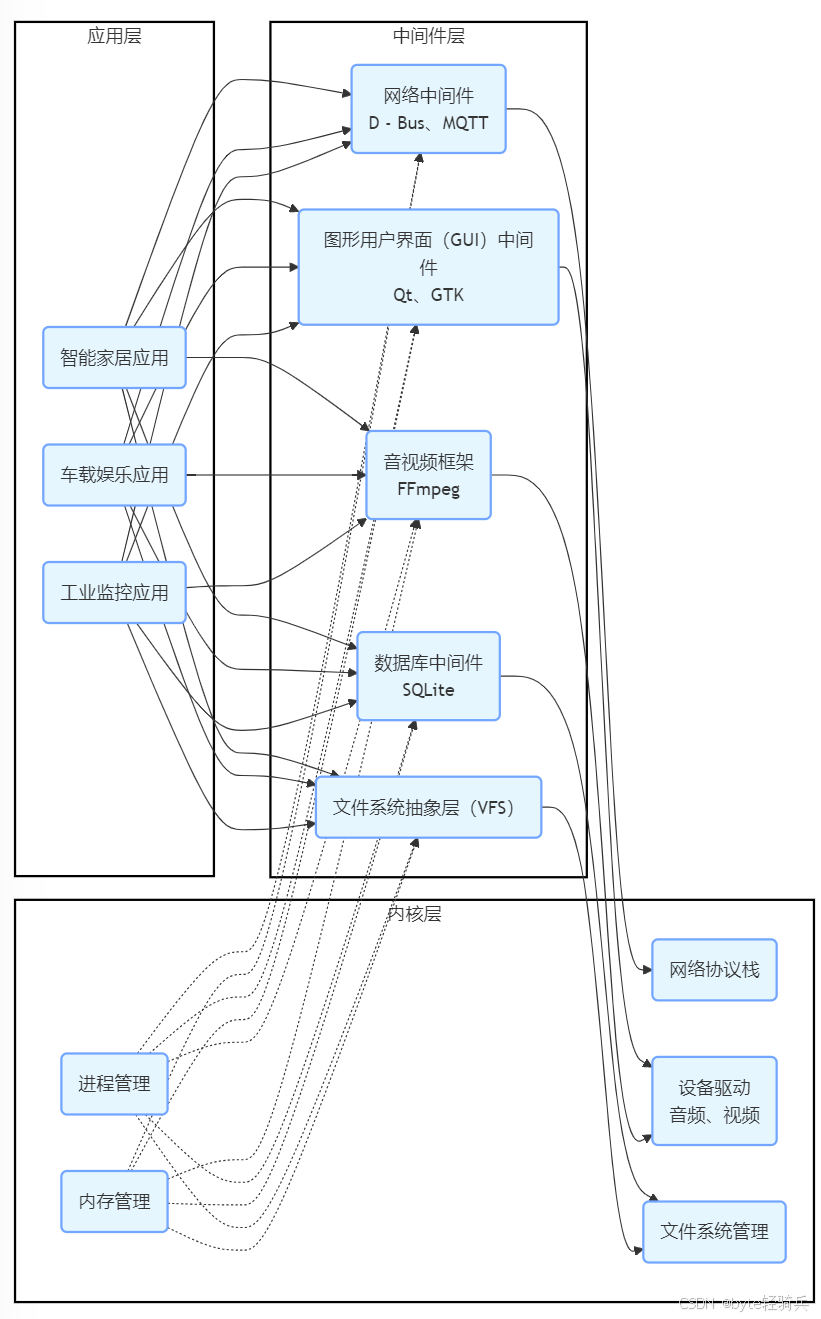

中间件层与嵌入式 ARM Linux 系统的其他层次紧密协作。与内核层交互时，它依赖内核提供的基本服务，如进程管理、内存管理、设备驱动等。网络中间件在进行数据传输时，需要通过内核的网络协议栈和设备驱动来实现与网络硬件的通信。而对于应用层，中间件则向上提供各种服务接口，满足应用程序的多样化需求。图形用户界面（GUI）中间件为应用程序提供了创建和管理图形界面的接口，使应用程序能够呈现出丰富、友好的用户界面。

二、中间件层的核心构成和典型组件

在嵌入式 ARM Linux 系统中，中间件层通常包括数据库、网络协议栈、图形库、音视频框架、文件系统抽象层（VFS）等组件。

2.1. 通信与消息框架：构建设备间的“对话”通道

• D-Bus：Linux 系统的“神经系统”，支持进程间通信（IPC）。例如，系统服务可通过 D-Bus 通知应用程序电量状态变化。
• ZeroMQ：轻量级异步消息库，支持 Pub-Sub、Req-Rep 模式。适用于分布式传感器网络中的高效数据传输。
• MQTT/CoAP：物联网场景的“标配协议”。Mosquitto（MQTT Broker）与 libcoap（CoAP 库）可帮助设备与云端实现低功耗通信。

// ZeroMQ 示例：发布-订阅模式
void *publisher = zmq_socket(context, ZMQ_PUB);
zmq_bind(publisher, "tcp://*:5555");
zmq_send(publisher, "SensorData: 25°C", 14, 0);

2.2. 网络协议栈：连接万物的基石

• TCP/IP 协议栈：Linux 内核原生支持的标准网络协议（IPv4/IPv6、TCP、UDP、ICMP）。
• 轻量级协议库：如 lwIP（适用于资源受限设备的 TCP/IP 协议实现）。内存占用仅数十 KB。
• HTTP/HTTPS 服务：嵌入式 Web 服务器（如 Lighttpd、Nginx 精简版、Boa）。
• 无线协议支持：蓝牙（BlueZ）、Wi-Fi（wpa_supplicant）、LoRaWAN 等协议栈。

2.3. 文件系统与存储管理：数据持久化的关键

• 文件系统中间件：如 FUSE（用户空间文件系统）、UBIFS/JFFS2（针对 Flash 存储的优化文件系统）。
• 数据库引擎：轻量级数据库（SQLite、Berkeley DB）或时序数据库（InfluxDB 嵌入式版）。
• 存储抽象层：如 LVM（逻辑卷管理）或 MTD（Memory Technology Device）驱动接口。

-- 创建传感器数据表
CREATE TABLE sensor_data (
    timestamp INTEGER PRIMARY KEY,
    temperature REAL,
    humidity REAL
);

2.4. 图形与用户界面（GUI）：人机交互的门户

• 嵌入式 GUI 框架：Qt Embedded、LVGL、MiniGUI、DirectFB。
• 图形渲染库：Cairo、OpenGL ES（用于 2D/3D 图形加速）。
• 输入法引擎：针对触摸屏或物理按键的输入法支持。

2.5. 多媒体处理：音视频的“解码器”

• GStreamer：流媒体处理框架，支持音视频编解码（H.264、MP3、AAC）。
• ALSA（Advanced Linux Sound Architecture）：音频播放/录制中间件。
• FFmpeg：轻量级音视频编解码库（适用于嵌入式设备的裁剪版本）。

2.6. 安全与加密：守护设备生命线

• OpenSSL/LibreSSL：TLS/SSL 协议实现，支持安全通信。
• 硬件安全模块（HSM）接口：如 TPM（可信平台模块）驱动和密钥管理中间件。
• 加密库：如 mbed TLS（ARM 优化的轻量级加密库）。

2.7. 设备管理与抽象

• udev：动态设备管理工具，用于热插拔设备的事件处理。
• Framebuffer 驱动接口：提供统一的显示设备访问（如 /dev/fb0）。
• 硬件抽象层（HAL）：如 libsoc、libgpiod，用于统一访问 GPIO、I2C、SPI 等硬件外设。

2.8. 实时性扩展：工业控制的“硬核”需求

• Xenomai/Adeos：实时内核补丁，为 Linux 提供硬实时能力。
• PREEMPT_RT：Linux 内核的软实时补丁，优化任务抢占延迟。
• 实时通信协议：如 CANopen、EtherCAT 的协议栈支持。

2.9. 中间件库与运行时

• 标准 C/C++ 库：glibc、uclibc、musl（精简版 C 库）。
• Boost 嵌入式版：针对资源受限设备的 C++ 库裁剪版本。
• 脚本引擎：Lua、MicroPython 等轻量级脚本语言支持。

三、中间件层的开发与应用

3.1. 开发要点

• 性能优化：在嵌入式系统中，资源通常较为有限，因此中间件的性能优化至关重要。在开发数据库中间件时，需要合理设计数据存储结构和查询算法，减少数据的读写次数，提高数据访问速度。可以采用缓存技术、索引优化等方法来提升性能。
• 可移植性：为了使中间件能够在不同的嵌入式 ARM 平台上运行，需要注重代码的可移植性。尽量使用标准的 C/C++ 语言特性，避免依赖特定平台的 API 和编译器特性。同时，在涉及到硬件相关的操作时，通过抽象接口的方式，将硬件差异封装起来，便于在不同平台上进行适配。
• 安全性：对于一些涉及敏感信息的中间件，如数据库中间件，安全性是一个重要的考虑因素。需要采取加密存储、访问控制等安全措施，确保数据的安全性和完整性。在数据库中间件中，可以对敏感数据进行加密存储，设置用户权限，限制对数据的访问。

3.2. 实际应用案例

案例 1：智能家居网关

• 组件组合：MQTT（云端通信） + SQLite（本地存储） + LVGL（触摸屏 UI）。
• 实现效果：网关通过 MQTT 接收传感器数据，LVGL 显示室内温湿度，SQLite 记录历史数据。

案例 2：工业机器人控制器

• 技术栈：Xenomai（实时控制） + Modbus TCP（PLC 通信） + Qt Embedded（HMI 界面）。
• 优势：Xenomai 确保运动控制周期 ≤1ms，Modbus 实现与 PLC 的无缝对接。

案例 3：便携式医疗设备

• 关键技术：GStreamer（超声影像处理） + mbed TLS（患者数据加密） + udev（外设热插拔管理）。
• 合规性：符合 HIPAA 标准的数据加密与安全传输。

四、开发建议与优化策略

①裁剪与定制：

• 使用 Buildroot 或 Yocto 移除中间件中未使用的功能（如禁用 Qt 的 3D 模块）。
• 静态编译（Static Link）减少运行时依赖。

②性能调优：

• 为实时任务分配 CPU 亲和性（taskset 命令）。
• 使用 RAM Disk 存放临时文件，降低 Flash 写入频率。

③安全加固：

• 启用 SELinux 或 AppArmor 限制中间件进程的权限。
• 定期更新协议栈（如 OpenSSL）以修复漏洞。

五、未来趋势：中间件层的轻量化与智能化

• 边缘计算：集成 TensorFlow Lite 等 AI 推理框架，直接在设备端处理数据。
• Rust 语言渗透：使用 Rust 重写关键中间件（如网络协议栈），提升内存安全性。
• 无服务架构：基于 WebAssembly（WASM）实现中间件功能的动态加载与隔离。

六、总结

中间件层是嵌入式 ARM Linux 系统的“粘合剂”，其设计直接影响系统的性能、安全性与可维护性。需根据应用场景灵活选型，平衡功能丰富性与资源消耗。随着嵌入式设备智能化需求的增长，中间件层将持续向轻量化、模块化、安全化的方向演进。

七、参考文献

• 《嵌入式 Linux 应用开发完全手册》：作者宋宝华，书中对嵌入式 Linux 系统开发进行了全面阐述，涵盖中间件层相关内容。
• 《Linux 设备驱动开发详解：基于最新的 Linux 4.0 内核》：虽重点在设备驱动，但部分章节涉及中间件与内核、硬件交互。
• 《Qt 5 编程入门》：若关注图形用户界面（GUI）中间件，本书是极佳选择。
• Linux 官方文档（The Linux Kernel documentation — The Linux Kernel documentation）：虽聚焦内核，但对理解中间件与内核关系意义重大。其中关于系统调用、进程管理、内存管理等内容，为中间件开发者提供底层知识支撑，有助于把握中间件如何在内核基础上构建服务，编写与内核高效协作的中间件代码。
• Linux 社区（https://www.linux.org/）：全球 Linux 爱好者交流平台，有丰富中间件相关讨论。开发者分享在嵌入式 ARM Linux 系统中使用和开发中间件的经验，交流遇到的问题及解决方案，如中间件性能优化、兼容性问题等。参与讨论可获取不同视角见解，借鉴他人实践经验，提升自身开发能力。
• 各中间件官方文档：
  • Qt 官方文档（Qt 5.15）：提供 Qt 各方面详细说明，包括类库、开发工具、跨平台特性等。可深入学习 Qt 在嵌入式环境下的图形绘制、事件处理、资源管理等功能，结合官方示例代码，快速上手开发高质量嵌入式 GUI 应用。
  • D-Bus 官方文档（Index of /doc）：作为常用网络中间件，其官方文档详细阐述 D-Bus 的架构、通信协议、API 使用等。
  • SQLite 官方文档（SQLite Documentation）：对于数据库中间件 SQLite，官方文档全面介绍其功能特性、接口使用、数据存储结构等。
• 《Embedded Linux Systems with ARM》- 深入讲解 ARM 架构与 Linux 优化。
• 《MQTT Essentials》- 物联网通信协议实战指南。
• Xenomai 官方文档 - 实时性开发的最佳实践。
