嵌入式 ARM Linux 系统构成(2)：Linux内核层

在嵌入式ARM Linux系统中，Linux内核层扮演着操作系统核心引擎的角色。它不仅需要管理复杂的硬件资源，还要在有限的资源约束下实现高效可靠的系统服务。

一、Linux内核的主要构成

Linux内核由多个子系统组成，每个子系统都承担着特定的功能。这些子系统主要包括：

1.1. 内核架构

• 宏内核设计：Linux采用宏内核，核心功能（进程调度、内存管理、文件系统等）运行在内核空间，确保高效通信，但复杂度较高。
• 模块化机制：支持动态加载内核模块（.ko文件），便于按需扩展功能（如设备驱动），减少嵌入式系统的内存占用和启动时间。

1.2. 进程管理（Process Management）

• 进程与线程：进程为资源分配单位，线程通过轻量级进程（clone()系统调用）实现，共享地址空间。
• 调度策略：
  • CFS（Completely Fair Scheduler，完全公平调度器）：默认策略，通过虚拟时间分配CPU资源，确保公平性。
  • 实时调度：SCHED_FIFO（无时间片抢占）和SCHED_RR（轮转时间片）满足实时性需求。
• 优先级与实时性：嵌入式系统中可配置实时优先级，或集成PREEMPT_RT补丁提升响应速度。
• 进程同步：提供多种同步机制，如信号量（Semaphore）、互斥锁（Mutex）、读写锁（Read-Write Lock）等，确保多个进程在访问共享资源时不会发生冲突。

1.3. 内存管理（Memory Management）

• 功能：负责分配和回收内存，管理系统的物理内存和虚拟内存。
• 分页机制：将内存划分为固定大小的页面（通常为4KB），通过虚拟地址到物理地址的映射，实现内存的有效管理。
• 虚拟内存：每个进程拥有独立虚拟地址空间，MMU实现虚拟到物理地址转换。
• 物理内存管理：
  • 伙伴系统：处理大块内存分配，减少碎片。
  • Slab分配器：高效管理内核对象（如task_struct）的小内存分配。
• OOM Killer：内存耗尽时终止进程，嵌入式系统中需配置策略保护关键进程。

1.4. 文件系统（File Systems）

• 功能：支持多种文件系统类型，如ext4、FAT、JFFS2、UBIFS等，用于管理存储设备中的数据。
• 虚拟文件系统（VFS）：抽象层支持多种文件系统（ext4、FAT），统一API（open/read/write）。
• 嵌入式文件系统：
  • Flash优化：JFFS2（NOR/NAND）、YAFFS2（NAND）、UBIFS（NAND）支持磨损均衡和坏块管理。
  • RAM文件系统：tmpfs用于临时数据，减少Flash写入。
• MTD子系统：提供Flash设备的统一访问接口（擦除/读写）。

1.5. 网络栈（Networking Stack）

• 功能：提供网络协议栈的支持，允许嵌入式系统进行网络通信。
• 协议栈：实现TCP/IP、UDP等协议，嵌入式系统可裁剪（如移除IPv6）。
• 套接字API：用户态程序通过socket()等接口进行网络通信。
• 网络驱动：实现网卡的数据包收发（DMA优化提升性能）。

1.6. 设备驱动（Device Drivers）

• 功能：为硬件设备提供驱动程序，使上层应用程序能够通过统一的接口访问硬件资源。
• 设备类型：
  • 字符设备（如串口）：按字节流访问，实现open/read/write接口。
  • 块设备（如Flash）：支持块级I/O，通常挂载文件系统。
  • 网络设备（如以太网）：通过套接字接口收发数据包。
• 设备树（Device Tree）：以.dts文件描述硬件资源（寄存器、中断号），替代硬编码，提升跨平台移植性。

1.7. 系统调用接口（System Call Interface）

• 功能：是用户空间应用程序与内核之间的接口，用户程序通过系统调用来请求内核提供的服务。
• 实现方式：系统调用通常通过陷入（Trap）或中断（Interrupt）机制来实现，每个系统调用都有一个对应的内核函数。
• 用户/内核桥梁：通过软中断（如ARM的swi指令）触发，提供安全的功能访问（如sys_open）。
• ARM架构支持：系统调用号定义于arch/arm/include/asm/unistd.h，嵌入式开发中需谨慎添加自定义调用。

1.8. 内核配置与编译

• 配置工具：make menuconfig或图形化工具裁剪内核，关闭非必需功能（如调试选项）。
• 交叉编译：使用ARM工具链（如gcc-arm-linux-gnueabi）生成目标镜像（zImage/uImage）。
• 设备树编译：.dts编译为.dtb，由Bootloader传递给内核。

1.9. 实时性扩展

• PREEMPT_RT补丁：将中断处理线程化、细化锁机制，降低延迟至微秒级。
• 实时调度增强：结合SCHED_DEADLINE调度类，满足工业控制等硬实时需求。

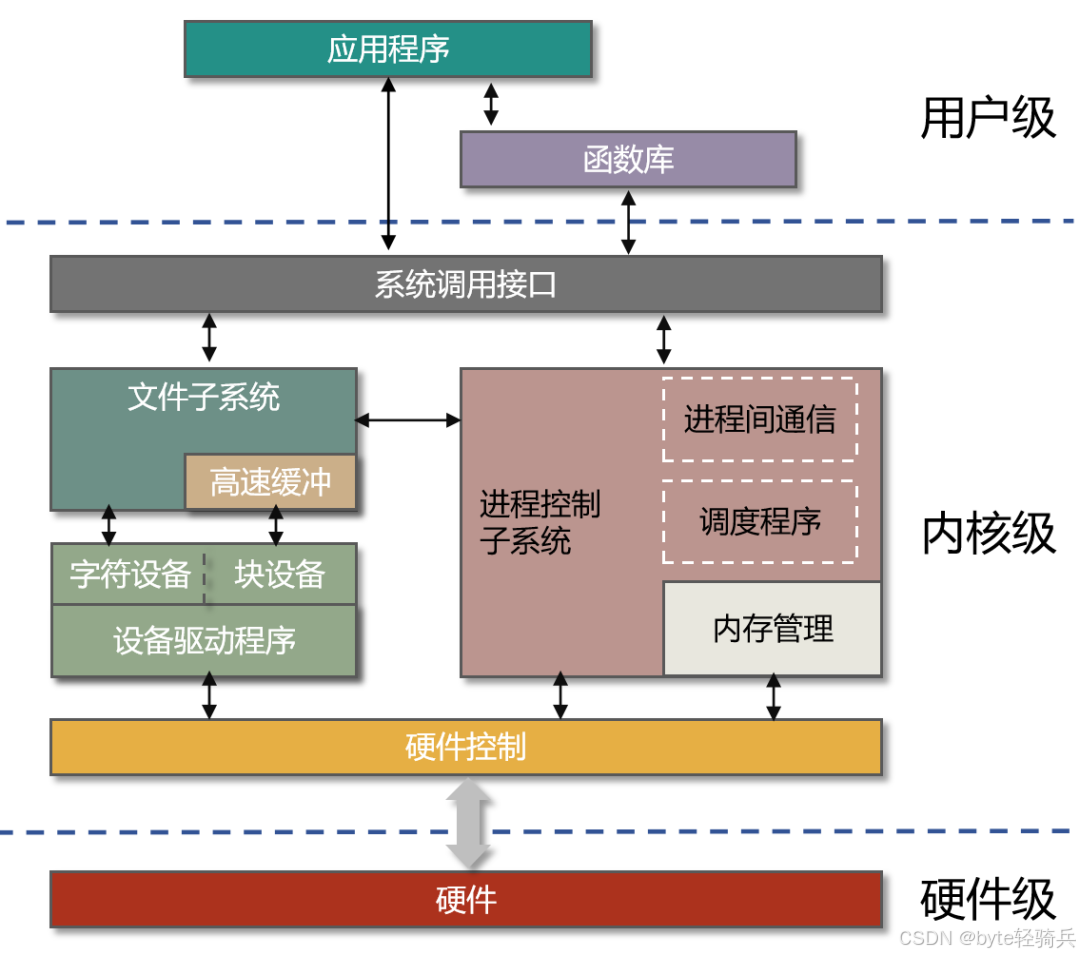

二、Linux内核的层次结构

2.1. 层次结构

Linux内核的层次结构可以概括为以下几个主要部分：

①引导加载程序（Bootloader）

• 功能：在系统启动时加载操作系统内核到内存中，并将控制权传递给内核。
• 任务：包括加载内核映像、设置启动参数、初始化硬件、检测和报告硬件信息等。

②内核初始化（Kernel Initialization）

• 任务：当内核被加载到内存后，进行一系列的初始化过程，包括设置内存页表、初始化硬件设备、设置中断向量表、初始化各种内核数据结构等。

③ 系统调用接口

• 作用：为用户空间应用程序提供访问内核服务的接口。

④进程管理、内存管理、文件系统、网络栈、设备驱动

• 功能：分别负责进程调度、内存分配与回收、文件存储与管理、网络通信、硬件设备访问等功能。

⑤内核模块（Kernel Modules）

• 功能：允许在内核运行时动态加载和卸载模块，提高内核的灵活性和可扩展性。

2.2. 内核架构设计哲学

①宏内核的精妙平衡

Linux采用经典的宏内核架构，其设计体现了三个核心原则：

• 单体高效：关键子系统（调度器、VFS、网络栈）直接在内核空间运行
• 模块化扩展：通过.ko模块实现功能热插拔（示例：insmod my_driver.ko）
• ARM架构适配：针对Cortex-A/R/M系列的不同特性进行优化

// 典型的内核模块模板
#include <linux/init.h>
#include <linux/module.h>

static int __init my_module_init(void) {
    printk(KERN_INFO "Custom module loaded\n");
    return 0;
}

static void __exit my_module_exit(void) {
    printk(KERN_INFO "Module unloaded\n");
}

module_init(my_module_init);
module_exit(my_module_exit);

②设备树革命

设备树（Device Tree）彻底改变了ARM Linux的硬件描述方式：

• 硬件抽象：.dts文件定义硬件拓扑（示例：GPIO控制器、DMA通道）
• 运行时解析：Bootloader传递.dtb二进制给内核
• 典型节点结构：

&i2c1 {
    status = "okay";
    eeprom: at24@50 {
        compatible = "atmel,24c02";
        reg = <0x50>;
    };
};

三、关键子系统深度剖析

3.1 进程调度艺术

ARM平台调度优化策略：

①实时性增强：

# 设置实时优先级
chrt -f 99 /path/to/critical_task

②CPU亲和性控制：

cpu_set_t mask;
CPU_ZERO(&mask);
CPU_SET(0, &mask);
sched_setaffinity(pid, sizeof(mask), &mask);

③中断负载均衡：

# 设置IRQ亲和性
echo 3 > /proc/irq/32/smp_affinity

3.2 内存管理实战技巧

嵌入式内存优化方案：

①CMA配置（Contiguous Memory Allocator）：

// 内核配置选项
CONFIG_CMA_SIZE_MBYTE=64

②内存压缩技术：

# 启用zRAM
zramctl --find --size 512M
mkswap /dev/zram0
swapon /dev/zram0

③OOM防护策略：

# 保护关键进程
echo -1000 > /proc/<pid>/oom_score_adj

四、ARM 平台上的 Linux 内核

在 ARM 平台上，Linux 内核需要针对 ARM 处理器的特性进行定制和优化。以下是一些关键点：

①指令集适配

• ARM 处理器使用精简指令集（RISC），与 x86 的复杂指令集（CISC）不同。
• Linux 内核需要针对 ARM 指令集进行编译和优化，以确保代码的高效执行。

②硬件特性支持

• ARM 处理器具有体积小、低功耗、低成本、高性能等特点。
• Linux 内核需要支持 ARM 处理器的各种硬件特性，如缓存管理、电源管理等。

③内核配置与编译

• 根据嵌入式系统的需求，对 Linux 内核进行配置和编译。
• 使用 make menuconfig 等工具进行内核配置，选择适合的处理器类型、网络支持、设备驱动等选项。
• 编译生成的内核映像文件（如 zImage 或 bzImage）将加载到嵌入式设备的内存中运行。

五、Linux 内核在嵌入式系统中的优化

在嵌入式系统中，资源有限，因此需要对 Linux 内核进行优化，以提高系统的性能和稳定性。以下是一些优化建议：

①裁剪内核

• 移除不必要的内核模块和功能，减少内核的大小和复杂度。
• 通过内核配置工具，精确选择需要的功能和模块。

②性能调优

• 针对 ARM 处理器的特性，对内核进行性能调优。
• 调整调度器参数，优化进程调度性能。
• 使用内存管理技巧，如缓存策略的调整，提高内存使用效率。

③电源管理

• 针对嵌入式设备的低功耗需求，优化内核的电源管理功能。
• 实现动态电源管理（DPM）和休眠模式，降低设备的功耗。

④实时性增强

• 对于需要实时性的嵌入式应用，可以增强内核的实时性。
• 使用实时内核（如 PREEMPT_RT 补丁）或实时操作系统（如 RTLinux）。

六、Linux内核的配置与编译

在嵌入式ARM Linux系统的开发中，通常需要根据硬件和软件的需求，对Linux内核进行配置和编译：

①配置内核

• 工具：使用make menuconfig等工具进行内核配置。
• 选项：包括处理器类型、网络支持、设备驱动、文件系统等。
• 结果：配置结果保存为.config文件，用于指导内核的编译过程。

②编译内核

• 命令：使用make zImage或make bzImage等命令编译内核。
• 输出：编译生成的内核映像文件（如zImage或bzImage）将被加载到嵌入式设备的内存中运行。

③安装内核

• 步骤：将编译好的内核映像文件和根文件系统复制到嵌入式设备的存储介质中，并修改启动参数以启动新的内核。

七、内核工程实践

7.1 定制化内核构建

交叉编译完整流程：

export ARCH=arm
export CROSS_COMPILE=arm-linux-gnueabihf-
make menuconfig
make -j8 zImage dtbs

关键配置选项解析：

CONFIG_EMBEDDED=y             # 启用嵌入式模式
CONFIG_MODULES=n             # 禁用动态模块
CONFIG_PRINTK_TIME=y         # 日志时间戳
CONFIG_DEBUG_KERNEL=n        # 生产环境关闭调试

7.2 启动时间优化

启动加速策略：

①Initramfs精简：

# 最小化文件系统
busybox --install -s /bin

②并行初始化：

// 驱动标记为异步探测
module_init(async_driver_init);

③U-Boot优化：

setenv bootargs "initcall_debug console=ttyAMA0,115200"

八、典型问题与解决方案

8.1. 案例1：GPIO中断响应延迟

现象：触摸屏中断响应>50ms 排查步骤：

1. cat /proc/interrupts 确认中断触发计数
2. ftrace追踪中断处理函数耗时
3. 发现共享中断线竞争问题

解决方案：

// 申请独占中断
request_irq(irq, handler, IRQF_SHARED, "ts", dev);
改为
request_irq(irq, handler, 0, "ts", dev);

8.2. 案例2：DMA内存分配失败

现象：视频采集驱动报dma_alloc_coherent错误 解决方案：

1. 确认CMA配置大小：

reserved-memory {
    #address-cells = <1>;
    #size-cells = <1>;
    linux,cma {
        size = <0x10000000>; // 256MB
    };
};

2. 检查内存碎片：

cat /proc/buddyinfo

八、总结

掌握Linux内核层技术是嵌入式开发的基石。通过理解本文所述的架构原理，结合实践中的性能调优方法，开发者可以构建出既稳定可靠又高效节能的嵌入式系统。随着边缘计算和AIoT的发展，内核技术将持续演进，但万变不离其宗的核心始终是：在资源限制与功能需求之间找到最佳平衡点。

九、参考资料

1. 《Linux设备驱动程序》（第四版）
2. ARM官方文档《Cortex-A系列编程指南》
3. 内核源码Documentation/arm/目录
4. ELCE会议实录《嵌入式Linux性能调优》
