在电子设备无处不在的今天，AC-DC整流变换器作为电能转换的核心部件，承担着将电网交流电能转化为设备所需直流电能的关键任务。小到手机充电器、电脑电源适配器，大到工业控制设备、新能源汽车充电桩，都离不开它的身影。本文将从基础原理出发，逐步深入到设计实践、性能优化、应用对比及故障排查，为大家全面解析AC-DC整流变换器的核心知识，助力轻松掌握这一关键电子技术。 （正文开始👇）

在这里插入图片描述

在这里插入图片描述

• 引言:一文读懂AC-DC整流变换器：从原理到实践的全面解析
  • 一、基础认知：AC-DC整流变换的核心原理
  • 二、设计实践：从参数计算到元器件选型
  • 三、性能优化：提升效率与可靠性的关键技巧
  • 四、应用对比：线性电源与开关电源的选型考量
  • 五、故障排查：常见问题的解决思路
  • 六、结语

一、基础认知：AC-DC整流变换的核心原理

AC-DC整流变换的本质，是通过特定电路将方向和大小随时间周期性变化的交流电，转化为方向固定、大小相对稳定的直流电。其核心工作过程主要分为三个关键步骤：首先是变换环节，利用半导体器件（如二极管）的单向导电性，将交流电的负半周“削去”或“翻转”，得到单向脉动的电流；其次是滤波环节，通过电容、电感等元件滤除脉动成分，使输出电压趋于平滑；最后是稳压环节，通过稳压电路将输出电压稳定在设定值，确保满足负载需求。

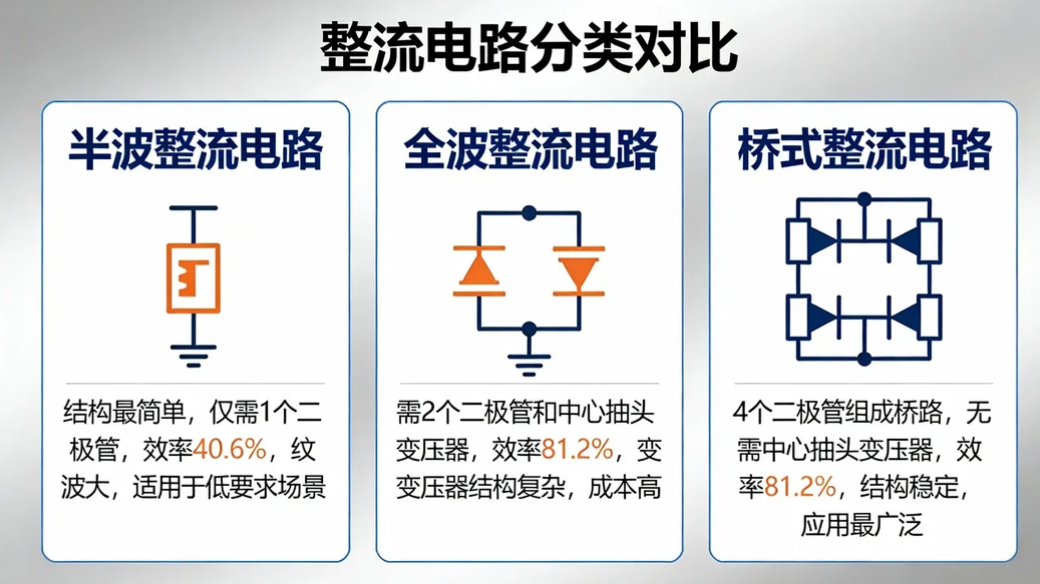

常见的整流电路主要分为三类，不同类型在结构和性能上差异显著：半波整流电路结构最简单，仅需一个二极管，通过削去交流电负半周实现整流，但效率低（最高40.6%）、纹波大，仅适用于玩具、简易充电器等低要求场景；全波整流（中心抽头式）需两个二极管和带中心抽头的变压器，利用两个二极管交替导通实现正负半周全利用，效率提升至81.2%，但变压器结构复杂、成本高；桥式整流（全桥整流）通过四个二极管组成桥路，无需中心抽头变压器，效率同样可达81.2%，且结构稳定、成本可控，是目前应用最广泛的整流电路类型。

在这里插入图片描述

二、设计实践：从参数计算到元器件选型

AC-DC整流变换器的设计需结合需求逐步推进，以常见的“输入AC 220V/50Hz，输出DC 12V/2A”线性电源设计为例，其核心步骤包括：一是变压器变比计算，考虑整流后的电压损耗，次级输出电压需设计为15V左右，变比约为14.7:1；二是整流二极管选型，需满足反向电压大于21.2V（次级电压峰值）、额定电流大于2A，常用1N4007等型号；三是滤波电容计算，根据纹波系数要求，电容容量可通过公式C≥I/(2fΔU)计算，取ΔU=1V时，电容容量需不小于2000μF；四是稳压器件选型，选用LM7812等三端稳压器，可直接将滤波后的电压稳定在12V。

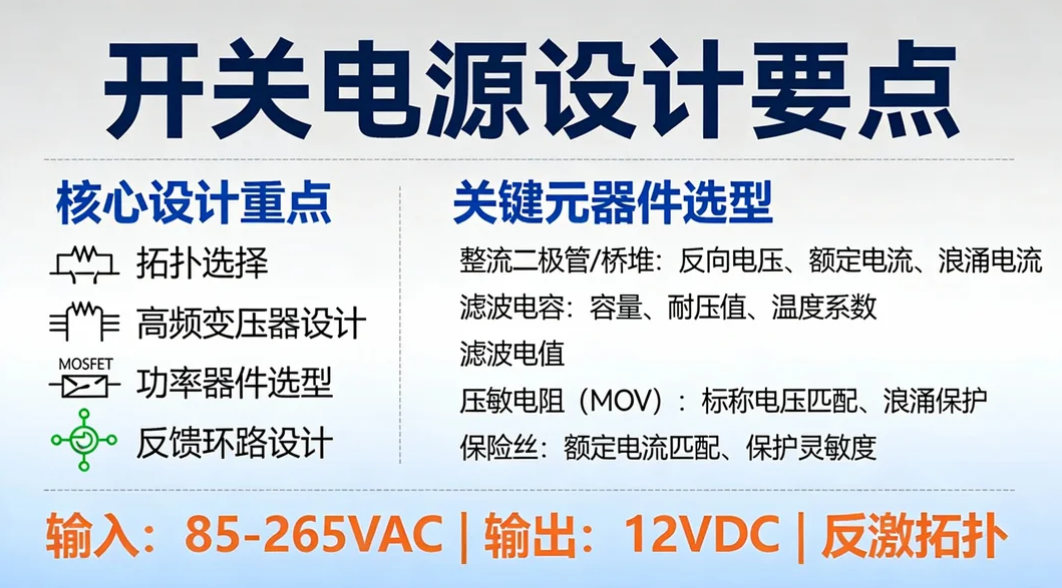

若设计开关电源（如输入85-265VAC、输出12VDC的反激拓扑电源），则需重点关注拓扑选择、高频变压器设计、功率器件选型及反馈环路设计。元器件选型是设计成功的关键，如整流二极管/桥堆需关注反向电压、额定电流和浪涌电流；滤波电容需考虑容量、耐压值和温度系数；压敏电阻（MOV）需根据输入电压选择合适的标称电压，确保浪涌保护效果；保险丝则需匹配电路额定电流，兼顾保护灵敏度和正常工作需求。

在这里插入图片描述

三、性能优化：提升效率与可靠性的关键技巧

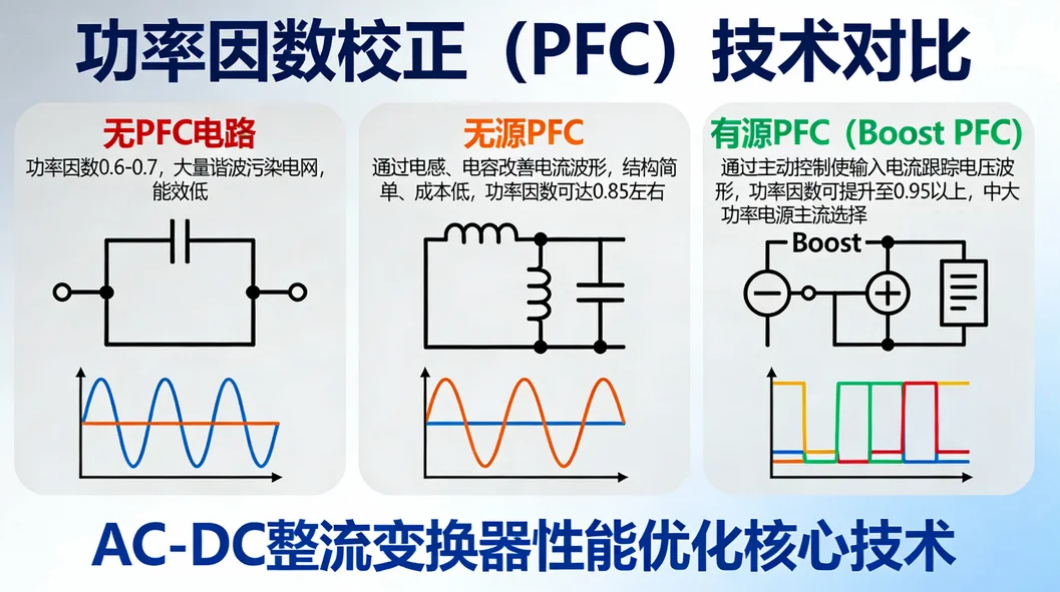

随着电子设备对能效和可靠性的要求不断提高，AC-DC整流变换器的性能优化成为核心需求。其中，功率因数校正（PFC）技术是提升电网利用率的关键——未加PFC的电源功率因数通常仅为0.6-0.7，大量谐波会污染电网。无源PFC通过电感、电容组成的电路改善电流波形，结构简单、成本低，但校正效果有限（功率因数可达0.85左右）；有源PFC（如Boost PFC）通过主动控制电路使输入电流跟踪输入电压波形，功率因数可提升至0.95以上，是中大功率电源的主流选择。

在这里插入图片描述

效率提升方面，可采用多种技巧：使用肖特基二极管替代普通硅二极管，降低导通损耗；采用同步整流技术，用MOSFET替代二极管，进一步减小导通压降；引入软开关技术，减少功率器件的开关损耗；优化电路设计，降低待机功耗，满足能效等级要求。此外，电磁兼容（EMC）设计也不可或缺，通过在输入电路中增加X电容、Y电容、差模/共模电感，优化PCB布局布线，采用屏蔽外壳等措施，可有效抑制电磁干扰（EMI），确保电源满足UL、CE、CCC等安规认证标准。

保护电路设计是提升可靠性的核心，一个可靠的AC-DC电源应包含过压、过流、短路、过热、浪涌等多重保护功能。例如，过压保护可通过稳压管和可控硅组成的电路实现，当输出电压超过阈值时，可控硅导通，将电压钳位；过流保护可通过采样电阻检测电流，当电流超标时，触发控制电路关断输出；过热保护则通过热敏电阻检测器件温度，实现过热时的自动断电。

四、应用对比：线性电源与开关电源的选型考量

在实际应用中，线性电源和开关电源是两种主流选择，二者各有优劣：线性电源结构简单、成本低、纹波噪声小、可靠性高，但效率低（通常为40%-60%）、体积大、重量重，适用于低功率、对纹波要求高的场景（如精密仪器）；开关电源效率高（可达80%-95%）、体积小、重量轻、功率密度高，但结构复杂、成本高、纹波噪声相对较大，适用于大功率、对体积重量敏感的场景（如手机充电器、工业设备）。

针对不同应用场景，设计方案需灵活调整：小功率适配器（如手机充电器）可采用集成IC简化设计，降低成本和体积，目前主流方案可实现功率密度超过2W/cm³；工业大功率场合则常采用三相桥式整流电路，其通过六个二极管组成桥路，利用三相交流电的相位差实现连续整流，输出波形平滑、纹波小，功率因数高，可满足大功率设备的电能需求。

五、故障排查：常见问题的解决思路

AC-DC电源在使用过程中难免出现故障，掌握系统性的排查思路可快速定位问题。例如，无输出故障可能源于保险丝熔断、整流二极管损坏、稳压器件失效或输入电压异常，可通过万用表依次检测输入电压、保险丝通断、二极管和稳压器件性能；输出电压低可能是滤波电容衰减、整流电路故障或负载过重，需重点检查电容容量、整流二极管导通情况和负载电流；纹波过大通常与滤波电容失效、电感参数不匹配有关，可通过更换电容、调整电感参数解决；发热严重则可能是散热不良、功率器件选型不当或电路损耗过大，需优化散热设计、更换合适的功率器件。

六、结语

在这里插入图片描述

AC-DC整流变换器作为电子设备的“能量心脏”，其设计、优化和维护直接影响设备的性能和可靠性。从基础原理到设计实践，从性能优化到故障排查，本文涵盖了AC-DC整流变换器的核心知识要点。无论是电子爱好者学习入门，还是工程师开展设计工作，掌握这些知识都能助力提升工作效率和设计质量。随着新能源、物联网等技术的发展，AC-DC整流变换器将朝着更高效率、更小体积、更智能的方向发展，持续为电子产业的进步提供支撑。
