逛MPS的时候发现了一个好玩的东西：

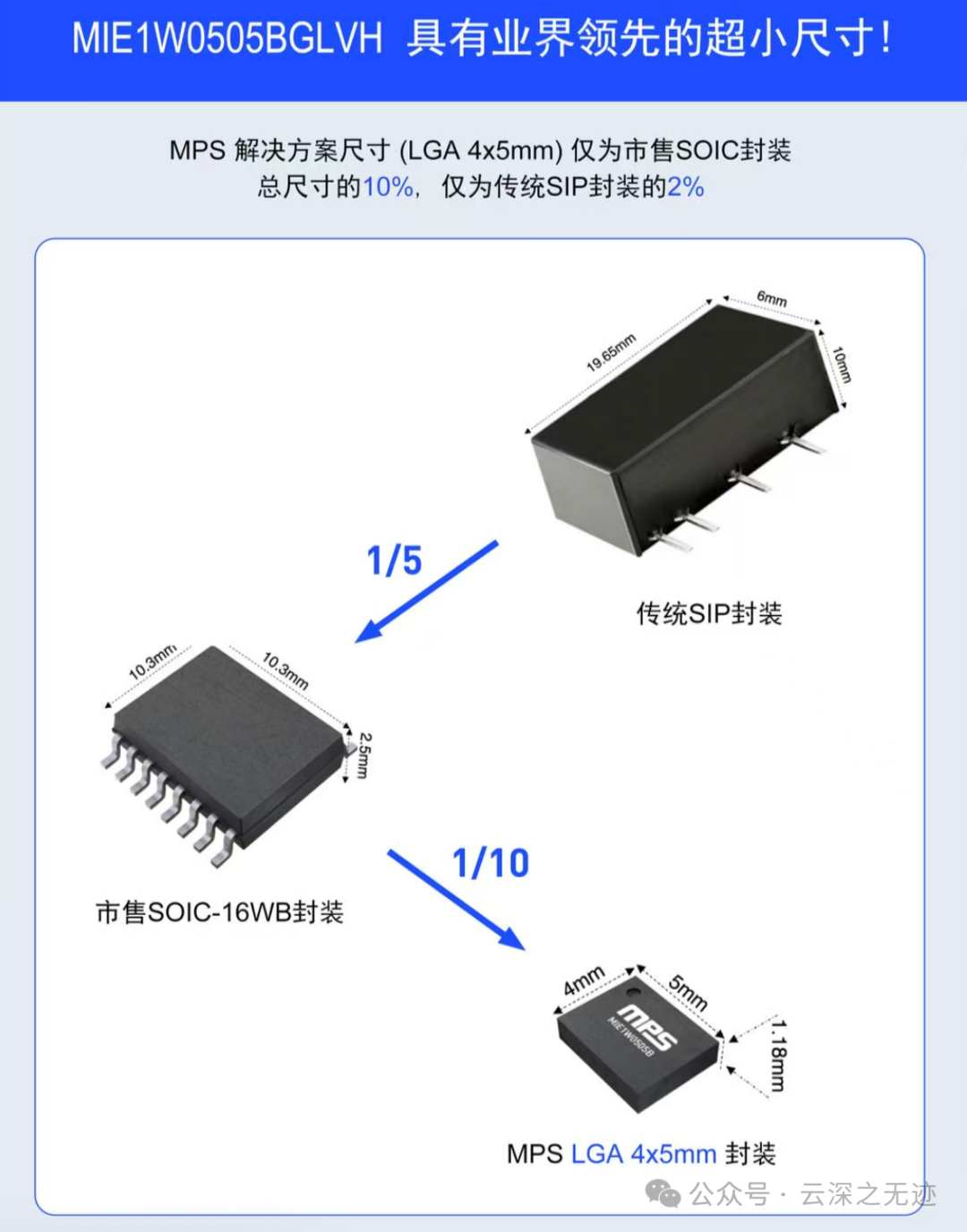

是什么呢？

是什么呢？

隔离式、稳压型 DC/DC 模块

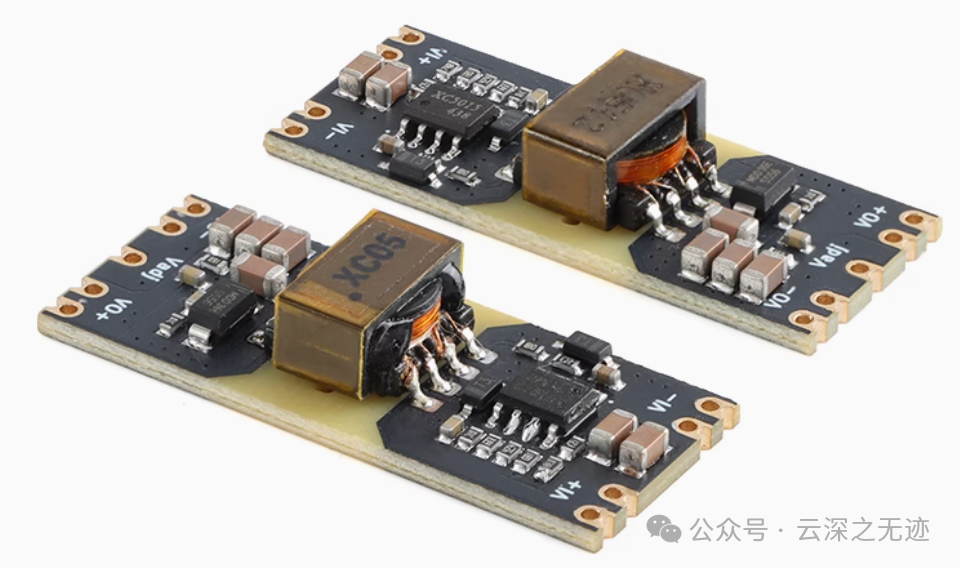

平常见的这种是主流的，电感充满了力量感

平常见的这种是主流的，电感充满了力量感

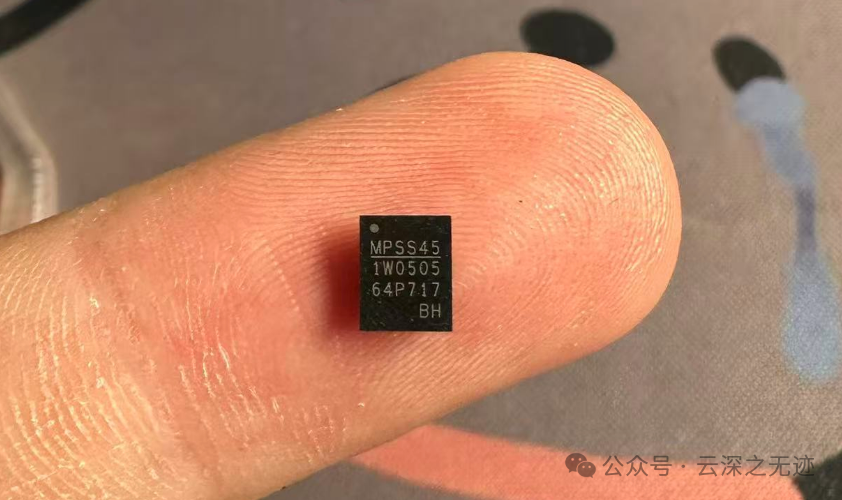

是不是很小啊！

是不是很小啊！

还有背面

还有背面

先说应用吧！先说一个我觉得最合适场景“数字隔离器供电” 。这个应用场景的核心目的是：为数字隔离器（如 ADuM 系列、Si86xx、TI ISO77xx 等）提供稳定、隔离的电源，实现逻辑控制与高压系统之间的安全隔离。

什么是“数字隔离器”？

数字隔离器是一种用于数字信号隔离的器件，典型的结构如下：

MCU（主控） ⟷ 数字隔离器 ⟷ 高压侧驱动或采集系统
             ↑     ↑
           VDD1   VDD2

它通过电磁、电容或光耦方式隔离两边的信号，但两侧电源必须物理隔离，这就需要一个隔离电源模块给“高压侧”提供独立电源（即 VDD2）。

为什么要用隔离电源？

原因 1：打破地环路，避免干扰

在工业/电力/通信系统中，地电位不统一可能导致电流环路干扰、通信失败或芯片烧毁。隔离电源确保两侧“电气隔离”。

原因 2：数字隔离器 VDD2 无法直接从主控侧供电

VDD2 所在的“隔离侧”不能直接连接主控供电系统，必须通过隔离电源获得供电。

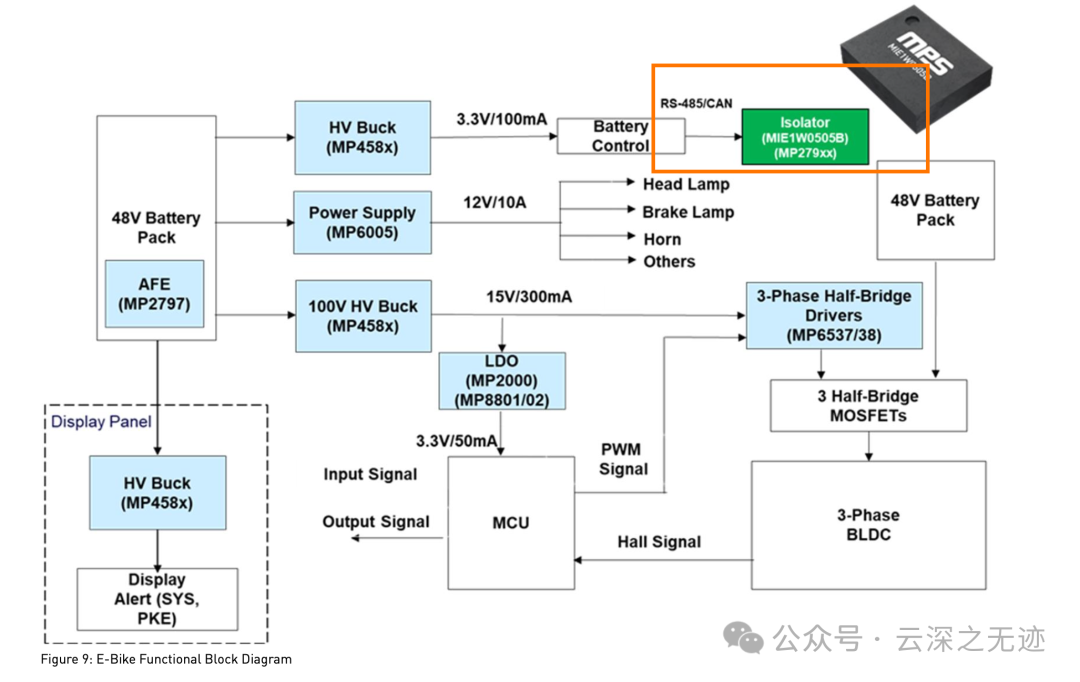

一个典型的隔离案例

一个典型的隔离案例

MIE1W0505BGLVH 作为隔离电源的优势

供电电压范围  3V ~ 5.5V，适配 MCU 常见供电，一些珍贵的传感器也是可以被保护

输出电压  5V 或 3.3V 可选，匹配主流隔离器，基本上都满足了。

输出电压设置方式（VSEL 引脚）

注意：VSEL 在启动时锁定，一旦设定后不可改变输出电压

推荐外围电容配置

体积小  LGA-12（4mm×5mm），适合紧凑系统，小小的也很可爱；适用于高密度板卡设计。

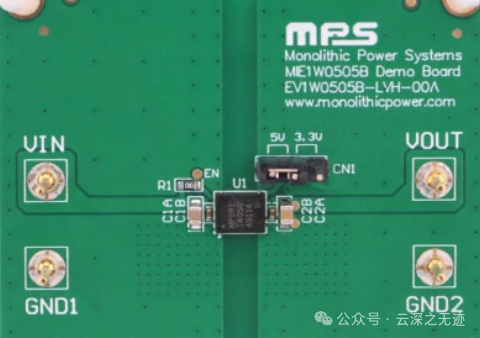

使用起来器件也很少哦！

使用起来器件也很少哦！

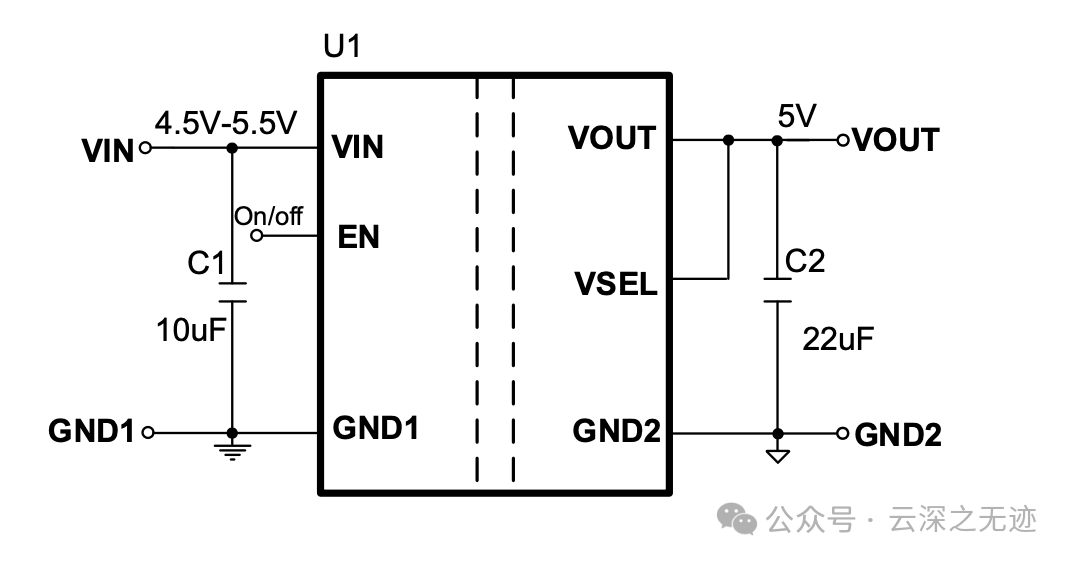

5V 输出配置（VIN 4.5~5.5V）：

VIN → [10μF + 0.1μF] → MIE1W0505BGLVH → [22μF + 0.1μF] → VOUT = 5V
EN 控制开关；VSEL 接 VOUT 或浮空

3.3V 输出配置（VIN 3~5.5V）：

VIN → [10μF + 0.1μF] → MIE1W0505BGLVH → [22μF + 0.1μF] → VOUT = 3.3V
EN 控制开关；VSEL 接 GND2

总之就是简单的去耦就行。

非常简单

非常简单

还有一个无限输出容性负载  适应隔离器突发启动、容性需求，大电容的前级也能安排到位。

应用连接示意图

             ┌───────────┐
        VDD1 │           │ VDD2（由 MIE1W0505BGLVH 提供）
   MCU ─────▶│ 数字隔离器 │◀───────────┐
             │           │           │
             └───────────┘           ▼
                          GND1≠GND2 ─► 逻辑控制或驱动/感测系统

MCU 与 MIE1W0505BGLVH 的 VIN、GND1 同源

隔离输出 VOUT（= VDD2）供数字隔离器的“隔离侧”使用，参考 GND2

说说参数：

无需光耦的隔离反馈调节

集成反馈机制，省去传统光耦 + 精密参考电路。

支持无限容性负载

可应对大电容场景，稳定性强。

高可靠性保护

欠压锁定（UVLO）、短路保护（SCP）、过温保护（OTP）。

这个就是基操了，没有什么好说的

电气参数摘要（典型值，VIN=5V）

但是功率最大也就是1W，可能使用的场景有些限制，纹波也不小，需要好好的过滤一下。

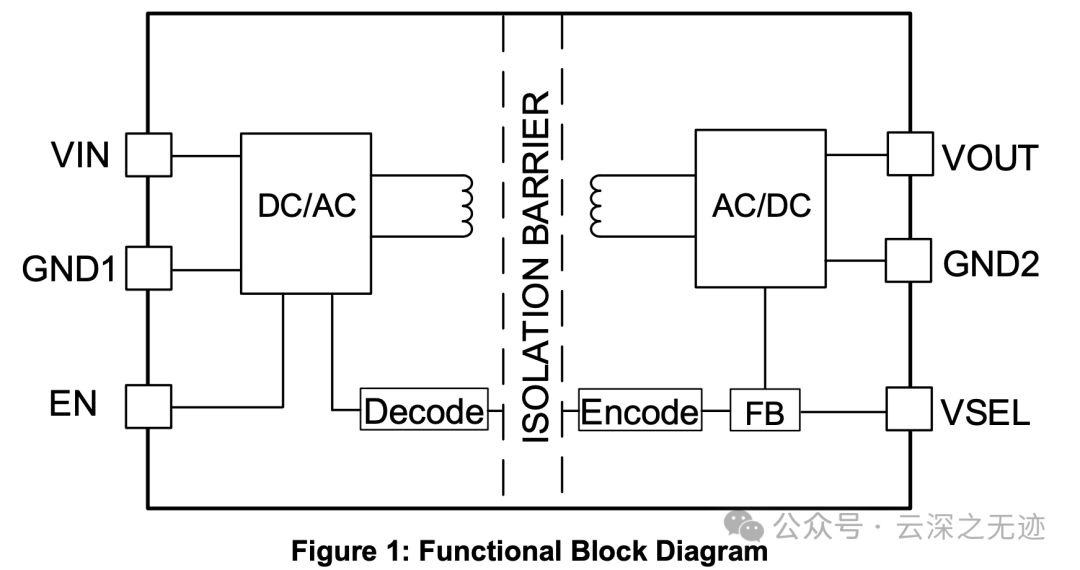

变压器的技术路线

变压器的技术路线

看看主流的三种隔离技术，反正就是可以传输或者有场就可以当作隔离的一种技术路线。

MIE1W0505BGLVH 就是一种集成磁隔离（通过变压器）的高集成电源模块。

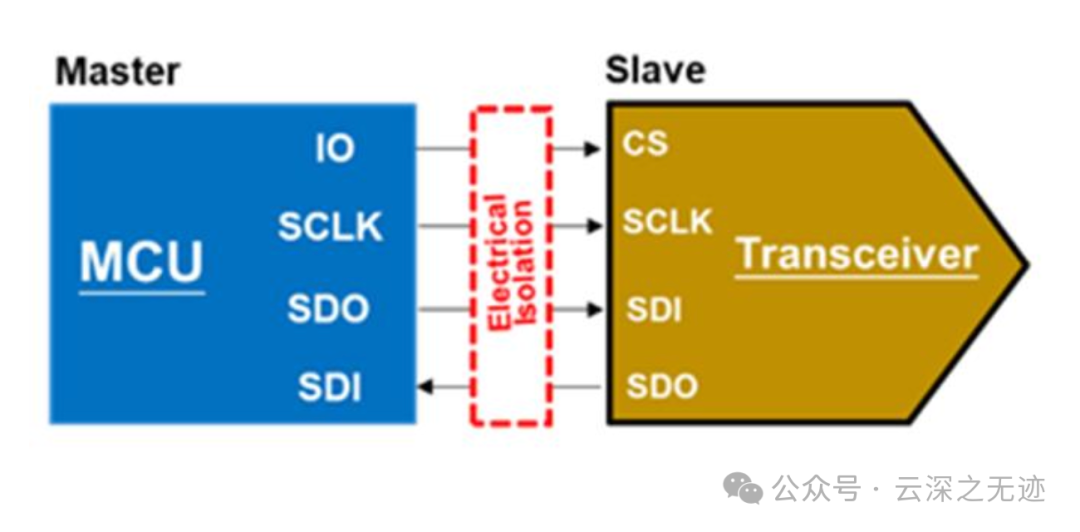

看一个给SPI做隔离的案例，这个大家熟悉

看一个给SPI做隔离的案例，这个大家熟悉

SPI 接口隔离

SPI 是高速全双工通信（MOSI、MISO、SCLK、CS）；通过 数字隔离器 + MIE1W0505BGLVH 实现原/副边隔离，其中MIE1W0505BGLVH 为副边隔离器芯片供电。

应用于高速数据采集板、隔离 ADC 控制器等

差点给把文章发了，原厂最近有点活动，大家可以去薅：

欢迎加入MPS电源模块创意大赛，让世界看见你对DIY的赤诚热爱，为推动技术革新的注入一份小小能量，成就科技进步一大步！

大赛日程

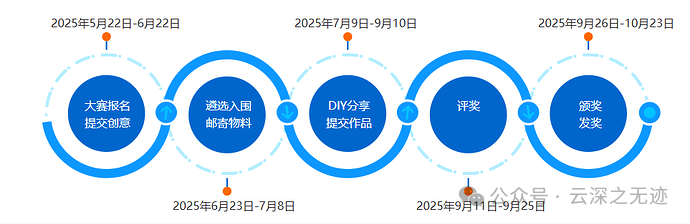

旷日持久的时间线

旷日持久的时间线

创意提交细则提交创意时间：即日起——2025年6月22日

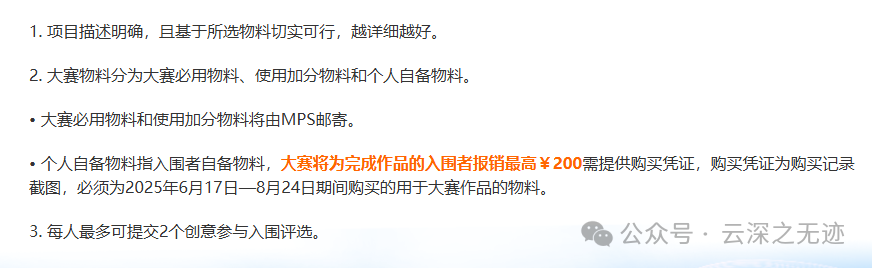

创意说明：



特别提示：除免费提供大赛必用物料外，大赛将为完成作品的入围者报销最高￥200

我简单说说是什么活动，就是：https://forum.monolithicpower.cn/t/topic/5967  进他们的MPS论坛，搞个账号，直接留言

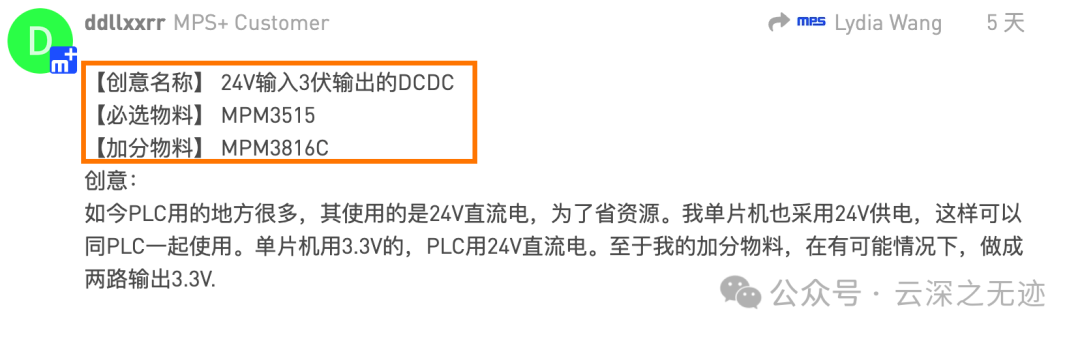

比如这样

比如这样

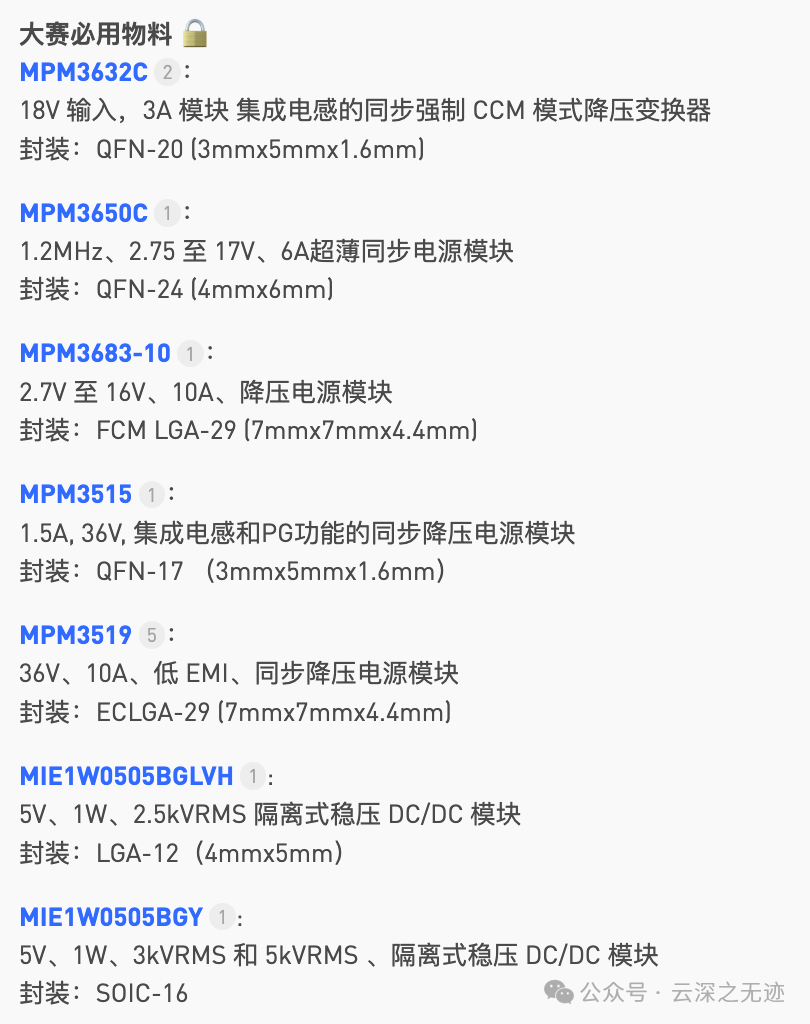

这些是必须要用的，还有一些料是比较高级的，用了加分
