由HeightMap生成的球面地形有空隙

Question

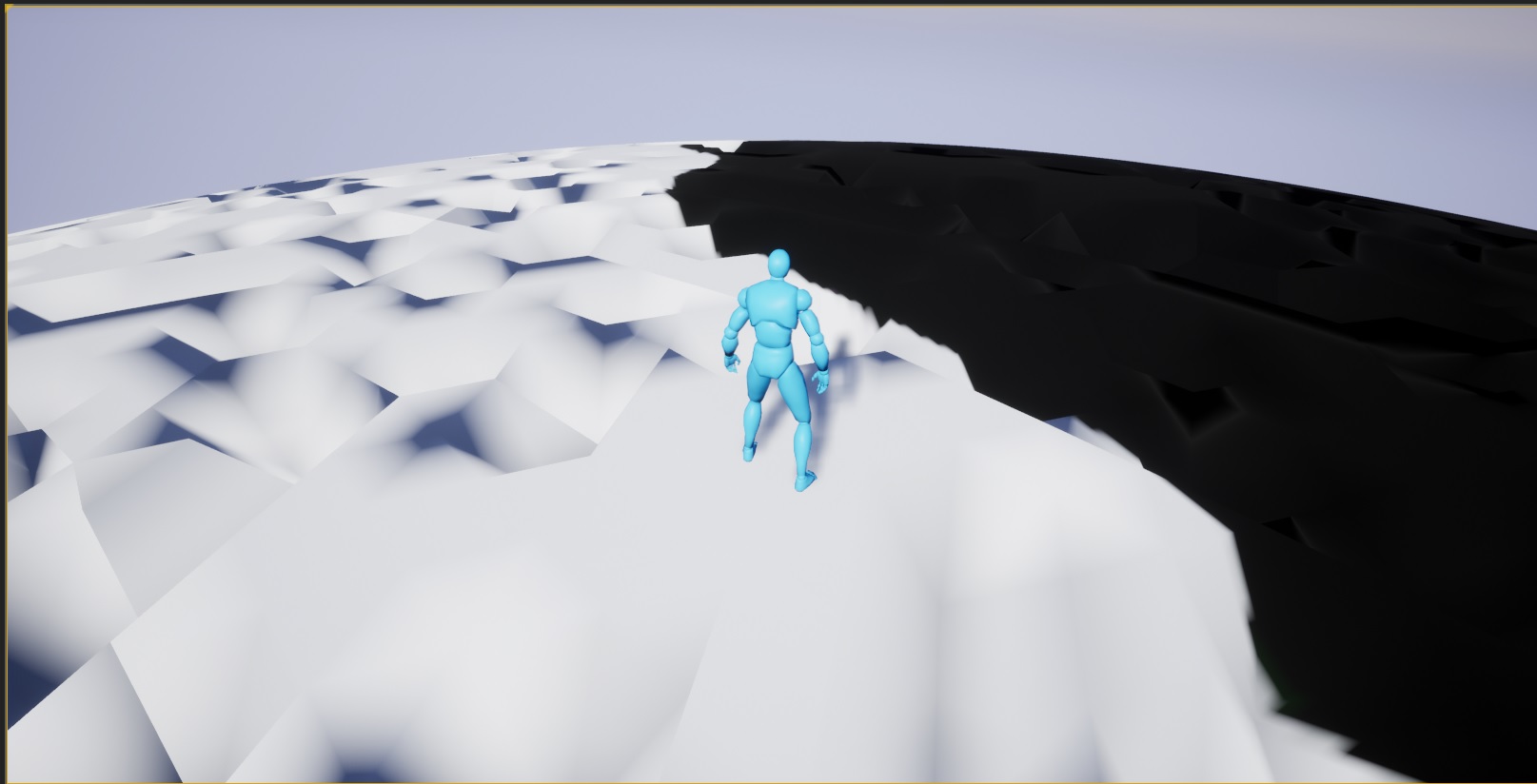

我用DynamicLOD创建了一个二十面体。这个很好用。现在我想用一张地图来增加地形。首先，我尝试了GrayScale HeightMap。但结果只是随机位移。我试着用下面的B/W图像，得到了以下信息：

​

在测试中，我使用了B/W图像。

​

如您所见，没有任何数据显示差距。首先，我认为我在阅读图片时犯了一些错误。但是当我将内存中的数据写回一个文件时，我有相同的图像。

我就是这样读图片的：

TArray<uint8> TempData;
if (!FFileHelper::LoadFileToArray(TempData, TEXT("../../../../../UnrealProjects/LODTest/Content/Materials/nocompression.png") , FILEREAD_Silent))
{
    UE_LOG(LogTemp, Warning, TEXT("Could not load File"));
}
else
{
    IImageWrapperModule& ImageWrapperModule = FModuleManager::LoadModuleChecked<IImageWrapperModule>("ImageWrapper");
    TSharedPtr<IImageWrapper> ImageWrapper = ImageWrapperModule.CreateImageWrapper(EImageFormat::PNG);

    if (!ImageWrapper->SetCompressed(TempData.GetData(), TempData.Num()))
    {
        UE_LOG(LogTemp, Warning, TEXT("Compress Error"));
    }

    if (ImageWrapper->GetFormat() != ERGBFormat::Gray)
    {
        UE_LOG(LogTemp, Warning, TEXT("Not GrayScale"));
    }
    if (ImageWrapper->GetBitDepth() != 16)
    {
        UE_LOG(LogTemp, Warning, TEXT("Not 16Bit"));
    }

    const TArray<uint8>* RawData = nullptr;

    if (!ImageWrapper->GetRaw(ERGBFormat::Gray, 16, RawData))
    {
        UE_LOG(LogTemp, Warning, TEXT("Could not get Raw Data"));
    }
    else
    {

        heightValues.SetNum(ImageWrapper->GetWidth() * ImageWrapper->GetHeight());
        FMemory::Memcpy(heightValues.GetData(), RawData->GetData(), ImageWrapper->GetWidth() * ImageWrapper->GetHeight() * 2);
        UE_LOG(LogTemp, Warning, TEXT("Success"));
    }
}

这里我是如何读取值的：(点是一个UV坐标)

uint16 heightValue = heightMap[(point.X * imageWidth) * (point.Y * imageHeight)];

float value = heightValue / 65535.f;

return value;

我将网格导出到搅拌机中，并在那里使用HeightMap，没有任何问题。现在我没有主意了：

编辑:正如Azarus所说，我得到高度值的方式是错误的。现在我用这个：

int32 locX = UKismetMathLibrary::MapRangeClamped(point.X, 0.f, 1.f, 0.f, imageWidth);
int32 locY = UKismetMathLibrary::MapRangeClamped(point.Y, 0.f, 1.f, 0.f, imageHeight);

uint16 heightValue = heightMap[imageWidth * locY + locX];

Answer 1

你的身高取样似乎是错误的：

heightMap[(point.X * imageWidth) * (point.Y * imageHeight)]

这是基本的数学。

• 如果X是0，Y是1呢？
• 如果X是1，Y是0呢？

答案是一样的，这就是问题1*0=0，0*1=0也是

而你显然想要不同的意见。

假设您正确地读取了图像，然后将2D坐标压缩为1D，下面的公式应该可以工作：

将二维阵列坐标压缩到一维：

Index=(X*RowSize)+Y

将此应用于您的代码：

heightMap[(point.X * imageWidth) + point.Y]
