OpenCV recoverPose相机坐标系

Question

我用下面的代码来估计单个摄像机的平移和旋转。

E, mask = cv2.findEssentialMat(k1, k2,
                         focal = SCALE_FACTOR * 2868
                         pp = (1920/2 * SCALE_FACTOR, 1080/2 * SCALE_FACTOR),
                         method = cv2.RANSAC,
                         prob = 0.999,
                         threshold = 1.0)

points, R, t, mask = cv2.recoverPose(E, k1, k2)

其中k1和k2是我匹配的一组关键点，它们是Nx2矩阵，其中第一列是x坐标，第二列是y坐标。

我收集所有的翻译在几个帧，并产生一个路径，相机走了这样。

def generate_path(rotations, translations):
    path = []
    current_point = np.array([0, 0, 0])

    for R, t in zip(rotations, translations):
        path.append(current_point)
        # don't care about rotation of a single point
        current_point = current_point + t.reshape((3,)

    return np.array(path)

所以，我对此有一些意见。

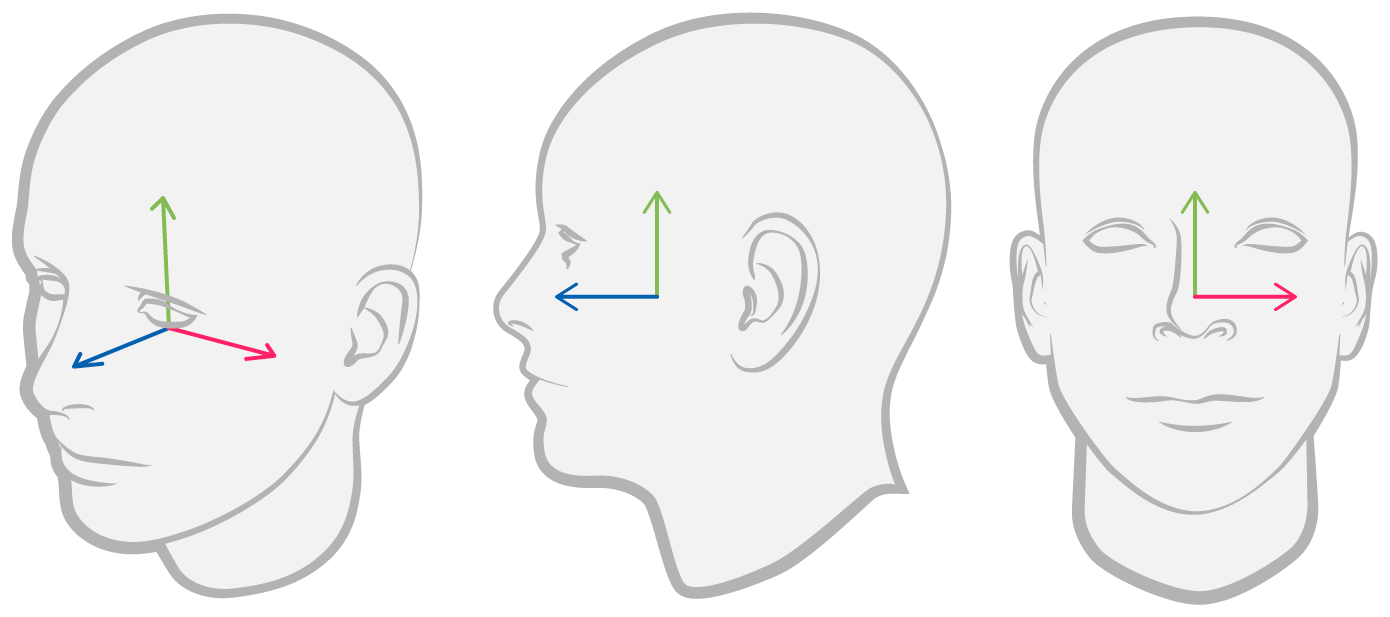

1. OpenCV相机坐标系表明，如果我想查看摄像机路径的2D“自上而下”视图，我应该沿着X平面绘制平移图。

plt.plot(path[:,0], path[:,2])

​

​

这是完全错误的。

但是，如果我写这个代替

plt.plot(path[:,0], path[:,1])

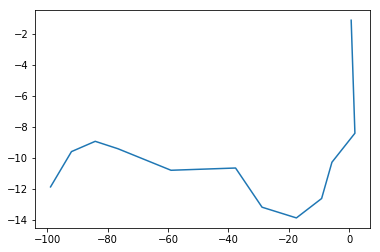

我得到以下信息(在做了一些平均处理之后)

​

​

这条路基本上是完美的。那么，也许我误解了cv2.recoverPose使用的坐标系惯例？为什么摄像机路径的“鸟瞰”应该沿着XY平面而不是XZ平面？

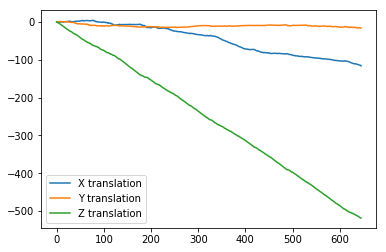

1. 另一个，也许是无关的问题是，报道的Z-翻译似乎呈线性下降，这是没有意义的。

​

​

我很确定我的代码中有一个bug，因为这些问题看起来是系统性的，但是我想确保我对坐标系统的理解是正确的，这样我就可以限制用于调试的搜索空间。

Answer 1

实际上，在一开始，您的方法并没有产生真正的路径。recoverPose()生成的转换t始终是一个单位向量。因此，在你的“路径”中，每一帧都是从前一帧移动1“米”。正确的方法是: 1)初始化：( featureMatch，findEssentialMatrix，recoverPose)，2)跟踪：(三角，featureMatch，solvePnP)。如果您想更深入地挖掘，查找有关单目Visual的教程将有帮助。

其次，你可能把相机坐标系和世界坐标系搞砸了。如果你想要绘制轨道，你可以使用世界坐标系，而不是相机坐标系。此外，recoverPose()的结果也在世界坐标系中。世界坐标系是:x轴指向右边，y轴指向前方，z轴指向up.Thus，当你想绘制‘鸟瞰’时，你应该沿着X平面绘制正确的图。
