比较枕叶、火炬和傅里叶周期卷积时的不一致性

Question

我正在用三种不同的方式在合成图像上实现2d周期卷积:使用scipy、使用torch和使用Fourier变换(也是在torch框架下)。

然而，我有不同的结果。通过手工运算，我可以看到scipy的卷积得到了正确的结果，而torch的空间版本则产生了预期的结果倒置。最后，Fourier版本返回了一些意想不到的结果。

守则如下：

import torch
import numpy as np
import scipy.signal as sig
import torch.nn.functional as F
import matplotlib.pyplot as plt


def numpy_periodic_conv(f, k):
    H, W = f.shape
    periodic_f = np.hstack([f, f])
    periodic_f = np.vstack([periodic_f, periodic_f])
    conv = sig.convolve2d(periodic_f, k, mode='same')
    conv = conv[H // 2:-H // 2, W // 2:-W // 2]
    return periodic_f, conv

def torch_periodic_conv(f, k):
    H, W = f.shape[-2:]
    periodic_f = f.repeat(1, 1, 2, 2)
    conv = F.conv2d(periodic_f, k, padding=1)
    conv = conv[:, :, H // 2:-H // 2, W // 2:-W // 2]
    return periodic_f.squeeze().numpy(), conv.squeeze().numpy()

def torch_fourier_conv(f, k):
    pad_x = f.shape[-2] - k.shape[-2]
    pad_y = f.shape[-1] - k.shape[-1]
    expanded_kernel = F.pad(k, [0, pad_x, 0, pad_y])
    fft_x = torch.rfft(f, 2, onesided=False)
    fft_kernel = torch.rfft(expanded_kernel, 2, onesided=False)
    real = fft_x[:, :, :, :, 0] * fft_kernel[:, :, :, :, 0] - \
           fft_x[:, :, :, :, 1] * fft_kernel[:, :, :, :, 1]
    im = fft_x[:, :, :, :, 0] * fft_kernel[:, :, :, :, 1] + \
         fft_x[:, :, :, :, 1] * fft_kernel[:, :, :, :, 0]
    fft_conv = torch.stack([real, im], -1) # (a+bj)*(c+dj) = (ac-bd)+(ad+bc)j
    ifft_conv = torch.irfft(fft_conv, 2, onesided=False)
    return expanded_kernel.squeeze().numpy(), ifft_conv.squeeze().numpy()

if __name__ == '__main__':
    f = np.concatenate([np.ones((10, 5)), np.zeros((10, 5))], 1)
    k = np.array([[1, 0, -1], [2, 0, -2], [1, 0, -1]])

    f_tensor = torch.from_numpy(f).unsqueeze(0).unsqueeze(0).float()
    k_tensor = torch.from_numpy(k).unsqueeze(0).unsqueeze(0).float()

    np_periodic_f, np_periodic_conv = numpy_periodic_conv(f, k)
    tc_periodic_f, tc_periodic_conv = torch_periodic_conv(f_tensor, k_tensor)
    tc_fourier_k, tc_fourier_conv = torch_fourier_conv(f_tensor, k_tensor)

    print('Spatial numpy conv shape= ', np_periodic_conv.shape)
    print('Spatial torch conv shape= ', tc_periodic_conv.shape)
    print('Fourier torch conv shape= ', tc_fourier_conv.shape)

    r_np = dict(name='numpy', im=np_periodic_f, k=k, conv=np_periodic_conv)
    r_torch = dict(name='torch', im=tc_periodic_f, k=k, conv=tc_periodic_conv)
    r_fourier = dict(name='fourier', im=f, k=tc_fourier_k, conv=tc_fourier_conv)
    titles = ['{} im', '{} kernel', '{} conv']
    results = [r_np, r_torch, r_fourier]
    fig, axs = plt.subplots(3, 3)
    for i, r_dict in enumerate(results):
        axs[i, 0].imshow(r_dict['im'], cmap='gray')
        axs[i, 0].set_title(titles[0].format(r_dict['name']))
        axs[i, 1].imshow(r_dict['k'], cmap='gray')
        axs[i, 1].set_title(titles[1].format(r_dict['name']))
        axs[i, 2].imshow(r_dict['conv'], cmap='gray')
        axs[i, 2].set_title(titles[2].format(r_dict['name']))
    plt.show()

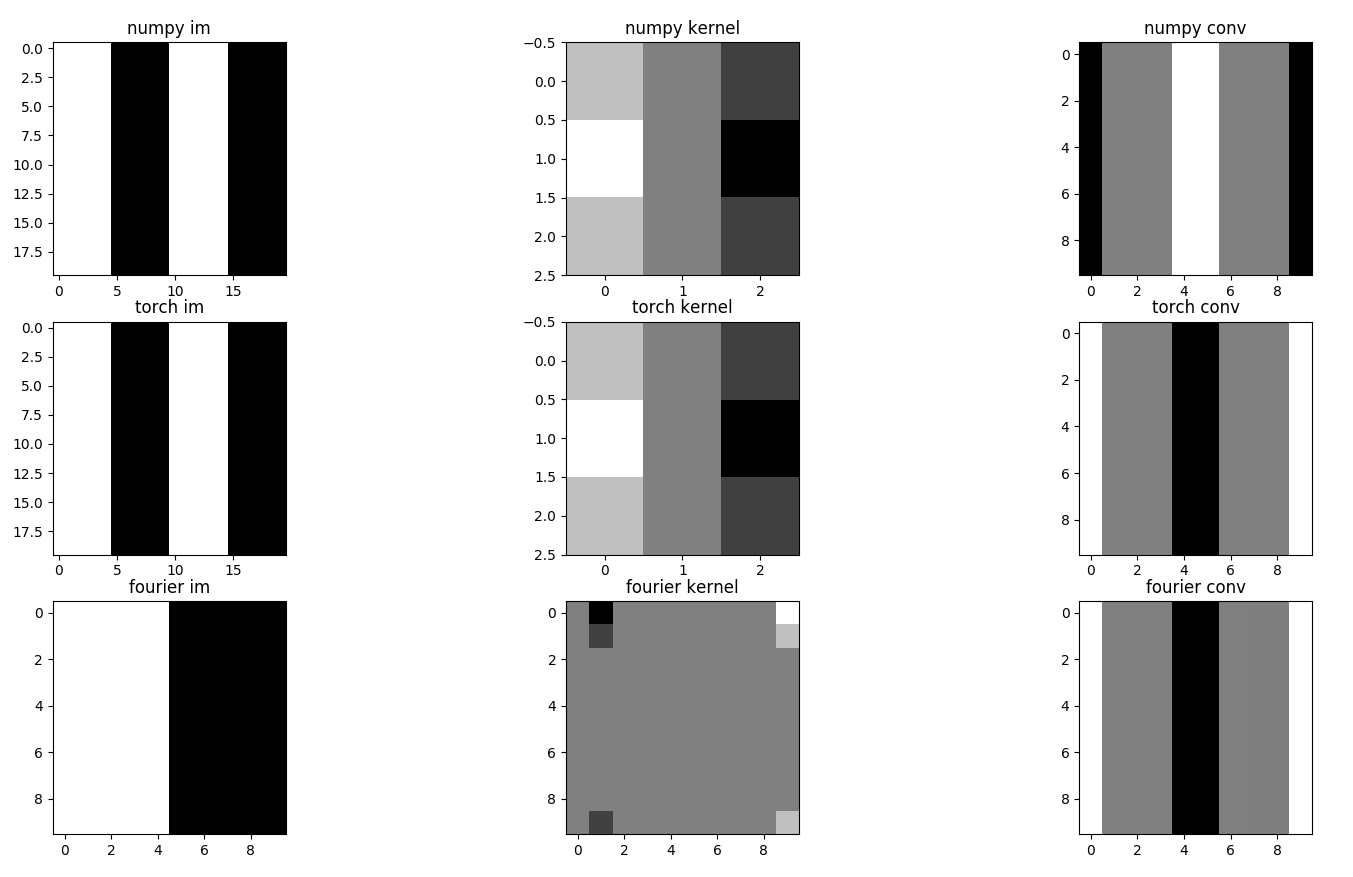

我所取得的结果：

注意:两个numpy__and torch版本的图像都显示周期图像，这是执行周期卷积所必需的。Fourier版本的内核显示原始内核零填充到图像大小，这是计算频域元素方向乘法所必需的。

-Edit1:在Fourier版本的乘法中，我在做(ac-bd)+(ad-bc)j而不是(ac-bd)+(ad+bc)j时出错了。但是现在，我得到了一个列的卷积。

​

​

-Edit2：torch的空间卷积结果是倒置的，因为运算实际上是互相关的。这在pytorch的官方论坛这里中得到了证实。此外，在将内核填充作为Cris Luengo的答案之后，频率方法得到了与关联相同的结果。这对我来说相当奇怪，因为据我所知，频率特性是卷积的，而不是相关性的。

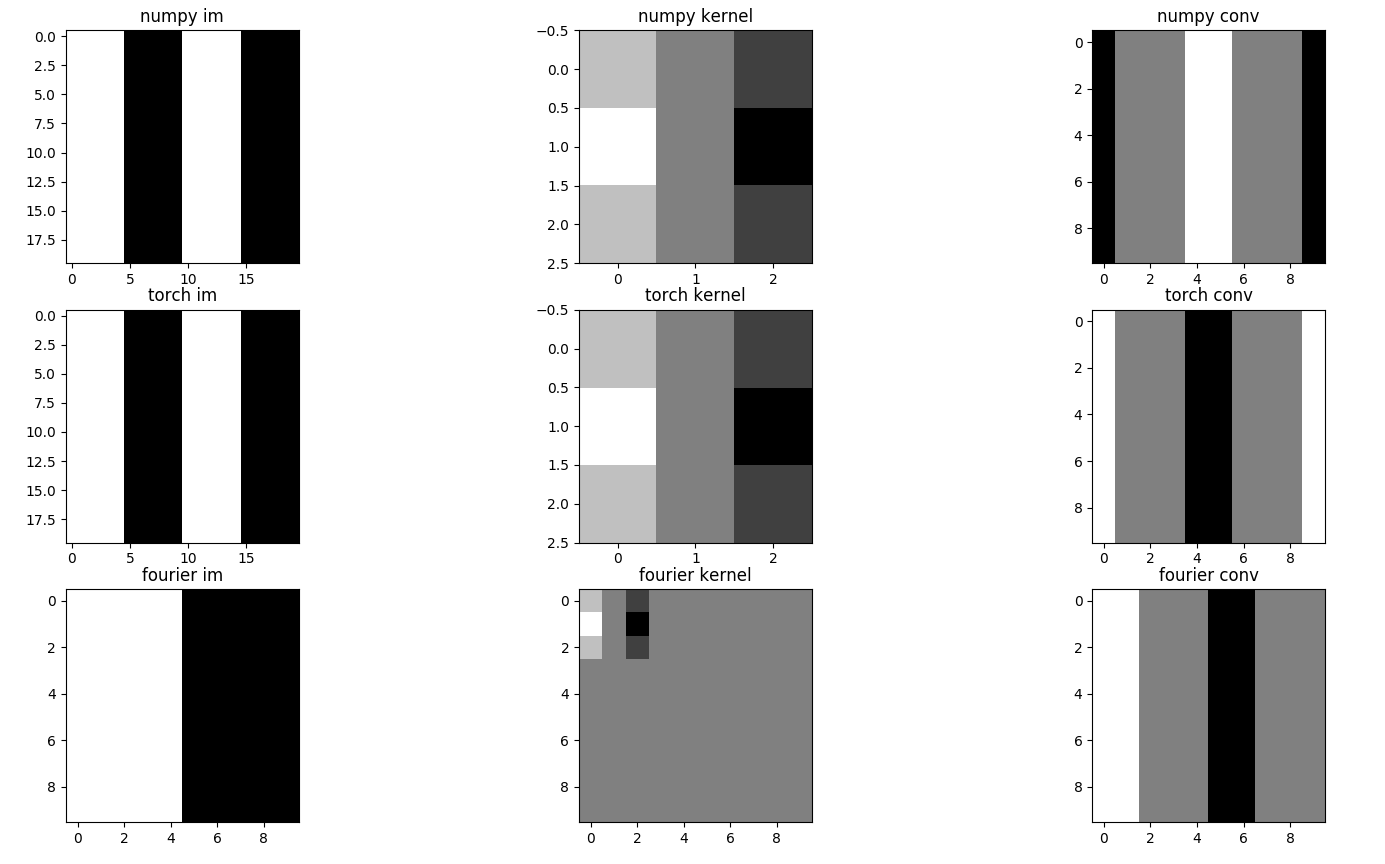

新的-修复内核后的结果：

​

​

Answer 1

1. FFT结果是错误的，因为填充是错误的。填充时，需要将原点(内核的中心)放在图像的左上角。详情请参见另一个答案。
2. 另外两种方法的区别是卷积和相关的区别。看上去“不起眼”的结果是一种卷积，而“火炬”则是一种相关性。
