我在4位fullAdder中的输出总是z，不改变

Question

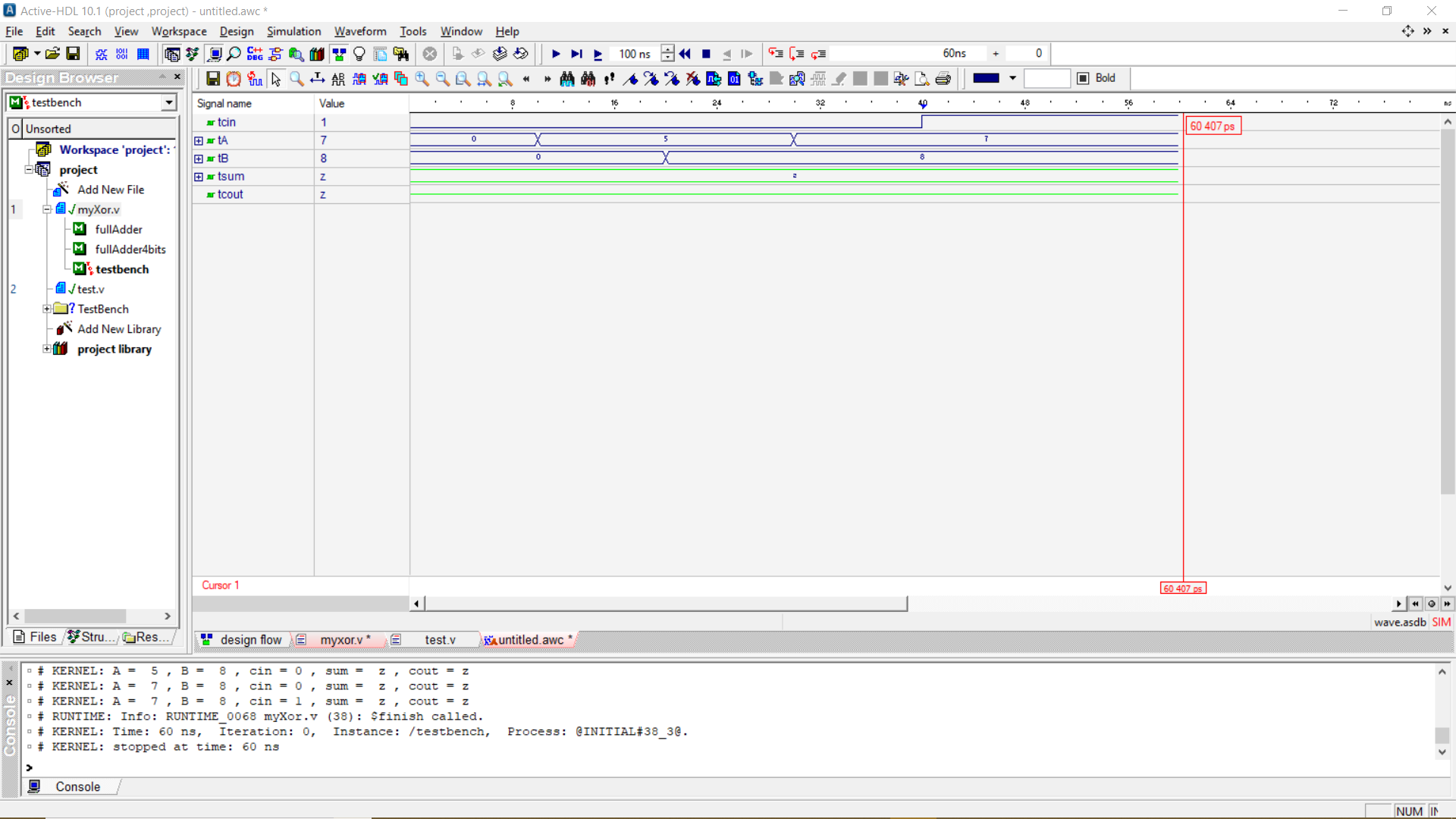

我正在用Active-hdl编写4位全加器，我认为我的代码和测试平台是正确的，但是和cout的值在波形中总是z，谁能帮我解决is.this我的代码和测试bech的问题吗？

    module fullAdder(A, B, cin, sum, cout);
    input A,B,cin;
    output sum,cout;
    assign {cout , sum} = A + B + cin;
endmodule

module fullAdder4bits(A, B, cin, sum, cout);
    input [3:0] A,B;
    input cin;
    output [3:0] sum;
    output cout;
    wire w1,w2,w3;
    fullAdder I0(A[0],B[0],cin,sum[0],w1);
    fullAdder I1(A[1],B[1],w1,sum[1],w2);
    fullAdder I2(A[2],B[2],w2,sum[2],w3);
    fullAdder I3(A[3],B[3],w3,sum[3],cout);
endmodule
`timescale 1 ns/1 ps
module testbench;
    reg tcin;
    reg [3:0] tA,tB;
    wire [3:0] tsum;
    wire tcout;
    fullAdder4bits dut(tA, tB, tcin, tsum, tcout);
    initial
        begin
        tA = 0;
        tB = 0;
        tcin = 0;
        #10 tA = 5;
        #10 tB = 8;
        #10 tA = 7;
        #10 tcin = 1;
    end
    initial $monitor("A = %d , B = %d , cin = %b , sum = %d , cout = %b",tA,tB,tcin,tsum,tcout);
    initial #60 $finish;
    endmodule

​

​

Answer 1

我找不到任何错误，所以我决定把你的设计扔到Vivado。

它帮助您提供完整的代码，包括测试平台！

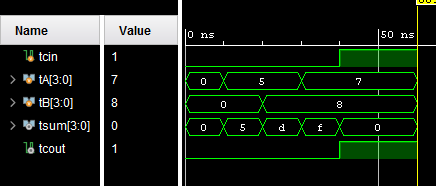

您的代码似乎很好，在Vivado中，我没有看到“z”状态：

​

​
