多吉比特收发信机GTP的TX缓冲器

Question

现在我正在做一个与MGT (多千兆位收发器) GTP相关的项目.

因为我是verilog编程语言的新手，所以我有一个关于MGT GTP的问题。

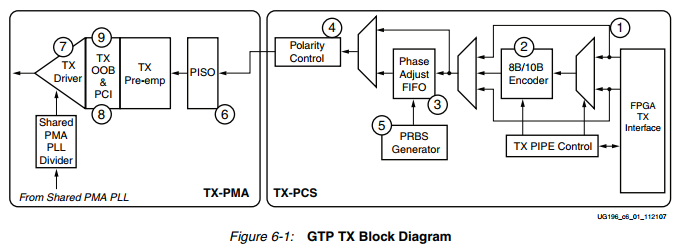

在Xilinx文档(Virtex-5 FPGA ROCKETIO GTP收发信机)中，TX侧(图)有一个 FiFo缓冲器(相位调整和过采样)。

​

​

根据我在本文档中所读到的信息，我了解到这个模块只用于调整TX侧的时钟相位，并将GTP收发器的偏斜降到最低。

对于我来说，生成一个异步或同步FIFO连接到MGT GTP并不困难，但它会增加抖动延迟。

我认为，如果我可以在MGT GTP中使用TX缓冲区，就有可能减少抖动延迟。

因此，我的问题是

我可以使用这个TX缓冲区作为同步或异步FIFO传输数据吗?

如果我可以使用此缓冲区作为同步和异步FIFO，是否存在此TX缓冲区的状态标志(空或满) ?

非常感谢

Answer 1

您不能使用它作为一个BRAM，因为它是一个内部收发器组件。它是一个内部异步FIFO，它将TXUSERCLK域连接到XCLK域，仅此而已。看起来，您可以通过TXBUFSTATUSn信号从缓冲区中获取一个“水标记”状态信号，但这只是一个指示多满或不足一半的单位信号，而不是完整或空的指示。而且没有办法表明FIFO中的数据是否有效，TXUSERCLK域中的每个周期都被认为是有效数据。相位对齐/deskew例程似乎是唯一能够真正改变缓冲区中数据量的东西。嗯，这和运行TXUSERCLK的频率与XCLK不同，但这只会导致缓冲区溢出或缓冲区下溢，需要重新设置发射机。需要注意的是，deskew例程的设计是为了对两个相邻的发射信道的XCLK，而不是通过单个信道来最小化延迟。

我不知道你所说的“抖动延迟”是什么意思。
