如何测量gtkwave中两个标记之间的时间？
如何测量gtkwave中两个标记之间的时间？
提问于 2017-12-01 04:43:28
我使用iverilog模拟verilog的设计，并将输出转储到fst文件中。然后，我使用gtkwave来查看波形。gtkwave允许我添加一些标记。然后如何测量任意两个标记之间的增量。我阅读了gtkwave手册，它将Toggle Delta-Frequency选项作为
切换三角频率 允许您在测量标记之间的距离时，在主窗口右上角的增量时间和频率显示之间切换。默认行为是显示增量时间。
但是，我没有在波形窗口中看到任何增量值。
我错过了什么选择吗？
我在Windows上运行gtkwave下的cygwin。
回答 1
Stack Overflow用户
回答已采纳
发布于 2017-12-13 23:20:21

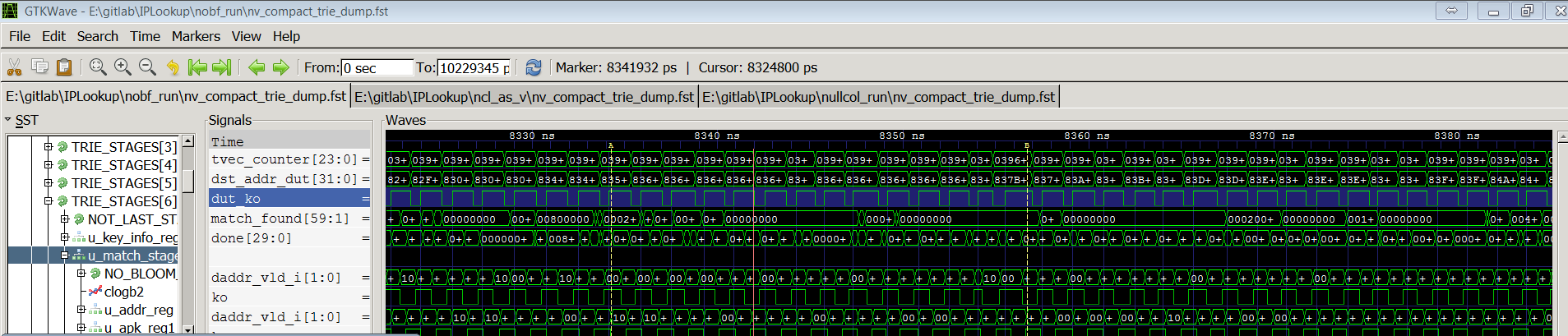

它不是用于命名标记，而是用于主标记和基线标记。测量使用红色(左鼠标按钮)标记和白色标记(中间)。点击鼠标中间的按钮，就可以打开和关闭白色的标记。您将看到标记:时间从一个数值变为B+/- a值。
-Tony
