半透明层内容的SCNMaterial显示为白色。

Question

我正试图为我的SCNBox创建一个彩色边框和透明边框的材料。下面是我用来创建材料的代码：

class CubeSide: UIView {
    override func draw(_ rect: CGRect) {
        let path = UIBezierPath(rect: rect)

        UIColor.yellow.setStroke()
        path.stroke()
    }
}

let sideView = CubeSide(frame: rect)
sideView.backgroundColor = UIColor.clear

let material = SCNMaterial()
material.diffuse.contents = sideView

material.isDoubleSided = true
box.materials = [material]

它工作很好，但中心部分是白色而不是透明的。我尝试了很多关于lot材料的透明特性和transparentModes的实验，但是由于我对3D渲染的理解有限，我无法让它工作。我在这里错过了什么？

谢谢!

Answer 1

来自SCNMaterialProperty.contents上的Apples文档

SceneKit不能使用已经在其他地方显示的层(例如，UIView对象的支持层)。

所以我们需要自己创造一个新的图层：

// Create the geometry
let box = SCNBox(width: 1, height: 1, length: 1, chamferRadius: 0)

// Create the layer
let layer = CALayer()
layer.frame = CGRect(x: 0, y: 0, width: 1000, height: 1000)
layer.borderColor = UIColor.red.cgColor
layer.borderWidth = 10

// Create a material from the layer and assign it
let material = SCNMaterial()
material.diffuse.contents = layer
material.isDoubleSided = true
box.materials = [material]

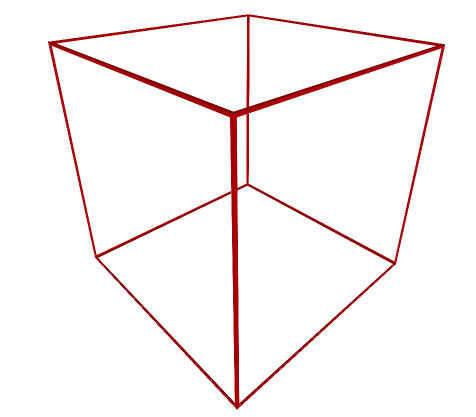

这应该会导致这样的结果：

​

​
