MMX指令和x87 FPU标签字

Question

section .data
    qVar1: dq 1


section .bss
    var28: resb  28


section .text
    _main:

        ; Use an MMX instruction

            movq mm0, [qVar1] ; Move quadword from r/m64 to mm.

        ; Read Tag Word

            fstenv [var28]
            mov    ax, [var28 + 8] ; move the Tag Word to ax

此时此刻，ax是0101 0101 0101 0110

但根据英特尔手册9.5.1MMX指令和x87 FPU标签字，我引用如下：

在每个MMX指令之后，整个x87 FPU标签字被设置为有效(00B)。

那么，为什么ax不是全部为零呢？

Answer 1

你引用的那一节继续说：

第12章，“Intel MMX技术系统编程”，载于Intel 64和IA-32架构软件开发人员手册第3A卷，其中提供了关于 x87 FPU和MMX指令对 x87 FPU标签word的影响的附加信息。

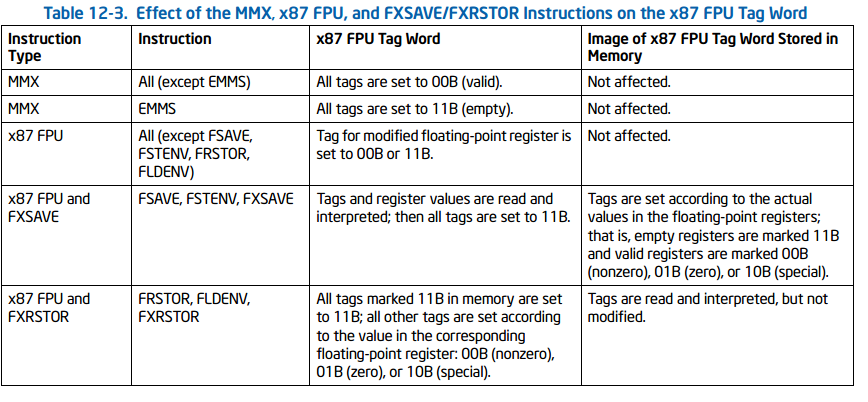

事实上，第三本手册第12.2节澄清：

当MMX指令将值写入MMX寄存器时，同时将相应的浮点寄存器的64到79位设置为所有1s。

指令movq mm0, [qVar1]然后将寄存器R0设置为0xffff_00000000_00000000，这是一个无效的双扩展精度浮点值，从80387开始(以前是一个正无穷大)。

这以后就很重要了。

fstenv指令不保存实际的标记词，而是解释寄存器和实际的标记词，以计算将存储在内存中的标记字。

然后，对所有寄存器将标记字寄存器重置为空。

fstenv对x87 FPU标签字的影响是：

对标记和寄存器值进行读取和解释，然后将所有标记设置为11B。

存储在内存中的x87 FPU标签字的图像是：

标签是根据浮点寄存器中的实际值来设置的；也就是说，空寄存器被标记为11B，有效寄存器被标记为00B (非零)、01B (零)或10B (特殊)。

​

​

如果在任何XMM代码之前使用emms，则标记将全部为11b (空)。

一旦执行movq mm0, [qVar1]，所有标记都被设置为00b (有效)。

执行fstenv时，寄存器被标记为不为空，并对其内容进行分析:所有寄存器R1-R7似乎为零，而前面看到的R0包含一个特殊值，存储在内存中的图像中的标记为10b (特殊)。

诚然，第二本手册中的fstenv条目具有欺骗性，因为它的伪代码被写成

操作 DESTFPUControlWord←FPUControlWord； DESTFPUStatusWord←FPUStatusWord； DESTFPUTagWord←FPUTagWord； DESTFPUDataPointer←FPUDataPointer； DESTFPUInstructionPointer←FPUInstructionPointer； DESTFPULastInstructionOpcode←FPULastInstructionOpcode；

这根本不是真的。
