Crytek算法OpenGL

Question

我试图实现Crytek的屏幕空间环境遮挡算法的简单变体。

就我所理解的算法而言；

1. 对于像素，p，在视图空间中的球体中p附近的示例。
2. 将采样点sp投影到屏幕空间。
3. 将采样点的深度与当前像素的深度进行比较。

基本上应该是这样的。如果采样点的深度较高(它位于几何学之外)，则不排除当前像素(、p、)。

float z = gl_FragCoord.z; // depth-buffer value for the current pixel
int occluding_points = 0;
vec4 fPosition = model_transformation * vec4(position, 1.0f); // Really from vertex shader
#ifdef CRYTEK_AO
    const int NUM_SAMPLES = 10;
    float R = 3.0f;
    const float[10] steps = float[](0.1f, 0.2f, 0.3f, 0.4f, 0.5f, 0.6f, 0.7f, 0.8f, 0.9f, 1.0f);
    for (int sample_id = 0; sample_id < NUM_SAMPLES; sample_id++) {
        // 1. Generate sample point in world space.
        float ang = steps[sample_id];
        vec4 sample_point = vec4(R * cos(2 * M_PI * ang) * sin(M_PI * ang) + fPosition.x,
                                 R * sin(2 * M_PI * ang) * sin(M_PI * ang) + fPosition.y,
                                 R * sin(M_PI * ang) + fPosition.z,
                                 1.0f);
        // 2. Transform sample point from view space to screen space to get its depth value.
        sample_point = projection * camera_view * sample_point; // Clip space
        sample_point = sample_point / sample_point.w;           // Perspective division - Normalized device coordinate
        float sample_depth = 0.5f * (sample_point.z + 1.0f);    // Viewport transform for z - window space

        // 3. Check whether sample_point is behind current pixel depth.
        if (sample_depth > z) { occluding_points++; }
    }
    occlusion_factor = occluding_points / float(NUM_SAMPLES);
    // Diffuse, specular components removed
    total_light += vec3(ambient_intensity) * (1.0f - occlusion_factor); // Ambient factor
    outColor = total_light;
#endif

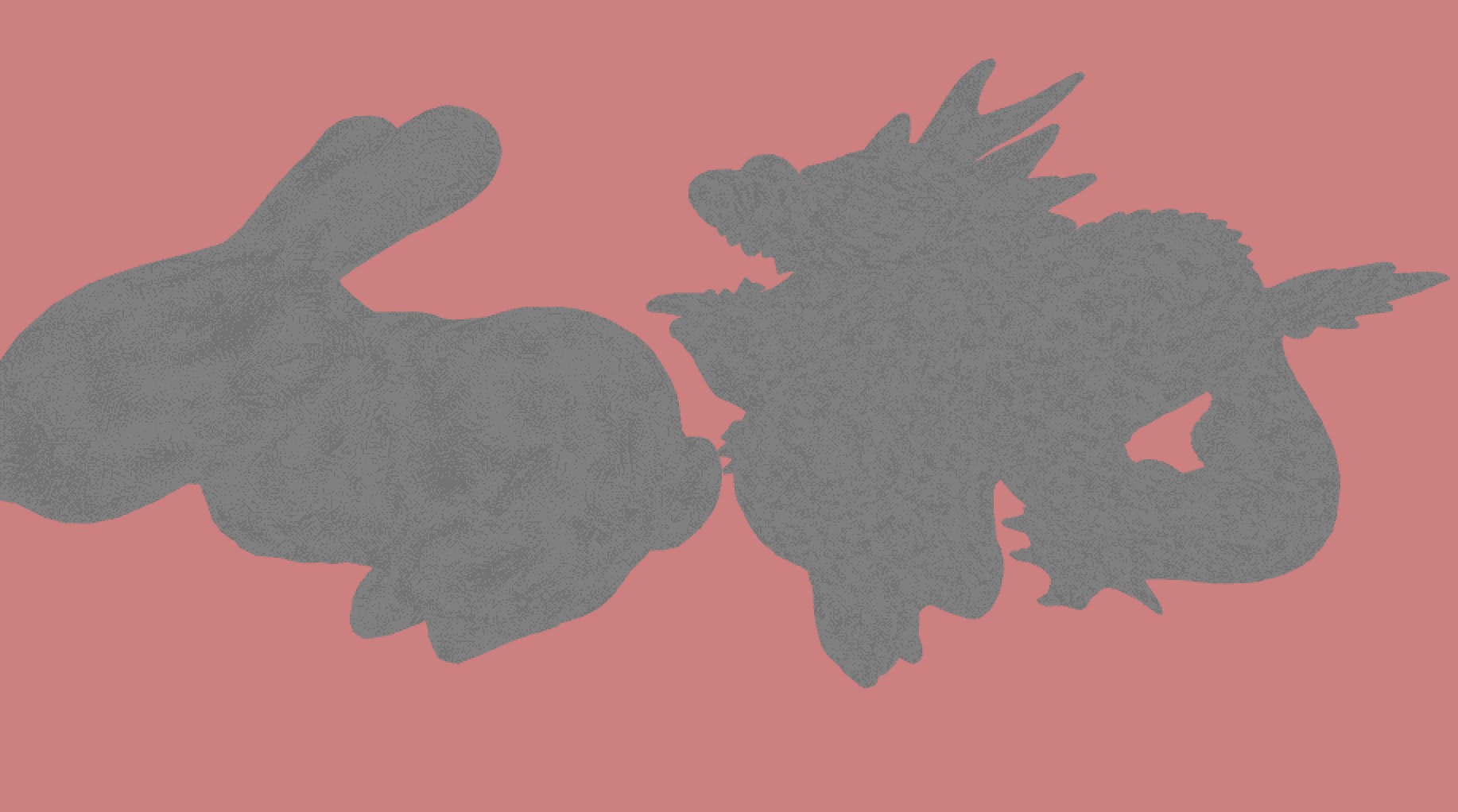

下面是一张截图。由于某种原因，工件只在向下看z轴时才会出现，这样转换就会有一些可疑之处，尽管在渲染对象和照相机等时工作很好。

​

​

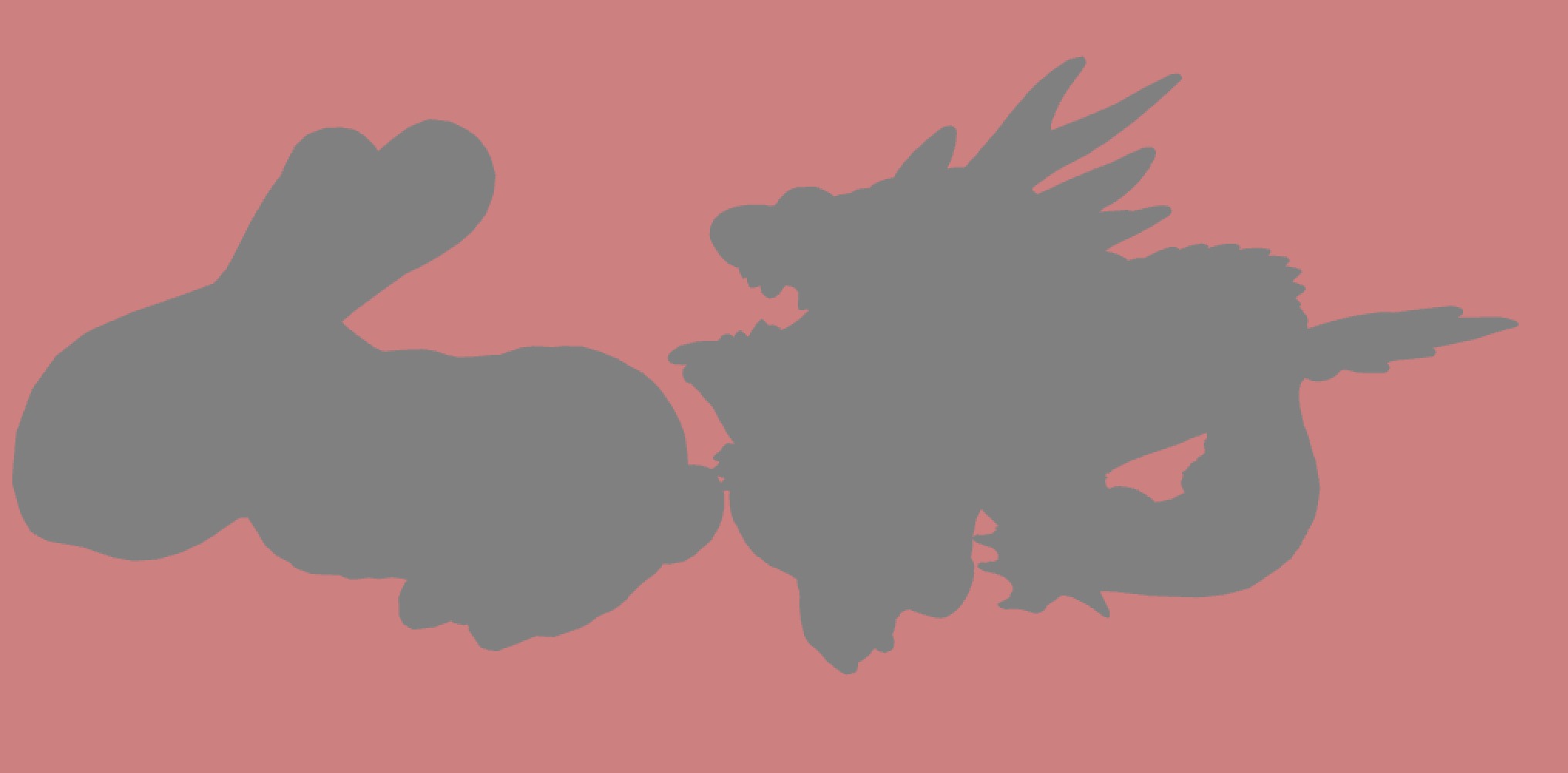

当看基本上任何其他角度，它看起来像你期望从设置遮挡因子为0.5 (这将使你在所有的颜色通道灰色)。

​

​

结果意外整数除法固定为浮点数除法。

​

增加了一个闪烁的这里。

有什么线索吗？

编辑:用四舍五入检测到一个问题。编辑:当沿着z轴移动时，添加了一个视频链接到工件上.

Answer 1

你的代码有两个可疑的地方。

整数除法

occlusion_factor = occluding_points / NUM_SAMPLES;

只需将occluding_points类型更改为浮动，就可以了。

采样

    vec4 sample_point = vec4(R * cos(2 * M_PI * ang) * sin(M_PI * ang) + fPosition.x,
                             R * sin(2 * M_PI * ang) * sin(M_PI * ang) + fPosition.y,
                             R * sin(M_PI * ang) + fPosition.z,
                             1.0f);

这给你样本从相同的螺旋世界坐标每一次，所以在正确的表面，你将得到工件取决于观察角度。这就是我认为，当你向下看z轴的时候，当它和上面的四舍五入误差成对的时候。
