如何使用AXI流信号来计数像素？

Question

我试图根据来自AXI流信号(如tuser和tlast )的信号来计数像素。我写了这个：

  p_pixelcount : process (s_clk)
    variable v_hcount : integer := 1;
    variable v_linecount: integer:= 1;
  begin
  if (rising_edge(s_clk)) then
    if (s_maxis_s_tvalid_out = '1')and (s_maxis_s_tready_in = '1') then
        if ( rising_edge(s_maxis_s_tuser_out) ) then
           v_hcount    := 0;
           v_linecount := 0;
        else
           v_hcount := v_hcount + 1;

        end if;

        if (s_maxis_s_tlast_out = '1') then
           v_hcount := 0;
           v_linecount := v_linecount + 1;
        end if;

    end if;
  end if;
  end process p_pixelcount;

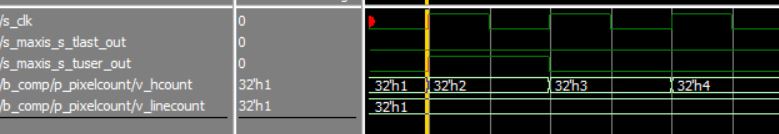

我收到了以下模拟输出

​

我的问题：

1. 当tuser高时，v_hcount不是应该是0吗？
2. 是否允许在同一进程中对不同的信号使用两个rising_edge(signal)条件？
3. 我想数到tlast，然后在下一个循环中计数设置为零。不使用信号就能做到这一点吗？

谢谢

Answer 1

首先:不要设置v_hcount和v_linecount变量。它们是定时的，所以需要注册:为此使用信号。(用于可综合的代码)

不，您不能在这样的进程中使用rising_edge两次。如果您希望检测到0->1的转换，则需要在(正确的)时钟域中执行此操作。例如。

s_maxis_s_tuser_out_delay <= s_maxis_s_tuser_out when rising_edge(s_clk);
s_maxis_s_tuser_out_rising <=
    '1' when s_maxis_s_tuser_out = '1' and s_maxis_s_tuser_out_rising = '0'
    else '0';

但在这种情况下，你应该直接用

if (s_maxis_s_tuser_out = '1') then
    v_hcount    <= 1;
    v_linecount <= 0;
else
    v_hcount <= v_hcount + 1;
    if (s_maxis_s_tlast_out = '1') then
       v_hcount <= 0;
       v_linecount <= v_linecount + 1;
    end if;
end if;

为什么在1时初始化v_hcount和v_linecount，但将它们重置为0？
