VHDL设计中意想不到的结果

Question

当所有的输入都是x和clk = 1时，它应该输出clk = 1的值，但是它没有。下面的代码有什么问题？

LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
--This is a D Flip-Flop with Synchronous Reset,Set and Clock Enable(posedge clk).
--Note that the reset input has the highest priority,Set being the next highest
--priority and clock enable having the lowest priority.
ENTITY syn IS
    PORT (
        Q : OUT std_logic; -- Data output
        CLK : IN std_logic; -- Clock input
        Qpl : IN std_logic;
        RESET : IN std_logic; -- Synchronous reset input
        D : IN std_logic; -- Data input
        SET : IN std_logic -- Synchronous set input
    );
END syn;
ARCHITECTURE Behavioral OF syn IS --architecture of the circuit.
BEGIN
    --"begin" statement for architecture.
    PROCESS (CLK) --process with sensitivity list.
    BEGIN
        --"begin" statment for the process.
        IF (CLK'EVENT AND CLK = '1') THEN --This makes the process synchronous(with clock)
            IF (RESET = '1') THEN
                Q <= '0';
            ELSE
                IF (SET = '1') THEN
                    Q <= D;
                ELSE
                    Q <= Qpl;
                END IF;
            END IF;
        END IF;
    END PROCESS; --end of process statement.
END Behavioral;

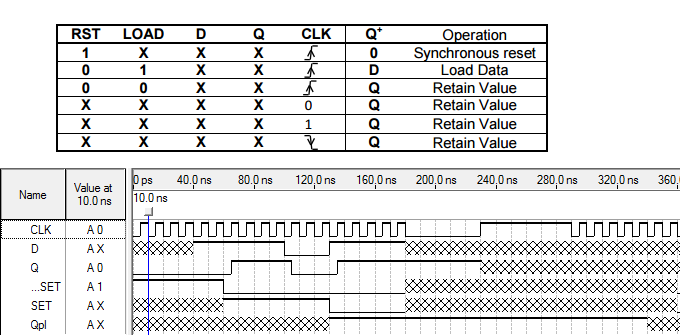

下图显示了上述设计的波形，以及所需的操作要求；

​

Answer 1

从波形图上看，似乎一切正常，当输入信号SET变为U时，if条件无法求值，因此输出Q也是如此，即U。您可以看到，当SET是0时，输出Q正确地得到了Qpl的值。

​

​

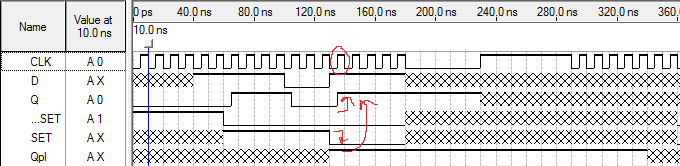

很抱歉绘制了粗图，但是当SET是0时，您可以看到圆圈时钟在上升，Q得到了预期的Qpl值。只有在SET信号变成U后，输出Q在下一个时钟上升事件中也失去了它的值，也变成了U。

Answer 2

代码和注释不同。表/图也是如此。D触发器/寄存器是一个非常简单的组件。示例：

entity dff is
    port (
        clk : in std_logic;
        rst : in std_logic;
        set : in std_logic;
        load : in std_logic;
        d : in std_logic;
        q : out std_logic
    );

architecture rtl of dff is
begin
    dff_proc : process(clk)
    begin
        if rising_edge(clk) then
            if rst='1' then
                q <= '0';
            elsif set='1' then
                q <= '1';
            elsif load='1' then
                q <= d;
            end if;
        end if;
    end process;
end architecture;
