Direct3D9中支持的纹理格式

Question

我有一个Direct3D 11渲染器，我正在实现共享曲面，以在WPF应用程序中显示内容(该应用程序只使用Direct3D 9)。

在D3D11方面，我的后台缓冲区使用的是DXGI_FORMAT_R8G8B8A8_UNORM格式，这很好。根据这份文件，DXGI_FORMAT_R8G8B8A8_UNORM映射到D3D9中的D3DFMT_A8B8G8R8。但是，当我使用该格式在D3D9端创建纹理时，它会失败。我使用的是Windows10，并且没有D3D9调试运行时，所以我得到的结果是一个没有附加信息的D3DERR_INVALIDCALL。

这份文件似乎说，D3D9中的back缓冲区只支持ARGB格式，支持的任何部分中都没有列出ABGR格式。这是文档中的错误还是这种格式完全不受支持？

如果我在D3D11端使用DXGI_FORMAT_B8G8R8A8_UNORM，在D3D9侧使用D3DFMT_A8R8G8B8，那么纹理创建就会成功。

为了进一步混淆，这个职位暗示DXGI_FORMAT_R8G8B8A8_UNORM应该是更兼容的格式，但这是我遇到麻烦的格式。

我还向Microsoft互操作示例 on GitHub确认了这种行为。开箱即用的是DXGI_FORMAT_R8G8B8A8_UNORM，工作正常，但是如果我将back缓冲区更改为DXGI_FORMAT_B8G8R8A8_UNORM，它就会中断。

为什么我的视频卡支持的格式在一个API而不是另一个API中工作？如何确定在D3D9中支持哪种格式？

Answer 1

坚持DXGI_FORMAT_B8G8R8A8_UNORM在D3D11侧，D3DFMT_A8R8G8B8在D3D9中。虽然DXGI_FORMAT_R8G8B8A8_UNORM在技术上更兼容，但如果您不需要D3D10支持，那么所有D3D11设备都应该支持它。

如何确定在D3D9?中支持哪种格式

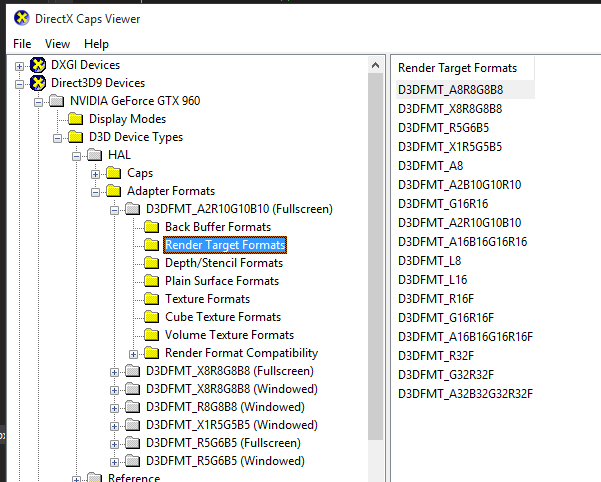

您可以使用“”(随Windows附带的DirectX Caps它与Visual的最新版本一起提供)来获得这个(对于您的系统)。有一节"Direct3D9设备“。如果对适配器进行扩展，然后D3D设备类型为-> HAL ->适配器格式，则有反缓冲区格式的部分，以及它们支持的格式(从我的系统附带的屏幕截图)。

​

​

这些信息可以在运行时通过IDirect3D9::CheckDeviceFormat获得。

--这个文档似乎说，D3D9中的back缓冲区只支持ARGB格式，支持的任何部分中都没有列出ABGR格式。这是文档中的错误还是这种格式完全不受支持？

D3D9不支持将其呈现为ABGR格式，但从理论上讲，它可以作为一种可以采样的格式使用。然而，它并不是普遍使用的，而且从我当前的驾驶员帽来看，它是不受支持的。最好坚持ARGB，它具有通用的(虽然不是真正的保证)支持。

Answer 2

BGRA (或ARGB)格式实际上在大多数PC上更兼容，因为这是Windows使用的像素格式。至少NVidia在构建GPU时考虑到了Windows像素格式，因此他们建议使用BGRA而不是RGBA来绕过任何代价高昂的格式转换：Transfers.pdf。

如果您使用Direct3D9 back缓冲区使用D3DFMT_A8B8G8R8 (如果Direct3D9支持该缓冲区)，那么在每次调用IDirect3DDevice9::Present()时，系统(或GPU)必须切换每一个后缓冲区像素的字节，以匹配Windows所期望的字节，这是一个非常昂贵的操作。这种性能上的损失在OpenGL上实际上是显而易见的(它的目标是假设的“完美”GPU，并且通过在CPU上执行必要的转换来允许许多不兼容的格式组合)。
