gbm模型结果三维部分图上的变化间距和轴标- visreg软件包

Question

我使用visreg包和visreg2d()函数创建三维部分依赖关系图，显示两个gbm模型变量之间的交互。我需要改变x，y，z轴的标签，以及间距，为期刊文章画出很好的图表。我尝试在par()中更改设置，但这只允许我更改标签大小。

我现拟出以下情节：

visreg2d(final,n.trees=1000,xvar="ProbMn50ppb",yvar="DTW60Jurgens",plot.type="persp",type="conditional",
       theta=140,phi=40)

“最终”是我的模型对象。

我可以通过在axes=FALSE命令中设置visreg2d()来移除轴。因此，我猜想解决方案可能是创建具有自定义间隔的自定义标签。我也可以用xlab=, ylab= zlab=更改标签。但是，另一个问题是，我不能使用z标签的表达式，这是我需要的。

下面是我当前使用标签和轴绘制的图形：

​

Answer 1

visreg2d(plot.type = "persp")使用persp()创建一个图形。如果我没记错的话，persp()不能使用expression()作为标签，也不能选择移动标签(您可以使用\n(中断)(如xlab="\nx-label")粗略地移动它)。因此，您需要使用text()手动执行此操作。这需要两个值，文本角度和中心坐标。在过去，我创建了一个函数来计算这些值(我引用了R邮寄帮助)，我会显示它。

# top/bot are coordinates(x,y,z) of the axis; pmat is output of persp()
# pos means the label is c(left(-1) or right(1), down(-1) or up(1)) of the axis

persp_lab_f <- function(top, bot, pmat, space, pos = c(-1, -1))
{
  coords_3d <- list(top = top, bot = bot)
  coords_2d <- lapply(coords_3d, function(v, pmat) unlist(trans3d(v[1], v[2], v[3], pmat)), pmat = pmat)
  coords_2d$mid <- (coords_2d$top + coords_2d$bot)/2  # mid is calculated from 2d-coordinates
  # coords_2d$mid <- unlist(trans3d(((top + bot)/2)[1], ((top + bot)/2)[2], ((top + bot)/2)[3], pmat)) if use mid in 3d-coordinates
  tb_diff <- coords_2d$top - coords_2d$bot
  angle <- 180/pi * atan2(tb_diff[2], tb_diff[1])
  names(angle) <- "angle"
  center <-  coords_2d$mid + sqrt(space^2 / sum(tb_diff^2)) * rev(abs(tb_diff)) * pos
  out <- list(angle = angle, center = as.data.frame(t(center)))
  return(out)
}

你没有给可复制示例看，是我做的(下次请提供)。

fit <- lm(Ozone ~ Solar.R + Wind + Temp + I(Wind^2) + I(Temp^2) +
            I(Wind*Temp)+I(Wind*Temp^2) + I(Temp*Wind^2) + I(Temp^2*Wind^2),
          data=airquality)

vis_d <- visreg2d(fit, xvar = "Wind", yvar = "Temp", plot.type="persp", type="conditional", theta = 140, phi = 40)

x <- vis_d$x
y <- vis_d$y
z <- vis_d$z

x_top <- c(max(x), max(y), min(z))
x_bot <- c(min(x), max(y), min(z))
y_top <- c(max(x), max(y), min(z))
y_bot <- c(max(x), min(y), min(z))
z_top <- c(max(x), min(y), max(z))
z_bot <- c(max(x), min(y), min(z))

pmat <- persp(x, y, z, theta = 140, phi = 40)

xlab_param <- persp_lab_f(x_top, x_bot, pmat, 0.1, pos = c(1, -1))
ylab_param <- persp_lab_f(y_top, y_bot, pmat, 0.1)
zlab_param <- persp_lab_f(z_top, z_bot, pmat, 0.1)

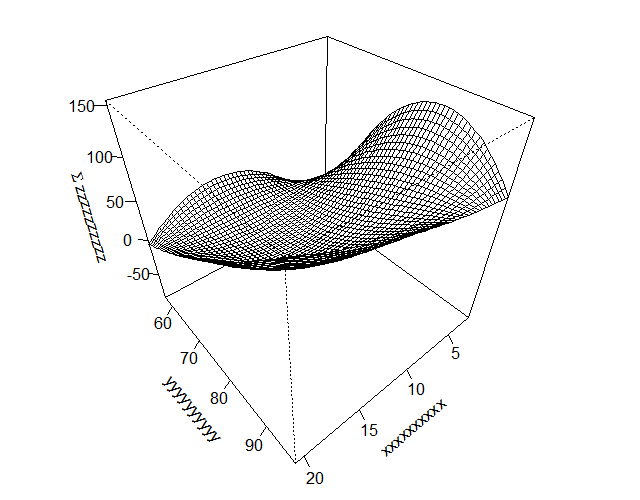

par(mar=c(1,1,1,1))
visreg2d(fit, xvar = "Wind", yvar = "Temp", plot.type="persp", type="conditional", theta = 140, phi = 40,
         xlab = "", ylab = "", zlab = "")

text(xlab_param$center, srt = xlab_param$angle + 180, "xxxxxxxxxx")
text(ylab_param$center, srt = ylab_param$angle, "yyyyyyyyyy")
text(zlab_param$center, srt = zlab_param$angle + 180, labels = bquote(Sigma ~ .("zzzzzzzzzz")))

​

​
