DirectX图像纹理四角体显示底层控件的颜色，其中颜色是透明的

Question

我试图在纹理上画一个纹理，如下图所示。

​

黄色圆圈图像：

​

绿色圆圈图片：

​

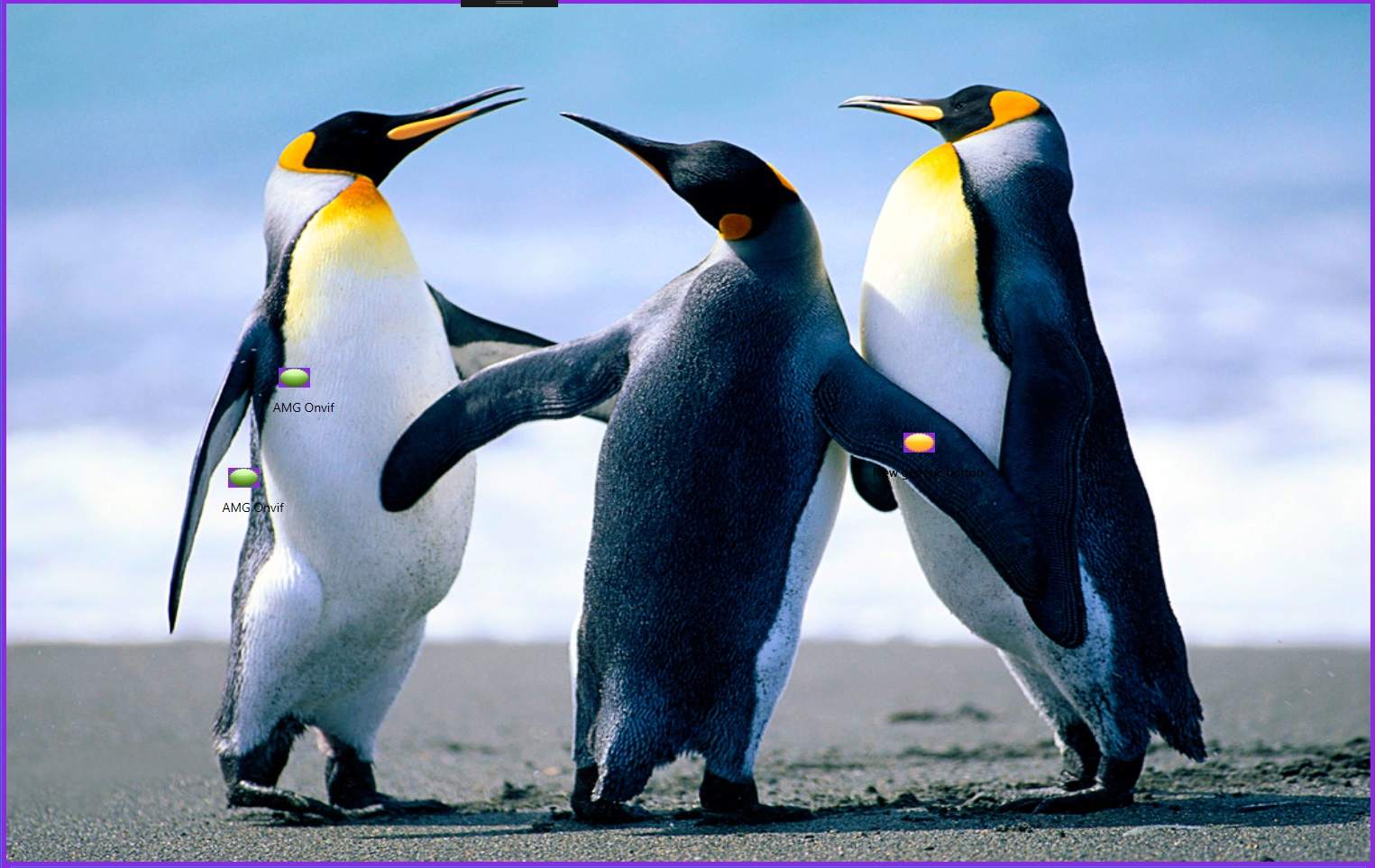

如上面的企鹅图片所示，我试图把另一幅图像渲染成纹理，这是由绿色和黄色的圆圈显示的。在显示紫色的地方，图像是透明的。紫色是绘制纹理的底层控件的颜色。

渲染的顺序是: 1.渲染企鹅2.渲染绿色圆圈3.渲染黄色圆4.渲染绿色圆圈

现在我不知道为什么我会看到紫色的绿色/黄色的圆圈图像？

通过测试，我发现，如果我不设置混合因子，并使用不同的图像作为覆盖图像，它有一个alpha值，那么它可以很好地工作。所以，当我使用一个图像，它的alpha值为0时，会有一些变化。

几个星期以来，我一直在试图找出原因，但却找不出原因。

有什么建议或能指引我走向正确的方向吗？

注意:将Directx11与ShapDx结合使用

我也在另一个论坛这里上发布了这个问题，但是到目前为止没有什么好运气。

编辑:代码，以启用混合状态后，企鹅的图像，这是背景。

        var renderTargetDesc = new RenderTargetBlendDescription();
        renderTargetDesc.IsBlendEnabled = true;
        renderTargetDesc.SourceBlend = BlendOption.SourceAlpha;
        renderTargetDesc.DestinationBlend = BlendOption.InverseSourceAlpha;
        renderTargetDesc.BlendOperation = BlendOperation.Add;
        renderTargetDesc.SourceAlphaBlend = BlendOption.One;
        renderTargetDesc.DestinationAlphaBlend = BlendOption.Zero;
        renderTargetDesc.AlphaBlendOperation = BlendOperation.Add;
        renderTargetDesc.RenderTargetWriteMask = ColorWriteMaskFlags.All;

        BlendStateDescription desc = new BlendStateDescription();
        desc.AlphaToCoverageEnable = false;
        desc.IndependentBlendEnable = false;

        if (m_blendStateEnabled == null)
        {
            m_blendStateEnabled = new BlendState(m_Dx11Device, desc);
        }

        desc.RenderTarget[0] = renderTargetDesc;
        desc.RenderTarget[1] = renderTargetDesc;

        m_Dx11Device.ImmediateContext.OutputMerger.BlendState = m_blendStateEnabled;
        m_Dx11Device.ImmediateContext.OutputMerger.BlendFactor = new Color4(0, 0, 0, 0);
        m_Dx11Device.ImmediateContext.OutputMerger.BlendSampleMask = 0x0F;

编辑:我一直在尝试不同的方法，试图缩小它，我可以结束混合工作，但不像预期，但设法缩小了范围。

当试图在图片上呈现图像时：

首先，我把四边形的画都分开了。使用这个类，我可以根据需要调用几个函数来绘制尽可能多的对象，包括在抽签调用中设置以下内容：

DxDevice.ImmediateContext.InputAssembler.InputLayout = m_shaderData.InputLayoutConfig;
DxDevice.ImmediateContext.InputAssembler.PrimitiveTopology = PrimitiveTopology.TriangleStrip;

SetVertexBuffer();

DxDevice.ImmediateContext.VertexShader.Set(m_shaderData.VertexShaderConfig);
DxDevice.ImmediateContext.PixelShader.Set(m_shaderData.PixelShaderConfig);

DxDevice.ImmediateContext.Draw(4, 0);

现在，通过广泛的测试和尝试，我发现：

1. 我有一个四边形绘图对象，它绘制背景和一个单独的四边形对象来绘制标志png。使用这种方式，png将显示实际控件的颜色。

现在，如果我启用了AlphaBlending，我得到的只是一个填充标志png四角的灰色颜色。为此，我尝试更新当我采样纹理:ShaderTexture.Sample(取样器，input.TextureUV)时返回的rgb颜色；返回的颜色是黑色的: r=1、g=1、b= 1、a= 1。

1. 如果我重用用于绘制背景图像的相同的四元对象，然后绘制标志png，则我的背景图像将绘制在表示标志png的四格内的旗png之下，而我的背景图像不是在较大的四角上绘制的。

现在从上面(在第2点中发现)；如果我使用一个新的四角体绘制，这种混合似乎不起作用。

知道为什么会发生这种事吗？

Answer 1

好的，我来处理。

我使用以下步骤执行：

        var renderTargetDesc = new RenderTargetBlendDescription();
        renderTargetDesc.IsBlendEnabled = true;
        renderTargetDesc.SourceBlend = BlendOption.SourceAlpha;
        renderTargetDesc.DestinationBlend = BlendOption.InverseSourceAlpha;
        renderTargetDesc.BlendOperation = BlendOperation.Add;
        renderTargetDesc.SourceAlphaBlend = BlendOption.Zero;
        renderTargetDesc.DestinationAlphaBlend = BlendOption.One;
        renderTargetDesc.AlphaBlendOperation = BlendOperation.Add;
        renderTargetDesc.RenderTargetWriteMask = ColorWriteMaskFlags.All;

        BlendStateDescription desc = new BlendStateDescription();
        desc.AlphaToCoverageEnable = false;
        desc.IndependentBlendEnable = false;
        desc.RenderTarget[0] = renderTargetDesc;

        var blendStateEnabled = new BlendState(DxDevice, desc);

        var blendFactor = new Color4(0, 0, 0, 0);
        var iSampleMask = ~0;
        DxDevice.ImmediateContext.OutputMerger.SetBlendState(blendStateEnabled, blendFactor, iSampleMask);

        UpdateShaderResource();

        DxDevice.ImmediateContext.InputAssembler.InputLayout = m_shaderData.InputLayoutConfig;
        DxDevice.ImmediateContext.InputAssembler.PrimitiveTopology = PrimitiveTopology.TriangleStrip;

        SetVertexBuffer();

        DxDevice.ImmediateContext.VertexShader.Set(m_shaderData.VertexShaderConfig);
        DxDevice.ImmediateContext.PixelShader.Set(m_shaderData.PixelShaderConfig);

        DxDevice.ImmediateContext.OutputMerger.BlendState = null;

Answer 2

这是因为当您呈现圆圈时，像素α也会写入，如果最终合成的图像必须是不透明的，您可以使用RGBX8曲面，或者遮住混合状态下的alpha通道--写色罩，并确保它保持为白色：

renderTargetDesc.RenderTargetWriteMask = D3D11_COLOR_WRITE_ENABLE_ALL & ~D3D11_COLOR_WRITE_ENABLE_ALPHA;
