SCNGeometry / SCNCylinder只呈现边缘/边框(存储颜色，内容清晰)

Question

我正在努力弄清楚如何在sceen上有一个只有边框/笔画/边可见的SCNScylinder。我的场景一切都很好，我正在考虑给specular.contents涂上一种清晰的颜色。

是否需要使用SCNNode委托/金属代码(我没有在场景中使用opengl )

有什么指示吗？我们很感谢你的帮助

Answer 1

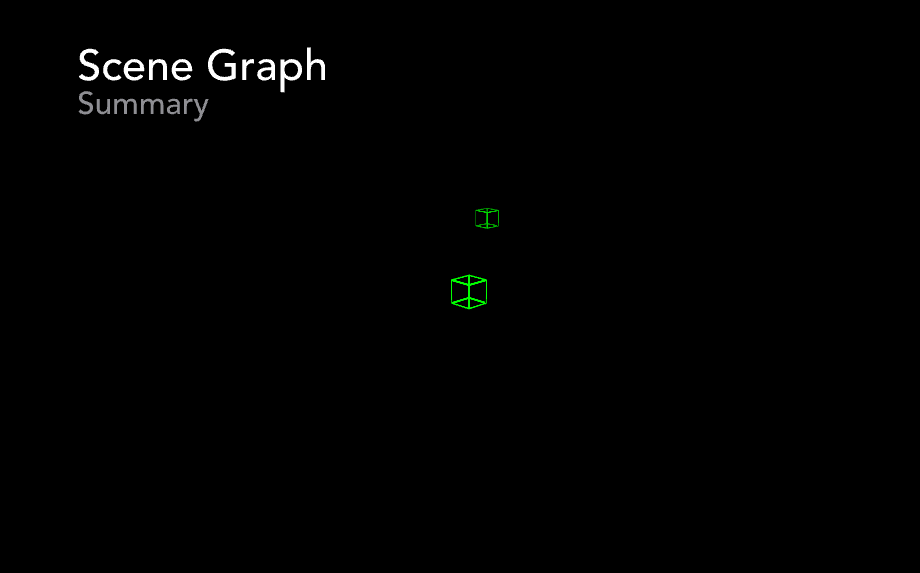

WWDC 2014的演示展示了轨道立方体，这些立方体只有线框。该技术是使用绿色边缘，但透明的内部作为材料的图像。来自AAPLSlideScenegraphSummary.m：

        // A node that will help visualize the position of the stars
        _wireframeBoxNode = [SCNNode node];
        _wireframeBoxNode.rotation = SCNVector4Make(0, 1, 0, M_PI_4);
        _wireframeBoxNode.geometry = [SCNBox boxWithWidth:1 height:1 length:1 chamferRadius:0];
        _wireframeBoxNode.geometry.firstMaterial.diffuse.contents = [NSImage imageNamed:@"box_wireframe"];
        _wireframeBoxNode.geometry.firstMaterial.lightingModelName = SCNLightingModelConstant; // no lighting
        _wireframeBoxNode.geometry.firstMaterial.doubleSided = YES; // double sided

​

​

为了在SCNCylinder中实现类似的效果，您可能需要传递一系列的材料，有些是边框的，有些则没有。

编辑

对于高塞拉/iOS 11及更高版本，@mnuages的答案是一个更简单/更好的方法。

Answer 2

这需要一些努力，但您可以检查您的气缸的geometryElements和geometrySources，以建立一个新的SCNGeometry与primitiveType of SCNGeometryPrimitiveTypeLine

编辑

启动iOS 11 SCNMaterial将公开fillMode属性，该属性可用于将几何呈现为线框。

Answer 3

我理解这是一篇老文章，但我最近不得不实现类似于ARKit项目的东西。

首先，我在中创建了一个方形图像，它有绿色的边缘，但有一个透明的中心。这就是所谓的“总结性”。

然后我创建了一个SCNNode (Swift 4)，如下所示：

import UIKit
import ARKit

class CubeNode: SCNNode {

private var faceArray = [SCNMaterial]()
private let FACE_OUTLINE = "outlinedFace"

/// Initialization With Outline Only
///
/// - Parameters:
///   - width: Optional CGFloat (Defaults To 20cm)
///   - height: Optional CGFloat (Defaults To 20cm)
///   - length: Optional CGFloat (Defaults To 20cm)
///   - colours: [UIColor] - [Front, Right , Back , Left, Top , Bottom]
init(width: CGFloat = 0.2, height: CGFloat = 0.2, length: CGFloat = 0.2) {

    super.init()

    self.geometry = SCNBox(width: width, height: height, length: length, chamferRadius: 0)

        for _ in 0 ..< 6{
            let face = SCNMaterial()
            face.diffuse.contents = UIImage(named: FACE_OUTLINE)
            face.isDoubleSided = true
            face.lightingModel = .constant
            faceArray.append(face)
        }

    self.geometry?.materials = faceArray
    self.rotation = SCNVector4Make(0, 1, 0, .pi / 4)
}

required init?(coder aDecoder: NSCoder) {
    fatalError("init(coder:) has not been implemented")
  }

}

这里的关键是使内容加倍。

这对我来说真是太棒了！
