计算螺旋半径，使螺旋模型在圆柱体内部。

Question

我正在开发一个应用程序，在这个应用程序中，我展示了一些有纹理的飞机。然而，我想要计算螺旋的半径(我在计算中使用它来创建一个螺旋)，动态地基于锥宽和摄像机位置。

螺旋位于屏幕x=0、y=0、z=0的中心。

我希望这个考虑到屏幕的方向(风景/肖像)，.So，远远的，这是我的代码，但似乎我遗漏了什么，因为左边和右边的飞机不在视口内。

App.prototype.calculateHelixRadius = function(){

    // plane width = height =  512;

    var friend = this.getFriend();
    var vFOV = friend.camera.fov * Math.PI / 180;
    var dist = utils.getAbsPointsDistance3D(friend.camera.position, friend.scene.position);
    var aspect = friend.settings.container.clientWidth / friend.settings.container.clientHeight;

    var frustumHeight = 2.0 * dist * Math.tan(0.5 * vFOV);
    var frustumWidth = frustumHeight * aspect;

    return utils.isLandscape() ? frustumHeight / 2 : frustumWidth / 2 ;

};

我做错了什么，为什么屏幕边缘的飞机不在里面？

这里还有getAbsPointsDistance3D的代码供参考

var utils = {

   // other helpers...

   getAbsPointsDistance3D: function(p1, p2) {

        var xd = p2.x - p1.x;
        var yd = p2.y - p1.y;
        var zd = p2.z - p1.z;

        return Math.sqrt(xd * xd + yd * yd + zd * zd);
    }

};

更新

我试过减少dist参数，但是结果不一致.

Answer 1

我想知道以下是否解释了你的剪裁。

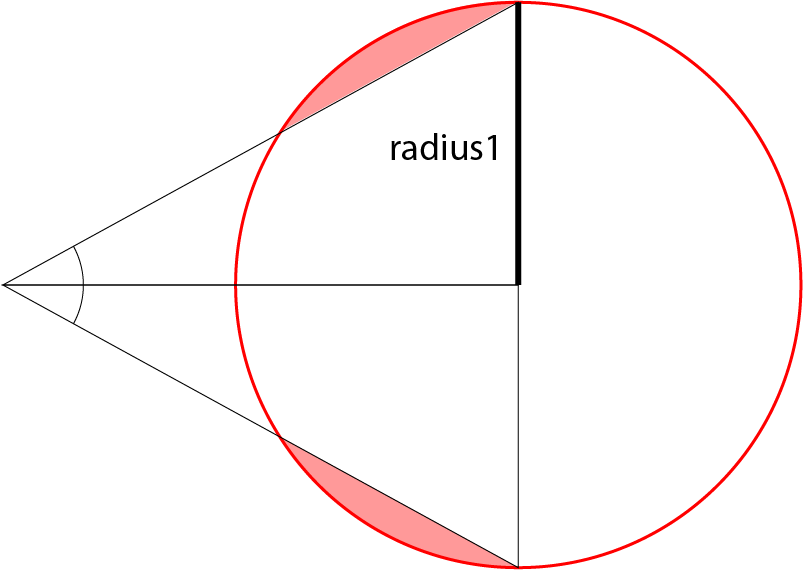

你计算你的圆锥曲线特征，然后用圆锥曲线的宽度(宽度或高度取决于屏幕的角度)计算螺旋半径.我可能在这里搞错了一些细节，因为你的问题没有完全解释细节，但是一般的概念仍然有效。下面的图片是场景的顶部视图，它显示了一个代表包围螺旋的圆柱体的圆圈。我相信你计算过radius1了。如果是这样的话，请注意圆柱体(阴影区)和螺旋线在气缸中心的“前面”会有剪裁。

​

​

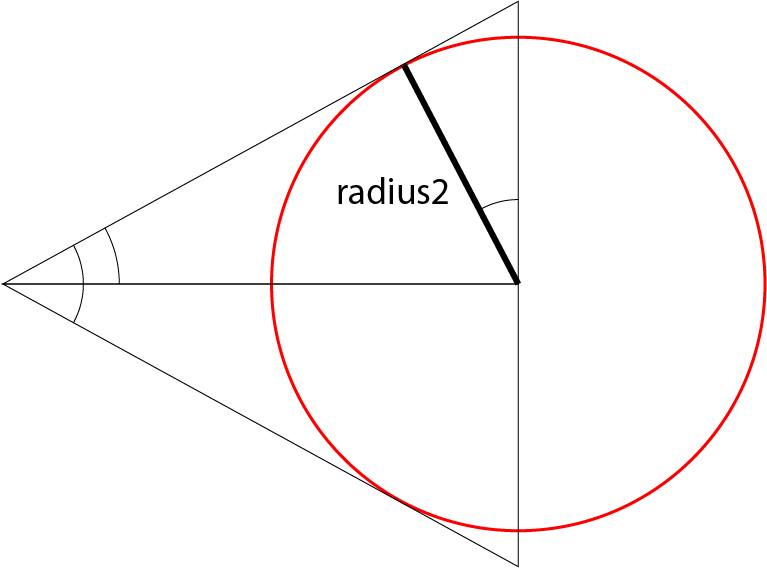

相反，您需要计算圆柱体/螺旋半径，如第二幅图像所示，即需要radius2。如果图像左边的大角度是fov (再说一次，vFOV？或者hFOV?，等等，取决于你的螺旋是向上-向下，还是边对边，等等，那么它的半角是fov/2。这是相同的角度显示在圆柱体的中心。因此，您需要减小螺旋半径如下：radius2 = radius1 * cos(fov/2)。

​

​
