AXI-Uartlite与Teraterm的波纹失配

Question

我在Avnet的MMP2板上的Kintex 7上建立了一个简单的Microblaze系统。我在这个系统中使用Uartlite (v2.0) IP，并使用Teraterm (v4.85)与PC进行通信。在设计阶段，Uartlite组件的波特率必须固定在特定的值上。我已经为我的设计选择了19200 bps。我编写了一个非常简单的应用程序，它通过Teraterm向PC发送6个连续的"At"，然后从Teraterm控制台获得一个ascii字符并打印相同的字符。问题是，对于每一个"At"，Teraterm在控制台上只显示一个'Ç'。传输参数如下：

19200 bps；8数据位；1停止位；无奇偶校验；无流控制

然而，经过大量的抓取、尝试和错误之后，我发现如果我将Teraterm中的baudrate更改为38400 bps，我就会得到所需的行为，即在控制台上获得"At"s，从控制台获取一个字符并将其打印回来。

据我所知，代码(这是非常简单的)，我没有改变波德率。但是不知怎么的，我发送数据的速度比指定的速率要快。所用的时钟是100兆赫。既然波德率必须在设计阶段指定，那么如何才能达到更高的波特率呢？我做错了什么？

代码是这样的：

#include <stdio.h>
#include "platform.h"
#include "xgpio_l.h"
#include "xintc_l.h"
#include "xparameters.h"
#include "xuartlite_l.h"


#define MAX_UART_BUFFER_LENGTH 16

u8 uart_rx_data = 0;

int main()
{
    init_platform();
    //Init GPIOs
    //dip switch port as input
    XGpio_WriteReg(XPAR_AXI_GPIO_0_BASEADDR, XGPIO_TRI_OFFSET, 0xFFFFFFFF);

    char count_data = 0x0F;
    while(1)
    {
        unsigned int dip_gpio_data = XGpio_ReadReg(XPAR_AXI_GPIO_0_BASEADDR, XGPIO_DATA_OFFSET) & 0x000000FF;
        if(dip_gpio_data == 0)
        {
            u8 send_data[MAX_UART_BUFFER_LENGTH] = "AtAtAtAtAtAt";
            u8 i = 0 ;
            for (i = 0; i < MAX_UART_BUFFER_LENGTH; i++)
            {
                if(send_data[i] != '\0')
                    XUartLite_SendByte(XPAR_AXI_UARTLITE_0_BASEADDR, send_data[i]);
                else
                    break;
            }
            //Rx something from Teraterm
            uart_rx_data = XUartLite_RecvByte(XPAR_AXI_UARTLITE_0_BASEADDR);
            //Send same thing back
            XUartLite_SendByte(XPAR_AXI_UARTLITE_0_BASEADDR, uart_rx_data);
            XUartLite_SendByte(XPAR_AXI_UARTLITE_0_BASEADDR, '\n');
            XUartLite_SendByte(XPAR_AXI_UARTLITE_0_BASEADDR, '\r');
        }
    }

    return 0;
}

编辑：

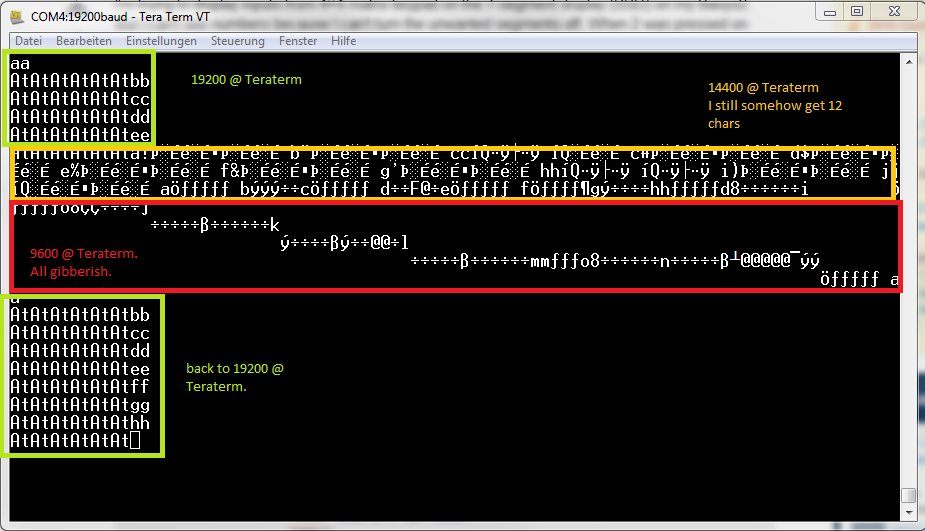

今天，我尝试将UARTlite IP核的波特率降低到9600，重新生成比特流并再次运行。同样的结果。如果我将Teraterm的波特率设置为9600，它就不能工作。Teraterm给出了14400波特率的选项。我用过这个。我得到了12个字符，但胡言乱语。如果我把它翻一倍到19200，它就能工作得很好。我将尝试与其他波特率以及更新。救命啊！这仍然是我设计的基本部分。下图供参考：

​

​

EDIT2:

我尝试了以下几点：

1. 卸载Teraterm和重新安装
2. 已安装实期
3. 已安装的超级终端

三次都试过了。行为没有改变。:(

Answer 1

找到了这种奇怪行为的原因。这是我在设计阶段的一个错误。根据我以前的设计，时钟向导期望100 my作为输入，并被设计成在输出端产生100 my(不进行分割)。我的UARTLite核心还期望有一个100 My的时钟，并应用相关的分频器值来生成19200的波特率。但董事会提供200兆赫。clk_wizard假设它是100 The，不需要任何分割就通过时钟，并且链一直持续到UARTLite。这里，UARTLite将200 200MHz除以它为100 200MHz生成的数字。因此，我正以双倍的速度转移。

不管怎样，谢谢你给我时间。
