Python中的时频谱图

Question

我有大约64通道的EEG数据，采样频率为256 at，我试图对每个通道进行时频分析，并绘制一个谱图。

数据存储在NumPy 3d阵列中，其中一个维度的长度为256，每个元素包含一个在所有采样时间点上的微伏特读取(每个数据通道的总长度为1秒)。

需要澄清的是:我的3D阵列是64_256_913 (电极*电压*试用)。这个试验只是一个实验的单一试验。所以我想做的是，从一次试验中取一个电极，整个一维电压矢量，并创建一个时频谱图。所以我想要创建一个来自data0，:,0的光谱图。

对于每个电极，我想要一个图，其中y轴是频率，x轴是时间，颜色/强度是功率。

我尝试在python中使用它：

from matplotlib.pyplot import specgram
#data = np.random.rand(256)
specgram(data, NFFT=256, Fs=256)

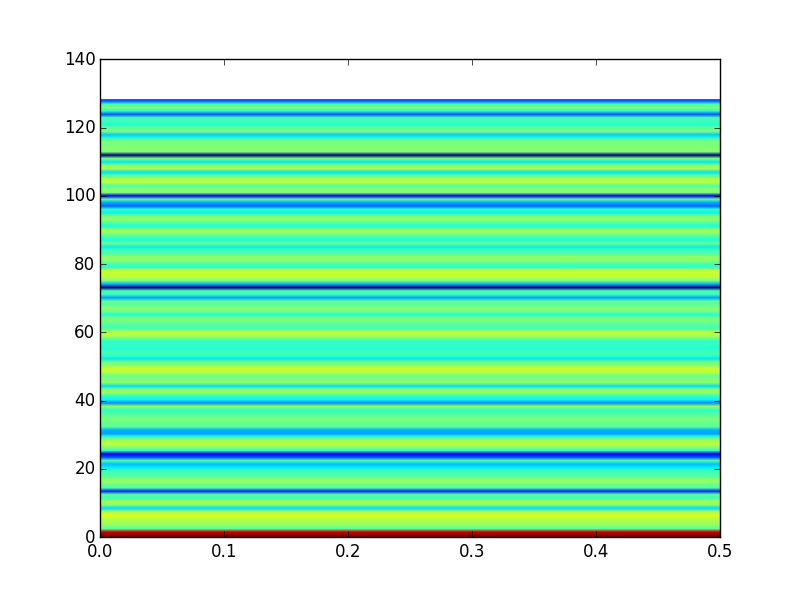

这给了我看上去像这样的东西

​

​

在我看来，这是不正确的，因为轴线范围是不正确的。

此外，当我对所有EEG通道运行相同的代码时，对我的所有数据，我最终得到的是完全相同的图(尽管我已经验证了每个数据是不同的)。

我对信号处理非常陌生，我是否在数据的布局方式或如何使用我的功能方面出了问题？

Answer 1

来自文档的specgram函数：

绘制一份谱图。 呼叫签名： 谱图(x，NFFT=256，Fs=2，Fc=0，detrend=mlab.detrend_none，window=mlab.window_hanning，noverlap=128，cmap=None，xextent=None，pad_to=None，sides='default'，scale_by_freq=None，mode='default'，scale='default'，**kwargs) 计算并绘制x中的数据谱图。将数据分割成NFFT长度段，并计算每一段的频谱。将窗口函数窗口应用于每个段，并指定每个段的重叠量。该光谱图被绘制成一个彩色地图(使用imshow)。 x:一维数组或序列数组或包含数据的序列

看起来你的问题是你没有传递一维数据。尝试：

from matplotlib.pyplot import specgram
specgram(data.flatten(), NFFT=256, Fs=256)
