为什么在通过计算与边缘最近的距离来绘制内部阴影时，边缘之间有一个光区？

Question

我通过计算每个像素到边缘的最近距离来绘制一个内部阴影(与内部发光相同的概念，但不是光)。在片段着色器中，通过从顶点着色器插值顶点位置(使用varying)，通过均匀数组传递形状的边缘点，并通过对每条边缘运行点到线段距离计算来计算最近的距离。

这是片段着色器：

precision mediump float;
uniform mediump sampler2D uBaseSampler;
uniform mediump vec2 uVerts[11];
varying mediump vec2 vTexCoord;
varying mediump vec4 vPosition;
float distanceSq(mediump vec2 a, mediump vec2 b)
{
    mediump vec2 c = b - a;
    return dot(c, c);
}
float distSqFromLineSegment(mediump vec2 p, mediump vec2 a, mediump vec2 b)
{
    float lenSq = distanceSq(a, b);
    /*if (lenSq == 0.0) return distanceSq(p, a);*/
    float t = dot(p - a, b - a) / lenSq;
    if (t < 0.0) return distanceSq(p, a);
    else if (t > 1.0) return distanceSq(p, b);
    mediump vec2 proj = a + t * (b - a);
    return distanceSq(p, proj);
}
void main()
{
    float nearestDistSq = 1e3;
    for (lowp int i = 0; i < 10; ++i)
    {
        lowp int j = i + 1;
        float distSq = distSqFromLineSegment(vPosition.xy, uVerts[i], uVerts[j]);
        nearestDistSq = min(nearestDistSq, sqrt(distSq));
    }
    float nearestDist = nearestDistSq;
    float coef = nearestDist;
    lowp vec4 frag = texture2D(uBaseSampler, vTexCoord);
    gl_FragColor = vec4(frag.xyz * coef, 1.0);
}

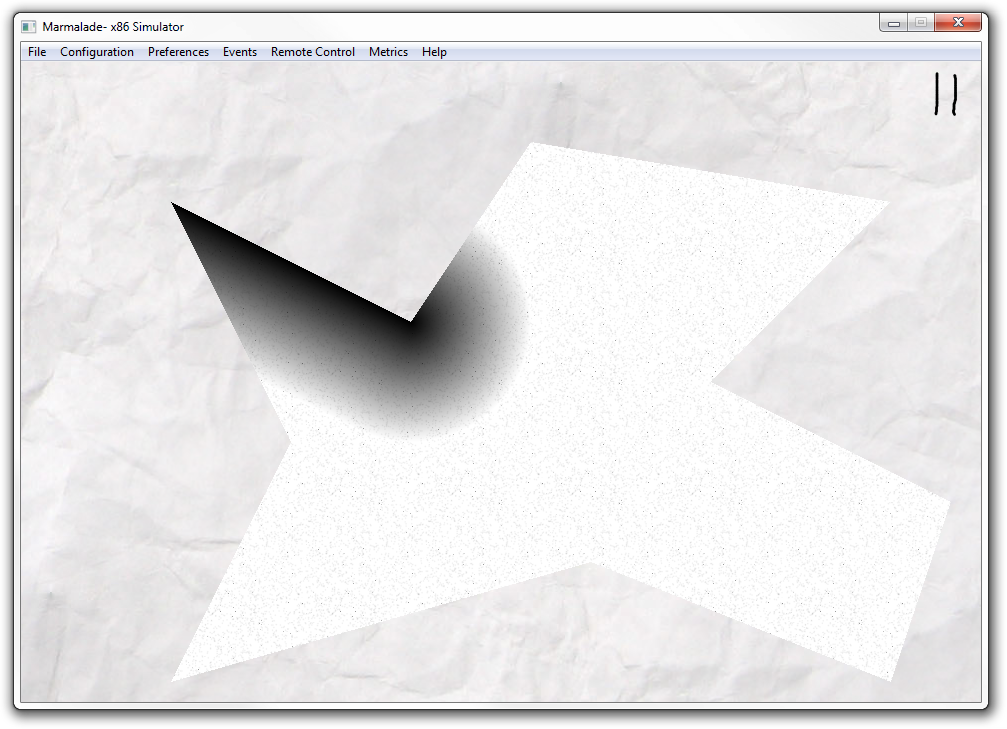

以下是仅根据边缘1计算内部阴影时的情况：

​

​

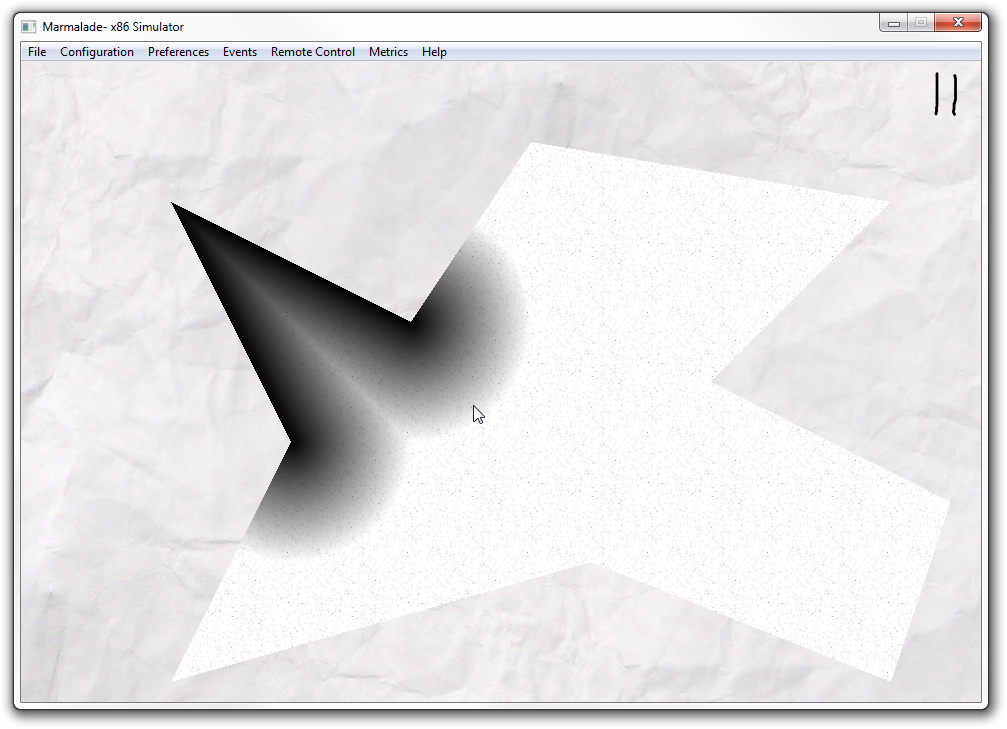

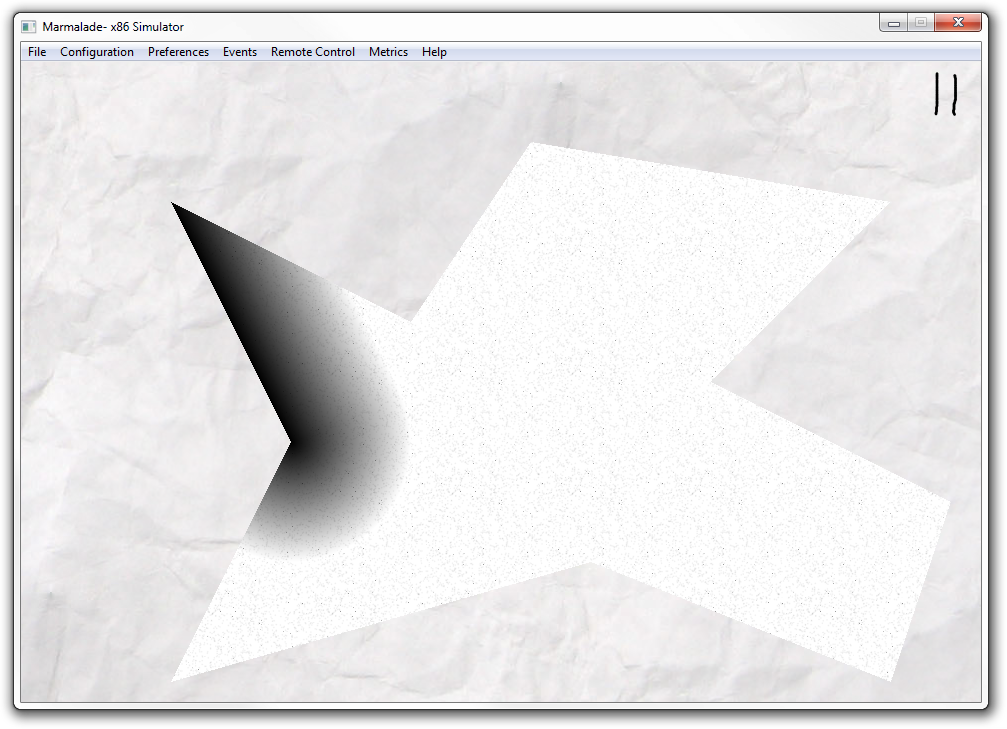

以下是仅根据边缘2计算内部阴影时的情况：

​

​

注意，内部阴影是如何正确的两个边单独。

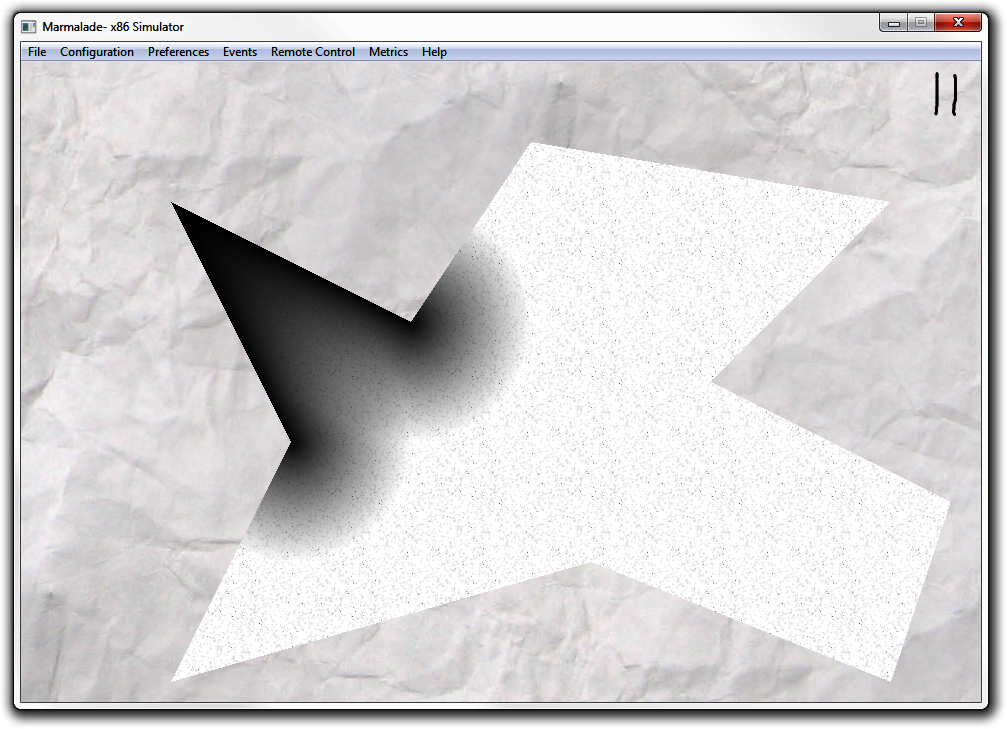

现在，下面是根据两个边缘计算内部阴影时的样子：

​

​

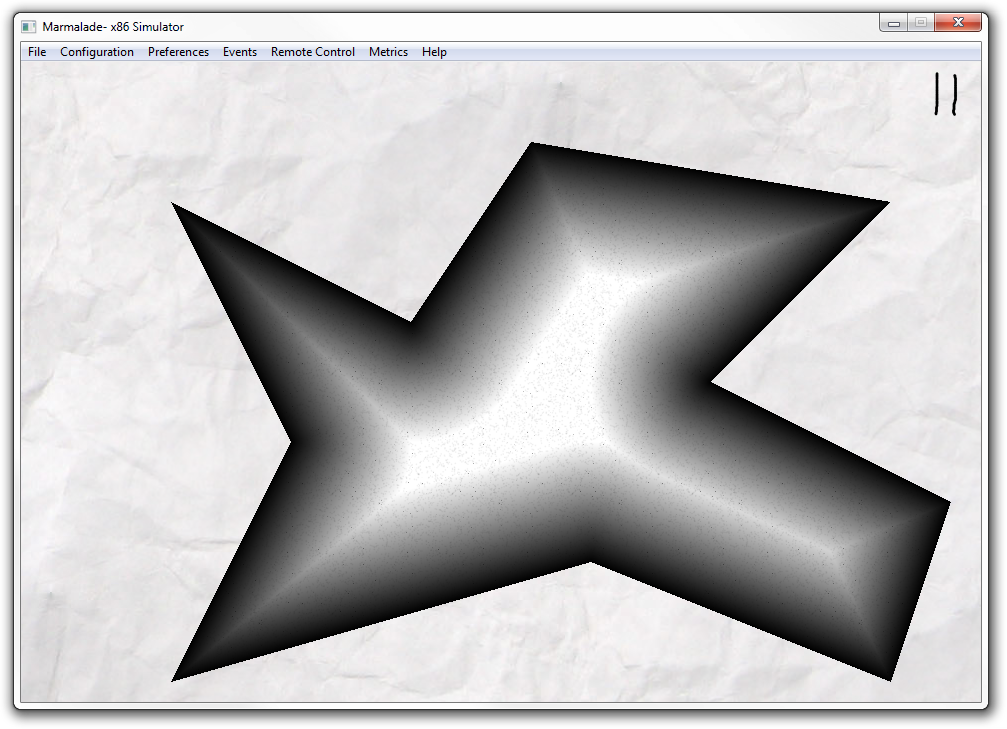

注意到边缘之间的内在轻盈？作为参考，下面是基于所有边缘计算内部阴影的类似结果：

​

​

当独立地观察由边缘1和边缘2生成的内部阴影时，它看起来不像内部光是通过在两个边中同时分解而形成的。是什么引起的？光度上的点不应该比它们的相邻点有更大的距离，因为我正在计算所有边缘的最小距离。

有什么想法吗？

更新：

基于一些早期的答案，看起来我的问题是，我已经实现了一个“黑暗”算法，并且将两个梯度结合在一起会在我的屏幕截图中产生副作用。例如，如果你拿起我的前两个截图，将它们叠加在一个图像编辑器中，并将第二层设置为“黑暗”混合模式，你将得到我的第三个截图。

我真正想要的是某种乘法。如果我在图像编辑器中使用“乘”混合模式，就会得到所需的外观：

​

​

我怎样才能做到这一点？看起来我必须独立地计算每个边的内部阴影，然后把所有的系数相乘在一起，而不是根据最近的边来计算一个系数。

更新2:

执行乘法混合模式会使形状的顶点周围区域变暗。结果比我原来的版本还糟。我决定坚持原来的版本，因为它是快速的，正确的，和不想要的副作用最小化，通过缩放系数在0.8-1.0，而不是0.0-1.0。我也接受了引导我走上这条路的答案。

Answer 1

这张照片没什么问题..。OpenGL正在绘制您所要求的内容，这是一个与边缘距离相关的亮度。距离不是一个平滑的函数，所以你的眼睛看到了距离函数的导数突然改变的边缘。

你可以自己测试一下。打开像Gimp或Photoshop之类的图像编辑程序，并形成两个线性梯度。对于第二个梯度，选择“暗”作为梯度的合成模式。我得到了以下图像：

​

​

你可以看到这里有一条类似的45度线。

如果你想摆脱锋利的边缘，你必须做更多的事情，比如模糊结果。距离场一般都有锋利的边缘。
