16位数组如何需要5位地址(Xilinx Vivado HLS)？

Question

我是Xilinx的新手。下面是教程ug871-vivado-high-level-synthesis-tutorial.pdf(page 77)。

代码是

#define N 32

void array_io (dout_t d_o[N], din_t d_i[N])
{
   //..do something
}

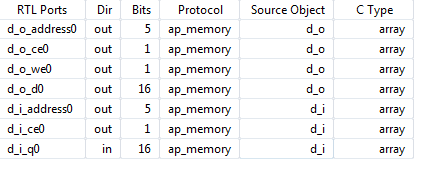

在合成之后，我得到了报告

​

​

我感到困惑的是，地址端口的宽度如何自动与必须访问的地址数(32个地址的5位)相匹配？

请帮帮忙。

Answer 1

从UG871来看，数组的大小似乎是从0到16个样本，因此您需要32个地址来访问所有值(参见图69)。我猜N在某个地方被限制为小于32 (或者正好是16)。这意味着Vivado知道这个限制，并且只生成所需的多个地址位。大多数综合工具检查大小上的约束，并优化不必要的代码。

Answer 2

当您合成创建的函数时，也会有一些寄存器来存储变量。这意味着您输入的地址是您正在以d_o或d_in并发写入的数据之一。

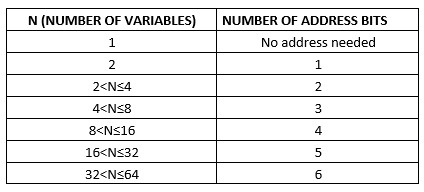

在您的例子中，在N=32中，您有32个不同的变量(包括输入和输出)。要插入32个不同的变量，您需要32种不同的位组合(指向一个特定的位，没有歧义)。有了5位，您就有了2^5=32不同的地址组合：，最小位数来处理您所有的数据。例如，如果你有32

​

位的地址数取决于数据的大小(例如，它们可以是int、float、char、短、双、任意精度等等)。
