如何获得非平稳信号的正确谱图？

Question

在下面的代码中，我试图获得非平稳信号的spectrogram，在运行代码后，我希望看到一些类似于张贴的词"image_2“，频率与时间的表示。但是发布的代码的结果是image_1。

有谁能引导我找到正确的spectrogram吗？

码

% Time specifications:
Fs = 8000;                       % samples per second
 dt = 1/Fs;                       % seconds per sample
  StopTime = 1;                    % seconds
  t = (0:dt:StopTime-dt);             % seconds
 t1 = (0:dt:.25);
 t2 = (.25:dt:.50);
 t3 = (.5:dt:.75);
 t4 = (.75:dt:1);

 %get a full-length example of each signal component
 x1 = (10)*sin(2*pi*100*t);
 x2 = (10)*sin(2*pi*200*t);
 x3 = (10)*sin(2*pi*300*t);
 x4 = (10)*sin(2*pi*400*t);

  %construct a composite signal
  x = zeros(size(t));
  I = find((t >= t1(1)) & (t <= t1(end)));
  x(I) = x1(I);
  I = find((t >= t2(1)) & (t <= t2(end)));
  x(I) = x2(I);
  I = find((t >= t3(1)) & (t <= t3(end)));
  x(I) = x3(I);
  I = find((t >= t4(1)) & (t <= t4(end)));
  x(I) = x4(I);

  NFFT = 2 ^ nextpow2(length(t));     % Next power of 2 from length of y
   Y    = fft(x, NFFT);
   f    = Fs / 2 * linspace(0, 1, NFFT/2 + 1);
   figure;
   plot(f(1:200), 2 * abs( Y( 1:200) ) );

   T = 0:.001:1;
   spectrogram(x,10,9);
   ylabel('Frequency');
    axis(get(gcf,'children'), [0, 1, 1, 100]);

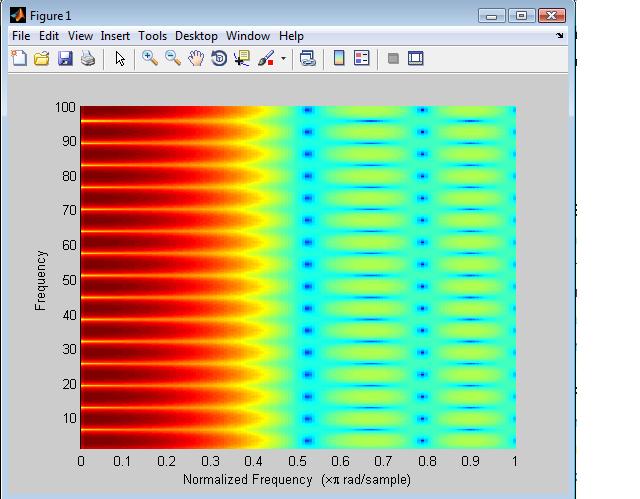

发布代码的结果: Spectrogram_Image_1：

​

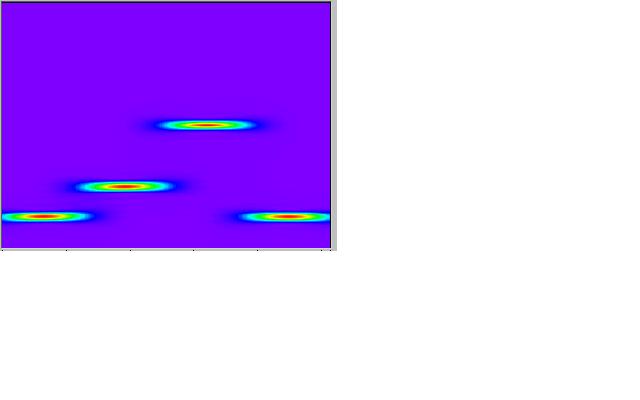

我想要得到的: Image_2:

​

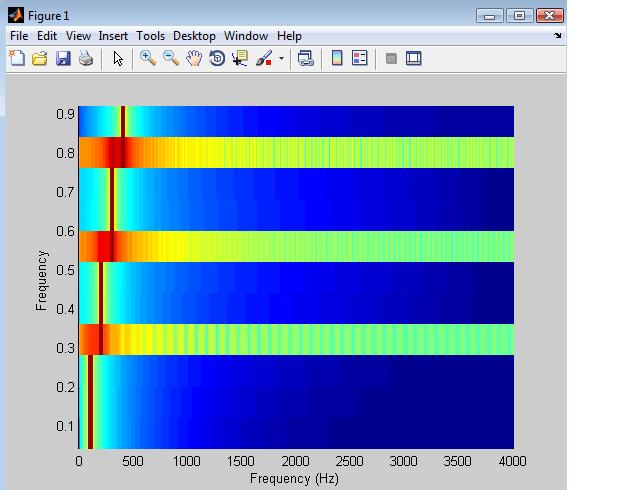

Update_1，图像代码

%now call the spectrogram
spectrogram(x, window, noverlap, Nfft, Fs);
ylabel('Frequency');
axis(get(gcf,'children'), [0, 1]);

​

​

Answer 1

首先，和您第一次问这个问题一样，您是否在时域(即plot(t, x))绘制了数据，并放大了转换以确保您的信号是您所认为的？它是否有四个不同的周期，与你意愿的频率不同？

假设确实如此，我很肯定您的问题是您的spectrogram调用没有做您想做的事情。我认为你只有一个NFFT 10，这意味着你的垃圾箱是800赫兹宽，这不足以解决你的频率，只有100赫兹的间隔。

在我看来，您应该指定更多的参数，以便您知道它正在做什么。您将指定一个Nfft，它将给出所需的频率分辨率。分辨率大于100赫兹的东西(让我们尝试25赫兹)，但不需要太多的点，它比你有稳定频率的持续时间长(所以，小于0.25秒，这意味着少于2000点)。

为了了解如何指定FFT的长度，我查看了文档：http://www.mathworks.com/help/signal/ref/spectrogram.html

根据文档，我将尝试五个参数版本：spectrogram(x,window,noverlap,nfft,fs)

对于您已经定义了Fs和x的代码，谱图调用如下所示：

%define FFT parameters
des_df_Hz = 25;  %desired frequency resolution for the display, Hz
Nfft = round(FS / des_df_Hz);  %general rule for FFT resolution
Nfft = 2*Nfft;  %double the bins to account for spreading due to windowing
Nfft = 2*round(0.5*Nfft);  %make Nfft an even number
window = Nfft;  %make your window the same length as your FFT
noverlap = round(0.95);  %overlap a lot to make the plot pretty

%now call the spectrogram
spectrogram(x, window, noverlap, Nfft, Fs,'yaxis');
