VHDL RS-232接收机

Question

我一直在尝试设计一个RS-232接收机采用FSM方法.我承认我对VHDL的理解还不够全面，所以我一直在忙着编写代码，并且一直在学习。然而，我相信我在这一点上碰到了一堵砖墙。

我的问题是，我的代码中有两个进程，一个用于触发下一个状态，另一个用于执行组合逻辑。我的代码如下：

library IEEE;
use IEEE.STD_LOGIC_1164.ALL;

entity ASyncReceiverV4 is
Port ( DataIn : in  STD_LOGIC;
              Enable : in STD_LOGIC;
           CLK : in  STD_LOGIC;
              BadData : out STD_LOGIC;
           DataOut : out  STD_LOGIC_VECTOR (7 downto 0));
end ASyncReceiverV4;

architecture Behavioral of ASyncReceiverV4 is

type states is (StartBitCheck, ReadData, StopBitCheck);
signal currentState, nextState : states;

begin

    process(CLK)
    begin
        if rising_edge(CLK) then
            currentState <= nextState;
        end if;
    end process;

    process(CLK)
    variable counter : integer := 0;
    variable dataIndex : integer := 0;
    begin
            case currentState is

                when StartBitCheck =>
                    if Enable = '1' then
                        if (DataIn = '0' and counter < 8)  then
                            counter := counter + 1;
                        elsif (DataIn = '0' and counter = 8) then
                            BadData <= '0';
                            nextState <= ReadData;
                            counter := 0;
                        else
                            nextState <= StartBitCheck;
                        end if;
                    end if;

                when ReadData =>
                    if Enable = '1' then
                        if counter < 16 then
                            counter := counter + 1;
                        elsif (counter = 16 and dataIndex < 8) then
                            DataOut(dataIndex) <= DataIn;
                            counter := 0;
                            dataIndex := dataIndex + 1;
                        elsif dataIndex = 8 then
                            dataIndex := 0;
                            nextState <= StopBitCheck;
                        else
                            nextState <= ReadData;
                        end if;
                    end if;

                when StopBitCheck =>
                    if Enable = '1' then
                        if DataIn = '1' then
                            if counter < 16  then
                                counter := counter + 1;
                                nextState <= StopBitCheck;
                            elsif counter = 16 then
                                counter := 0;
                                nextState <= StartBitCheck;
                            end if;
                        else
                            DataOut <= "11111111";
                            BadData <= '1';
                            nextState <= StartBitCheck;
                        end if;
                    end if;

            end case;

    end process;


end Behavioral;

不管出于什么原因，根据我的模拟，我的进程似乎不同步。虽然事情应该只发生在时钟上升的边缘，但我的过渡发生在下降的边缘。而且，事情似乎并没有随着计数器的价值而改变。

在我所有的模拟中，启用输入都是很高的。然而，这只是为了保持简单，目前，它最终将得到一个153,600波特发电机的输出(波特生成器将连接到启用输入)。因此，我只想在我的波特生成器高的时候改变。否则什么也不做。我的代码对此采取了正确的方法吗？

我可以提供我的模拟屏幕截图，如果这将是有帮助的。我也不确定我是否将正确的变量包括在我的流程敏感性列表中。此外，我是否对计数器和dataIndex变量采取了正确的方法？如果我在任何流程之前将它们作为架构的一部分来发出信号呢？

在这方面的任何帮助都是非常感谢的！

Answer 1

解决这一问题的最简单方法，同时也是生成最容易阅读的代码的方法，是移动到像这样的单进程状态机(警告:未被遵守可能包含语法错误)：

entity ASyncReceiverV4 is
Port ( DataIn  : in  STD_LOGIC;
       Enable  : in  STD_LOGIC;
       CLK     : in  STD_LOGIC;
       BadData : out STD_LOGIC;
       DataOut : out STD_LOGIC_VECTOR (7 downto 0));
end ASyncReceiverV4;

architecture Behavioral of ASyncReceiverV4 is
    type states is (StartBitCheck, ReadData, StopBitCheck);
    signal state     : states  := StartBitCheck;
    signal counter   : integer := 0;
    signal dataIndex : integer := 0;
begin
    process(CLK)
    begin
        if rising_edge(CLK) then
            case state is
                when StartBitCheck =>
                    if Enable = '1' then
                        if (DataIn = '0' and counter < 8)  then
                            counter <= counter + 1;
                        elsif (DataIn = '0' and counter = 8) then
                            BadData <= '0';
                            state <= ReadData;
                            counter <= 0;
                        end if;
                    end if;
                when ReadData =>
                    if Enable = '1' then
                        if counter < 16 then
                            counter <= counter + 1;
                        elsif (counter = 16 and dataIndex < 8) then
                            DataOut(dataIndex) <= DataIn;
                            counter <= 0;
                            dataIndex <= dataIndex + 1;
                        elsif dataIndex = 8 then
                            dataIndex <= 0;
                            state <= StopBitCheck;
                        end if;
                    end if;
                when StopBitCheck =>
                    if Enable = '1' then
                        if DataIn = '1' then
                            if counter < 16  then
                                counter <= counter + 1;
                            elsif counter = 16 then
                                counter <= 0;
                                state <= StartBitCheck;
                            end if;
                        else
                            DataOut <= "11111111";
                            BadData <= '1';
                            state <= StartBitCheck;
                        end if;
                    end if;
            end case;
        end if;
    end process;
end Behavioral;

请注意，虽然这不再包含语言问题，但在逻辑中仍然存在一些奇怪的事情。

直到状态转换( StopBitCheck )为16时，才能进入状态counter，因为状态转换处于counter < 16的elsif中。因此，if counter < 16在StopBitCheck是无法到达的。

还要注意的是，到StopBitCheck的状态转换发生在与通常采样数据相同的周期上，因此StopBitCheck中的DataIn采样将是一个周期延迟。更糟糕的是，如果您得到坏数据(DataIn/='1' in StopBitCheck)，counter将仍然在16岁，StartBitCheck将始终转到StartBitCheck子句，状态机将被锁定。

再解释一下之前是怎么回事：

您的模拟会在负时钟边缘发生变化，因为组合过程中只有灵敏度列表中的时钟。组合过程的正确灵敏度列表将只包括DataIn、Enable、currentState以及您的两个变量counter和dataIndex。变量不能成为敏感列表的一部分，因为它们超出了敏感列表的范围(另外，您也不希望触发进程本身，稍后会详细介绍)。

然而，灵敏度列表基本上只是模拟器的一根拐杖。当转换到实际硬件时，进程用LUTs和触发器实现。您当前的实现永远不会合成，因为您将反馈(作为旧值的函数分配给新值的信号或变量)合并到不锁定逻辑中，从而产生组合循环。

counter和dataIndex是状态数据的一部分。状态机更容易理解，因为它们与显式状态分离，但它们仍然是状态数据的一部分。当您创建两个进程状态机(同样，我建议使用一个进程状态机，而不是两个)时，您必须将所有状态数据拆分为用于存储它的触发器(例如currentState)和生成下一个值的LUT输出(例如nextState)。这意味着对于两台进程机器，变量counter和dataIndex必须改为currentCounter、nextCounter、currentDataIndex和nextDataIndex，并将其视为状态分配。请注意，如果您选择实现更改以保持一个2进程状态机，那么上面提到的逻辑错误仍然适用。

编辑：

是的，在进入counter之前将StopBitCheck重新设置为0可能是个好主意，但您还需要考虑的是，在对最后一个数据位进行采样之后，您还需要等待完整的16个计数，然后才能转换到StopBitCheck。只是因为counter是而不是重置，所以示例只关闭一个时钟，而不是16。您可能希望修改ReadData操作以转换为StopBitCheck，因为您需要在dataIndex=7 (以及将counter重置为0)时进行如下操作：

                    elsif (counter = 16) then
                        DataOut(dataIndex) <= DataIn;
                        counter <= 0;
                        if (dataIndex < 7) then
                            dataIndex <= dataIndex + 1;
                        else
                            dataIndex <= 0;
                            state <= StopBitCheck;
                        end if;
                    end if;

纯状态机只存储状态。它的输出完全来自状态，或者是状态和输入的组合。因为counter和dataIndex是存储的，所以它们是状态的一部分。如果您想要枚举每个状态，您将得到如下内容：

    type states is (StartBitCheck_Counter0, StartBitCheck_counter1...

最后您将得到8*16*3 = 384状态(实际上稍微少了一点，因为只有ReadData使用dataIndex，所以384中的某些状态完全是冗余状态)。毫无疑问，您可以看到，仅仅声明3个独立的信号要简单得多，因为状态数据的不同部分被不同的使用。在两个进程状态机中，人们常常忘记实际上命名为state的信号并不是唯一需要存储在时钟进程中的状态数据。

当然，在一个进程机器中，这不是一个问题，因为所有分配的东西都必须存储在触发器中(中间的组合逻辑没有在信号中列举)。另外，请注意，1-进程状态机和2-进程状态机将合成为相同的东西(假设它们都正确地实现)，尽管我认为这是比较容易阅读和更难搞乱一进程机器。

我还删除了在我提供的1进程示例中维护当前状态赋值的else子句；它们在分配组合nextState时很重要，但是当没有给出新赋值时，时钟信号state将保留其旧值，而无需推断锁存器。

Answer 2

第一个进程只运行在CLK上升边缘上，而第二个进程运行在两个CLK边缘上(因为每个CLK更改都运行)。

您使用两个进程，“内存状态”和“下一个状态生成器”，第一个进程必须是同步的(正如您所做的那样)，而第二个进程通常是组合的，以便能够为下一个CLK活动边缘及时生成下一个状态。

但是在您的例子中，第二个进程也需要在每个CLK脉冲上运行(因为可变计数器和索引)，所以解决方案可以是在上升边缘上运行第一个进程，在下降边缘运行第二个进程(如果您的硬件支持这样的话)。

下面是您的代码，希望能有所帮助。

library IEEE;
use IEEE.STD_LOGIC_1164.ALL;

entity ASyncReceiverV4 is
   Port ( DataIn :  in  STD_LOGIC;
          Enable :  in  STD_LOGIC;
          CLK :     in  STD_LOGIC;
          BadData : out STD_LOGIC := '0';
          DataOut : out STD_LOGIC_VECTOR (7 downto 0) := "00000000");
end ASyncReceiverV4;

architecture Behavioral of ASyncReceiverV4 is

   type states is (StartBitCheck, ReadData, StopBitCheck);
   signal currentState : states := StartBitCheck;
   signal nextState : states    := StartBitCheck;

begin

   process(CLK)
   begin
      if rising_edge(CLK) then
         currentState <= nextState;
      end if;
   end process;

   process(CLK)
      variable counter : integer := 0;
      variable dataIndex : integer := 0;
   begin
      if falling_edge(CLK) then
         case currentState is
            when StartBitCheck =>
               if Enable = '1' then
                  if (DataIn = '0' and counter < 8)  then
                     counter := counter + 1;
                  elsif (DataIn = '0' and counter = 8) then
                     BadData <= '0';
                     nextState <= ReadData;
                     counter := 0;
                  else
                     nextState <= StartBitCheck;
                  end if;
               end if;

            when ReadData =>
               if Enable = '1' then
                  if counter < 15 then
                     counter := counter + 1;
                  elsif (counter = 15 and dataIndex < 8) then
                     DataOut(dataIndex) <= DataIn;
                     counter := 0;
                     dataIndex := dataIndex + 1;
                  elsif dataIndex = 8 then
                     dataIndex := 0;
                     nextState <= StopBitCheck;
                  else
                     nextState <= ReadData;
                  end if;
               end if;

            when StopBitCheck =>
               if Enable = '1' then
                  if DataIn = '1' then
                     if counter < 15  then
                        counter := counter + 1;
                        nextState <= StopBitCheck;
                     elsif counter = 15 then
                        counter := 0;
                        nextState <= StartBitCheck;
                     end if;
                  else
                     DataOut <= "11111111";
                     BadData <= '1';
                     nextState <= StartBitCheck;
                  end if;
               end if;

         end case;
      end if;
   end process;

end Behavioral;

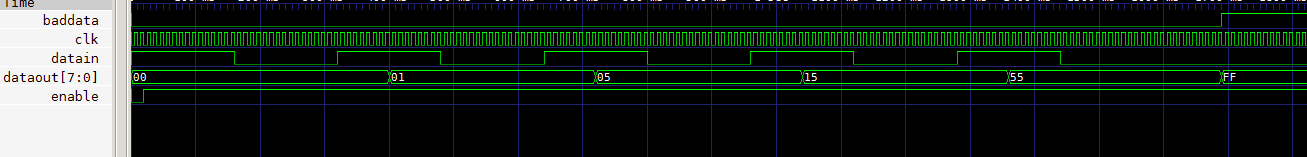

这是一个0x55错误的停止位接收数据模拟。

​

​
